兰克-希尔施涡流管冷热分离结构设计

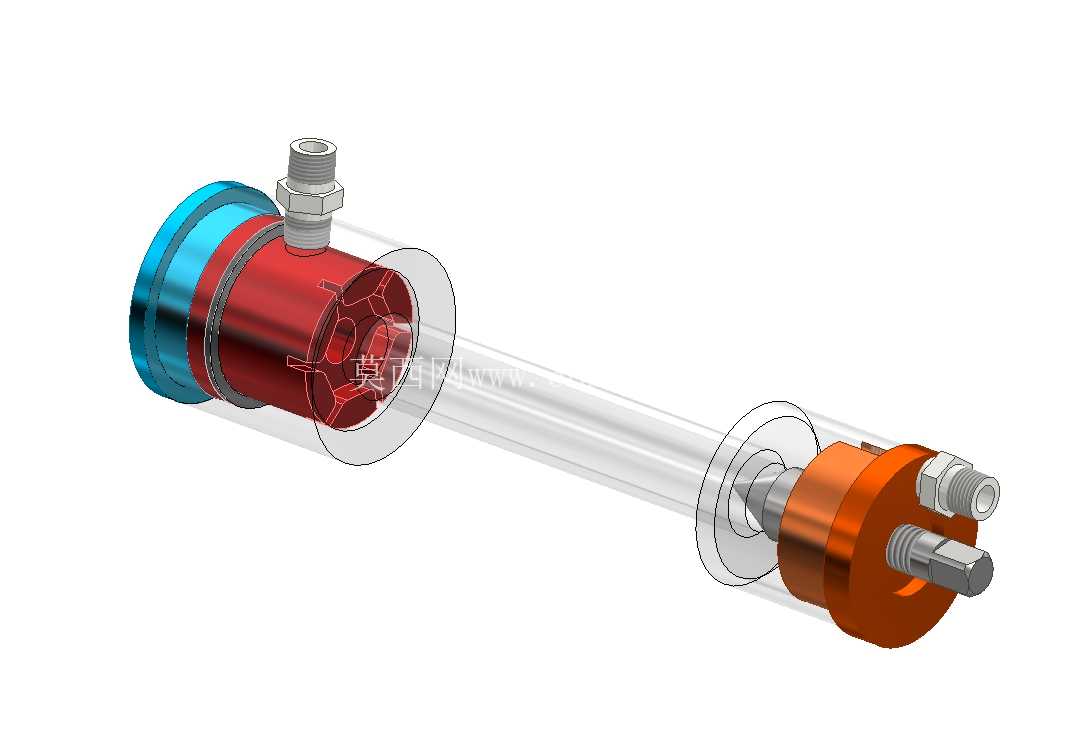

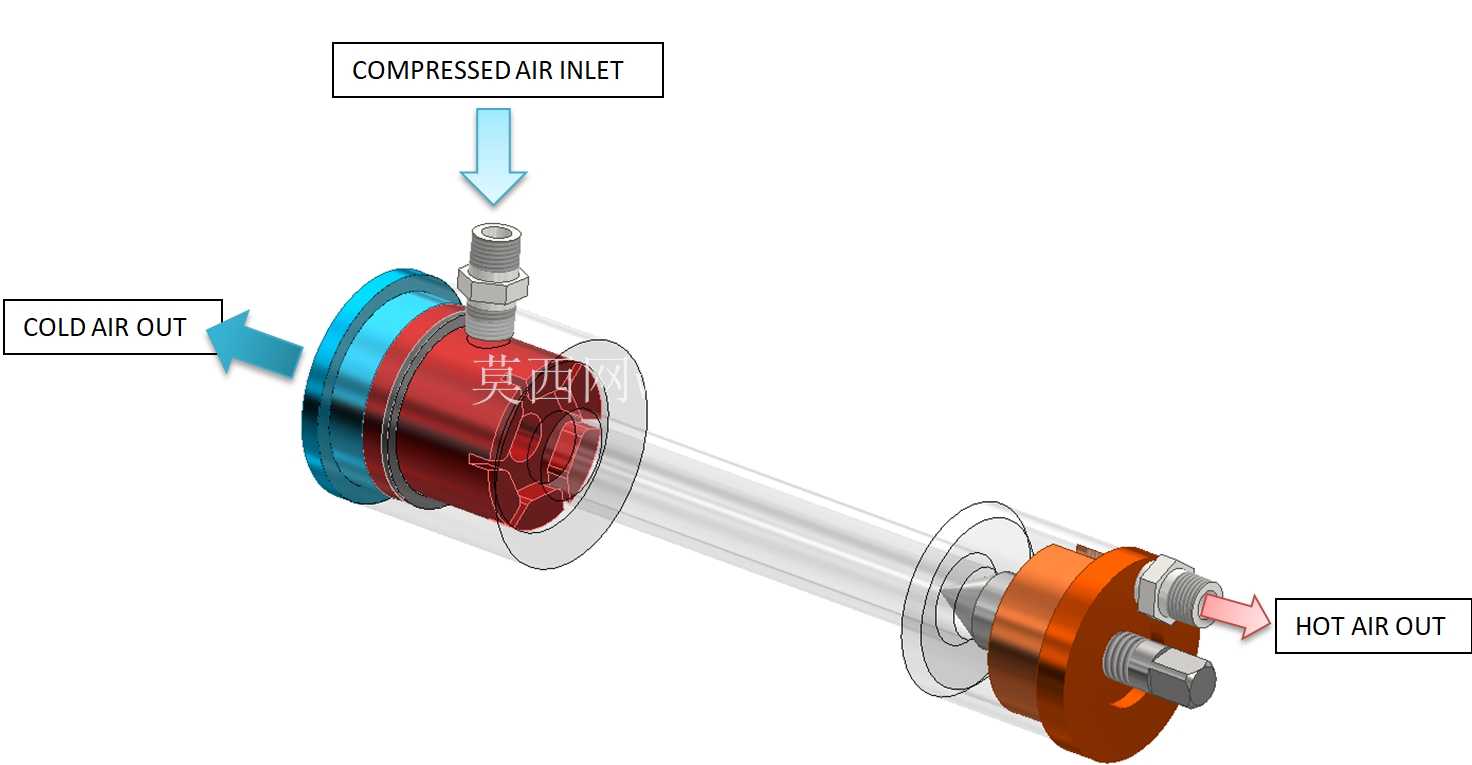

在工业现场的局部冷却场景里，很多工位受限于安装空间、防爆要求或者维护成本限制，没法布设传统的压缩制冷单元，这时候涡流管这类纯机械结构的制冷元件就成了非常务实的选择。这套兰克-希尔施涡流管的三维结构，完全还原了实物的工作流道设计，从压缩空气入口的螺纹接口开始，就做了适配常规气动管路的连接尺寸，进气端采用标准外螺纹结构，能直接对接车间常用的快插气管接头或者硬管连接，不需要额外做转接件加工，安装边界上整个管体采用同轴圆柱布局，冷热两端的出口分别布置在管体的两个轴向端面，其中冷气出口位于进气端同侧，热气出口位于管体的另一端，同时热气端带有调节旋钮结构，可以通过调整旋钮的旋入深度改变热端节流间隙，从而调整冷热流的比例以及出口温度，适配不同的冷却需求。

从内部流道的设计逻辑来看，压缩空气从切向入口进入涡流室之后，会沿着管壁形成高速旋转的涡流，这部分设计里特意把进气口的入射角度做了精准匹配，保证进入的气流能以最优的切向角度贴壁运动，避免气流直接冲击内腔造成能量损耗。外层的高速旋转气流在向热端运动的过程中，会和内壁以及内层气流产生摩擦，把动能转化为热能，这部分升温的气流一部分从热端出口排出，剩下的内层气流会在涡流中心形成反向的冷气流，从冷端出口输出，整个过程没有任何运动部件，不存在磨损、密封失效这类常见的运动部件故障，只要接入干燥的压缩空气就能长期稳定工作，完全不需要日常维护，非常适合在高粉尘、高湿度或者有防爆要求的工业场景里使用，比如机床加工时的刀具局部冷却、电子元器件焊接后的快速降温、工业检测探头的恒温冷却、注塑件脱模后的局部冷却定型这类场景，都能直接适配。

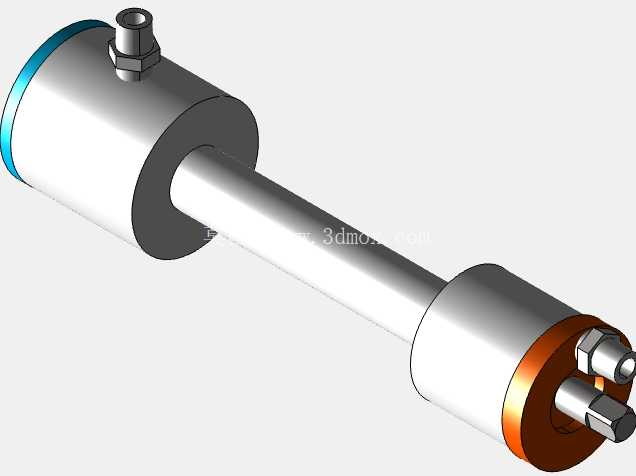

外形尺寸上，整个涡流管采用细长圆柱结构，管体主体的直径控制在小尺寸范围，长度根据制冷量的不同做了适配，安装的时候只需要在安装板上开一个和管体外径匹配的通孔，用两个锁紧螺母从两侧固定就能完成安装，不需要复杂的安装支架，占用的安装空间非常小，甚至可以直接集成在工装夹具的内部，对着需要冷却的点位直吹。冷端出口可以根据需求加装不同口径的喷嘴，调整冷气的喷射范围和气流速度，热端的排气口也可以外接排气管路，把排出的热空气引到工位之外，避免热空气影响工位的环境温度。

从结构设计的细节来看，涡流室的内壁做了高光洁度处理，减少气流运动过程中的摩擦损耗，提升能量分离的效率，冷热两端的密封都采用金属面密封加密封圈的结构，避免压缩空气泄漏造成的压力损失，进气口的螺纹连接处做了密封面设计，安装的时候只需要缠少量生料带或者加装密封垫圈就能保证密封性能。很多工程师在选型涡流管的时候容易忽略压缩空气的干燥度要求，其实如果进气里含有大量液态水，会在涡流管内部形成积液，影响气流的旋转状态，大幅降低制冷效率，所以在实际配套的时候，一般会在涡流管的进气前端加装压缩空气过滤器和干燥器，保证进气的干燥度，这套模型里也预留了前端过滤元件的安装接口位置，方便设计人员在做系统集成的时候直接配套选型。

在实际的工业应用里，涡流管的制冷温度可以根据输入气压和冷热流比例调整，一般输入气压在0.5-0.7MPa的时候，冷端出口温度可以比进气温度低20-40摄氏度，完全能满足大部分工业局部冷却的需求，而且因为没有运动部件，它的使用寿命非常长，只要没有杂质进入内腔造成流道堵塞，基本可以做到免维护使用，相比传统的压缩制冷设备，它不需要制冷剂，不需要电源，不会产生电磁干扰，在有强电磁干扰或者防爆要求的场合，比如煤矿井下的设备冷却、化工车间的仪器冷却，这类场景里涡流管的优势是其他制冷设备完全无法替代的。这套三维模型完整还原了内部的涡流室结构、冷热流道的尺寸、调节旋钮的配合结构，设计人员在做设备集成的时候，可以直接调取模型匹配安装尺寸，核对接口位置，不需要再重新测绘实物，能大幅缩短设计周期，也能提前验证安装空间是否足够，避免实际安装的时候出现干涉问题。
