轴流式涡轮机航空发动机叶轮结构

项目分类:铸造模 发布时间:2026-06-05 ID:1178238
  • 轴流式涡轮机航空发动机叶轮结构
  • 轴流式涡轮机航空发动机叶轮结构
  • 轴流式涡轮机航空发动机叶轮结构
  • 轴流式涡轮机航空发动机叶轮结构

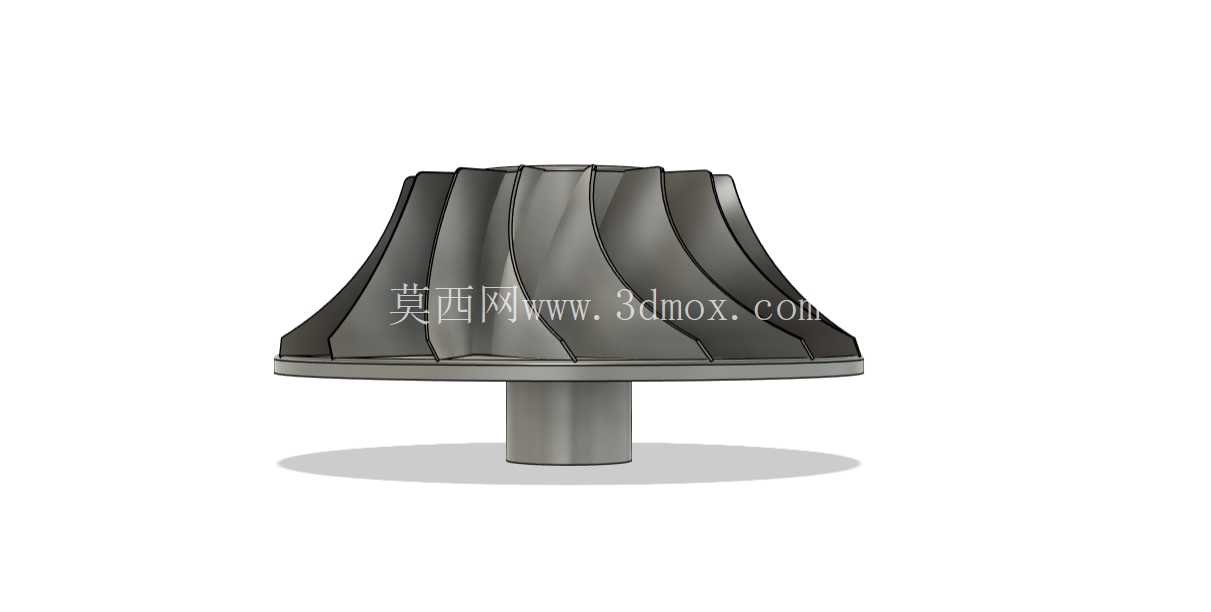

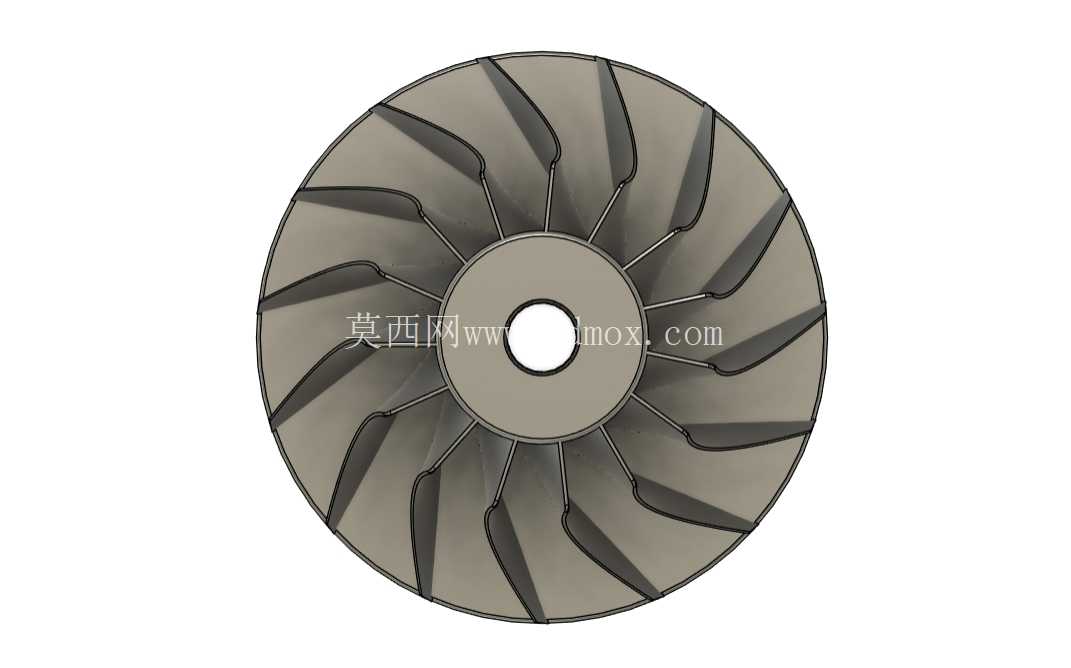

这款叶轮是轴流式涡轮机、小型航空喷气发动机的核心做功部件,在实际工况中承担着将高温高压燃气的内能转化为旋转机械能的关键作用,直接决定动力单元的输出效率与运行稳定性。从应用场景来看,这类叶轮既可以适配小型涡喷发动机的压气机端或涡轮端,用于航模动力、小型无人机动力系统、概念航空验证样机的动力单元,也可作为可视化教学、涡轮机械原理分析的实体演示载体,帮助从业者直观理解径流-轴流复合式叶轮的气流组织逻辑。

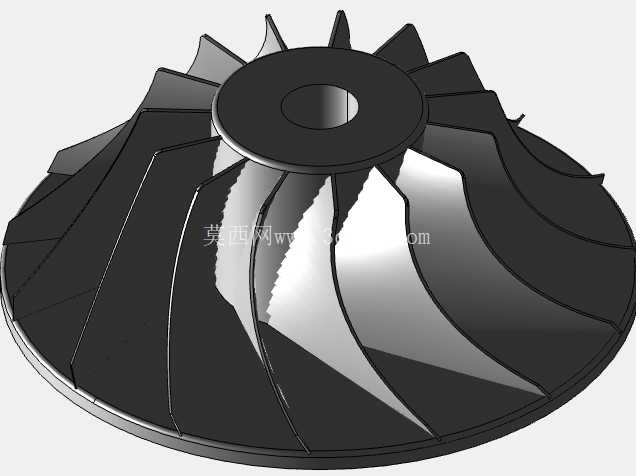

在功能特性层面,该叶轮的叶片型线经过空气动力学优化,每一片叶片的前缘后掠角、叶身扭转角度、尾缘厚度都经过反复迭代调整,能够在高速旋转时引导气流沿叶道平稳流动,避免气流在叶背处发生分离失速,减少紊流带来的能量损耗与气动噪声,可在高转速工况下维持稳定的气流输出,满足高速动力设备对进气/做功效率的严苛要求。叶轮中心设置带定位台阶的安装孔,孔位与转轴的配合公差按照过渡配合设计,既可以保证装配时的同轴度要求,避免高速旋转时出现动平衡超差引发的振动,也能传递足够的扭矩,不会在大负载工况下出现轴孔打滑的问题。

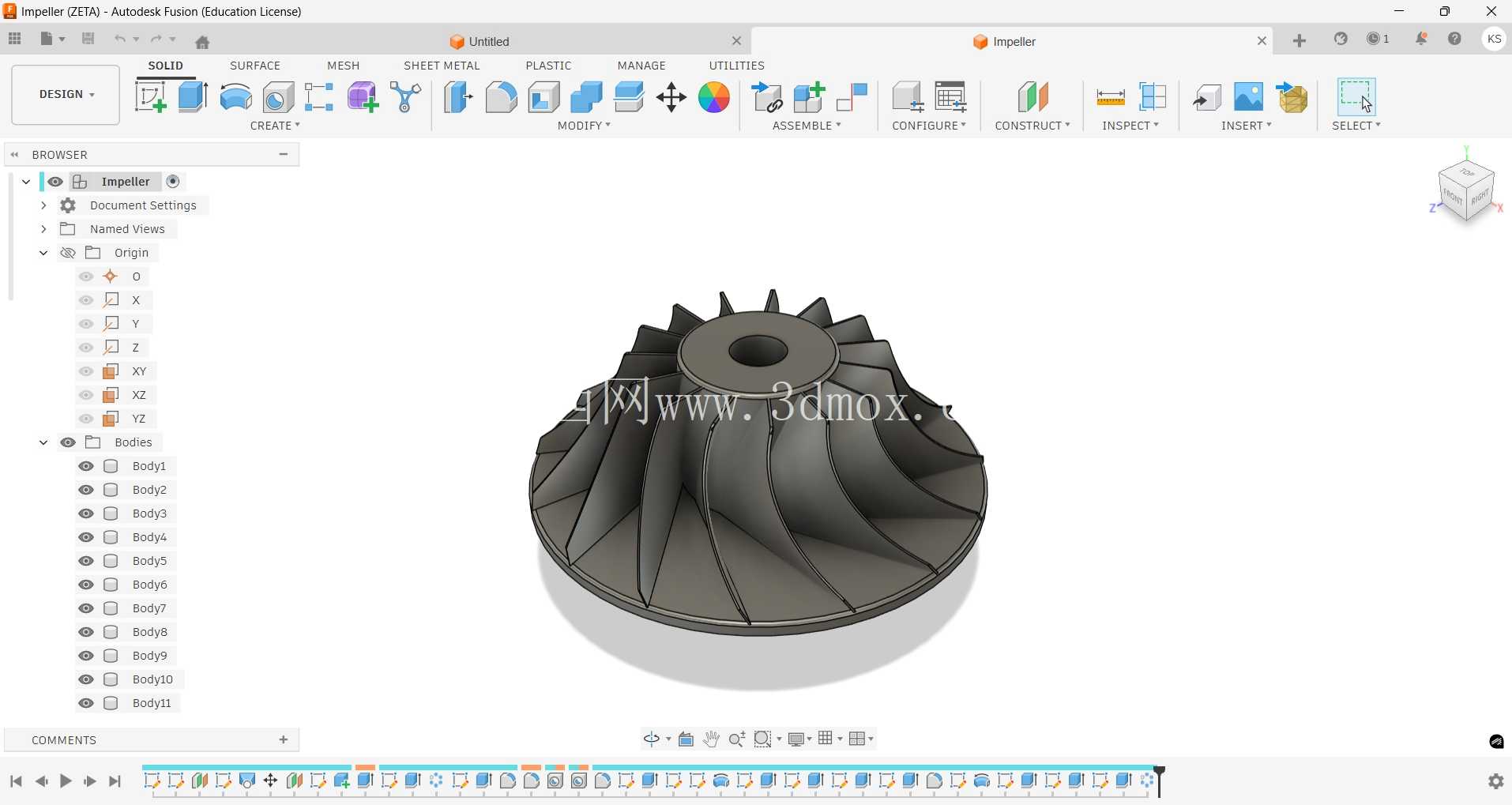

从设计思路上看,建模阶段优先保证叶片型面的光顺连续性,所有叶身曲面均采用G2连续过渡,不存在尖锐棱角或曲率突变的区域,既可以降低实际生产铸造时的应力集中风险,也能减少气流流经叶表时的摩擦阻力。叶轮的轮盘部分采用等强度设计思路,从中心安装孔位置到轮缘位置的厚度逐步递减,在保证整体结构强度、承受高速旋转离心力的前提下,尽可能降低叶轮自身的转动惯量,提升动力单元的响应速度,适配航空类动力设备对部件轻量化的要求。叶片与轮盘的连接位置设置了合理的铸造圆角,避免直角连接带来的应力集中,提升部件的疲劳寿命,能够承受长时间高速旋转带来的交变载荷。

在外形尺寸与安装边界层面,该叶轮的整体外轮廓为回转体结构,最大外径尺寸适配小型涡喷发动机的常规机匣内径,安装时需要保证叶轮端面与机匣内壁的间隙控制在合理范围内,间隙过大会导致气流泄漏降低效率,间隙过小则容易在高速旋转时出现叶尖碰磨的故障。中心安装孔的深度与转轴的配合长度经过匹配设计,装配时不需要额外加装过长的轴套即可完成轴向定位,叶轮的整体轴向尺寸紧凑,能够适配小型动力单元狭窄的安装空间,不会与相邻的导叶、燃烧室等部件发生干涉。建模过程中已经预留了铸造工艺所需的拔模斜度,叶片表面的粗糙度要求也在结构设计中做了对应考量,后续无论是采用精密铸造还是五轴铣削加工,都可以直接基于该模型进行工艺路径规划,不需要做过多的结构调整。

在实际工程应用中,这类叶轮的动平衡精度要求达到G2.5级以上,建模时已经对所有叶片的分布角度、单片叶片的质量矩做了对称化处理,减少后续动平衡工序的去重量,降低生产加工的成本。叶轮流道的截面面积从进气端到出气端按照气动计算结果做了渐变设计,能够保证气流在流道内加速/扩压的过程平稳,不会出现局部流速突变引发的喘振问题,提升动力单元的运行工况范围,让设备在不同转速、不同负载条件下都能维持稳定的工作状态。
