机床用带卡箍夹具的多孔迷你托盘

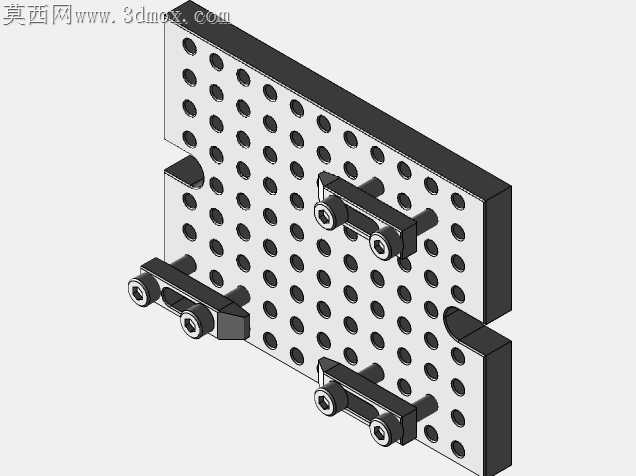

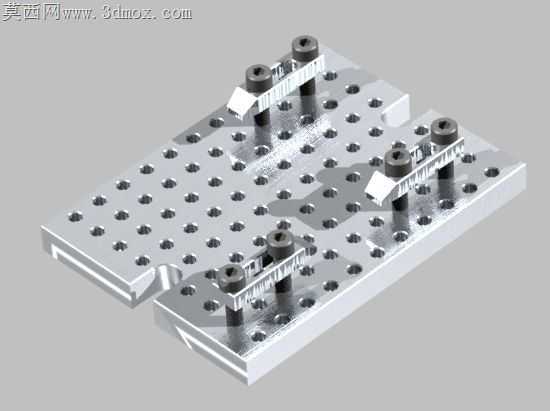

做这个托盘模型的时候，一开始是奔着小尺寸机床零件快速装夹的需求去的，毕竟车间里加工小型精密零件的时候，大工装占地方还调起来麻烦，小托盘要是能兼顾定位精度和装夹效率，实用性会强很多。最开始画基体的时候，没直接做整块实心板，特意在板的侧边留了定位卡槽，就是为了能直接卡在机床工作台的标准槽位里，不用每次装托盘都打表找正半天，省不少辅助时间。板面的孔阵排布也改了三版，一开始孔距设得太密，板的刚性不够，锁紧夹具的时候容易让板面产生微变形，后来把孔距调到适配1/4x20螺纹孔的标准间距，既保证了装夹位置的可调范围，又留够了基体的壁厚，哪怕四个夹具同时锁紧，板面的形变量也能控制在微米级，不会影响零件的装夹精度。上面的夹具组件，一开始想做快拆式的压块，后来试装的时候发现快拆结构在小尺寸托盘上太占空间，能利用的装夹区域少了近三分之一，索性改成了螺栓锁紧配卡箍的结构，卡箍直接卡在螺栓柱上，压块的高度可以顺着螺栓柱上下调整，哪怕是不同厚度的小零件，也能快速调到合适的压紧高度，不用每次都换不同长度的锁紧螺栓。建模的时候卡箍和螺栓柱的配合间隙卡了挺久，间隙留大了锁紧的时候压块会晃，间隙留小了卡箍上下滑动又卡涩，反复调了好几次配合公差，最后留了0.02mm的滑动间隙，既能保证滑动顺畅，锁紧的时候又不会有多余的窜动。压块的压紧面特意做了小角度的斜口，不是平直面压下去，这样压紧零件的时候，压块的接触线会更贴合零件边缘，不会因为零件边缘有小毛刺就压不牢，也能减少压痕对零件表面的损伤。材质和光影调试的时候，基体选了阳极氧化铝的质感，表面做了细腻的喷砂纹理，既符合工装耐磨的使用场景，渲染的时候也不会因为反光太强看不清孔阵和夹具的结构细节，螺栓和卡箍部分做了发黑处理的金属质感，和铝基体形成材质区分，看模型的时候能一眼分清不同的功能部件。整个模型做了两个版本的细节差异，就是为了适配不同的装夹场景，不管是单批次小零件的统一装夹，还是不同规格小零件的混装，都能找到合适的装夹点位，不用额外加辅助垫块，对于实训教学或者小批量精密零件加工来说，这种紧凑的小托盘能把工作台的可用空间利用率提上去，换产的时候也不用重新排布大工装，拆下来就能换别的工位用。
