Open3DV2版桌面级FDM3D打印机结构设计

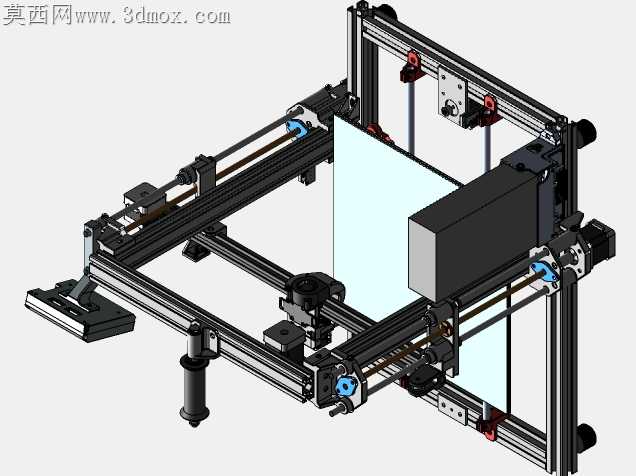

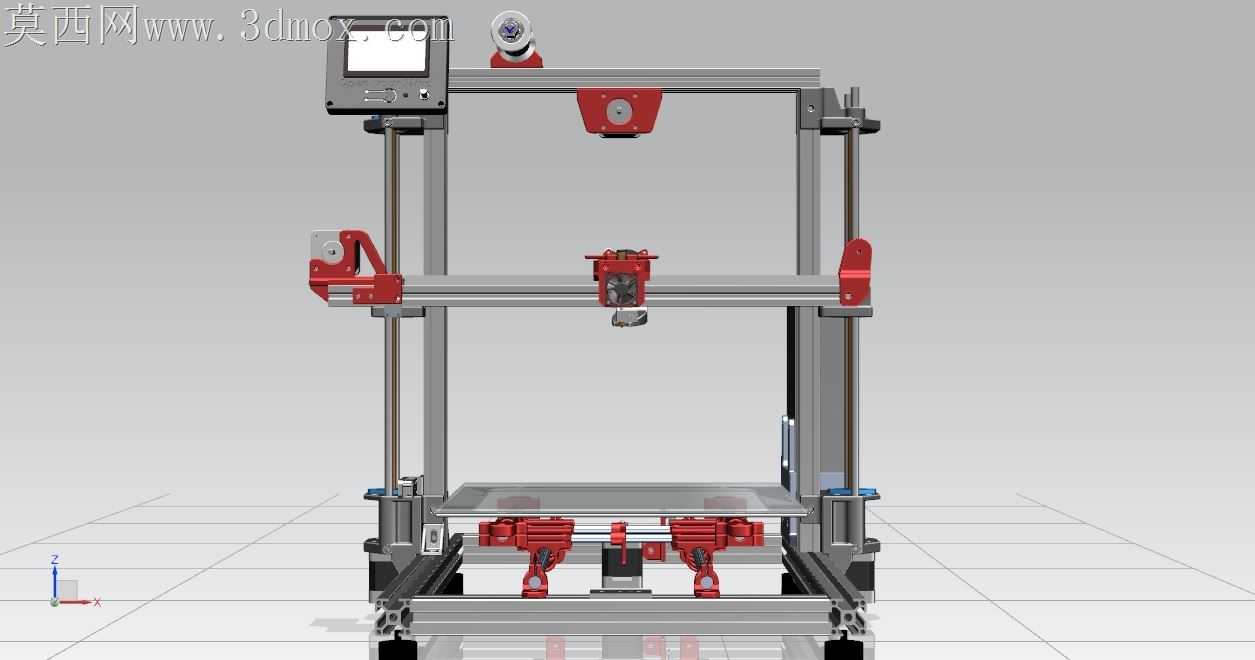

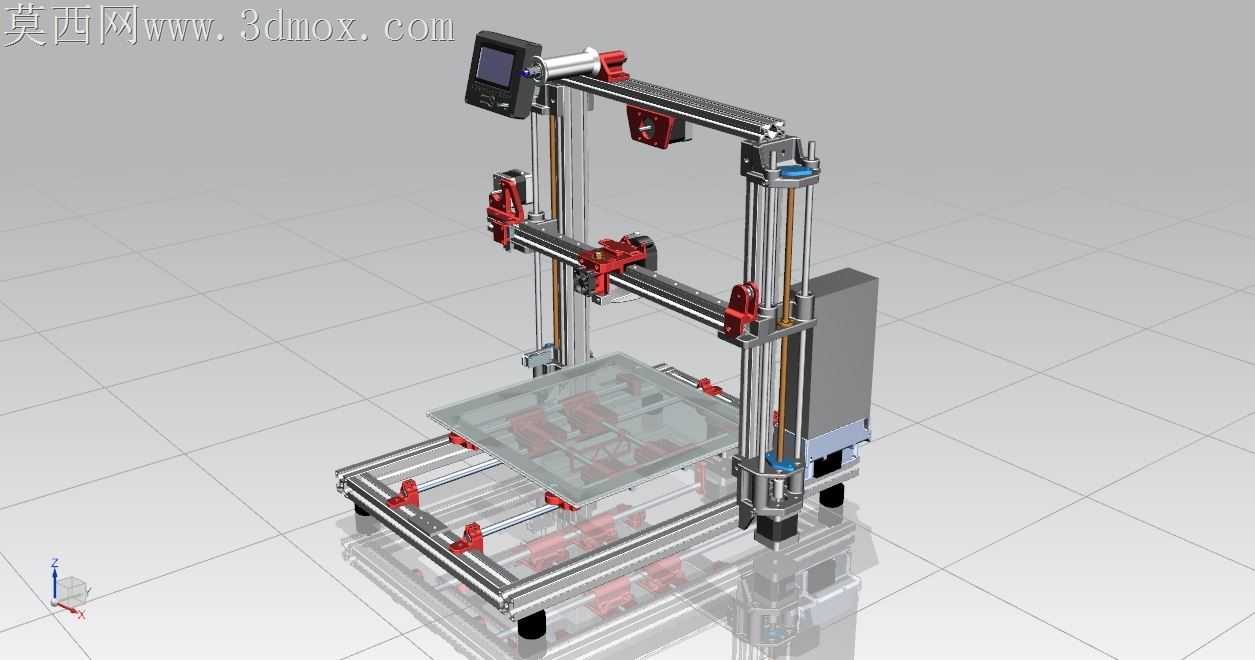

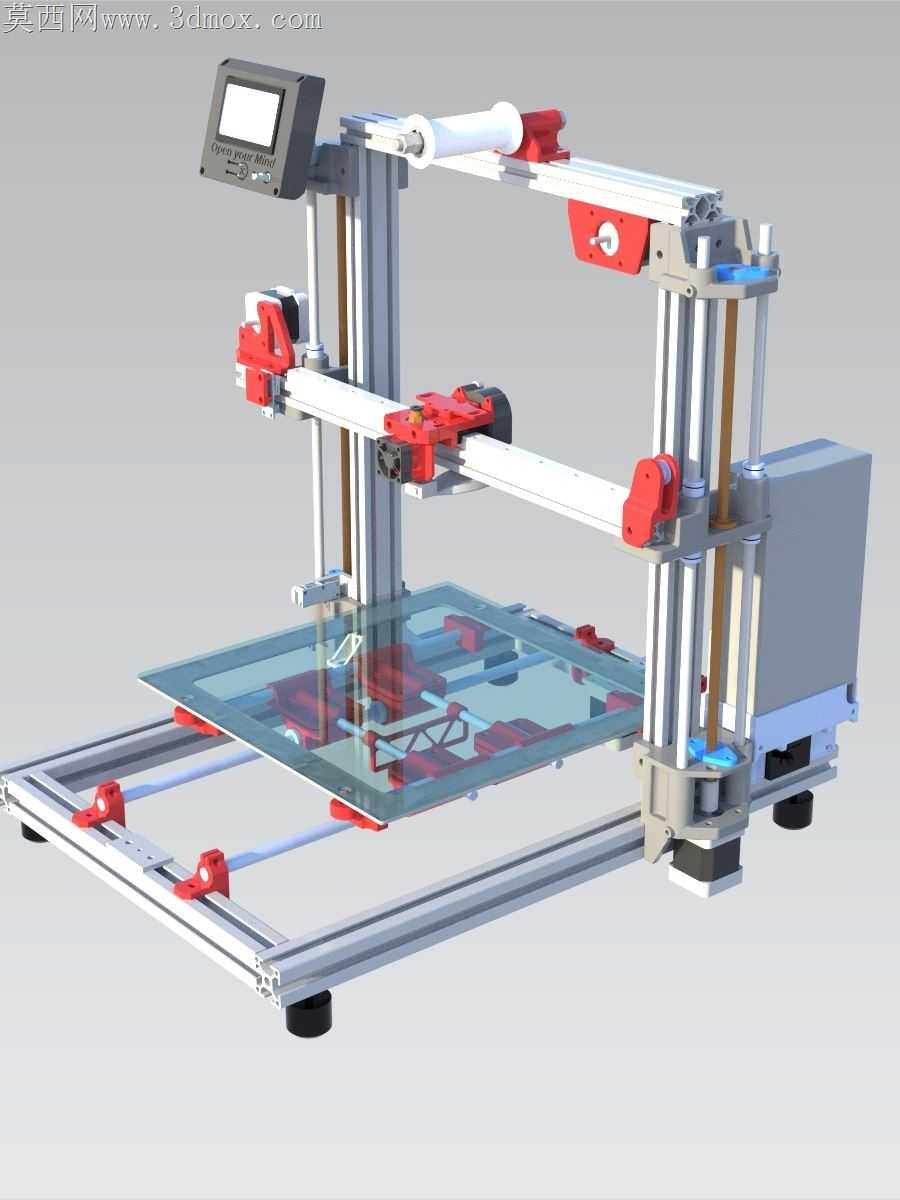

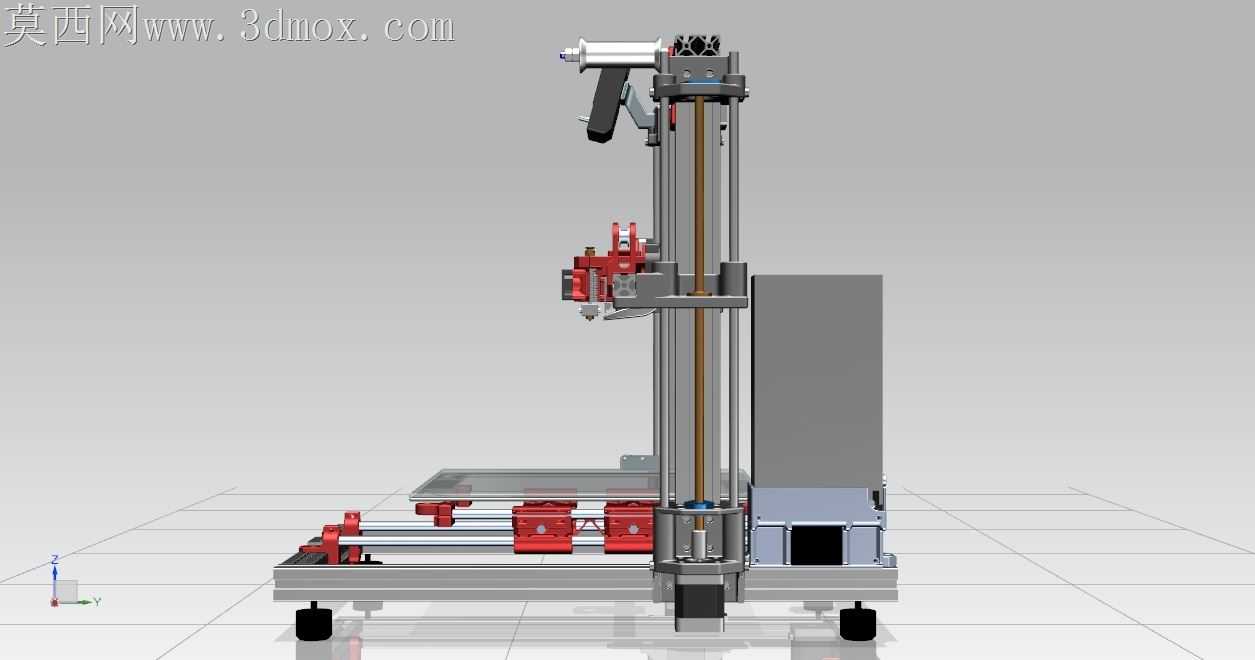

做这个机型的建模时，最先敲定的是铝型材框架的排布逻辑，没选那种全封闭的箱式结构，毕竟桌面级设备要兼顾组装便利性和后期改件的拓展空间，横竖型材的连接位特意留了标准槽位的安装余量，不用额外做非标转接件就能装走线槽、料架这些附加配件。运动轴的配合是反复调整过的，X轴的横梁选了双光杆导向的结构，比单杆的抗扭性好很多，挤出头滑座的安装位做了沉孔处理，装配的时候螺丝头不会凸出来刮到同步带，Y轴的传动带轮特意做了张紧调节的卡槽，不用拆外盖就能徒手调整皮带松紧度，省了后期维护的麻烦。打印平台的调平结构没做复杂的自动调平模组，用了四个角的弹簧调节螺丝，玻璃平台直接卡在卡扣里，取件的时候能直接掀下来，建模时特意把平台下方的加热块安装位留了2mm的间隙，避免热胀冷缩的时候玻璃和铝基板挤变形。Z轴的双导杆做了同轴度的校验，建模时把丝杆和导杆的平行度公差控制在0.1mm以内，打印的时候不会出现层纹错位的问题。控制屏的安装座做了可旋转的铰接结构，不用的时候能折到框架侧面，不会凸出来占桌面空间，电控箱的位置放在了框架后侧，走线孔都做了圆角处理，穿线的时候不会刮破线皮。材质渲染的时候，铝型材特意调了哑光银的金属质感，红色的打印件部分用了半哑光的工程塑料材质，玻璃平台加了轻微的反射效果，能隐约映出下方框架的轮廓，同步带和脚轮用了橡胶的哑光黑质感，整体光影打了45度的侧光，能把型材的槽位、运动件的接缝都清晰展现出来，不会因为光影过曝看不清结构细节。做这个模型的时候特意把所有标准件都做成了可单独拆分的组件，不管是拿来做组装教学的演示，还是改装衍生机型做结构参考，都能直接调取对应部位的零件改参数，不用从头拆整体模型，甚至打印件的安装孔位都按实际装机的尺寸留了余量，导出工程图就能直接下料加工，不用再反复核对孔位尺寸。
