4.3英寸带DVR功能FPV图传显示设备

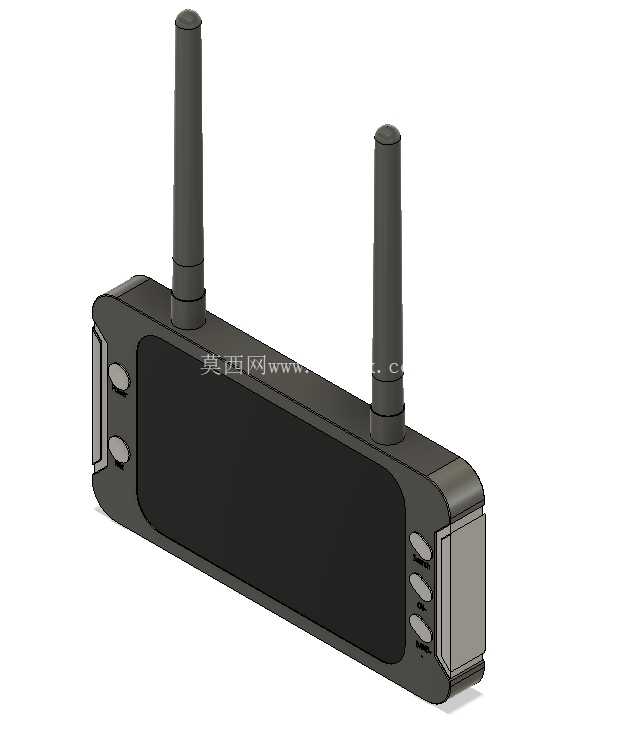

　　在穿越机竞速、航模航拍、工业巡检无人机的第一视角操控场景中，机载端回传的实时画面需要稳定的地面接收显示终端作为操控者的视觉反馈载体，这款带双天线接收的FPV显示设备，正是针对这类户外移动操控场景设计的专用显示终端。从结构设计来看，整机采用一体化长条式布局，将双频接收天线、显示面板、功能按键、视频存储模块全部整合在单块手持尺寸的壳体内，省去了外接接收机、独立显示屏、存储模块的复杂接线，户外作业时无需额外组装配件，开机即可完成图传信号接收与画面显示，适配外场快速转场的使用需求。

　　设备核心显示区域采用4.3英寸液晶面板，屏幕宽高比设定为16:9，匹配目前主流FPV摄像头的输出画面比例，不会出现画面拉伸变形或者上下黑边浪费显示区域的问题，操控者可以完整获取机载摄像头回传的全部视野，在穿越机高速飞行、巡检无人机近距离排查管线的场景下，不会因为画面裁切丢失关键的障碍物信息。设备顶部设置两根独立的棒状全向天线，采用左右分置的布局设计，避免单天线接收时的信号死角问题，当操控者手持设备转动方向、或者无人机处于机身遮挡信号的飞行姿态时，双天线可以通过分集接收的方式自动切换信号更强的通路，降低画面卡顿、花屏甚至信号断连的概率，这一设计在楼宇间穿梭飞行、林区巡检这类多遮挡的复杂信号环境下，对飞行安全性的提升尤为明显。

　　机身侧面设置多枚实体功能按键，按键采用凸起的圆弧造型，表面做防滑纹理处理，操控者佩戴户外飞行手套时也可以准确盲操作，完成频道切换、亮度调节、DVR录制启停、回放查看等功能，不需要进入多层级的触屏菜单，适配户外强光下触屏操作不灵敏、戴手套无法触控的实际使用痛点。内置的DVR录制模块可以直接将接收到的图传画面实时存储在设备内部，不需要额外挂载独立的录制模块，飞行结束后可以直接在设备上回放飞行画面，排查飞行过程中的操作问题、或者留存巡检作业的影像资料，省去了外接存储设备的接线与供电需求。从安装边界来看，整机壳体边缘做了圆弧过渡处理，侧面预留了标准的安装孔位，可以直接固定在航模遥控器的支架上，不需要额外定制转接夹具，安装后屏幕中心高度与操控者坐姿视线高度齐平，长时间操控不需要低头查看屏幕，降低颈部疲劳。壳体侧面预留了音频输出与充电接口，接口位置做了内凹设计，避免安装到遥控器支架时接口被遮挡，同时可以外接耳机接收机载端回传的音频信号，或者在低电量时外接移动电源持续供电，满足长时间作业的使用需求。

　　结构设计上，壳体采用上下扣合的装配方式，接缝处做了止口结构，户外使用时可以阻挡少量飞溅的雨滴与灰尘，适配外场复杂的使用环境；屏幕周边做了略高于屏幕表面的凸边防护，设备意外放置到硬质桌面时，凸边会先接触接触面，避免屏幕表面直接被刮花或者磕碰碎裂。设备内部的接收模块与显示模块做了分仓隔离设计，避免高频接收电路对显示画面造成电磁干扰，减少屏幕出现水波纹、闪屏的问题；天线与壳体的连接部位做了加厚的橡胶缓冲结构，设备意外跌落时天线部位可以通过橡胶形变吸收冲击力，避免天线根部的连接焊点断裂。从实际使用场景来看，这款设备除了适配航模FPV飞行之外，也可以作为小型移动机器人、管道检测内窥镜、有线/无线工业内窥镜的外接显示终端，16:9的显示比例可以完整呈现检测摄像头的回传画面，双天线的接收设计也可以适配短距离无线图传的检测设备，在管道内部巡检、狭小空间设备排查的场景下，手持操作的尺寸设计也方便作业人员在狭窄空间内移动查看画面。
