带保护涵道的小型四轴飞行器结构设计

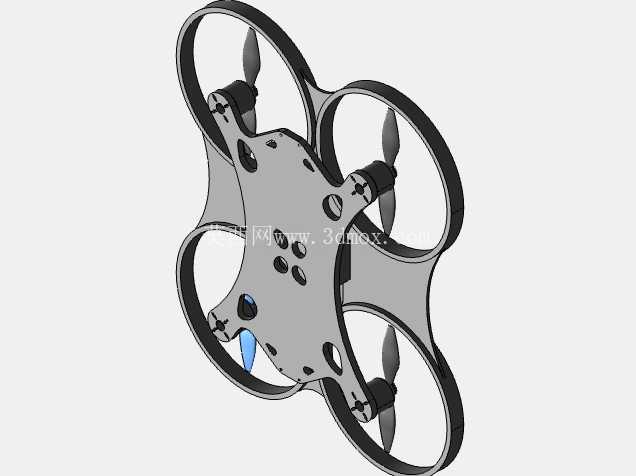

　　这款带涵道防护的小型四轴飞行器结构，主要面向室内近距作业、狭小空间巡检以及新手飞行训练场景设计，区别于常规无防护的多旋翼机型，全包围的旋翼涵道结构能够在碰撞墙面、管线或者操作人员时，避免高速旋转的桨叶直接接触障碍物，既降低桨叶断裂飞溅的风险，也能减少碰撞对飞行姿态的瞬时冲击，提升复杂狭小环境下的作业安全性。从功能特性来看，整机采用一体化的中心承载板搭配四个外延涵道臂的结构布局，中心板区域预留了飞控板、电调、电池以及小型任务载荷的安装孔位，孔位按照通用微型飞控的安装间距设计，能够兼容市面上主流的微型开源飞控硬件，不需要额外做转接件即可完成装配。四个涵道臂与中心板采用平滑过渡的曲面连接，没有应力集中的直角结构，在受到侧向碰撞时，冲击力能够沿着曲面结构分散到整个机架，避免单臂断裂的问题。涵道内壁与桨叶尖端预留了均匀的间隙，既不会因为加工公差导致桨叶擦碰涵道壁，也能利用涵道的聚流效应提升旋翼的气动效率，相同电池容量下能够延长约一成的续航时间。设计过程中优先考虑了轻量化与结构强度的平衡，机架主体采用薄壁结构设计，在中心板的非安装区域开设了多个减重孔，这些减重孔的位置经过受力仿真校核，全部避开了主要的传力路径，不会因为开孔降低机架的整体刚性，同时能够有效降低整机起飞重量，提升机动响应速度。

　　涵道的边缘做了圆弧导角处理，没有尖锐的棱角，在室内人员密集区域作业时，即使意外触碰人员也不会造成划伤。从安装边界来看，四个旋翼的电机安装座位于涵道的中心位置，安装孔位适配常用的1103、1104系列微型无刷电机，电机座的高度经过测算，能够保证桨叶安装后与涵道上下端面保持足够的安全距离，不会出现桨叶打涵道的问题。中心板下方预留了摄像头安装位，能够搭载微型FPV摄像头或者轻量化的图像采集模块，满足室内巡检、教学演示等场景的任务需求。机架的电池安装位位于中心板的重心位置，能够通过调整电池的前后位置配平整机重心，避免重心偏移导致的飞行姿态倾斜、续航下降问题。

　　整机的外形尺寸控制在手掌大小，涵道的外轮廓构成了整机的最大外边界，没有突出的结构件，能够穿过直径略大于涵道外径的管道、缝隙，完成常规无防护无人机无法进入的狭小空间探查任务。在结构细节上，每个涵道臂与中心板的连接位置都做了局部加厚处理，应对飞行过程中电机产生的高频振动，避免长期振动导致连接位置出现疲劳裂纹。中心板上的走线槽采用隐藏式设计，电调与电机的连接线可以沿着涵道臂内部的走线槽布置到中心板，不会有导线外露在旋翼旋转范围内，避免飞行过程中导线被桨叶缠绕引发炸机。机架的上下板采用定位柱配合螺丝锁紧的装配方式，装配时不需要额外做对位调整，能够快速完成整机组装，后期维护更换配件时也可以快速拆解。

　　涵道的内壁做了光滑曲面处理，能够减少旋翼旋转时的气流紊流，降低飞行过程中的气动噪音，在室内使用时不会产生过大的噪声干扰。针对新手训练场景，这款机架的涵道结构还能够在新手操作失误坠机时，先通过涵道接触地面，缓冲撞击能量，保护中心板上的飞控、电池等核心部件，降低坠机后的维修成本。在工业巡检场景中，这款机型可以搭载微型气体传感器或者高清摄像头，进入工业设备的内部缝隙、通风管道内部完成检测作业，不需要拆解设备即可完成内部状态排查，提升设备巡检的效率。整体结构没有复杂的曲面分型，适合采用轻量化的工程材料加工制作，加工过程中不需要特殊的工装夹具，常规的数控加工设备即可完成成品制作，加工成本较低，适合小批量制作用于教学演示、原型验证等场景。
