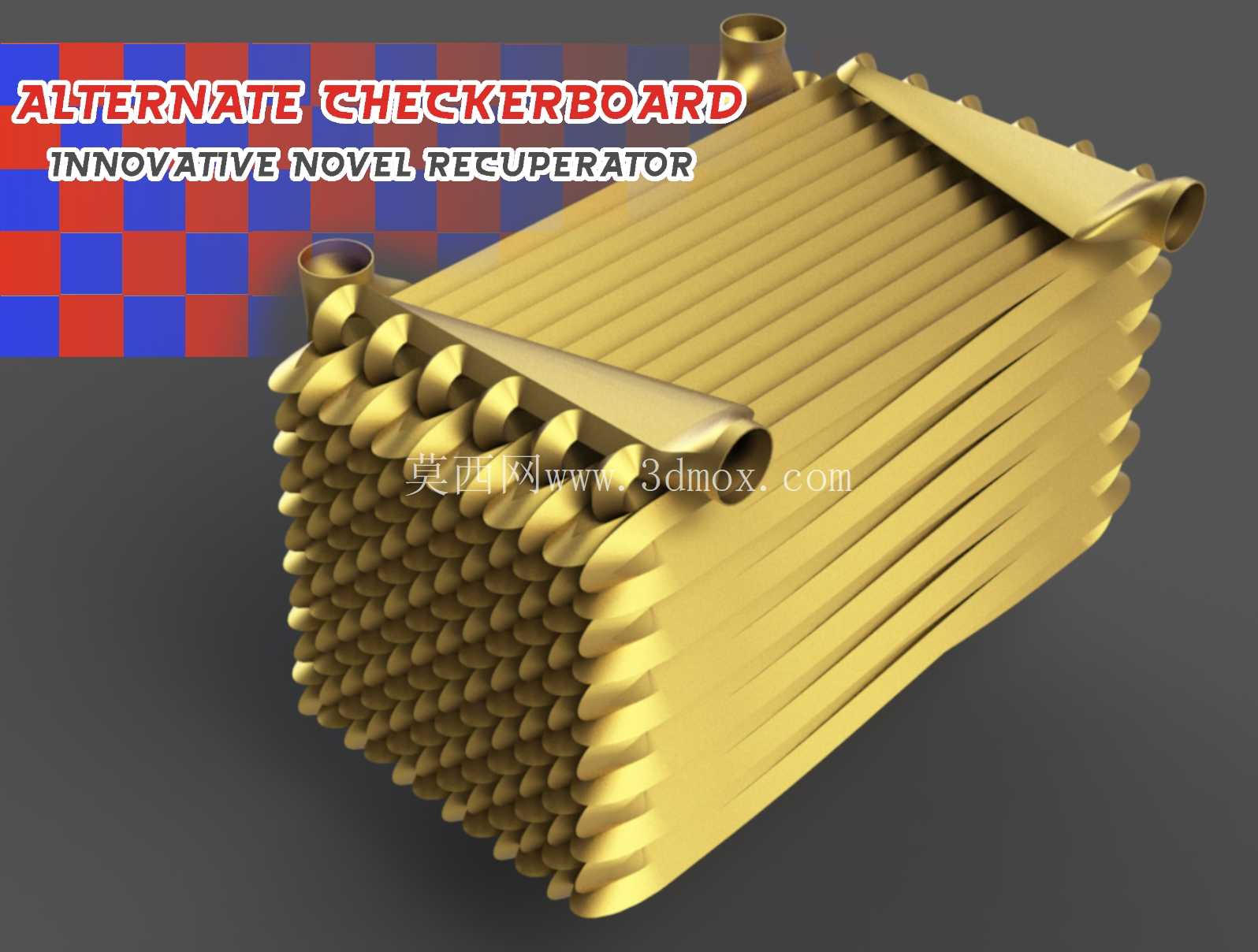

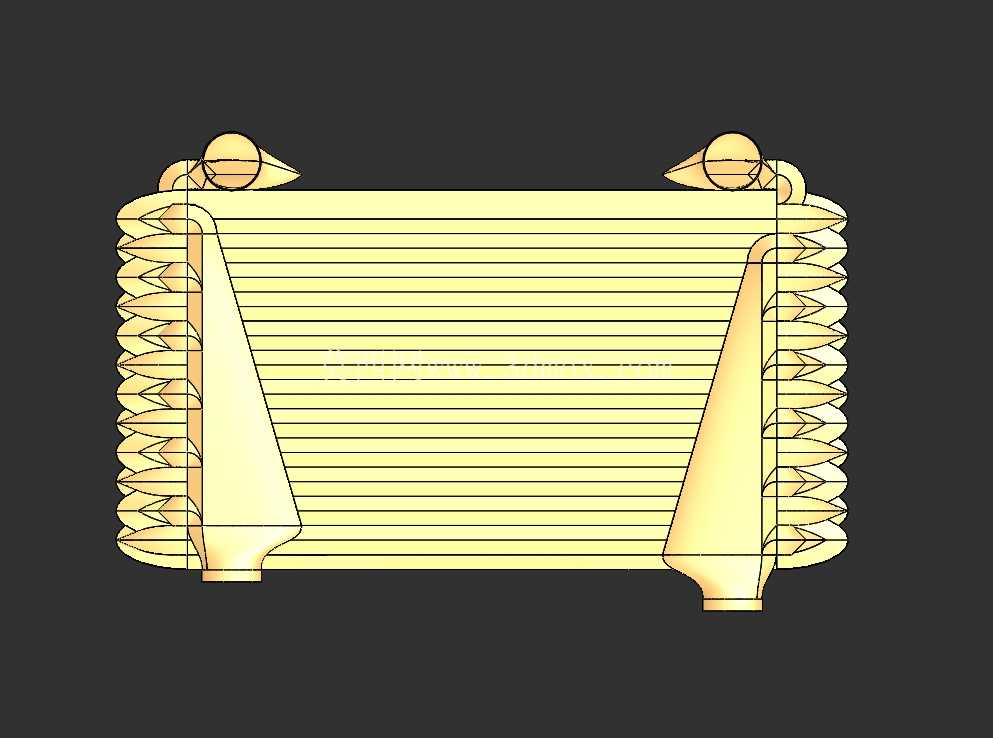

棋盘交错结构低温流体换热装置

　　在低温流体换热场景中，常规管壳式、板翅式换热器往往面临流道排布受限、冷热流换热均匀性差、小尺寸工况下换热效率不足的问题，尤其是在空间紧凑的低温制冷系统、小型余热回收单元、特种流体温控回路里，传统换热结构很难同时兼顾流阻、换热效率与安装尺寸的多重约束。这款采用棋盘式交错几何结构的换热装置，正是针对这类窄空间低温流体换热需求开发的一体式结构，整体采用无额外拼接的一体化成型思路，适配金属增材制造工艺，避免了传统焊接拼装带来的流道变形、焊缝泄漏风险。

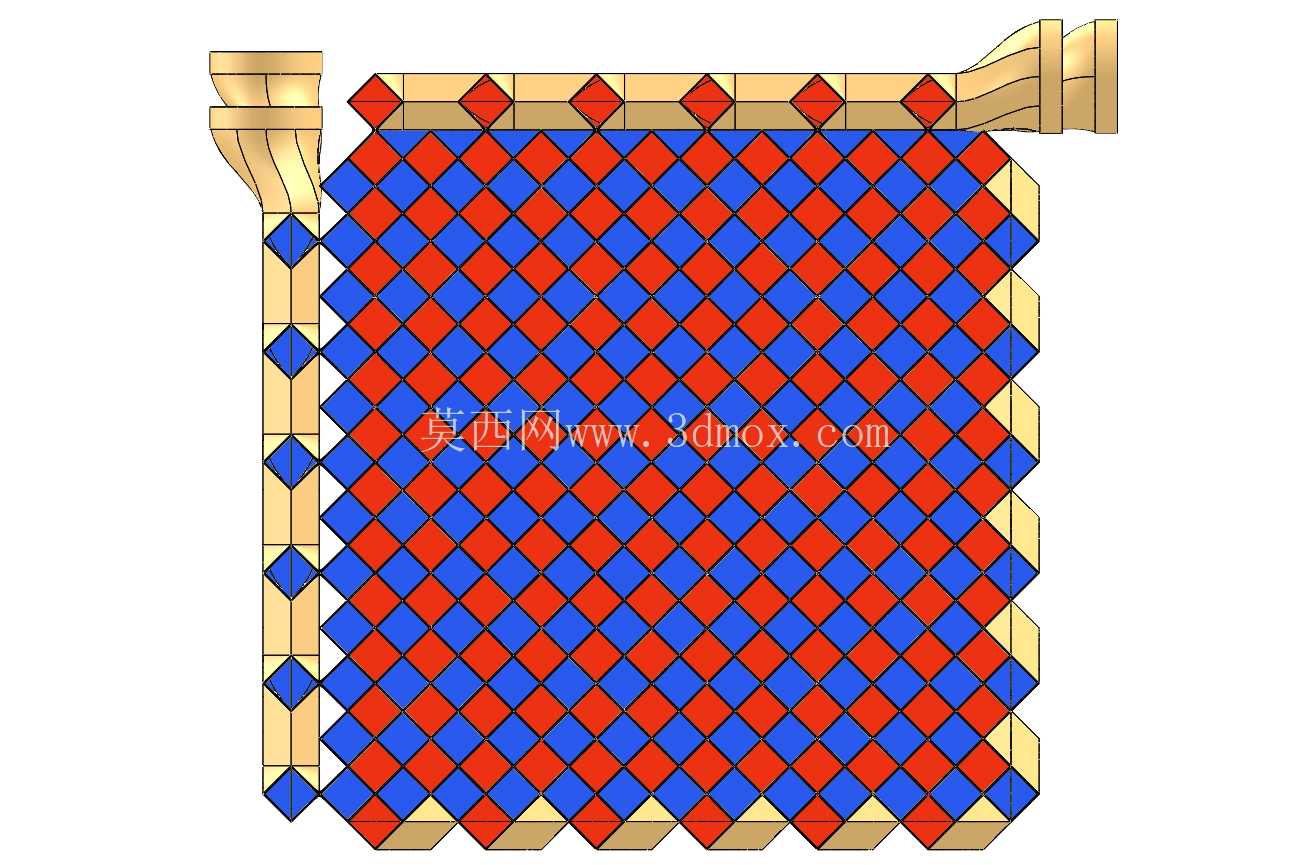

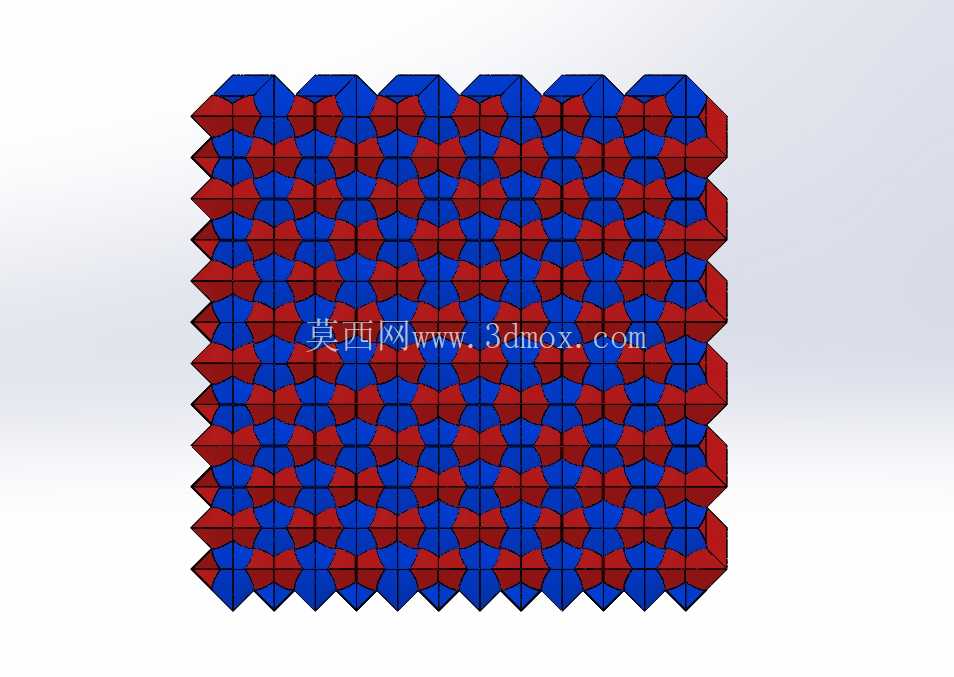

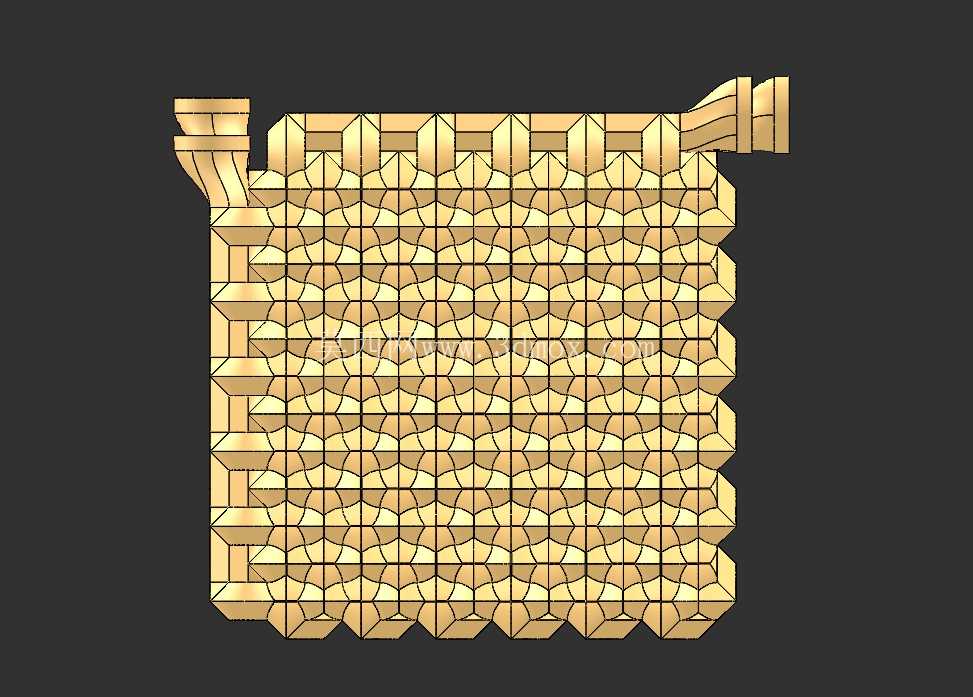

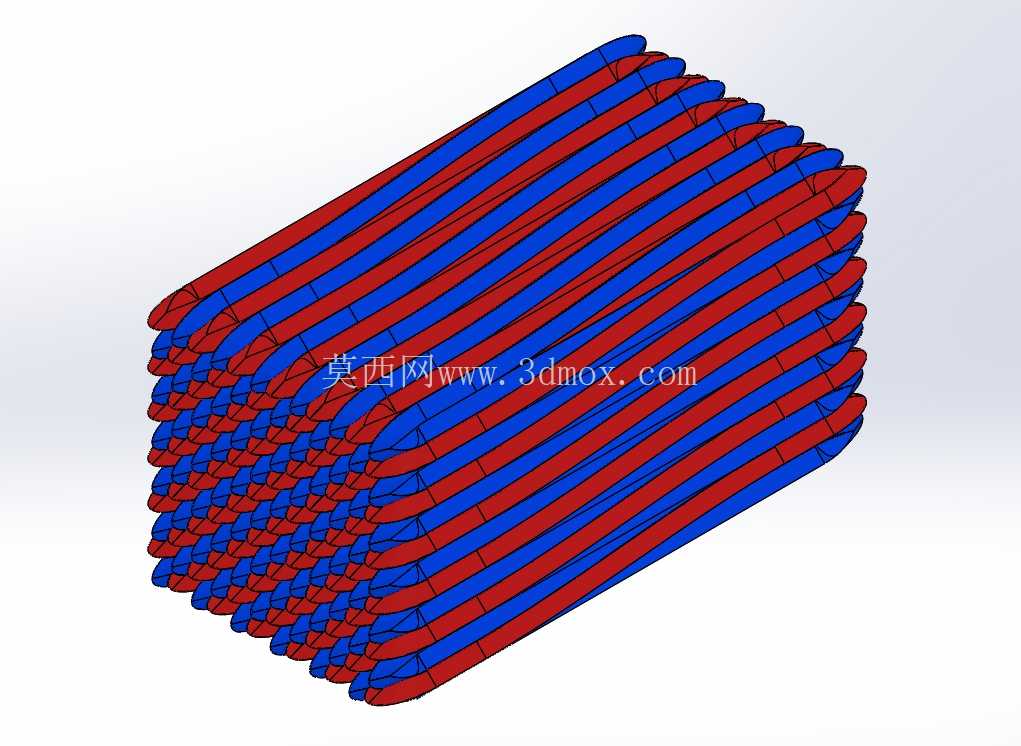

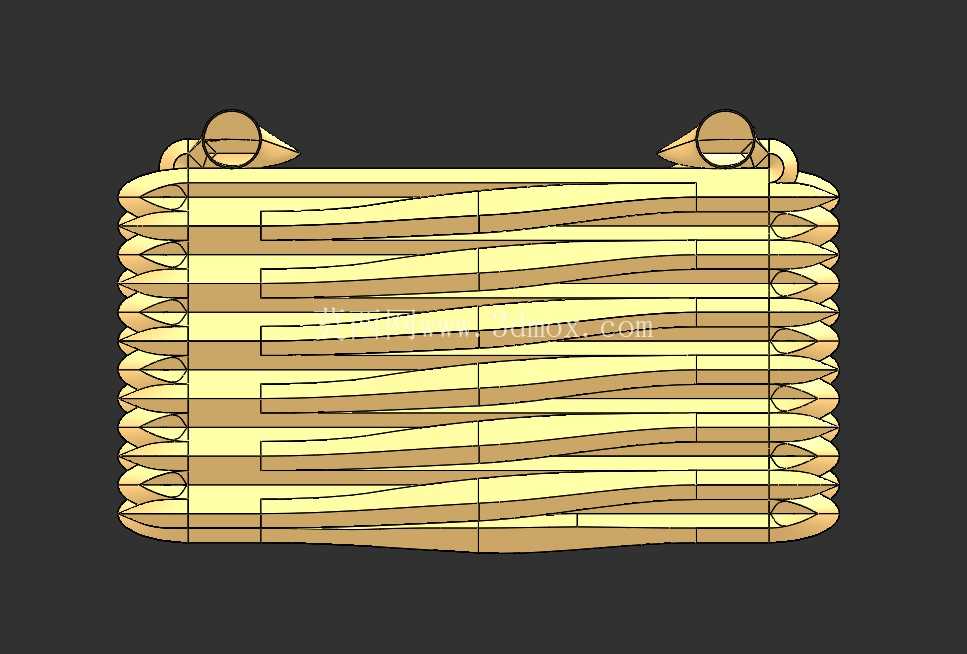

　　从流道排布逻辑来看，冷热流体各自的流道采用交替错列的棋盘式布局，每一侧流体的流路被划分为6个连续阶段，每个阶段均设置独立的入口与出口衔接段，流体在流道内流动时，冷热介质能够在不发生流道串扰的前提下实现充分的邻壁接触，相比常规平行流道结构，这种交错排布能让换热壁面的温度分布更均匀，避免局部换热死区的出现。流道全程采用恒定横截面设计，从入口到出口的过流面积保持一致，能够让流体在整个流路内保持稳定的流速分布，不会因为截面突变产生局部涡流压损，尤其是在低流速工况下，恒定截面的流道能有效降低流体流动阻力，保障长周期运行时的流体输送能耗控制在合理区间。

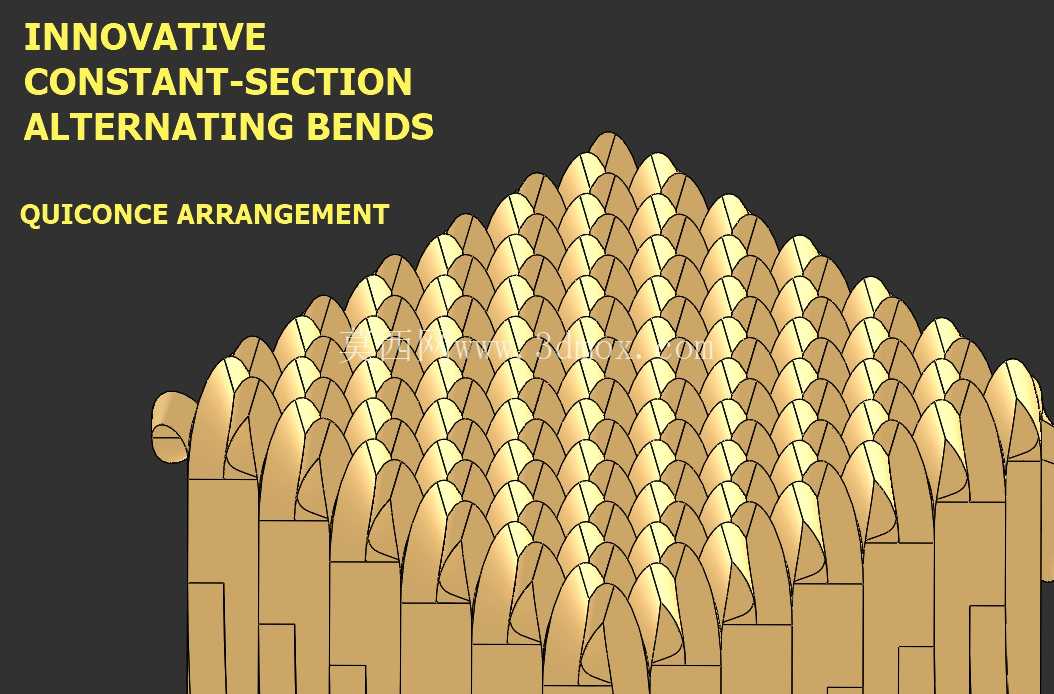

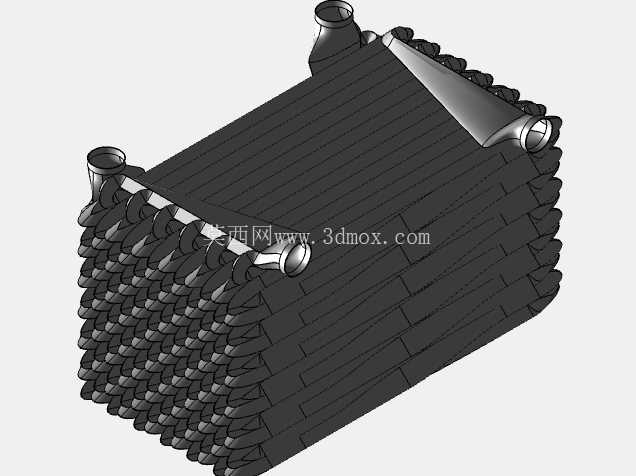

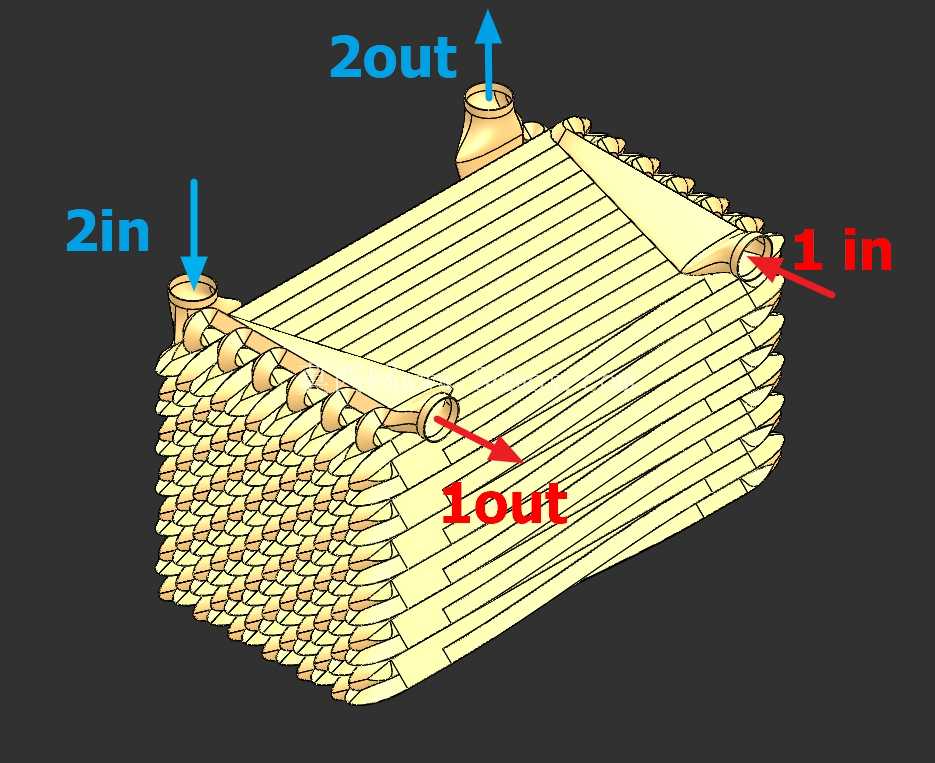

　　不同于常规换热器需要通过弯头实现流道折返的结构，这款装置利用自身几何形态的连续变化完成流路转向，不存在传统弯头处的流阻突增问题，流体在转向过程中能够保持平滑的流动状态，不会因为局部流速骤变产生振动或者冲蚀问题，这对于长期运行的低温流体系统来说，能有效降低结构疲劳风险。在结构紧凑性设计上，这款换热装置通过等截面网格状的流道排布，在相同的换热容积下能够布置更多的有效换热流道，相比同换热功率的常规板翅式换热器，整体外形尺寸可以缩小15%以上，安装边界更规整，外部接口统一布置在装置的同侧端面，方便在紧凑的设备舱内完成管路对接，不需要额外预留大半径的管路转弯空间。

　　材料适配方面，结构设计充分考虑了高导热金属材料的增材制造工艺特性，整体壁厚均匀，不存在大跨度的悬空结构，打印过程中不需要额外添加大量支撑结构，成型后的残余应力更小，后期热处理工序的变形量更容易控制，成型后的流道内壁粗糙度能够满足流体流动要求，不需要额外的内壁抛光处理就能达到设计流阻指标。从实际应用适配性来看，这款结构既可以用于小型低温制冷系统的冷媒与载冷剂换热，也可以适配小功率余热回收场景下的气气、气液换热工况，流道的密封面采用一体化成型的平面结构，配合常规的金属平垫片就能实现可靠密封，不需要额外加工复杂的密封槽结构，降低了后期装配的工艺难度。在结构强度方面，交错排布的流道壁面互相形成支撑结构，整体承压能力比同壁厚的平行流道换热器更高，能够承受中低压工况下的流体压力冲击，不需要额外增加外部加强筋结构，进一步控制了整体重量。流道的排布逻辑充分考虑了流体的粘度特性，针对低温下流体粘度升高的问题，流道截面尺寸经过优化，不会因为低温流体流动性下降造成流道堵塞，同时恒定截面的设计也方便后期对回路进行冲洗维护，减少杂质在流道内沉积的风险。
