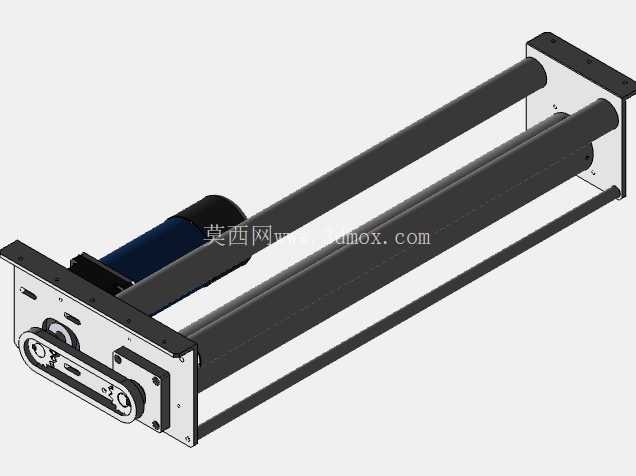

双导杆同步带驱动直线滑台模组结构

这套线性传动模组的设计，最初是针对3C电子装配产线上的小件移栽工位做的适配方案，这类工位往往对安装空间的纵深尺寸有严格限制，同时要求传动过程中滑座的偏转角度控制在极小范围内，避免取放料时出现对位偏差。从结构布局来看，驱动端集成在模组的固定端侧板上，动力输出通过同步带轮直接连接传动带，省去了额外的联轴器转接结构，既压缩了整体长度方向的安装尺寸，也减少了动力传递过程中的回程间隙。两根平行布置的圆柱导杆作为导向承载结构，分别布置在同步带的上下两侧，滑座通过内嵌的直线轴承与导杆配合，相比单导杆结构，这种双导杆对称布局可以抵消滑座在垂直于运动方向上的倾覆力矩，哪怕滑座上挂载的取料机构有一定的偏心负载，也能保证运动过程的平稳性，不会出现卡滞或者爬行的问题。

在实际产线应用里，这类模组常被用在屏幕贴合工序的短距离移送、小零件检测工位的往复送料、以及包装线的推料工位上，相比丝杆传动的滑台，同步带驱动的结构运行噪音更低，适合长时间高速往复运动的工况，而且维护成本更低，不需要定期补充润滑脂，只需要定期检查同步带的张紧度即可。设计过程中，导杆的两端采用了同轴度定位结构，固定端侧板和从动端侧板上都加工了与导杆外径匹配的定位沉孔，装配时可以保证两根导杆的平行度误差控制在0.02mm每米行程范围内，避免因为导杆平行度偏差导致直线轴承过早磨损。同步带的张紧结构设计在从动端侧板上，通过调节两个张紧螺钉的进给量，就可以调整同步带的预紧力，不需要拆解整个模组的外壳，现场调试和后期维护都很方便。

安装边界方面，模组两端的安装板上都预留了标准的沉头安装孔，可以直接从正面锁螺丝固定在设备的铝型材机架上，也可以通过侧面的安装槽搭配螺母进行倒装或者侧装，适配不同的设备布局需求。滑座的安装面加工了统一间距的螺纹孔阵列，不管是加装气动夹爪、真空吸盘支架还是小型视觉相机，都可以直接通过螺丝固定，不需要额外做转接板。设计时特意将同步带的传动面布置在两根导杆的中间位置，让驱动力的作用线刚好落在滑座的重心轴线上，这样高速启停的时候，滑座不会因为偏载产生扭转力矩，运动过程中的振动也会更小，哪怕是1m/s以上的运行速度，滑座上挂载的工件也不会出现明显的晃动。

从结构细节来看，驱动端的同步带轮采用了法兰式限位结构，可以防止同步带在高速运转时出现跳齿或者脱带的问题，两端的导杆固定位置都加装了缓冲垫，当滑座运动到行程端点的时候，硬接触带来的冲击会被缓冲垫吸收，避免长期冲击导致导杆固定端松动。整个模组的外露部分都做了窄边设计，整体宽度控制在较小的尺寸范围内，在多轴组合搭建龙门结构的时候，不会因为单轴模组的宽度过大导致Y轴的负载惯量超标。这套结构没有采用复杂的型材外壳，所有结构件都采用钣金和机加工件组合的方式，加工难度低，普通的机加工车间就可以完成生产，装配的时候也不需要专用的工装，只需要按照定位孔的位置依次组装即可，适合非标设备厂商快速打样和小批量生产。在负载能力方面，双导杆的结构可以承受垂直方向10kg以内的负载，水平方向的负载可以达到15kg，完全覆盖大部分轻工装配、检测、包装工位的移送需求，运动重复定位精度可以控制在±0.1mm以内，满足绝大多数不需要超高精度的普通移送工位的使用要求，相比高精度的丝杆滑台，成本可以降低40%左右，是性价比很高的直线传动解决方案。
