泰坦90L车床用金属螺纹连接接头结构

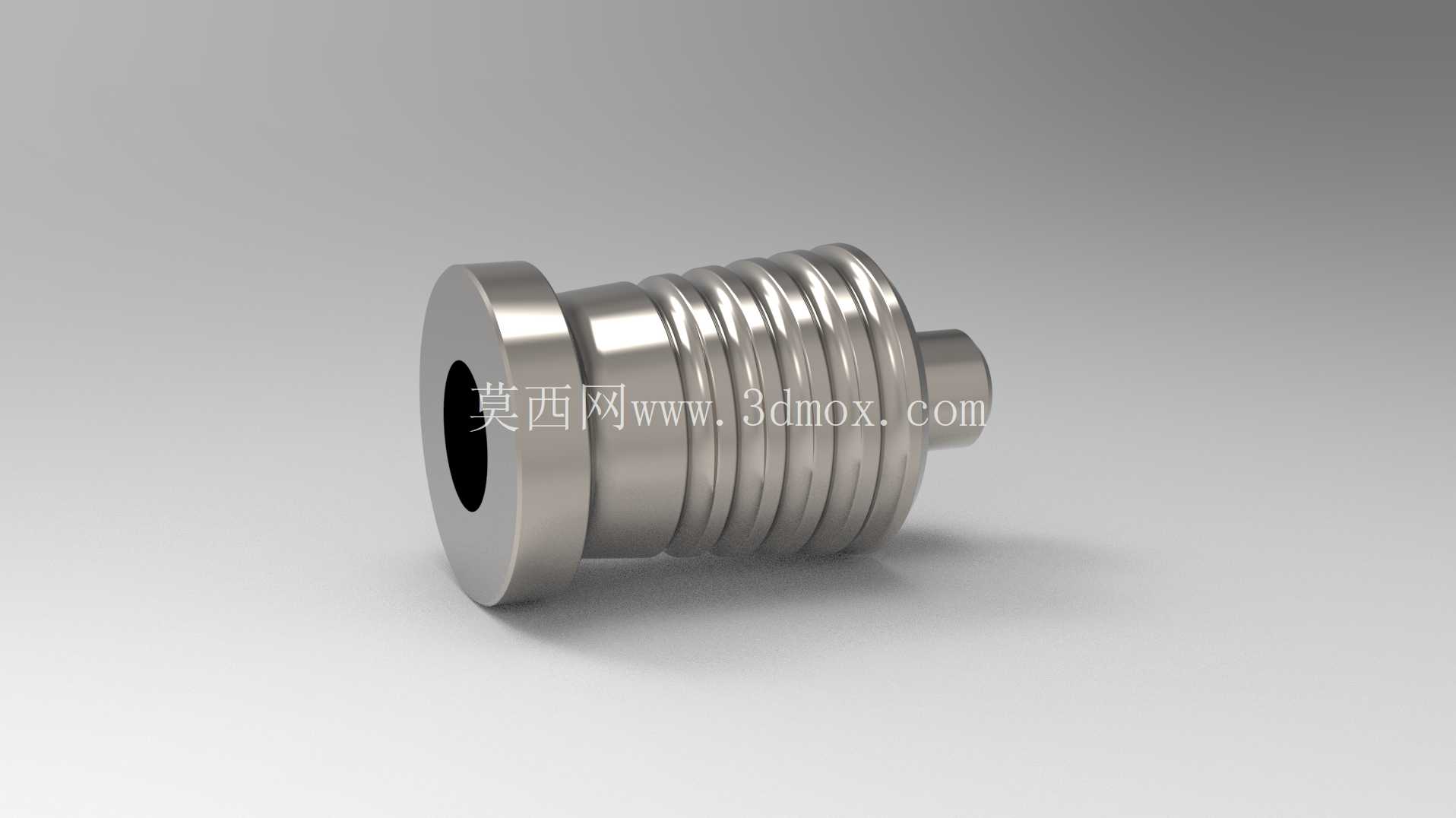

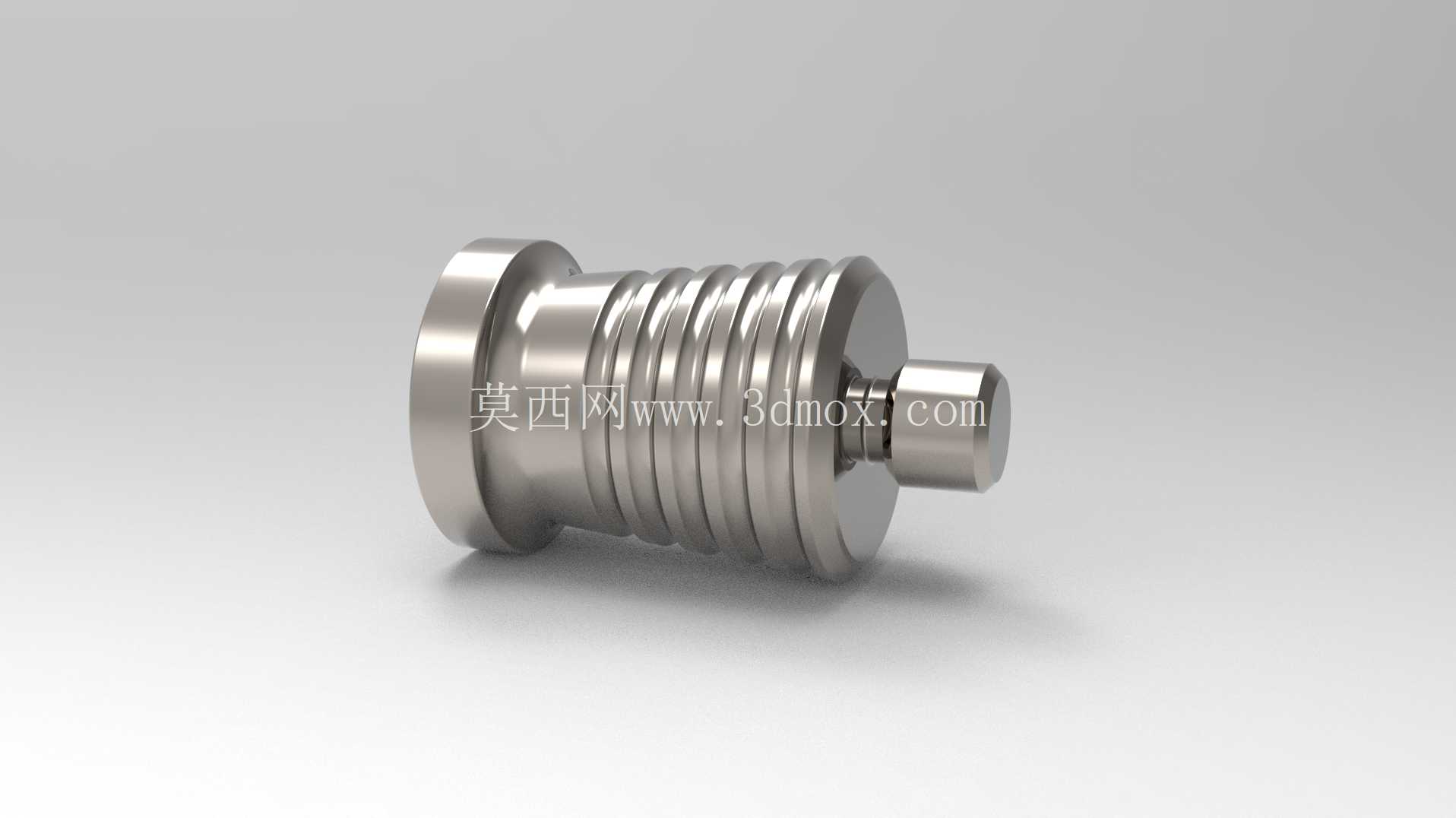

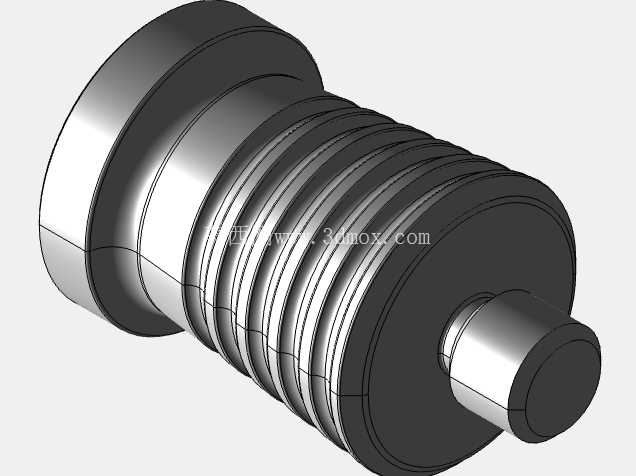

该零件为车床配套的金属螺纹连接类组件，主要应用于普通卧式车床、数控车床的流体通路或传动辅助连接工位，在车床的冷却系统回路、润滑管路接驳场景中承担介质导通与结构定位的双重作用。从结构设计来看，零件一端采用带限位凸缘的法兰式结构，凸缘端面加工有高精度贴合面，安装时可与设备基座的安装面完全贴合，保证连接后的同轴度误差控制在0.02mm以内，避免管路接驳后出现偏载泄漏的问题。中间段采用多道等距梯形螺纹结构，螺纹牙型经过优化设计，牙侧角偏差控制在±15′范围内，既保证螺纹连接的自锁性能，又能在频繁拆装的工况下减少牙型磨损，延长零件的实际使用寿命。另一端为光轴定位端，轴径尺寸与配套的密封件、锁紧套内径完全匹配，安装时可直接插入对应安装孔内，无需额外修配即可完成定位，大幅降低现场装配的调整工作量。

设计过程中优先考虑了车床工况下的抗振性能，零件整体采用轴对称结构设计，质心与回转轴线完全重合，在车床主轴带动工件高速回转的工况下，不会因为偏心产生附加离心力，避免管路连接部位因为长期振动出现松动。螺纹段的退刀槽位置做了圆弧过渡处理，过渡圆角半径取1.2mm，有效降低应力集中系数，在管路承受1.6MPa以内的流体压力时，退刀槽位置不会出现应力开裂的问题。零件的总长与各段直径尺寸严格匹配车床对应安装位的边界要求，法兰端最大外径小于安装位的沉孔直径，螺纹段长度比安装位的内螺纹深度短2mm，保证安装后法兰端面能完全压紧密封垫片，不会出现螺纹顶死导致密封失效的情况。

从实际使用场景出发，该零件可适配CA6140、CK6150等多款常规车床的润滑系统管路连接，也可用于小型数控车床的冷却喷嘴接驳工位，安装时只需在法兰端面加装厚度1.5mm的丁腈橡胶密封垫，通过螺纹旋紧即可完成固定，无需额外设计定制化的安装支架。零件的表面粗糙度要求为Ra1.6，经过CNC车削加工后可直接达到要求，无需后续磨削工序，兼顾了加工经济性与使用性能。在结构细节上，定位端的端面做了0.5×45°的倒角处理，安装时可顺利导入密封件内孔，不会刮伤密封件的唇边，保证密封件的使用寿命能达到8000小时以上。螺纹段的首尾牙都做了修圆处理，避免安装时螺纹牙刮伤安装孔内的螺纹，也减少操作人员安装时被锐边划伤的风险。

针对车床加工时存在的切削液飞溅、金属粉尘附着的工况，零件选用304不锈钢作为基础材质，表面经过钝化处理，可抵御切削液、润滑油的长期腐蚀，不会因为锈蚀导致螺纹粘连无法拆卸。零件的壁厚设计经过强度校核，在承受2倍额定工作压力的情况下，管壁的最大应力远低于材料的屈服强度，可满足长期稳定使用的要求。在建模过程中，所有配合尺寸都按照GB/T 1800.2的IT7级公差进行标注，加工时可直接按照三维模型导出的工程图进行编程生产，无需额外调整公差参数，有效缩短零件的生产准备周期。
