带太阳能板展开机构的3U立方星结构

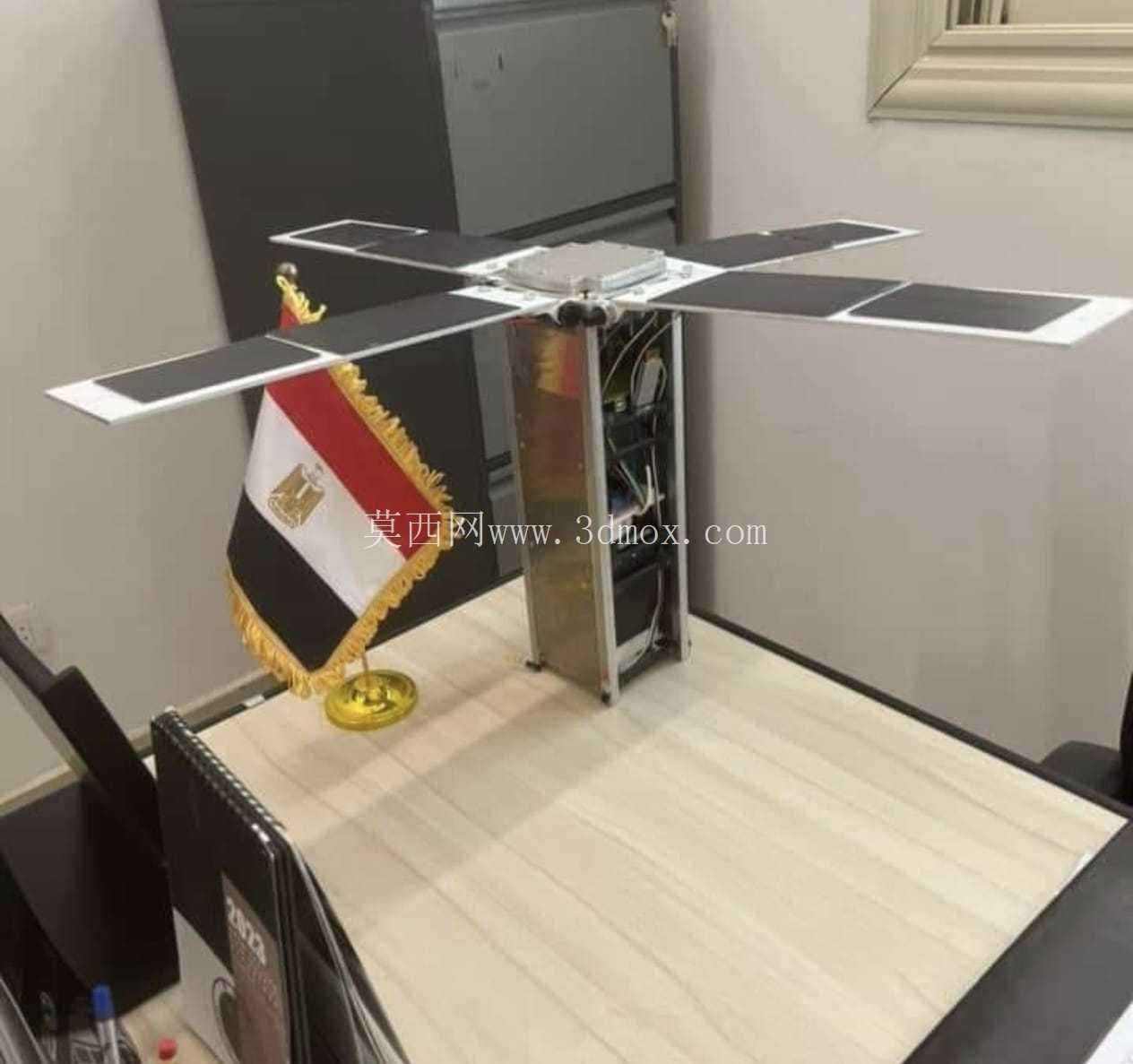

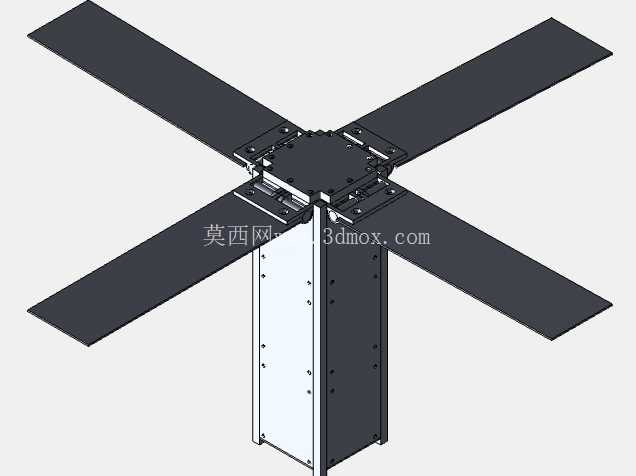

　　本次呈现的3U规格立方星结构，核心面向近地轨道的通信、遥感验证类任务场景，这类小卫星目前在高校航天载荷验证、商业航天窄带通信组网、近地空间环境探测领域应用极广，相比传统大卫星，3U立方星依托标准化的尺寸框架，能大幅压缩发射搭载成本，缩短研制周期，是当前商业航天领域小卫星研制的主流构型之一。从结构设计逻辑来看，整星严格遵循3U立方星的通用安装边界，本体为长方体框架结构，长宽方向保持100mm的标准立方星单元尺寸，长度方向为3个标准单元叠加，整体外廓尺寸控制在100mm×100mm×340mm以内，完全适配主流的立方星部署器安装槽尺寸，无需额外做适配结构修改，可直接兼容P-POD等通用立方星释放机构，这一点在结构设计初期就做了严格的尺寸校核，所有突出本体的结构在收拢状态下都不会超出安装边界，避免入轨释放时出现卡滞风险。太阳能电池板部署系统是这套结构的核心功能模块，设计时采用了侧面折叠展开的方案，四组太阳能板分别铰接在星体框架的四个侧棱位置，收拢状态下完全贴合星体侧壁，不会额外占用横向安装空间，入轨后通过释放机构触发铰接位置的扭簧预紧力，带动太阳能板绕铰接轴转动至垂直于星体侧壁的工作位置，到位后通过定位卡扣锁死展开角度，保证太阳能板的受晒面始终保持在最优的对日定向角度区间，为星载电子设备、载荷模块提供持续的电力供给。

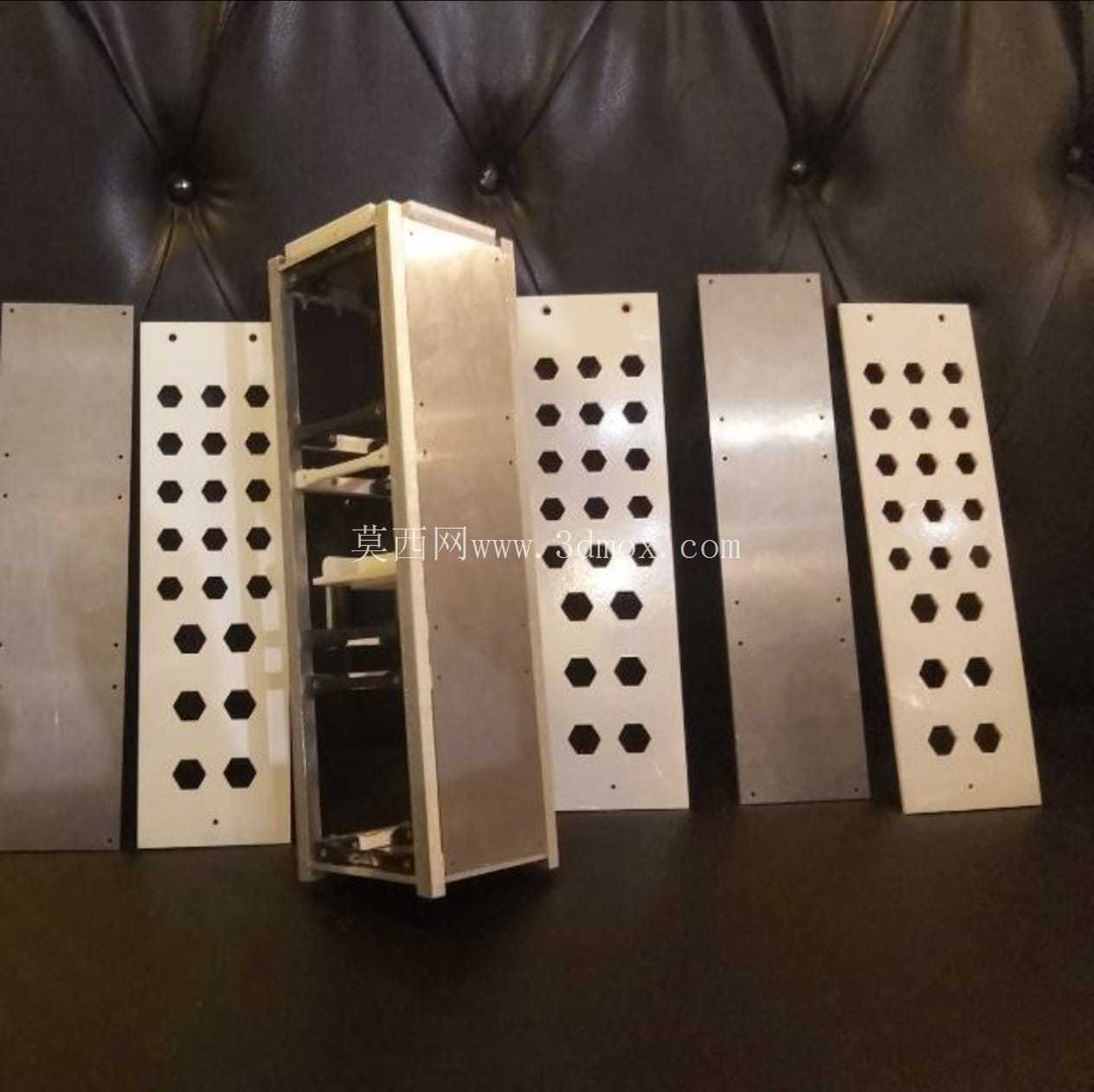

　　星体本体采用框架式承力结构，主承力框架选用轻量化的铝合金型材拼接，框架内部预留了标准化的载荷安装螺孔阵列，可根据不同任务需求搭载通信模块、遥感相机、姿态控制组件等不同载荷，安装孔位遵循立方星通用的PC104板卡安装间距，不同功能的板卡可沿星体长度方向层叠安装，走线槽沿框架内侧预留，避免线缆在发射振动阶段出现移位、磨损问题。在结构细节处理上，太阳能板的铰接位置做了间隙配合设计，既保证展开过程转动顺畅无卡滞，又控制了铰接间隙量，避免发射阶段振动冲击导致铰接位置出现磨损、松动；太阳能板基板采用轻质蜂窝夹层结构，在保证结构刚度的前提下尽可能降低整星重量，整星重量控制在3U立方星的标准重量区间内，适配多数运载火箭的搭载载荷重量要求。

　　展开机构的锁止结构采用被动式机械锁，无需额外供电驱动，完全依靠机械结构实现到位锁止，可靠性更高，能适应太空高低温交变、真空的工作环境，不会因为温度变化出现锁止失效的问题。从实际应用角度来说，这套结构可直接作为3U立方星的结构原型，用于地面阶段的结构刚度验证、展开机构功能测试、星载设备安装布局验证，设计过程中已经充分考虑了发射阶段的过载、振动工况，框架的承力路径经过优化，主要承力梁的截面尺寸经过校核，能承受发射阶段纵向10g、横向6g的过载冲击，不会出现结构变形、断裂问题。

　　太阳能板展开后的整体翼展尺寸经过优化，在保证足够受晒面积满足功率需求的前提下，尽可能控制展开后的整体尺寸，避免展开后结构刚度不足，在轨道姿态调整时出现过大的结构振动，影响星载载荷的工作精度。星体两端的端板设计了标准的对接接口，可与部署器的压紧机构直接配合，地面总装阶段可通过端板的压紧孔将整星压紧在部署器内部，入轨后压紧机构释放，整星即可被推出部署器，随后太阳能板按预设流程展开，进入工作状态。整套结构的设计完全贴合当前立方星研制的通用规范，没有采用非标的特殊结构件，所有零部件都可通过常规的机加工、3D打印方式制作，便于快速迭代修改，适配不同任务的定制化需求，对于小卫星研制团队、高校航天相关专业的教学验证、原理样机制作都有很强的参考价值，结构上预留的冗余安装空间也方便后续拓展更多功能模块，无需对主框架做大规模修改。
