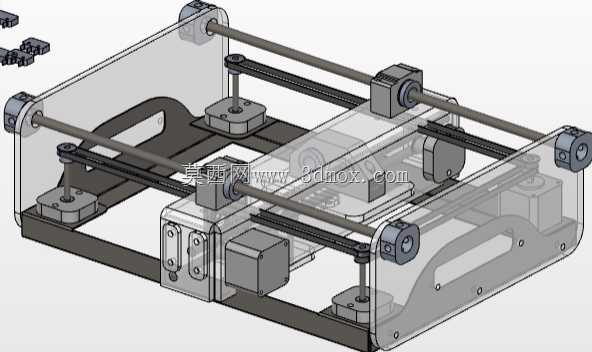

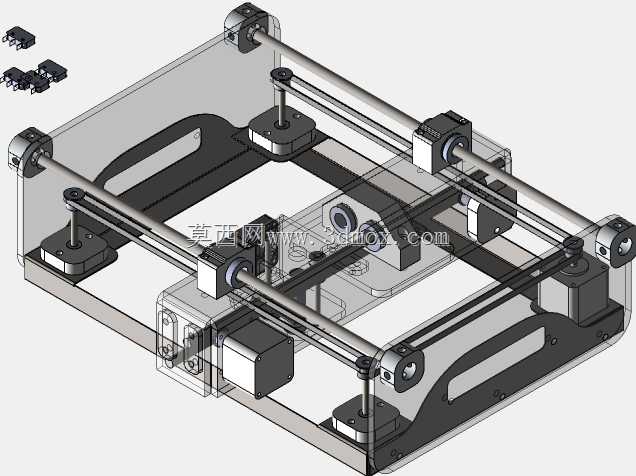

DIY开源桌面级激光切割加工设备结构

　　在小型加工场景、创客工坊、职业院校实训教学以及个人DIY创作领域，小型激光切割设备的应用占比逐年提升，这类设备无需大型厂房配套，对安装场地的承重、配电要求较低，能够完成薄亚克力、薄木板、纸板、皮革等多种非金属材料的定形切割，也可适配低功率激光头完成薄金属片的表面打标作业，填补了大型工业激光切割设备无法覆盖的小批量、定制化加工需求空白。这套设备的整体结构采用模块化设计思路，从安装边界来看，整机占地尺寸适配常规1.2米宽度的工作台面，无需额外浇筑设备基础，放置在水平硬质工作台面上即可完成调平安装，设备底部预留的调节支脚可抵消工作台面的微小平整度误差，保证运动机构运行时的平面度公差控制在合理范围内。从功能特性上看，

　　设备的运动系统采用龙门式双轴传动布局，X轴负责激光头的横向移动，Y轴带动龙门架完成纵向进给，传动部件选用同步带搭配线性导轨的组合，兼顾了运动速度与定位精度，能够满足小尺寸工件加工时的轮廓精度要求，激光头组件预留了焦距调节结构，可根据不同加工材料的厚度调整激光焦点位置，避免出现切不透或者材料边缘烧蚀过度的问题。设计过程中优先考虑了DIY场景下的零件可获得性，所有结构件均可通过常规加工方式制作，部分标准件可直接从五金渠道采购，无需定制特殊规格的非标零部件，降低了整机的搭建门槛。设备的机架部分采用铝型材拼接结构，相比焊接机架，铝型材机架的装配精度更容易控制，后期维护时也可快速拆解更换损坏的部件，型材槽内可隐藏布置走线，

　　避免运动过程中线缆拖拽造成的干涉问题。在实际使用场景中，这类小型激光切割设备可完成文创产品的定制切割、教学模型的快速制作、电子制作中结构件的小批量加工，相比手工切割方式，加工效率提升明显，且切割边缘的一致性远高于手工加工。设备的控制部分安装在机架侧方的独立仓体内，与加工区域做了简单的分隔，可减少加工过程中产生的烟尘对控制电路的影响，加工区域四周预留了防护挡板的安装位，可加装亚克力防护板阻挡激光散射，避免操作过程中激光误射对人员造成伤害。整机的Z轴方向预留了足够的加工空间，可放置一定厚度的加工工件，也可根据加工需求更换更高功率的激光组件，拓展设备的加工能力范围。从结构设计的细节来看，运动轴的两端都设置了硬限位结构，

　　可避免程序出错时运动部件超程撞击机架，传动同步带的张紧结构采用外置式设计，无需拆解设备外壳即可完成同步带张紧度的调整，日常维护操作十分便捷。设备的工作台面采用栅格结构，既可以支撑加工工件，又能让激光穿透工件后不会在台面上形成反射，减少反射激光对工件背面的损伤，栅格条为可更换结构，长期使用出现烧蚀损坏后可单独更换单根栅格条，无需更换整个工作台面。在气路配套方面，激光头位置预留了吹气嘴安装位，可外接小型气泵在切割时向加工位置吹气，吹走切割产生的烟尘和熔渣，提升切割断面的光洁度，同时减少烟尘附着在激光头镜片上的概率，延长镜片的使用寿命。这类开源结构的设备，对于想要学习激光设备结构、运动控制逻辑的从业者来说，是非常好的参考样本，可在基础结构上根据自身的加工需求做针对性改进，比如扩展加工幅面、升级更高功率的激光组件、增加自动对焦功能等，适配更多元的加工场景。
