便携式激光切割雕刻设备结构设计方案

　　在小批量定制加工、文创产品打样、教学实训、户外现场作业这类场景里，大型固定式激光加工设备往往受限于安装空间、供电要求、移动难度，很难覆盖碎片化的加工需求，这款便携式激光加工设备的结构设计，正是瞄准这类细分场景的使用痛点展开。从实际用途来看，它既可以完成薄金属板材的轮廓切割、开孔加工，也能在竹木、亚克力、皮革、塑胶等非金属材料表面完成图案雕刻、标识打刻作业，适配广告标识制作、手办模型加工、个性化文创定制、小型五金件修配等多种作业需求，相比大型设备，它的作业灵活性更强，不需要固定的安装工位，可根据作业需求转移到不同场地完成加工。

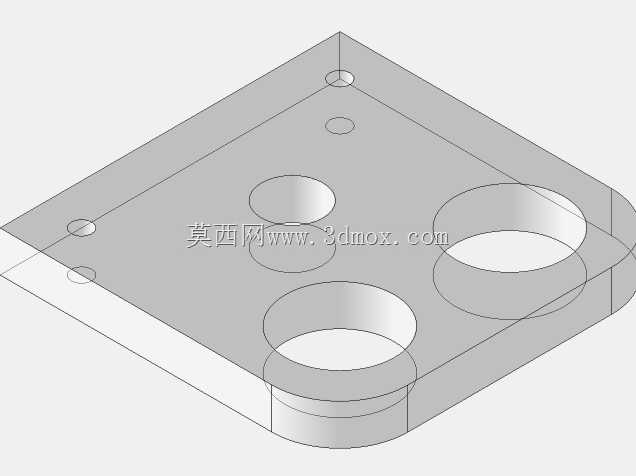

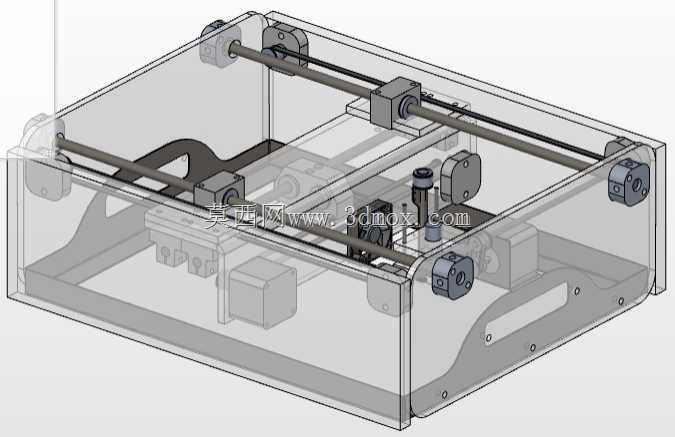

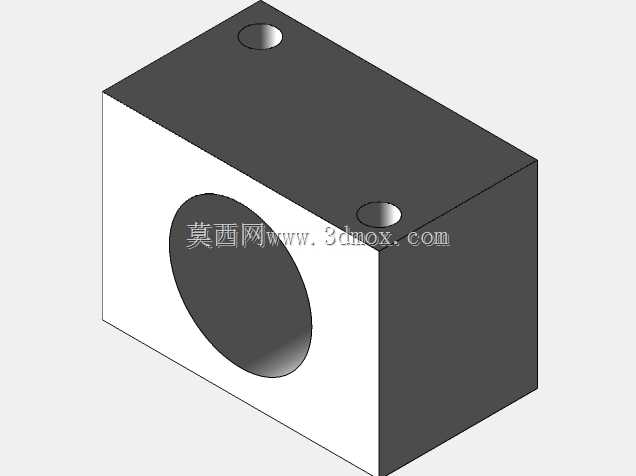

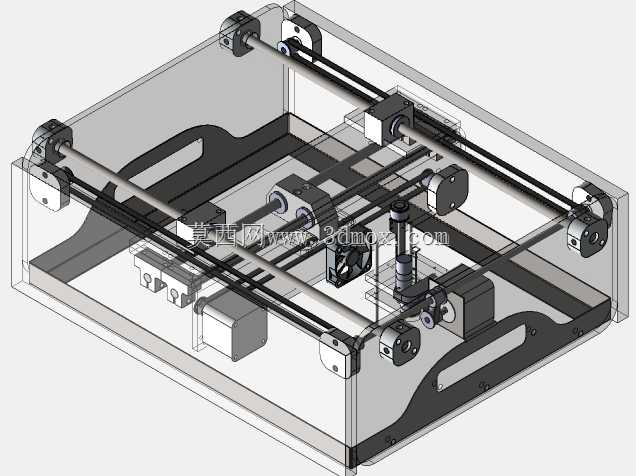

　　设计思路上，整体框架采用轻量化铝型材拼接结构，在保证结构刚性的前提下尽可能压缩整机重量，框架的连接节点采用标准角件配合紧固件锁紧，不需要复杂的焊接工艺，既降低了加工装配难度，也方便后期维护时的部件更换。运动传动部分采用同步带配合直线导轨的组合，X轴行程覆盖常规小型加工件的幅面需求，Y轴采用跨梁式结构，运动负载控制在合理区间，保证激光头移动过程中的平稳性，避免高速运动时的抖动影响切割或雕刻精度。激光发生模块采用模块化安装设计，预留了不同功率激光模组的安装位，可根据加工材料的厚度、材质差异更换对应功率的激光头，不需要对整体框架做结构性改动。

　　外形尺寸与安装边界方面，整机长宽高控制在桌面级设备的尺寸区间内，可直接放置在常规工作台面上使用，底部预留了标准的脚轮安装孔位，用户可根据使用需求选配脚轮实现短距离移动，也可以选配减震脚垫放置在固定工位使用。设备的走线全部采用内置拖链收纳，避免运动过程中线缆外露造成剐蹭、缠绕风险，电气控制模块集中布置在机身侧部的独立仓体内，仓体预留散热格栅，保证长时间作业时电控元件的散热需求，同时仓门采用快拆结构，方便检修时快速打开。激光头的Z轴方向预留了手动调节行程，可根据不同加工材料的厚度调整焦距，调节结构采用细牙螺纹配合锁紧旋钮，调节精度可满足不同焦距激光头的对焦需求，同时在激光头侧部预留了辅助吹气接口，可外接小型气泵，在切割作业时吹走熔渣，避免切割边缘出现积碳、毛边问题。

　　从作业适配性来看，设备的工作台面采用栅格条结构，栅格条采用耐磨金属材质，可承受激光加工过程中的高温灼烧，同时栅格条为可更换设计，长期使用出现烧蚀变形后可单独更换单根栅格条，不需要更换整个工作台面，降低后期使用成本。机身侧部预留了排风接口，可外接小型排烟设备，将加工过程中产生的烟雾、废气排出作业区域，改善作业环境。考虑到便携使用的需求，整机的供电采用常规民用电压适配设计，不需要配套工业专用供电线路，在普通作业场地即可接电使用，同时框架顶部预留了提携把手的安装位，短距离转移时可通过提携把手搬运，不需要额外的吊装设备。

　　结构细节上，所有运动部件的限位位置都设置了软质缓冲垫，避免运动轴超程时出现硬碰撞损坏传动部件，限位触发采用光电传感器配合机械挡块的双重限位设计，提升设备运行的安全性。激光头的安装座采用可调角度设计，可根据特殊加工需求调整激光的入射角度，满足斜面雕刻、斜口切割的特殊工艺需求。设备的外罩采用可拆卸式钣金护板，护板表面做喷塑处理，既可以遮挡内部传动结构避免杂物落入运动区间，也能起到一定的激光防护作用，护板的安装采用手拧螺丝固定，不需要专用工具即可快速拆卸，方便日常的清洁维护。
