UbiSwitch配套10G高速交换底板结构设计

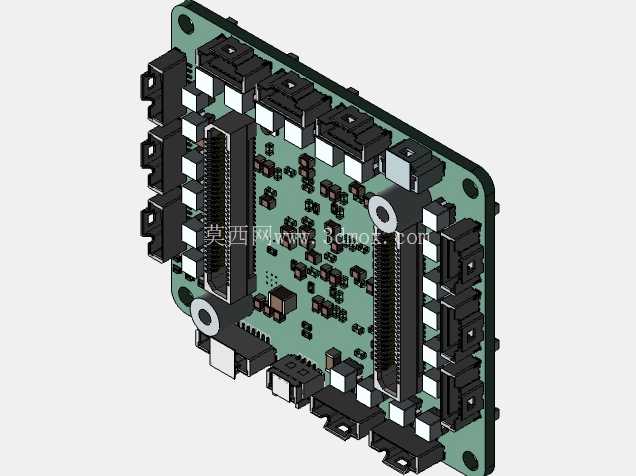

在工业组网、嵌入式通讯设备搭建场景中，核心交换单元的底板承载着接口转接、信号分发、模块固定的核心作用，这款适配UbiSwitch的10G底板，就是针对高速交换场景做的结构整合设计。从实际落地的使用场景来看，这类底板多用于紧凑型工业交换设备、嵌入式通讯节点、小型机房边缘交换单元中，不需要额外搭配转接板，就能直接完成核心交换模块与外部接口的信号连通，同时承担整个交换单元的结构支撑作用。

从功能特性上看，这款底板预留了两组高密度板对板连接器，用来和核心交换模块做直连，信号传输路径做了等长设计的结构避让，保证10G速率下的信号完整性；板边排布了多组不同规格的外接接口，覆盖以太网、串口、电源输入等常用通讯与供电接口，所有接口的伸出高度做了统一校准，安装后接口端面和设备外壳的面板开口完全齐平，不会出现接口内凹或者突出过多的装配问题。板上预留的四个金属安装衬套，是做了压装结构设计的，衬套高度和板上最高器件的高度差控制在0.2mm以内，安装锁紧时不会对板上贴片器件造成挤压，同时衬套的内螺纹规格统一采用M3标准，适配行业内通用的机箱安装螺柱，不需要单独定制固定件。

设计思路上，整个板型采用了圆角矩形的轮廓，四个角做了R3的圆角处理，避免安装过程中板边锐角划伤操作人员或者划破内部线材；板上器件的排布遵循信号流向规则，高速信号链路从板对板连接器到对外接口的路径做了最短化设计，减少信号传输的损耗，电源回路部分单独做了区域划分，和高速信号区域保持足够的隔离距离，避免电源噪声对高速信号造成干扰。所有贴片接插件的焊盘位置都做了结构加强设计，针对经常插拔的对外接口，焊盘额外增加了应力释放的过孔，应对频繁插拔带来的机械应力，避免焊盘脱落导致的接口失效。

外形尺寸与安装边界方面，整个底板的长宽尺寸控制在紧凑型机箱的适配范围内，板厚采用标准1.6mm的PCB基材，满足结构强度要求的同时控制整体重量；安装孔的中心距严格按照标准机箱的安装位尺寸做公差控制，孔位公差控制在±0.1mm以内，保证批量装配时的互换性。板上最高的器件是板对板连接器的固定座，高度控制在12mm以内，整个底板装配完成后，加上核心交换模块的总堆叠高度不超过25mm，适配1U高度以内的紧凑型设备安装空间，不会出现内部空间干涉的问题。板边的走线区域距离板边保持2mm以上的安全距离，避免安装过程中板边和金属机箱接触造成线路短路，所有接口的定位柱和板上的定位孔做过盈配合设计，装配时不需要额外调整就能对准面板开口，提升装配效率。

从实际工程应用的角度看，这类底板的结构设计不需要做过多的二次修改，就能直接适配同规格的核心交换模块，板上预留的固定位也兼容不同规格的散热片安装，可以根据实际使用的功耗场景搭配对应的被动散热结构，不需要重新打孔做结构调整。整个板的器件排布避开了安装孔的受力区域，螺丝锁紧时的应力不会传递到板上的精密器件上，避免因为装配应力导致的器件虚焊或者PCB板变形问题。
