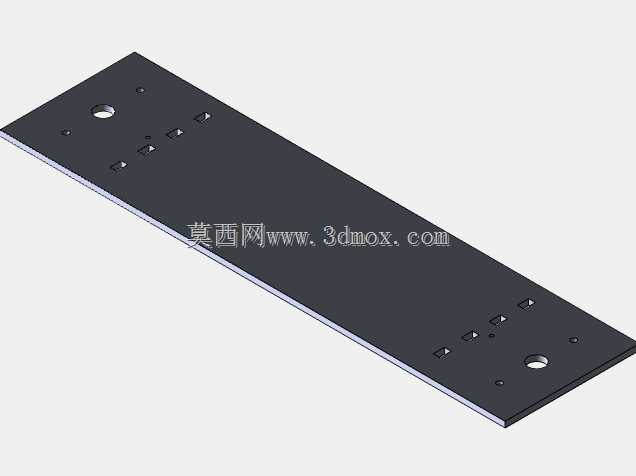

激光切割机金属板材定位安装基座结构

　　在钣金加工、五金件量产、广告标识制作、五金工艺品加工等场景中，激光切割机的工作台定位基座直接决定了板材送料的精度与长时间加工的结构稳定性，本次呈现的长条形安装基座构件，是激光切割机工作台面的核心承载定位部件，主要承担待加工金属板材的承托、定位基准对齐、加工区域避让的核心作用。从实际加工场景来看，该构件适配中小幅面的激光加工工位，日常加工时，0.5-8mm厚度的冷轧钢板、不锈钢板、铝合金板会被平铺在该基座上方，基座表面的定位孔与避让槽完全匹配激光头的走刀路径，既不会在激光穿透板材时损伤基座本体，也能通过预设的定位销孔快速安装定位挡块，让不同批次的板材上料时无需反复校准基准边，大幅缩短单件加工的辅助准备时间。从设计思路层面拆解，

　　该构件采用整体式长条平板结构，摒弃了传统拼接式基座容易出现的拼接缝错位、长期受力变形的问题，整体选用中碳钢作为基础材质，表面做发黑防锈处理，既能够承受板材上料时的摩擦损耗，也能避免车间切削液、潮湿空气带来的锈蚀问题，延长构件的实际使用寿命。构件两端设置的大直径沉孔为整机安装固定孔，安装时可通过内六角螺栓将基座牢牢锁在设备的机架横梁上，沉孔设计能够让螺栓头完全没入构件表面以下，不会突出平面干扰板材的平铺放置，避免板材放置时出现翘边、垫高等影响加工精度的问题。构件表面沿长度方向均匀排布的多组小型槽孔，是激光加工的落屑避让槽，激光切割产生的高温金属熔渣能够顺着这些槽孔直接落入下方的集屑抽屉，不会在基座表面积累形成凸起，

　　有效避免长期使用后积屑顶起板材造成的焦距偏移问题，减少加工废品率。两组对称分布的圆形通孔为定位销安装位，可根据加工板材的常规幅面快速更换不同规格的定位挡块，适配不同尺寸的板材加工需求，无需在基座上反复钻孔改造，降低产线调整的改造成本。从安装边界尺寸来看，该构件为等厚薄板长条形结构，厚度方向尺寸统一，安装时仅需保证基座上平面与激光头的垂直运动平面保持平行，平面度公差控制在0.1mm以内即可满足加工精度要求，长度方向的安装孔距与设备机架的横梁安装位完全匹配，无需二次加工即可直接完成装配，替换老旧变形基座时的停机调试时间不超过半小时，能够大幅降低设备维护的时间成本。在实际使用过程中，该基座的平面承载能力经过校核，

　　可承受最高150kg的均匀板材载荷，即使加工大尺寸厚钢板时也不会出现中部下弯变形的问题，表面的槽孔排布经过走刀路径仿真验证，覆盖了该工位90%以上常规加工零件的轮廓范围，绝大多数常规尺寸的零件加工都不会出现激光直接灼烧基座表面的情况，有效延长基座的更换周期。相较于传统的栅格状工作台基座，这种整体式平板基座的板材支撑接触面积更大，加工薄板材时不会出现板材凹陷、激光切不透的问题，尤其适合0.5-2mm薄金属板的高精度切割加工，在广告字切割、薄五金垫片加工、精密钣金件打样等场景下的加工良率提升效果十分明显。设计时还充分考虑了热变形的影响，构件的长宽比经过优化，长时间受激光辐射升温时的热变形量控制在精度允许范围内，不会因为连续长时间加工出现基准偏移，配合设备的冷却系统，可满足24小时连续量产加工的结构稳定性要求。
