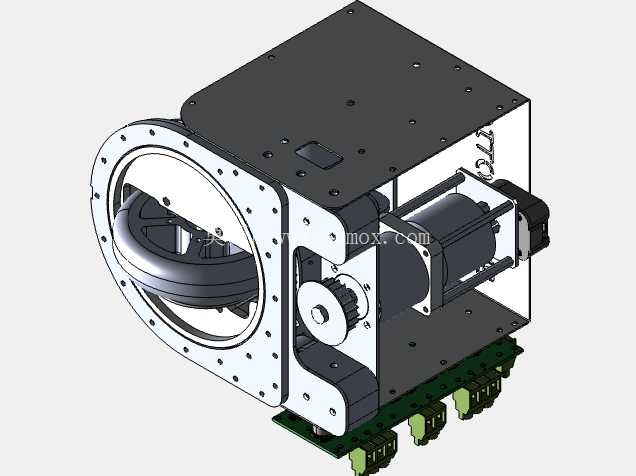

Robocon赛事用Swerve转向驱动轮组结构

这套转向驱动轮组是面向竞技类移动机器人开发的独立舵轮单元，核心应用场景集中在需要全向移动能力的赛事机器人、小型AGV以及实验室移动平台上，区别于传统差速驱动轮组，它可以独立完成行进方向的转向调整，配合底盘上多组同规格单元，能实现横移、斜向移动、零半径转向等特殊移动动作，在需要高机动性的竞技场景里，这类轮组的响应速度和转向精度直接决定了机器人的移动灵活性。

从实际功能来看，整个单元集成了行走驱动、转向驱动两个独立的动力链路，行走动力通过齿轮传动传递到轮毂，带动橡胶轮面转动提供行进动力，转向动力则通过减速结构带动整个轮架绕垂直安装轴转动，实现360度无死角的方向调整，两组动力互不干涉，转向过程不需要轮体离开接触面，也不需要额外的回转避让空间，相比传统的阿克曼转向结构，它的转向路径更灵活，没有最小转弯半径的限制。

设计思路上，整个轮组采用模块化集成设计，所有动力元件、传动结构、安装基准都整合在一个独立的金属框架内，框架主体采用板材拼接结构，安装面预留了标准化的螺孔阵列，可以直接固定在机器人底盘的安装位上，不需要额外设计转接支架，降低了底盘集成的设计难度。传动部分的齿轮啮合间隙做了限位调整结构，装配时可以通过调整安装座的位置控制齿侧间隙，避免传动过程中出现回差，影响转向精度和行走的平顺性。轮体部分采用带一定弧度的橡胶接触面，在接触地面时能提供足够的摩擦力，同时在小幅度不平整地面上也能保持有效接触，不会出现悬空打滑的情况。

从安装边界来看，整个轮组的垂直安装面为矩形法兰结构，法兰上的安装孔按照等间距阵列排布，适配常用的铝型材底盘安装间距，轮组突出法兰面的厚度控制在紧凑范围内，不会过多占用底盘内部的布线和元件安装空间。轮体的下沿比安装法兰的底面突出固定高度，安装时只需要保证底盘安装面到地面的高度匹配这个突出量，就能保证轮体和地面的接触压力处于合理范围，不需要额外做高度调整。转向部分的回转中心和轮体的接地中心在垂直方向上重合，转向时轮体不会出现横向的拖拽力，转向过程的阻力更小，也能减少转向动力的负载。

电路部分的驱动板直接集成在轮组框架的上部，接线接口统一布置在轮组的后侧方向，布线时可以顺着底盘的型材走线槽布置，不会和运动部件产生干涉。驱动板上预留了编码器接口，可以实时反馈行走转速和转向角度，配合上层控制器就能实现精准的速度闭环和角度闭环控制，满足竞技场景下对移动精度的要求。整个轮组的受力路径经过优化，行走时的地面冲击力通过轮架直接传递到安装法兰，不会作用在传动齿轮和电机轴上，能有效提升动力元件的使用寿命，在赛事中频繁的急停、急加速、碰撞接触场景下，也能保持结构的稳定性，不会出现传动错位或者结构变形的问题。

在实际集成使用时，四套同规格的轮组分别布置在底盘的四个角位置，通过控制器协调四个轮组的转向角度和行走转速，就能实现各种复杂的移动动作，相比麦轮全向底盘，这种Swerve结构的轮组在直行时的阻力更小，地面适应性更强，不会出现麦轮在不平整地面上打滑、方向偏移的问题，同时在高速行进时的稳定性也更优，适合需要长距离高速移动同时兼顾灵活转向的竞技机器人场景。结构上所有的外露部件都做了圆角处理，避免赛事中碰撞时出现勾挂线缆或者对方机器人结构的情况，安装螺丝全部采用沉头设计，不会突出安装面，保证安装后整个轮组外表面平整，没有突出的尖锐结构。
