欧姆龙E6CP-AG5C-C旋转编码器结构设计

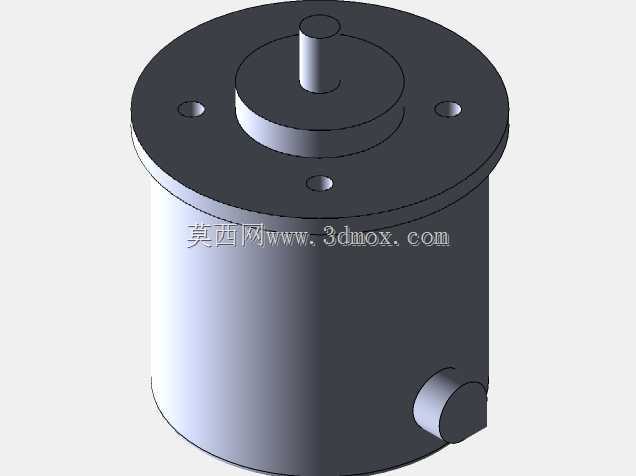

　　在自动化生产线的工位定位、机床主轴角度反馈、仓储堆垛设备的位置校验、包装机械的送料辊角度同步这类场景里，绝对式旋转编码器是决定整套系统位置控制精度的核心传感部件，这款欧姆龙E6CP-AG5C-C的结构设计，完全贴合工业现场的安装与使用需求。从结构设计思路来看，整体采用圆柱式一体化外壳，主体外壳做了等径圆柱设计，外壳侧壁预留了径向出线的接头位，这种出线方式相比轴向出线，能在安装深度受限的场合减少轴向空间占用，避免线缆弯折过度导致的线芯断裂问题，出线接头做了凸起的圆弧过渡，和外壳主体衔接处做了应力释放的结构处理，能承受现场布线时的拉扯、弯折作用力，不会出现接头处壳体开裂的问题。顶部的输出轴采用单段凸轴设计，

　　轴径和伸出长度匹配常规的联轴器安装尺寸，轴根部做了台阶限位结构，安装联轴器时可以直接抵到台阶面，不需要反复调整轴的插入深度，能保证和被测转轴的同轴度，减少轴系偏摆带来的检测误差，也能避免联轴器过度顶压内部轴承导致的转动卡滞。上端盖部分设计了三个均匀分布的安装孔，孔位做了沉头处理，安装时螺丝可以完全沉入孔内，不会在端盖表面形成凸起，既可以通过这三个孔直接固定在设备安装面上，也可以配合配套的安装支架做法兰式固定，适配不同设备的安装结构。端盖和主体外壳的衔接处做了止口配合结构，装配时可以直接通过止口定位，保证端盖和主体的同轴度，同时止口处预留了密封槽，安装密封圈后可以达到工业现场常用的防护等级，阻挡车间里的切削液飞溅、

　　粉尘侵入内部的码盘与检测电路，延长部件的使用寿命。从安装边界来看，整体圆柱外径控制在通用编码器的常规安装尺寸范围内，轴向总长度从轴顶端到外壳底部的尺寸，适配市面上多数标准编码器安装支架的固定位，不需要对现有设备的安装位做二次改造就能直接替换同规格的老旧编码器，降低设备维护的改造成本。三个安装孔的中心圆直径、孔径都遵循工业编码器的通用安装规范，不管是正装在设备的固定支架上，还是倒装在转动部件的端面上，都能找到对应的固定点位。功能特性上，作为绝对式编码器，它的内部码盘采用多道刻线的绝对位置编码设计，不需要开机回零就能直接输出当前的绝对角度位置，不会因为设备断电重启出现位置丢失的问题，相比增量式编码器，在设备意外断电、急停重启的工况下，不需要重新执行原点回归动作，就能直接读取当前位置，大幅减少设备重启的准备时间，也能避免回零过程中可能出现的碰撞风险。内部的轴承采用双轴承支撑结构，分别布置在轴的上下两端，能承受一定的径向负载和轴向负载，在被测转轴存在少量径向跳动的工况下，依然能保证轴转动的平顺性，不会出现码盘晃动导致的检测信号跳变问题。在实际选型使用时，这类编码器常和PLC、运动控制器配合使用，输出的角度信号可以直接参与设备的位置闭环控制，比如在回转工作台的分度控制里，它可以实时反馈转台的当前角度，控制器根据反馈信号调整驱动电机的转速和停止位置，保证转台每次分度的精度符合工艺要求；在闸门开度检测的场景里，它可以和卷扬机构的转轴连接，

　　通过转轴转动的角度换算出门体的提升高度，不需要额外加装位置开关就能实现全行程的位置检测；在自动化立体仓库的堆垛机上，它可以用来检测货叉的伸缩角度、行走轮的转动位置，配合其他位置传感器实现堆垛机的精准定位。设计这款模型的时候，完全还原了实物的所有结构细节，包括外壳的壁厚、安装孔的深度、轴的台阶尺寸、出线接头的外形，不管是用来做设备的整机装配虚拟仿真，还是做安装干涉检查，都能直接调用这个模型，不需要再重新测绘实物尺寸，能大幅缩短结构设计阶段的建模时间。在做设备布局设计时，可以直接把这个模型导入装配体，提前预留好安装空间和线缆走线的位置，避免后期装配时出现编码器和周边部件干涉、线缆弯折半径不足的问题。外壳的表面做了哑光的金属质感处理，还原了实物的金属外壳质感，轴的部分和安装孔的细节都做了精准还原，没有做多余的简化，能满足不同场景下的建模使用需求。
