小型台式数控铣削加工设备结构设计

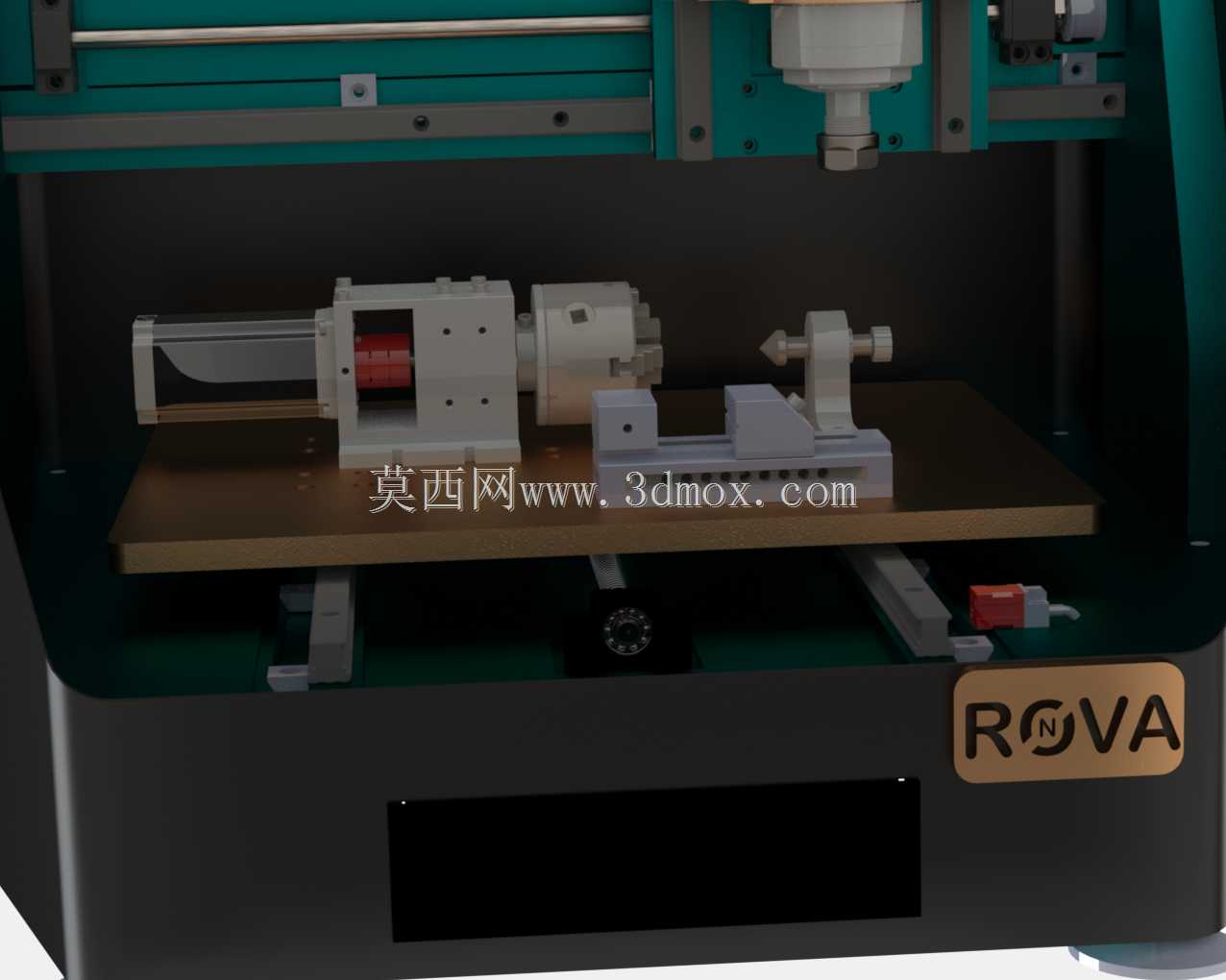

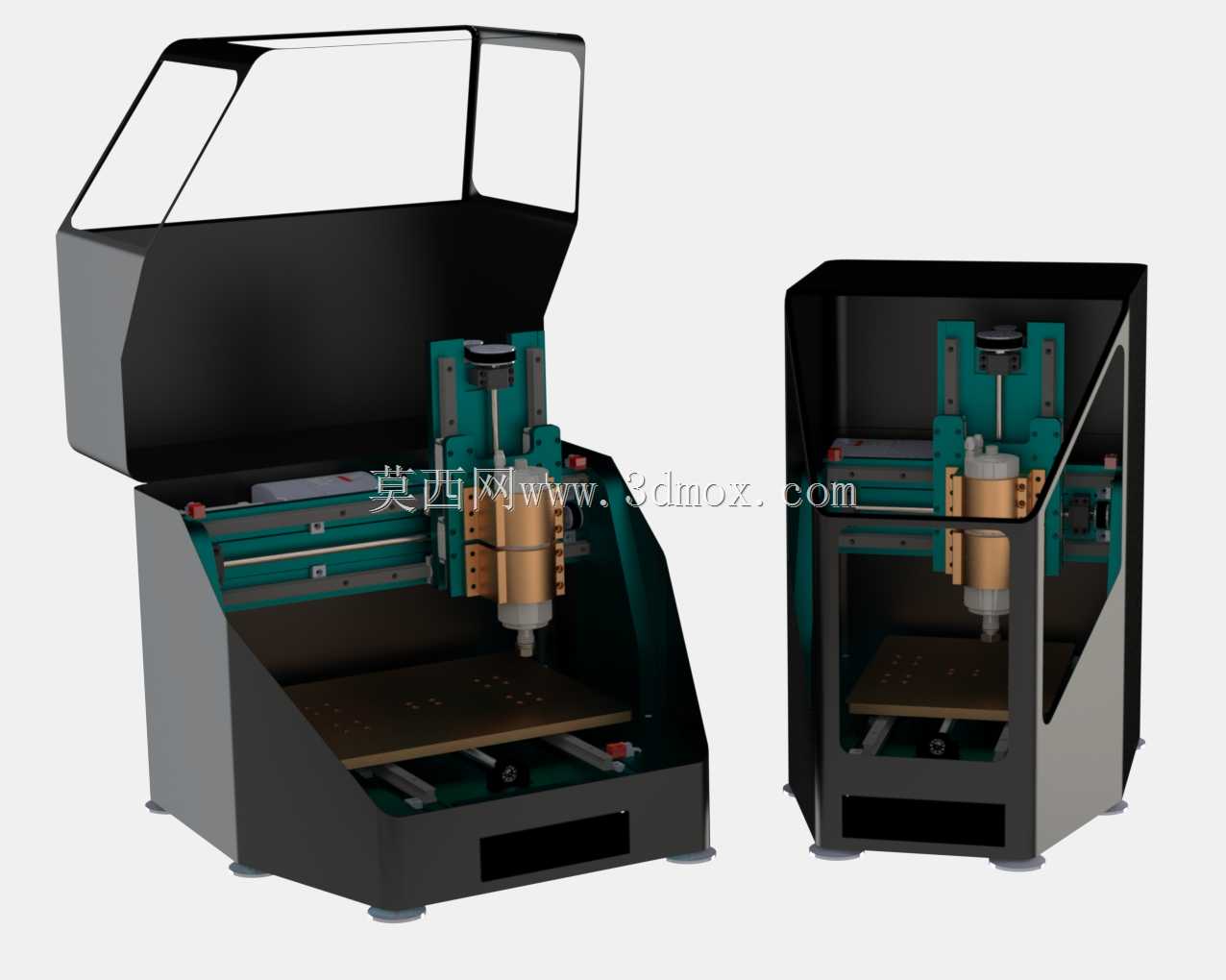

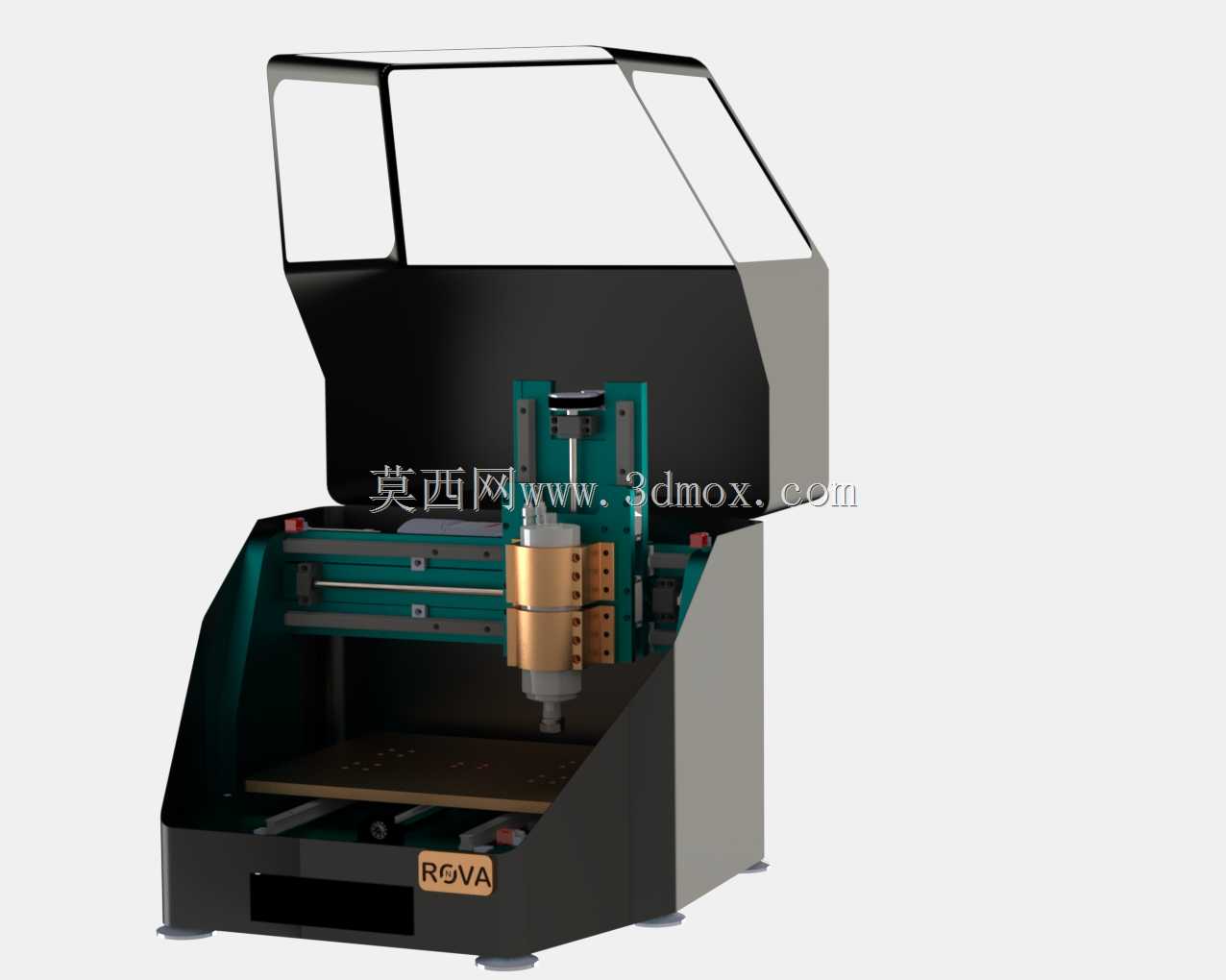

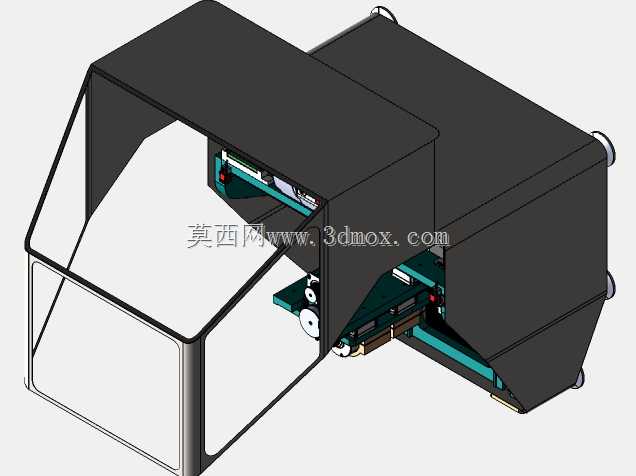

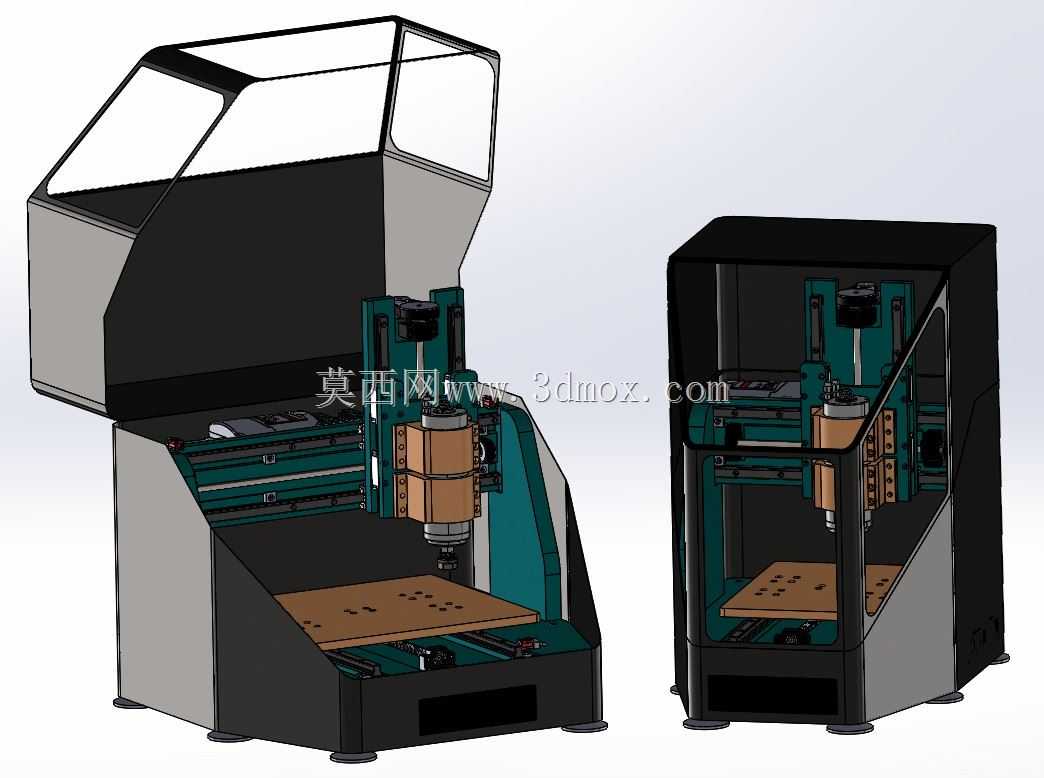

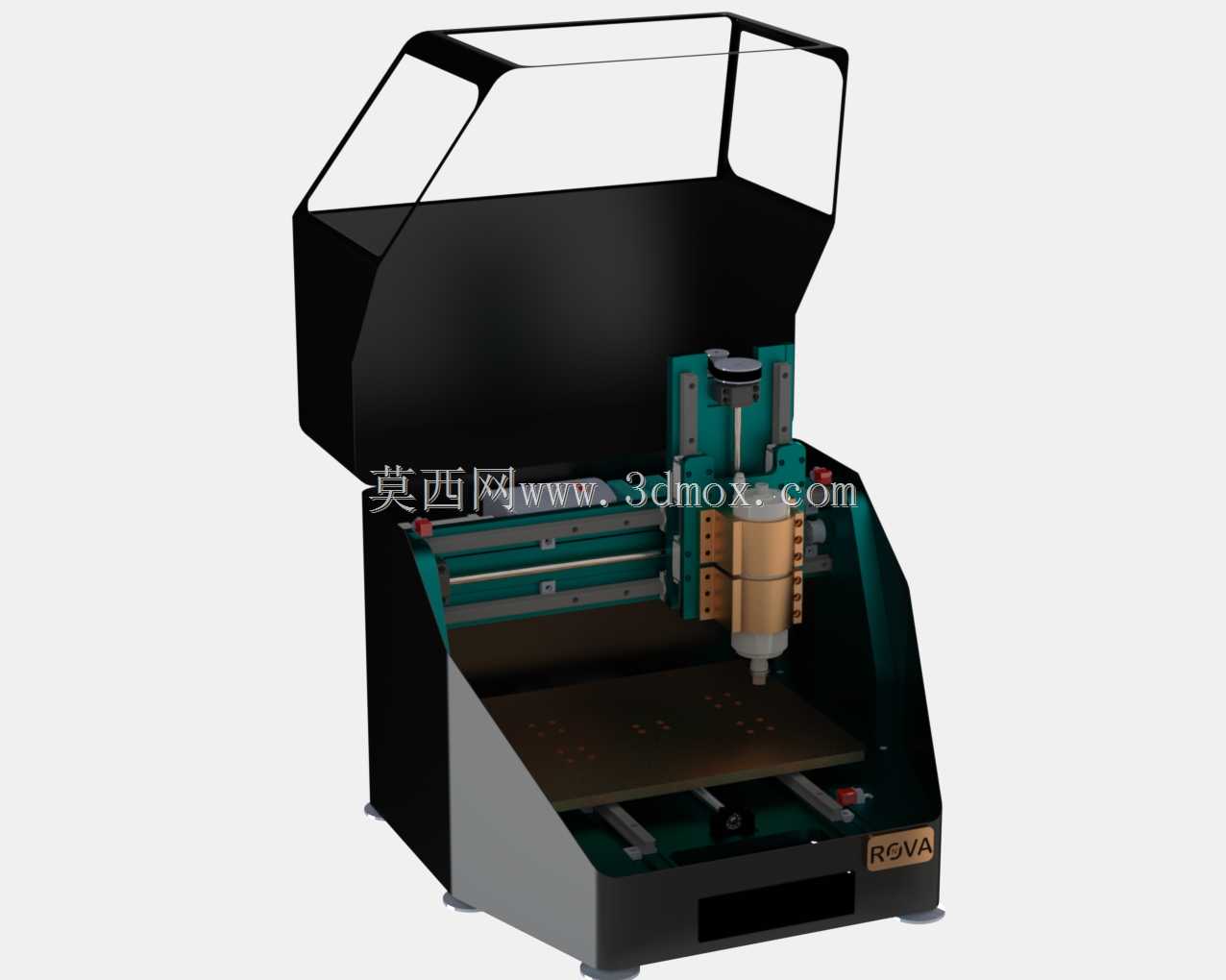

这款小型台式数控铣削设备，主要面向小尺寸零件的精密加工场景，适配教学实训、小型加工工坊、个人DIY加工以及企业研发打样等多元使用需求，可完成有色金属、工程塑料、软质金属等多种材质的平面铣削、沟槽加工、钻孔镗孔、简单三维曲面铣削等工序，相比大型立式加工中心，它的占地空间极小，无需专门的大型设备安装地基，普通稳固的工作台面即可完成部署，适配场地受限的加工场景。设备的X轴行程450mm、Y轴行程350mm、Z轴行程150mm，加工行程覆盖绝大多数小型精密零件的尺寸需求，工作台采用带标准T型槽的铸铁平台，可适配通用夹具、专用工装的快速装夹，能满足不同外形工件的夹持需求。整体结构采用龙门式动台布局，Y轴带动工作台做前后进给，X轴带动Z轴滑台做左右横向移动，Z轴搭载主轴单元做上下垂向进给，这种布局的结构刚性更均衡，运动部件的负载更稳定，能有效保证小行程下的加工精度，避免悬臂结构带来的刚性不足问题。外防护设计采用半封闭罩壳结构，既可以阻挡加工过程中切屑飞溅、切削液外溢，又不会占用过多操作空间，正面预留足够的操作开口，方便操作人员上下料、对刀以及观察加工状态，罩壳采用钣金折弯拼接工艺，兼顾防护强度与轻量化需求，不会给整体机架增加过多额外负载。主轴单元采用高转速电主轴配置，适配小直径刀具的高速切削需求，针对小型零件的精加工工序可获得更好的表面加工质量，进给系统采用精密直线导轨搭配滚珠丝杠传动，重复定位精度可满足小型精密零件的公差要求，传动间隙小，运动响应速度快，适配复杂轮廓的插补加工需求。设备的电气元件、驱动模块都集成在机身下部的腔体内部，走线规整，既可以避免加工过程中切屑、切削液对电气部件的侵蚀，也方便后期的维护检修，整体机架采用铸铁材质拼接，底座做了加重设计，可有效吸收加工过程中的振动，提升切削过程的稳定性，减少振刀纹的产生，提升工件加工质量。在设计过程中，充分考虑了台式设备的使用边界，整体重量控制在单人可借助简易工具移位的范围内，无需重型吊装设备即可完成场地转移，同时兼顾了设备的刚性需求，不会因为轻量化设计牺牲加工稳定性，各轴的行程限位做了软硬双重保护，避免超程运动带来的设备损坏，润滑点位做了集中引出设计，日常维护保养无需拆解外罩即可完成注油操作，降低后期使用的维护成本。
