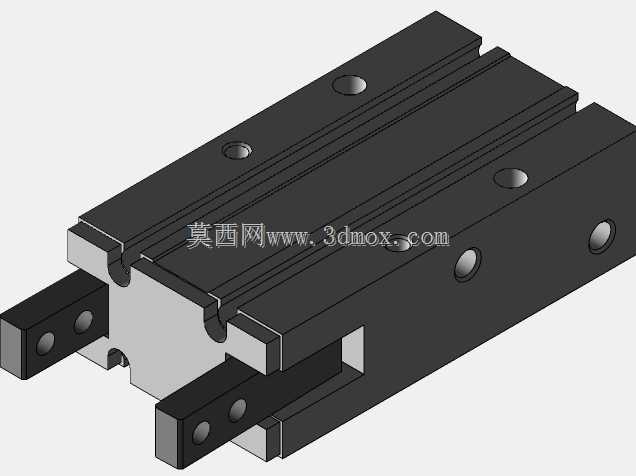

SMC型平行开闭气动夹爪结构设计

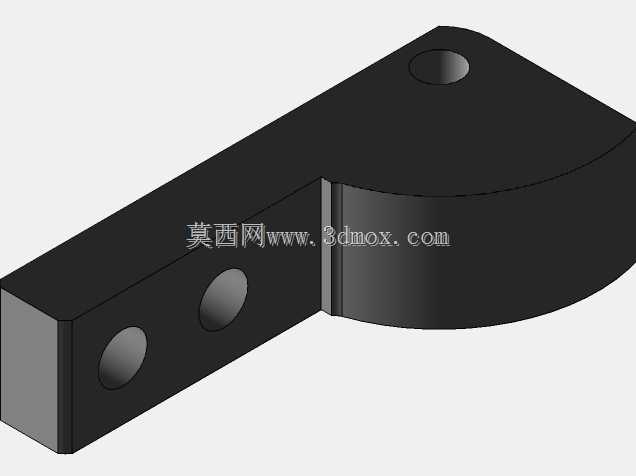

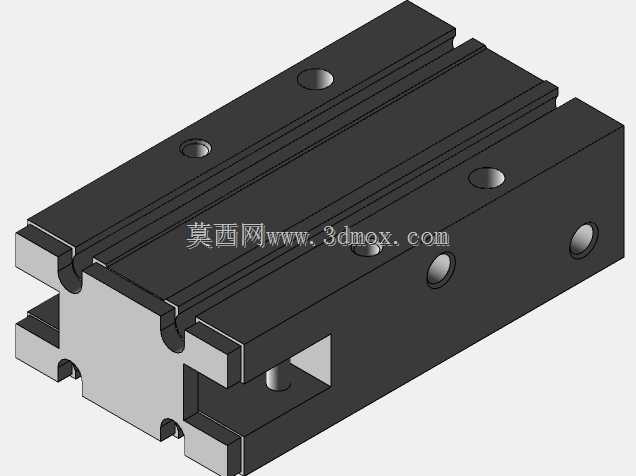

这款平行开闭气动夹爪是自动化产线中应用极广的末端执行元件，常见于3C电子组装、小五金件分拣、注塑件取料、轻载工件上下料等场景，作为气动系统的末端动作单元，负责完成工件的抓取、夹持、移位、定位等工序，适配行程范围内的规则块状、轴类小型工件，可配合多轴机械手、直线模组完成固定节拍的自动化作业。从结构设计来看，这款夹爪采用双活塞驱动的平行开闭结构，缸体集成了气路接口与活塞腔，两个夹指通过内部的十字滑块或者拨叉结构与活塞联动，保证两个夹指始终保持平行同步运动，不会出现单指偏移、夹持力不均的问题，相比摆杆式夹爪，平行夹爪的夹持对中性更好，不会在夹持过程中推偏工件，适合对定位精度有要求的装配工位。夹爪本体采用硬质阳极氧化铝合金作为主体材质，在保证结构强度的前提下尽可能降低自身重量，降低对机械手末端负载的要求，夹指安装面预留了标准的螺丝安装孔位，用户可以根据实际夹持的工件外形，自行设计定制夹指块，直接通过螺丝固定在夹爪的输出滑块上，不需要额外做转接结构，适配不同外形、不同材质的工件夹持需求，比如夹持软质塑胶件可以在定制夹指上贴附聚氨酯垫避免夹伤工件，夹持轴类零件可以加工V型槽提升夹持稳定性。从安装边界来看，这款夹爪的缸体顶面预留了两个贯通的安装孔，同时侧面也预留了定位销孔与安装螺纹孔，支持顶面安装、侧面安装两种固定方式，用户可以根据设备的安装空间选择对应的安装方式，不需要额外设计转接板，气路接口采用标准的M5螺纹接口，适配常规的气动快插接头，不需要特殊定制的气路配件。设计过程中，夹爪的活塞与缸体之间采用了耐磨密封圈，既保证气腔的密封性，又能降低活塞往复运动的磨损，提升夹爪的使用寿命，夹指滑块与缸体之间采用了精密的直线导向结构，保证夹指在开闭过程中没有晃动间隙，重复夹持定位精度可以控制在0.02mm以内，满足大部分自动化装配的精度要求。夹爪的开闭行程覆盖常用的小型工件夹持范围，夹持力可以通过供气压力进行调节，在0.1-0.7MPa的常规气动系统压力下，可以稳定输出对应范围的夹持力，用户可以根据工件的重量、材质调整供气压力，避免夹持力过大夹坏工件或者夹持力不足导致工件脱落。在实际设备选型过程中，需要提前确认夹爪的总长度、宽度、高度尺寸是否符合安装空间要求，同时要确认夹爪的单指行程是否满足工件的取放空间需求，比如工件需要从料道中取出时，要保证夹指张开后的开口量大于工件宽度2mm以上，避免取件时夹指刮蹭料道。另外夹爪的本体上预留了磁性开关的安装槽，可以配套磁性开关检测夹爪的张开、闭合到位状态，将信号反馈给设备的控制系统，实现夹爪动作的闭环检测，避免出现夹爪未到位就执行下一步动作的撞机风险。
