铝合金L型带加强筋支撑固定支座结构

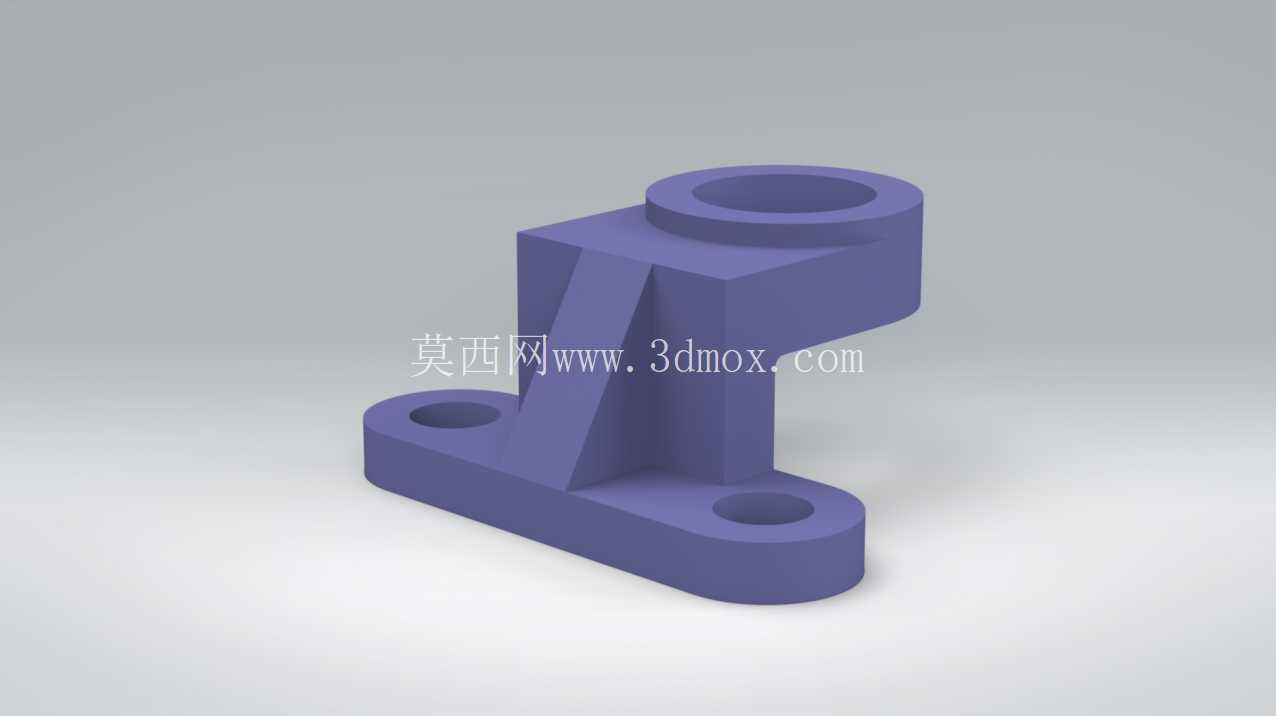

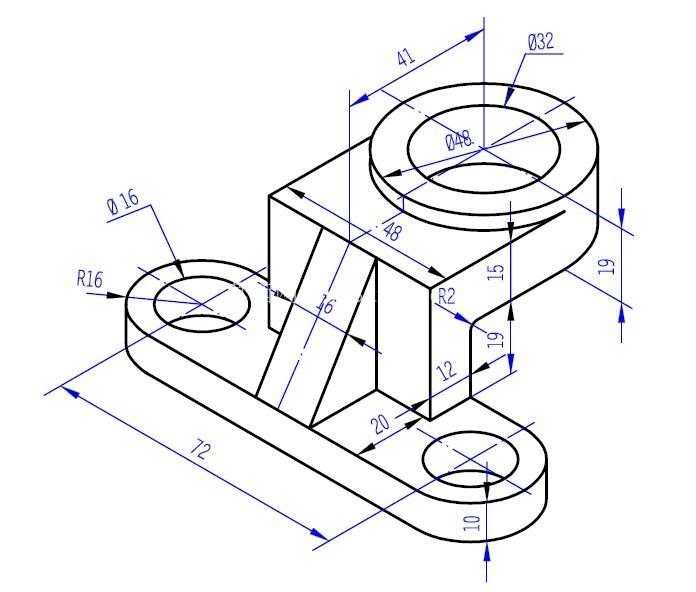

　　这款铝合金支撑支座在轻工自动化输送线、小型专用工装夹具、检测设备机架的辅助支撑点位应用十分普遍，日常接触的设备改造项目里，这类零件往往承担着轴类零件、导向杆、小型传感器安装支架的承载固定作用，区别于标准型材拼接的支撑结构，一体铸造成型的支座在抗振性、安装精度保持性上优势明显，不会出现型材拼接处长期受载后松动移位的问题。从结构设计逻辑来看，底部采用两端带安装孔的长圆形底板，两个沉头安装孔的孔距预留了足够的调整余量，现场安装时可以适配小范围的安装孔位偏差，不需要二次扩孔调整，底板的厚度经过载荷校核，在承受500N以内的径向偏载时不会出现明显的翘曲变形。中间的立板和底板之间设置了三角形加强筋，这处结构是整个零件的设计核心，很多新手建模时容易忽略加强筋的过渡圆角，实际生产中如果筋板和主体连接处没有R2-R3的过渡圆角，铸造冷却过程中很容易出现应力集中导致的裂纹，后续受载时也会从连接处直接断裂，建模时特意在筋板的所有连接位置做了均匀的圆角过渡，同时筋板的厚度控制在主体壁厚的0.8倍左右，避免铸造时出现厚薄不均导致的缩孔缺陷。

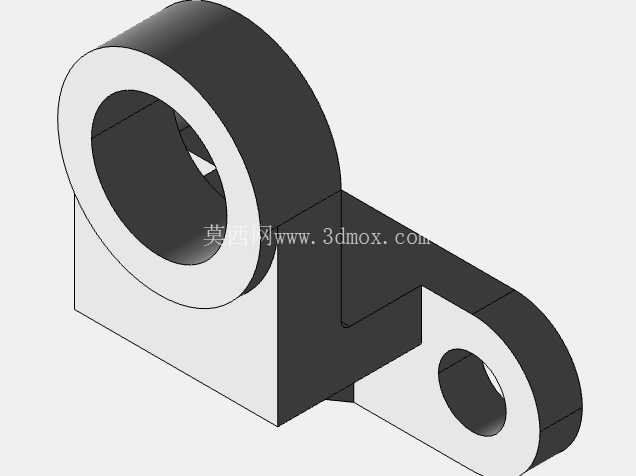

　　上部的同轴通孔是核心的功能安装位，孔的内壁预留了精加工余量，实际生产时毛坯铸造完成后，会以内孔和底板底面为基准做一次精加工，保证孔的轴线和底板安装面的平行度控制在0.02mm以内，满足配套导向轴或者铰接销轴的装配精度要求，孔的上端面做了小尺寸的倒角，既可以去除安装毛刺，也能方便装配时销轴的快速导入。从安装边界来看，整个零件的总高度控制在常规小型支撑件的常用尺寸区间，底板的宽度不会占用过多的安装面空间，上部凸台的外径比内孔大出足够的壁厚，保证螺纹连接或者过盈装配时不会出现壁部开裂的问题。

　　实际选型使用时，这类支座适合用在载荷不大但对安装稳定性有一定要求的工位，比如小型皮带线的张紧轮支撑、检测工位的导向杆固定座、工装夹具的铰接点位支撑，相比焊接式的支撑座，一体铸造成型的零件外观一致性更好，批量生产时的成本更低，也不需要做后续的焊后打磨、时效处理等工序。建模过程中需要注意几个容易出错的细节：一是底板上两个安装孔的沉头深度要匹配常用的内六角圆柱头螺钉尺寸，保证螺钉安装后头部不会高出底板平面，避免安装时出现干涉；二是上部通孔的两端都要做倒角处理，很多初学者只会给上端做倒角，忽略下端的倒角，实际装配时下端如果没有倒角，销轴穿过时很容易刮伤配合面的镀层或者产生卡滞；三是加强筋和立板、底板的连接处要做等半径的圆角过渡，不要出现圆角大小不一的情况，否则铸造时金属液的流动阻力不一致，容易在筋板末端产生浇不足的缺陷。

　　另外零件的所有棱边都做了0.5mm的倒钝处理，避免安装调试时划伤操作人员，这也是机械结构设计里很容易被忽略的细节，很多三维模型只做主体结构，不做棱边倒钝，实际生产出来的零件边缘锋利，很容易造成安全隐患。这类支撑件虽然结构简单，但是在设备里的用量很大，设计时既要满足强度和安装要求，也要兼顾铸造工艺的可行性，不能只追求外观简洁而忽略工艺性，比如如果把加强筋去掉，单纯靠加厚立板来保证强度，不仅会增加零件的重量和材料成本，还会因为壁厚过大导致铸造内部出现缩松，反而降低零件的整体强度。
