VTOL飞机参数化垂直起飞推力喷嘴结构

在垂直起降飞行器的动力系统设计中，推力转向喷管是直接决定悬停稳定性、过渡飞行平顺性以及短距起降效率的核心部件，本次设计的参数化垂直起飞喷嘴，正是针对小型VTOL无人机、轻型短距起降载人飞行器的动力匹配需求开发的专用排气转向结构。从实际应用场景来看，这类喷嘴主要适配小推力级涡喷、涡扇动力单元，覆盖多旋翼复合翼无人机、垂直起降公务机、舰载轻型短距起降飞行器的动力排气段，需要在垂直起飞、悬停、平飞过渡、巡航平飞、垂直着陆多个飞行模态下，完成排气流向的精准调控，避免推力偏斜带来的姿态控制偏差，同时尽可能降低排气转向过程中的推力损失。

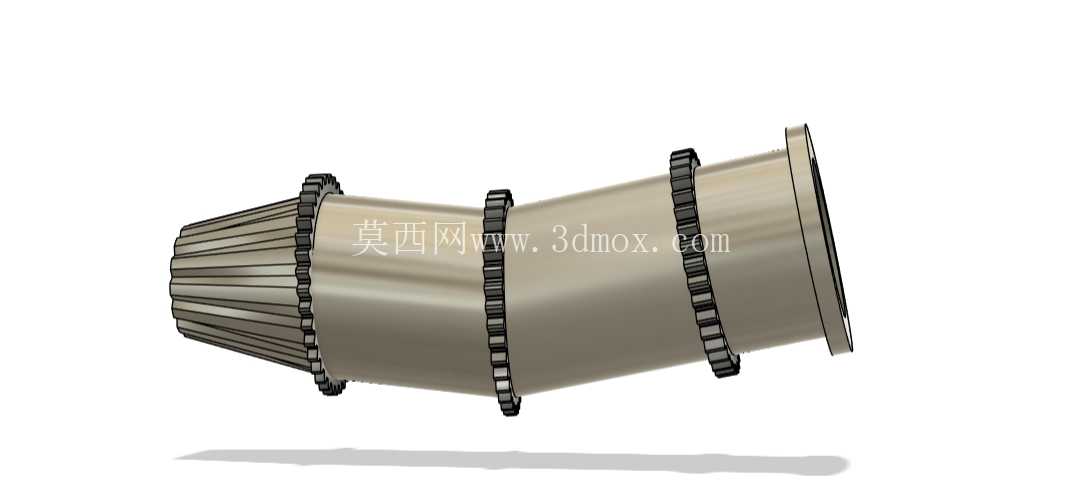

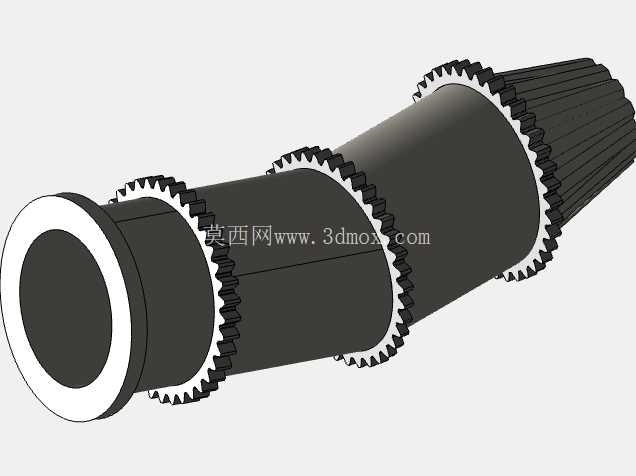

从功能特性层面看，该喷嘴摒弃了传统折流板外置转向的结构形式，采用内置旋转调节机构配合气动优化的型面轮廓，实现排气流向的连续可调，转向调节范围可覆盖从垂直向下到水平向后的全区间，调节过程中流道截面无突变，能够避免局部涡流带来的推力损耗，经流道仿真验证，全调节行程内的推力损失可控制在较低区间，远优于外置折流板方案。喷管外壁设置的多道环形齿状结构，一方面是作为旋转调节机构的传动啮合面，与驱动齿轮配合实现喷管段的转角精准控制，齿形参数经过匹配设计，可保证传动过程无背隙，转角控制精度满足飞控系统的推力矢量响应要求；另一方面，环形凸缘结构也可作为喷管段的安装定位基准，与机身后段的安装支座配合，保证同轴度公差符合装配要求，避免高速排气下出现结构振动。

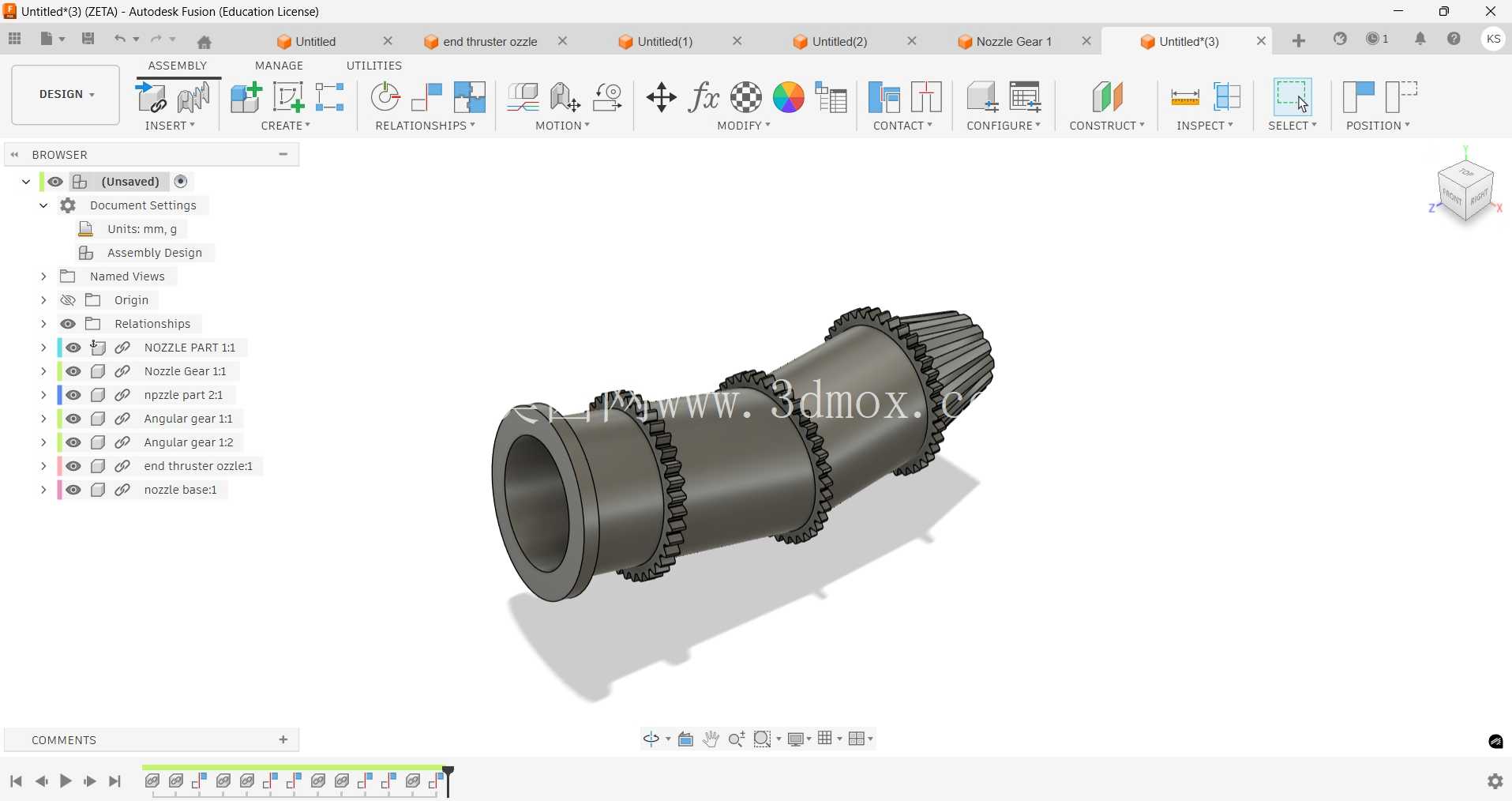

设计过程中采用全参数化建模逻辑，所有型面参数、齿形尺寸、安装接口尺寸均可根据匹配的发动机排气流量、安装空间边界进行快速调整，无需重新构建基础特征。流道型线采用气动优化的收敛-过渡轮廓，入口段为等直径圆柱面，可直接与发动机排气法兰对接，接口尺寸可根据不同型号的发动机排气口参数做适配调整，中段为平滑过渡的弯扭段，保证排气转向过程中气流贴壁流动，无明显分离区，出口段根据推力矢量的分配需求做了型面修型，可在垂直喷射状态下保证排气流均匀向下，避免气流冲刷机身结构带来的额外热负荷与结构载荷。

从安装边界来看，该喷嘴的整体轴向长度、最大外径均根据轻型VTOL飞行器的后机身安装空间做了适配，入口法兰的连接孔位可根据发动机安装边的孔位参数做对应调整，喷管旋转段的驱动接口预留了标准的传动连接位，可匹配舵机、液压马达等不同类型的驱动元件，安装时仅需要保证喷管入口与发动机排气口的同轴度，以及旋转机构的转动行程无干涉即可完成装配，无需对机身结构做大规模修改。结构强度层面，喷管主体采用耐高温合金材料适配设计，壁厚参数根据排气温度、压力载荷做了匹配计算，可承受涡喷发动机排气的高温高速冲刷，同时环形齿结构与主体一体化设计，避免了装配式齿圈带来的连接松动风险，在长期振动工况下可保持传动精度稳定。

在实际飞行工况中，该喷嘴可配合飞控系统的姿态控制信号实时调整喷口角度，在悬停状态下通过微喷口角度修正实现姿态的快速调整，降低对旋翼或气动舵面的控制依赖；在过渡飞行阶段，喷口角度从垂直向水平连续平滑调整，保证推力方向的连续变化，避免飞行姿态出现突变；在巡航阶段喷口保持水平状态，此时喷管型面可作为常规收敛喷管使用，排气流动效率高，不会带来额外的巡航阻力。针对短距起降场景，该喷嘴可在起飞阶段将喷口调整至下偏角度，为飞行器提供直接的升力分量，大幅缩短起飞滑跑距离，对于舰载、野外无长跑道场景下的飞行器使用有极强的适配性。
