集成10:1减速齿轮头的42规格步进电机

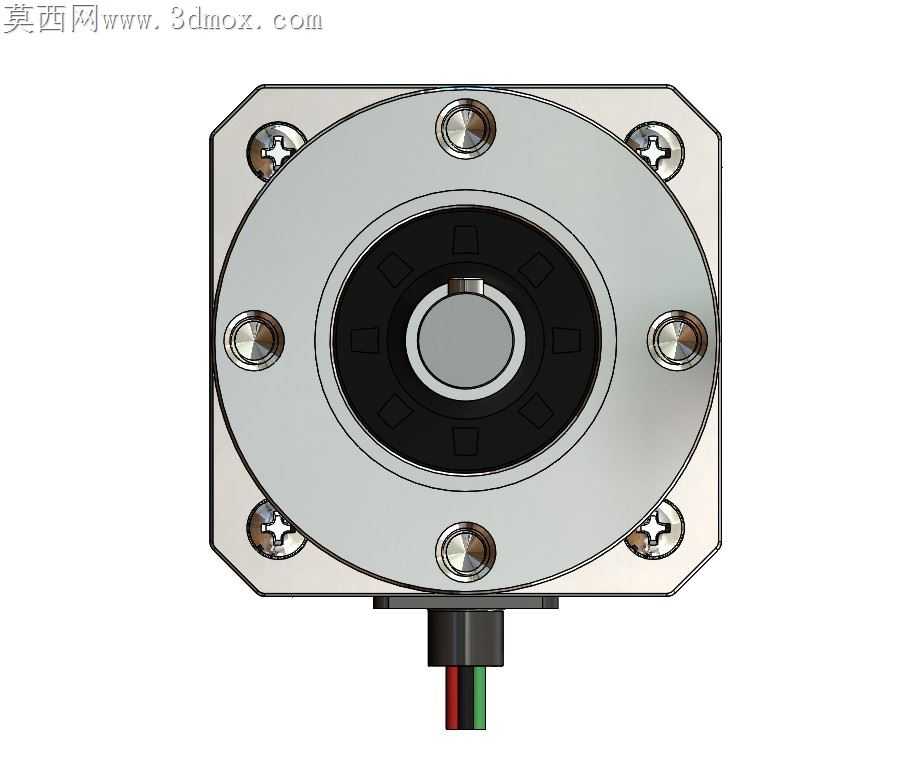

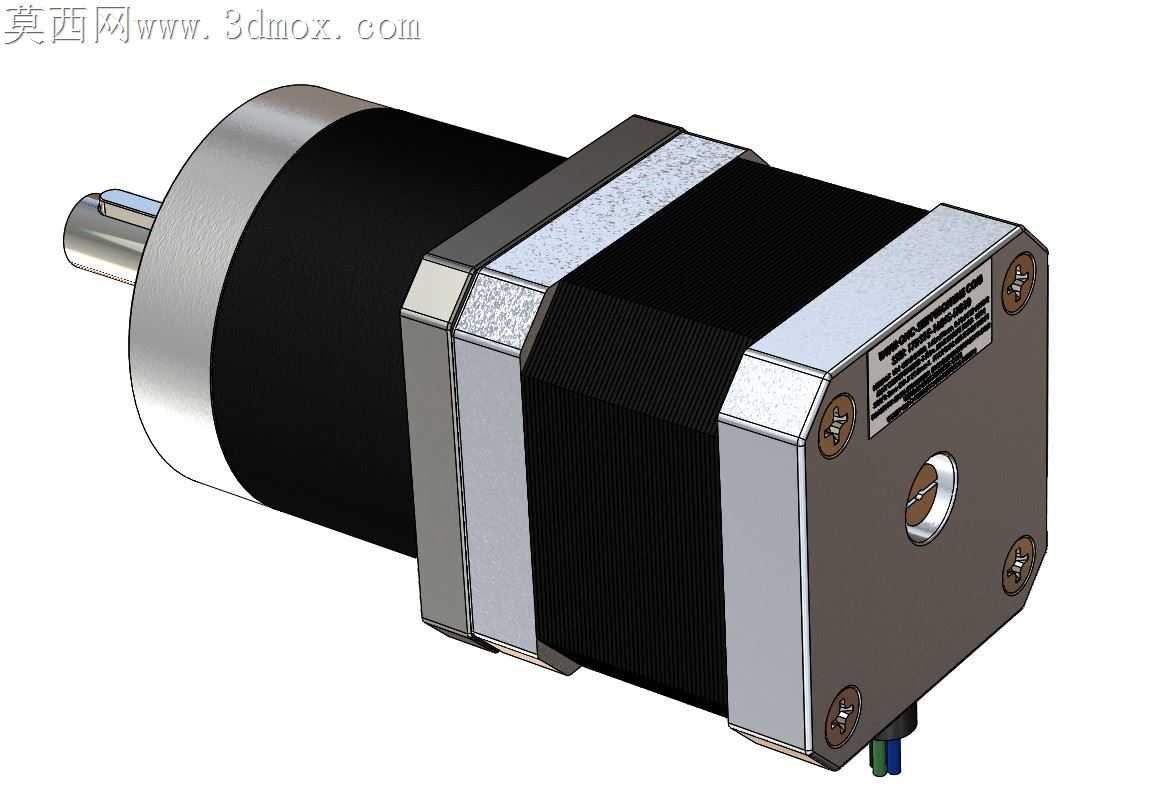

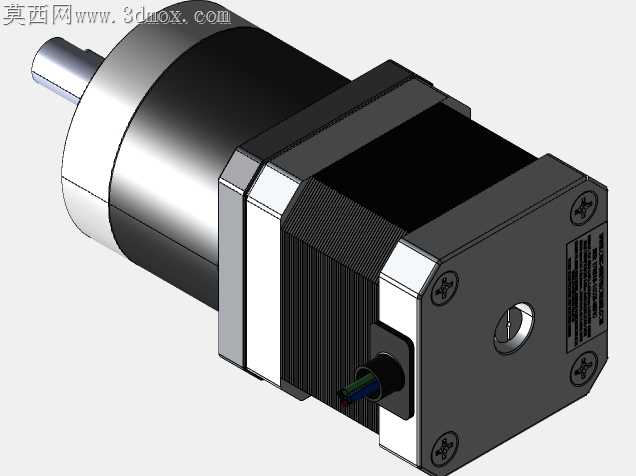

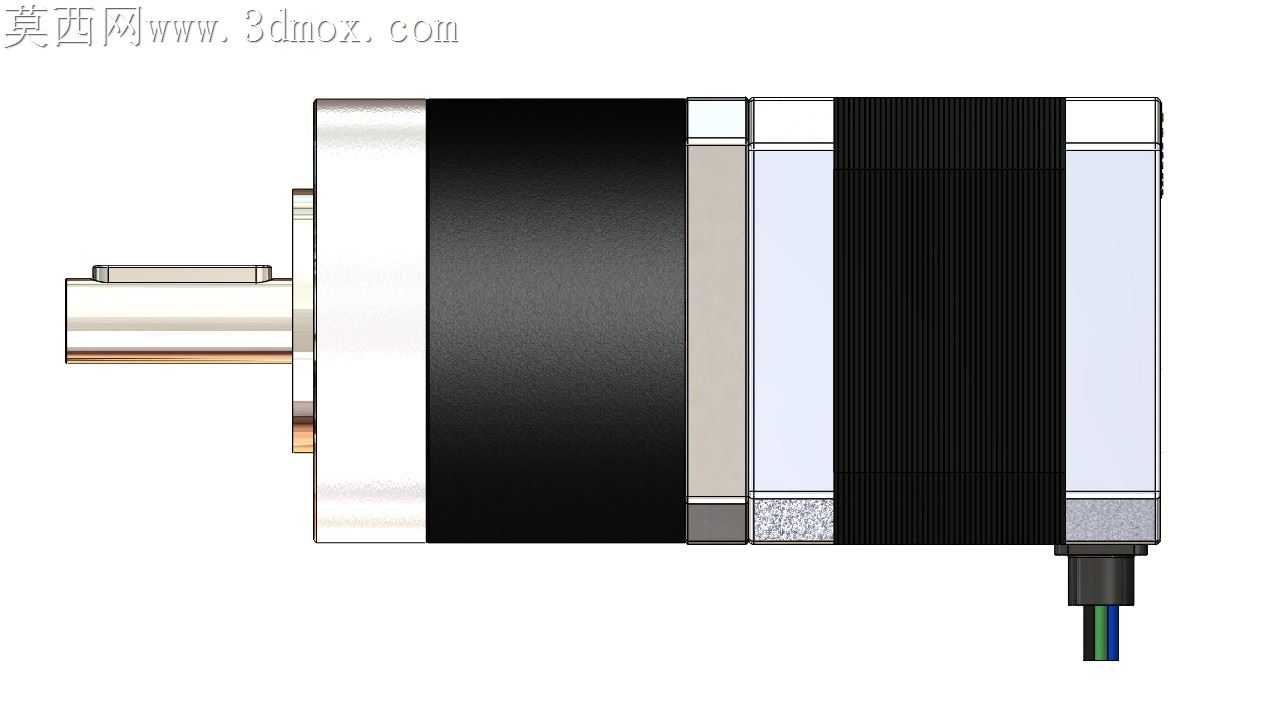

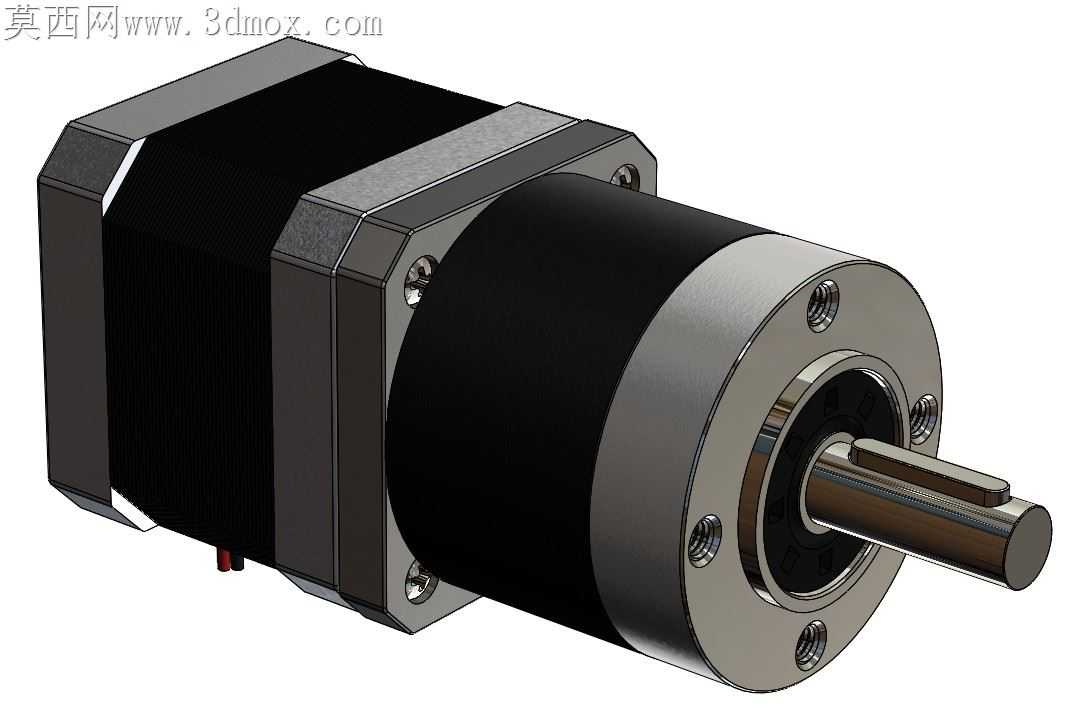

常规NEMA17步进电机直连负载时，低转速区间扭矩波动大，带载启动容易出现失步，直连齿轮传动又会因为安装同轴度偏差，导致齿轮偏磨、运行噪音陡增，这套集成10:1行星齿轮头的步进电机结构，从加工适配层面解决了分体装配的诸多公差痛点。齿轮箱输出端的法兰安装面做了0.02mm的沉台定位设计，和设备安装板贴合时不需要额外打定位销，靠沉台的过盈配合就能抵消安装螺丝锁紧时的偏移量，输出轴的键槽采用了慢走丝加工的公差带，和配套联轴器配合时，间隙控制在0.01mm以内，正反转切换时不会出现回程空程。电机本体和齿轮箱的连接段，做了嵌入式的止口结构，四个固定螺丝的孔位和电机端盖的安装孔同轴度偏差控制在0.015mm以内，压装行星轮架的时候，不会因为壳体不同心导致行星轮和内齿圈出现偏载，内齿圈采用了和齿轮箱壳体一体化的加工方式，摒弃了传统分体压装齿圈的结构，避免长期正反转冲击下齿圈松动移位。行星轮的销轴和轮架的配合孔采用了选配公差，三个行星轮的齿侧间隙一致性偏差不超过0.008mm，运转时三个轮的受力均匀，不会出现单轮过载崩齿的问题。电机后端的出线端做了橡胶护线套的嵌装槽，护线套压入后和壳体端面齐平，不会因为设备布线拉扯导致线芯和定子接线端脱开，定子绕组的端部和齿轮箱端盖之间预留了0.5mm的隔热间隙，齿轮箱长期运转产生的热量不会直接传导到绕组，避免高温下绕组绝缘层加速老化。输出轴的轴伸端做了防锈发黑处理，轴肩位置做了R0.3的圆角过渡，避免应力集中导致轴断裂，齿轮箱内的润滑脂储油腔做了迷宫式密封结构，输出轴转动时润滑脂不会从轴缝渗漏，也能阻挡外部的粉尘碎屑进入齿轮啮合区。这套结构在加工时不需要复杂的专用工装，普通数控车床和加工中心就能完成所有壳体零件的加工，零件的互换性强，批量生产时的装配良品率能提升近三成，后期维护时只需要拆开连接螺丝就能更换磨损的行星轮，不需要整体报废电机和齿轮箱，适配小型自动化设备、3D打印传动机构、小型机械手关节等对安装空间和传动精度有要求的场景，低速大扭矩的输出特性也能省去额外加装减速机构的空间，让设备整体结构更紧凑。
