海顿25443-05-A36直线步进机结构设计

　　这款PM屏蔽双极直线步进执行器，在小型精密位移控制场景里的适配性极强，日常做设备选型时，经常会在光学调焦机构、医疗微量进给装置、小型精密工装的位移调节单元里碰到同规格产品的应用。它的引线线径为0.024英寸，也就是0.61mm，布线时不需要预留过大的走线空间，端部接线端子做了分色处理，红、蓝、黑三色线对应双极绕组的不同相位，现场接线时能快速区分相序，减少接错线导致的电机失步、反转问题。

　　从结构设计逻辑来看，这款产品采用了PM永磁屏蔽式的磁路结构，双极驱动的设计能在同等框架尺寸下输出更大的保持力矩，避免小尺寸电机在带载推进时出现丢步问题。端部的俘虏螺纹端设计，是这款直线步进机的核心结构特点，和常规旋转步进电机外加丝杠螺母的传动结构不同，它把螺纹传动副直接集成在电机转子内部，省去了额外的传动连接环节，既压缩了整体安装长度，也消除了外接传动带来的回程间隙，在需要微米级重复定位精度的进给场景里，这种集成结构的优势非常明显。它的最大行程为13mm，这个行程参数刚好覆盖了绝大多数小型精密调节的位移需求，比如实验室分析仪器的试剂推进、精密检测设备的探头进给、小型自动化设备的工位微调，都不需要额外增加位移放大或者缩减机构，直接安装就能满足行程要求。

　　安装边界方面，这款电机采用了带两个安装孔的法兰耳式安装结构，法兰上的安装孔位公差按照精密传动件的常规配合要求设计，安装时只需要在安装基板上加工对应位置的光孔或者螺纹孔，用M3规格的紧固件就能完成固定，不需要额外设计复杂的安装转接座。电机本体的框架尺寸为25000系列对应的25mm见方规格，径向安装空间只需要预留直径30mm左右的避让区域即可，轴向总长度从输出轴端面到尾部接线端的尺寸控制得非常紧凑，在空间受限的小型设备内部布局时，不会和周边的电路板、结构件产生干涉。输出端的轴端做了防转设计，和负载连接时不需要额外增加防转结构，就能避免轴跟转导致的直线进给失效。

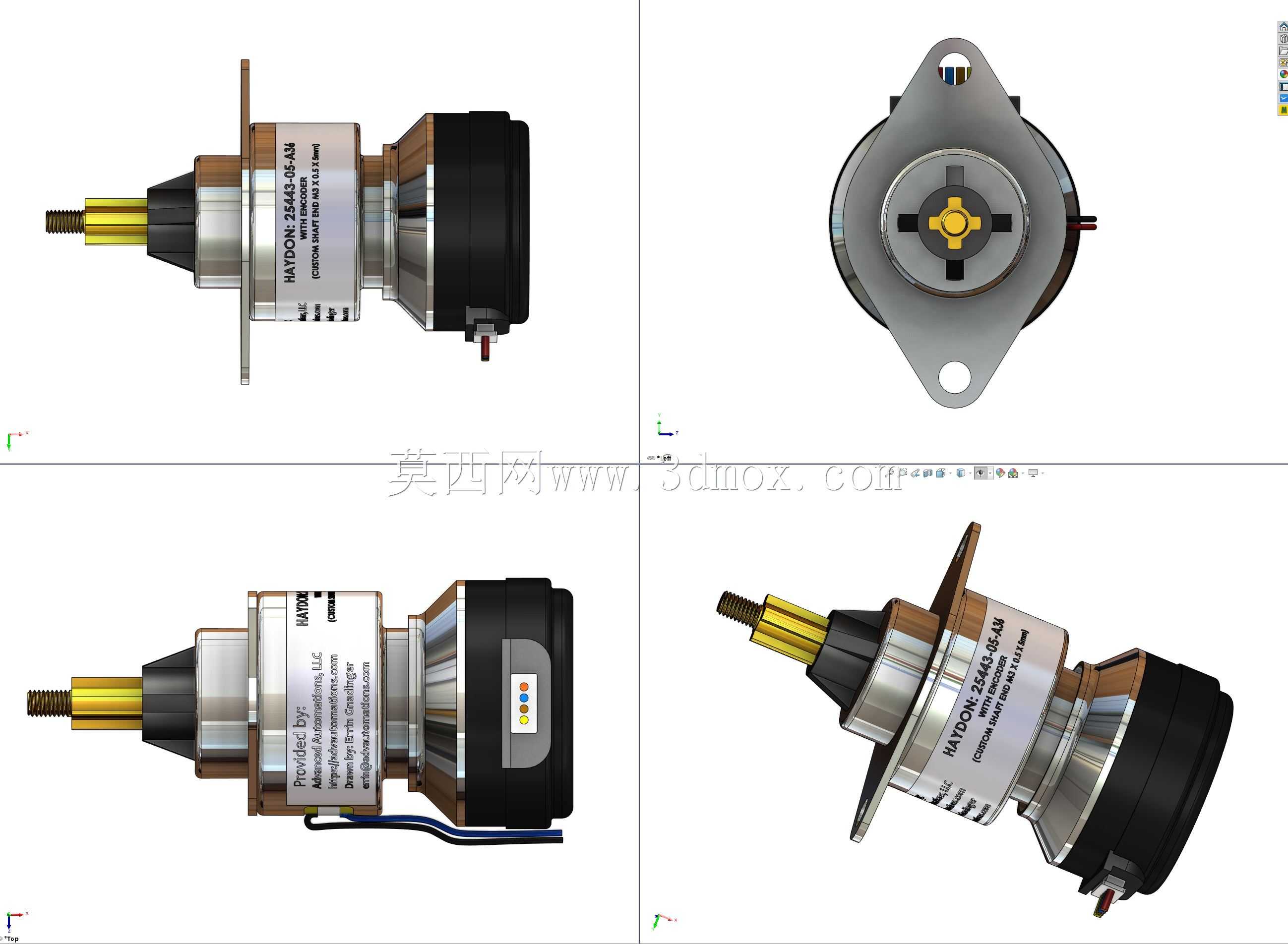

　　驱动适配层面，这款电机匹配DRV8825驱动芯片对应的驱动参数，最大驱动电压为5VDC，和市面上绝大多数小型控制板的供电等级匹配，不需要额外增加升压或者降压模块，直接从控制板取电就能完成驱动接线。驱动板的接线端直接集成在电机尾部，省去了额外的接线转接工序，布线时只需要把驱动输出线直接接到电机尾部的接线端子上即可，能减少设备内部的走线长度，降低电磁干扰对驱动信号的影响。在实际做结构建模时，这款电机的外形细节还原度很高，法兰安装孔的位置、输出轴的伸出长度、尾部接线端子的尺寸、引线的出线方向都和实物一致，导入装配体后不需要再做额外的尺寸修正，就能直接用来做设备的布局干涉检查、安装孔位配做，能大幅缩短结构设计阶段的建模时间。

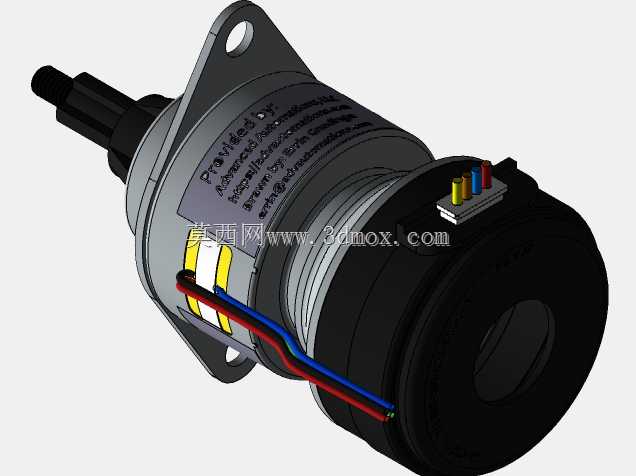

　　在实际应用中，这类集成式直线步进机经常用来替代传统的“旋转电机+联轴器+丝杠”的传动方案，在小行程、小负载、高精度的位移场景里，它的集成度更高，装配工序更少，后期维护的难度也更低。比如在小型点胶设备的胶头进给调节里，用这款电机直接驱动胶头做Z向微调，不需要额外设计传动支架，整体结构能缩小近三分之一；在精密阀门的开度控制里，它的直线输出直接连接阀芯，能精准控制阀门的开度，调节精度可以达到0.01mm级别，完全满足小流量精密控制的需求。做三维建模时，模型把电机外壳的散热筋结构、标签区域的凹凸细节、引线的弯折半径都做了还原，不仅能用来做结构装配验证，也能用来做设备的外观渲染，输出的装配效果图不需要再额外修图就能用于方案评审。

　　需要注意的是，安装这款电机时，输出轴的负载同轴度要控制在0.1mm以内，避免侧向力过大导致内部螺纹副异常磨损，降低使用寿命；接线时要注意绕组的相序匹配，双极驱动的绕组如果接反，会导致电机转向反向，直线进给的方向也会随之出错，初次调试时要先做空载点动测试，确认进给方向正确后再连接负载。另外，电机的最大推力和驱动电流直接相关，选型时要核算实际负载的阻力，避免负载超过电机的最大输出推力导致堵转，长时间堵转还会导致电机绕组过热损坏。
