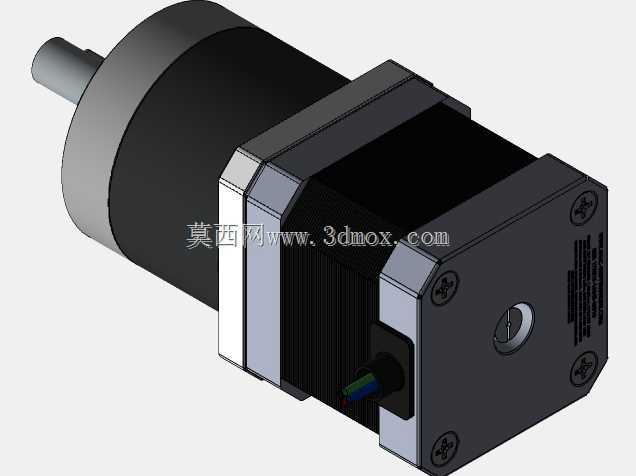

NEMA17带10:1行星齿轮头步进电机结构

　　做小型自动化设备选型和结构设计的工程师，大概率都接触过NEMA17规格的步进电机，这类42mm安装法兰的动力部件，是桌面级设备、小型输送机构、精密定位模组里最常用的动力源之一，但常规直出轴的NEMA17步进电机，输出扭矩有限，在需要低速大扭矩、同时对安装轴向长度有约束的场景里，直连电机往往很难同时满足扭矩和安装空间的要求，集成行星齿轮减速头的一体式步进电机，就是针对这类场景开发的动力组件。

　　这款带10:1减速比齿轮头的NEMA17步进电机，在结构设计上把行星减速级和步进电机本体做了一体化集成，省去了用户自行搭配减速箱、做同轴度校准、设计连接法兰的工序，从安装边界来看，电机本体部分沿用标准NEMA17的安装尺寸，法兰端面的安装孔位、止口直径完全符合通用42步进电机的安装规范，设备原有安装42步进电机的固定位不需要做任何修改，就能直接替换安装，这一点在旧设备改造、现有模组升级的场景里实用性很强，不需要重新加工安装板，也不用调整传动副的中心距，能大幅缩短改型的设计和装配周期。

　　从功能特性来看，前端集成的行星齿轮头采用10:1的减速比，这个减速比属于行星减速步进电机里的常用规格，既不会因为减速比过大导致输出转速过低，也能把步进电机的输出扭矩放大近10倍，同时行星齿轮结构本身的背隙控制表现较好，相比同步带减速、普通直齿轮减速的结构，同轴度更高、传动刚性更强，在需要频繁正反转、定位精度有一定要求的场合，比如小型点胶机的Z轴升降、桌面雕刻机的进给轴、3D打印机的挤出机构、小型分拣设备的拨料机构里，这类集成减速头的步进电机既能提供足够的输出扭矩带动负载，又能保证传动过程中的位置精度，不会因为传动间隙导致定位偏差。

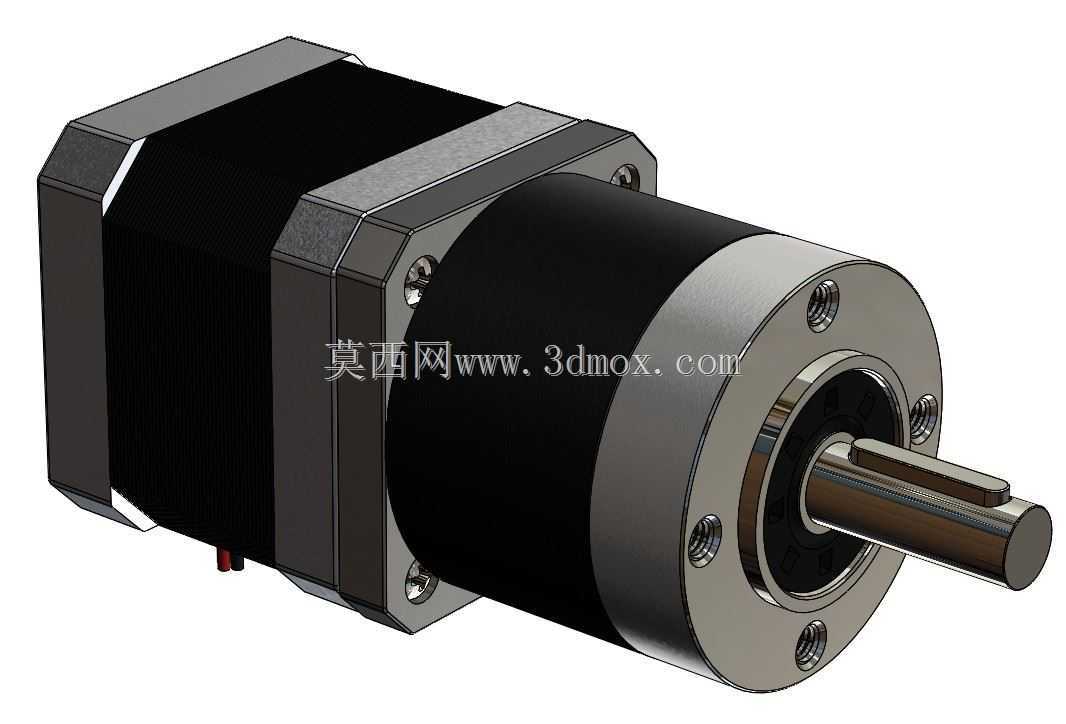

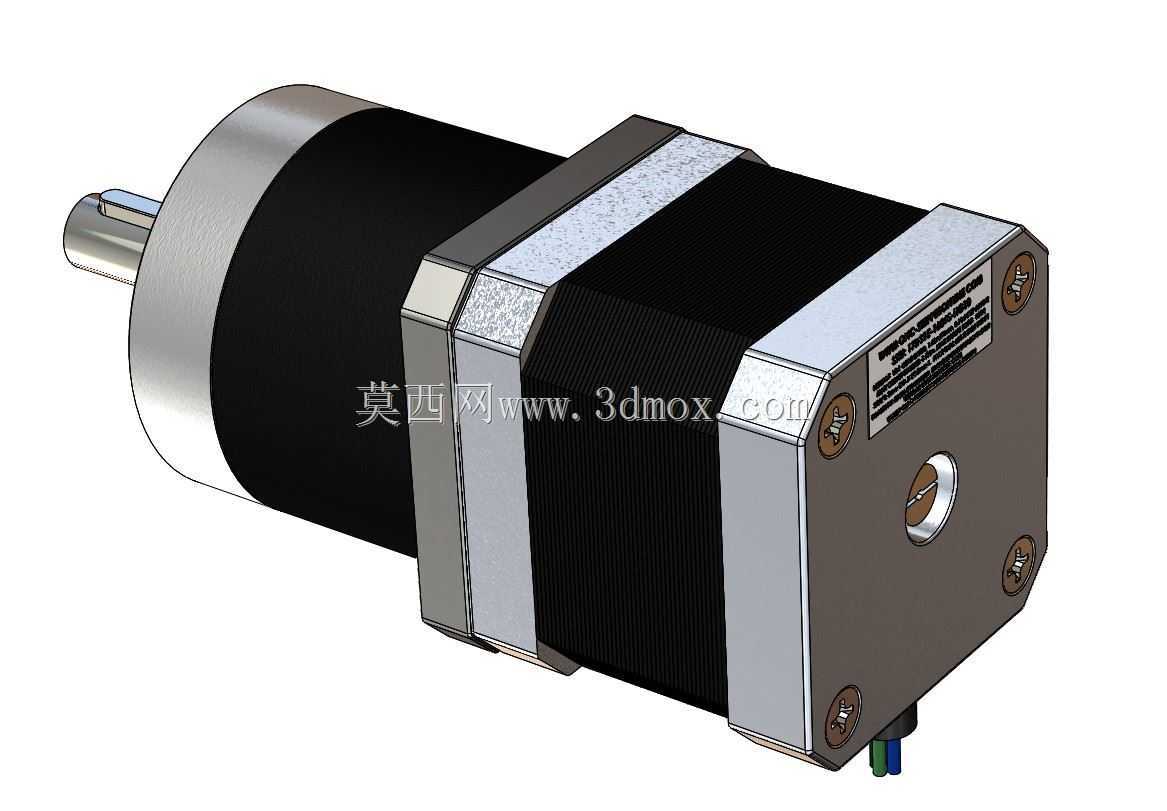

　　设计思路上，这款产品把减速箱的输出轴端做了标准轴径设计，轴上加工有配套的平键槽，用户在装配同步轮、联轴器、齿轮等传动件的时候，可以直接选用标准孔径的配套零件，不需要额外做轴的二次加工；电机本体和减速箱的连接部分采用定位止口加周向螺丝锁紧的结构，保证电机输出轴和减速箱输入轴的同轴度，避免高速运转时因为不同心产生的振动、噪音和额外磨损；电机尾部预留了出线位置，引线长度和线序也沿用常规两相四线步进电机的定义，和市面上主流的步进驱动器完全兼容，用户不需要重新调整驱动器的接线和参数设置，就能直接驱动使用。

　　在实际应用场景里，这类集成减速头的步进电机，相比单独采购步进电机和行星减速箱自行组装，有很明显的优势：自行组装的时候，很容易出现电机轴和减速箱输入轴连接不同心、锁紧螺丝松动导致传动失效的问题，而且自行组装后的整体轴向长度往往比一体式的更长，在安装空间局促的小型设备里，很容易出现和周边结构干涉的问题；而一体式结构在设计阶段就已经把电机和减速箱的配合尺寸做了优化，整体轴向长度更短，结构更紧凑，同时出厂前已经完成了齿轮间隙的调整和运转测试，装配后的传动一致性更好，不需要用户在装配环节做额外的调试工作。

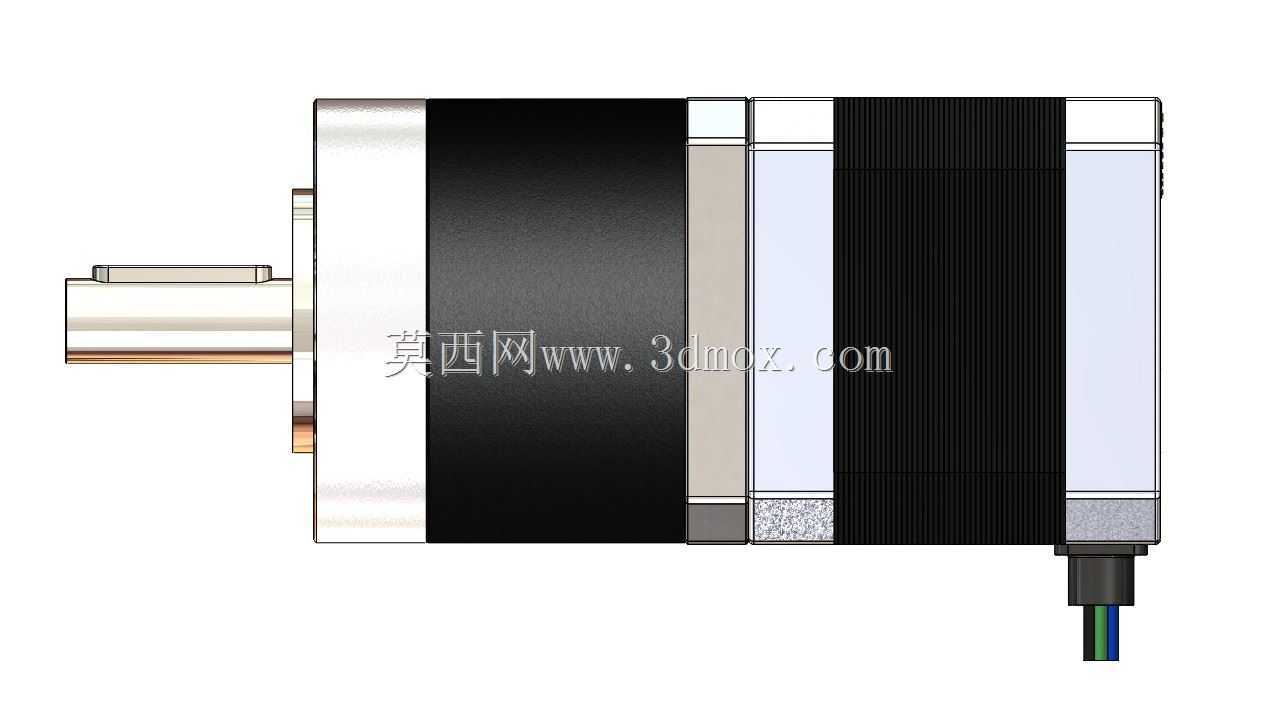

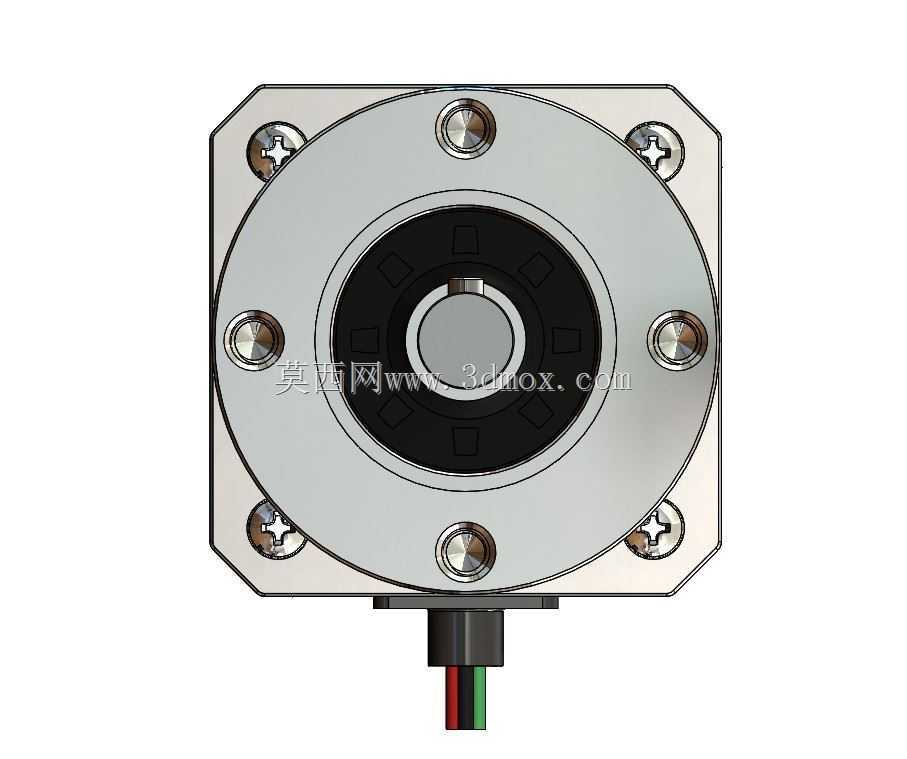

　　从安装边界的细节来看，减速箱输出端的法兰尺寸比电机本体的42mm法兰略小，输出轴的伸出长度也做了标准化设计，在设计安装结构的时候，只需要按照标准NEMA17电机的安装孔位做固定结构，输出端的传动件避让空间按照减速箱的外径预留即可，不需要额外设计复杂的连接转接件；电机本体的截面尺寸保持42mm见方的标准规格，设备上原有用来固定42步进电机的支架、压块都可以直接复用，能大幅减少设计过程中的非标零件数量，降低加工和装配的成本。

　　在传动性能的匹配上，10:1的减速比搭配两相步进电机，刚好适配大多数小型自动化机构的运行转速需求，常规NEMA17步进电机的空载转速在每分钟几百转的区间，经过10:1减速后，输出轴的转速落在每分钟几十转的常用区间，刚好匹配小型输送带的运行速度、精密滑台的进给速度、回转工作台的分度速度等工况，同时减速后电机的转动惯量和负载端的惯量匹配更合理，能有效避免步进电机在带载启动时出现的失步、过冲问题，提升设备运行的稳定性。

　　结构细节上，减速箱的外壳采用金属材质，既可以保证齿轮组的支撑刚性，也能在运转过程中把齿轮啮合产生的热量及时散发出去，避免长时间运转时减速箱内部温度过高导致润滑脂失效；输出轴采用轴承支撑结构，能承受一定的径向负载和轴向负载，在直接带动滚轮、小齿轮等负载的时候，不需要额外加装支撑轴承座，简化了整体的传动结构设计。
