集成V2阻尼器的42规格步进电机结构设计

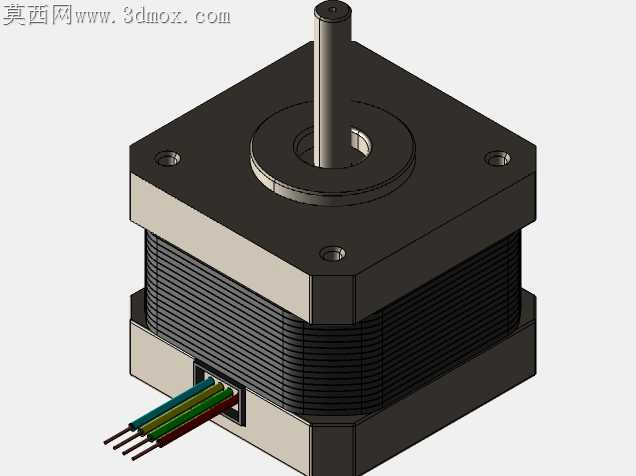

常规开环步进电机在低速启停阶段容易出现转子过冲、定位震荡的问题，尤其是3D打印机挤出、医疗设备送料这类需要频繁正反转的工况，轴端的余振会直接传递到执行端，造成进给纹路不均、定位偏差超差的问题。这款集成V2阻尼器的NEMA17步进电机，在结构设计上直接把阻尼缓冲层整合在电机前端盖与输出轴的衔接位置，没有采用额外外挂阻尼块的方案，避免了外接配件带来的轴系同轴度偏差。

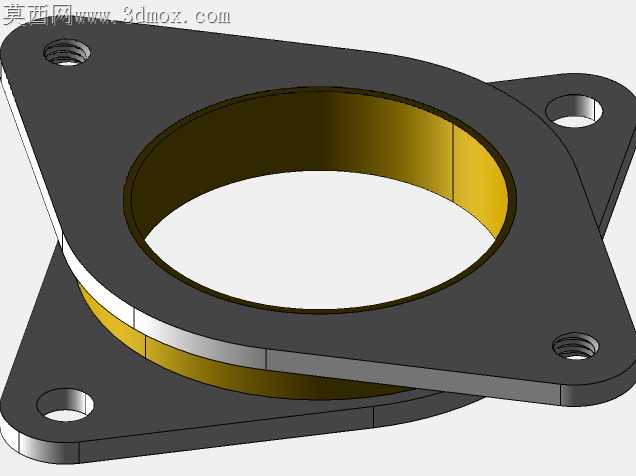

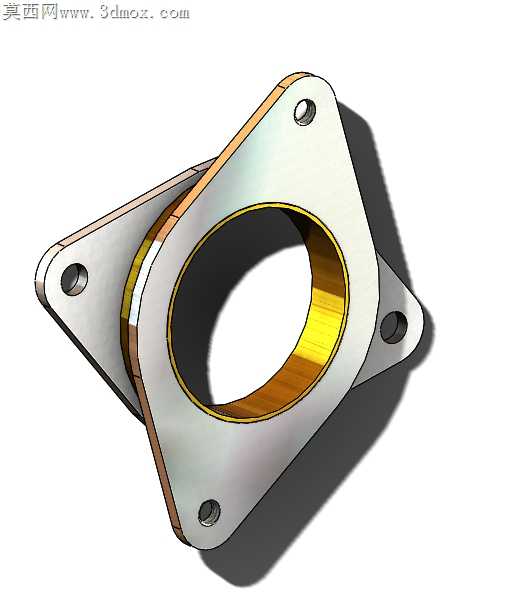

阻尼层采用叠层阻尼结构，金属端盖与电机本体之间夹设高阻尼复合材质隔振层，连接螺栓穿过隔振层的位置预留了0.15mm的径向浮动间隙，不会因为螺栓锁附的预紧力把隔振层压死，保证阻尼材料能充分吸收转子启停时的轴向与径向震动。输出轴的轴径公差控制在h7精度范围，和阻尼器内圈的配合选用过渡配合，既不会因为间隙过大出现轴窜，也不会因为过盈量太大导致阻尼器内圈抱死，影响电机的输出扭矩。

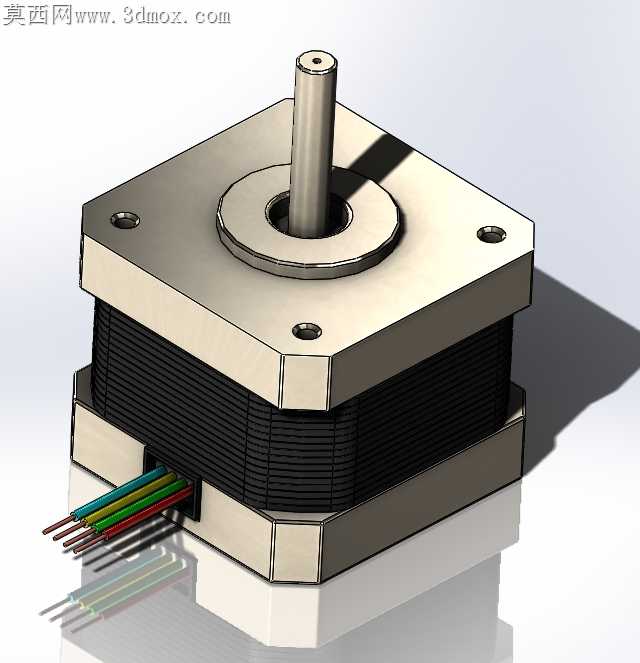

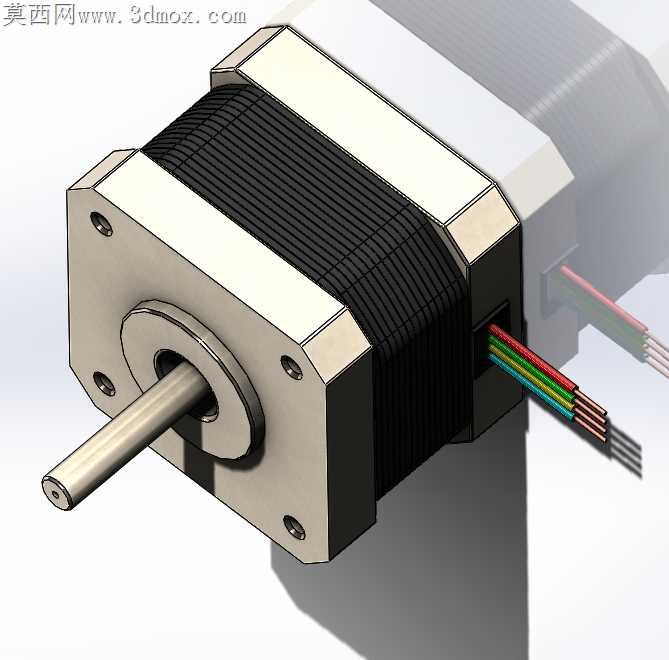

电机本体的定子叠片采用错位叠压工艺，端盖的安装孔位做了沉头倒角处理，锁附安装螺丝时不会因为螺丝头凸起影响安装平面的贴合度。引出线的出线口做了圆角护线结构，避免设备布线时反复弯折造成线芯断裂，线序排布按照常规两相四线的颜色区分，不用额外对照说明书就能完成驱动接线。

这类集成阻尼的结构设计，省去了用户自行加装阻尼器时的同轴度调试步骤，不会出现外挂阻尼块导致的电机整体长度超差、安装干涉的问题。阻尼层的硬度经过匹配调校，不会因为阻尼过大吃掉电机的保持扭矩，在2.8千克厘米的保持扭矩范围内，能把低速运行时的震动幅度降低40%以上，运行噪音也能得到明显控制。端盖的平面度控制在0.02mm以内，安装到设备面板上能完全贴合，不会出现因为安装面倾斜导致的轴系偏磨，延长电机的使用寿命。
