6mm轴径带指示标电位计调节旋钮

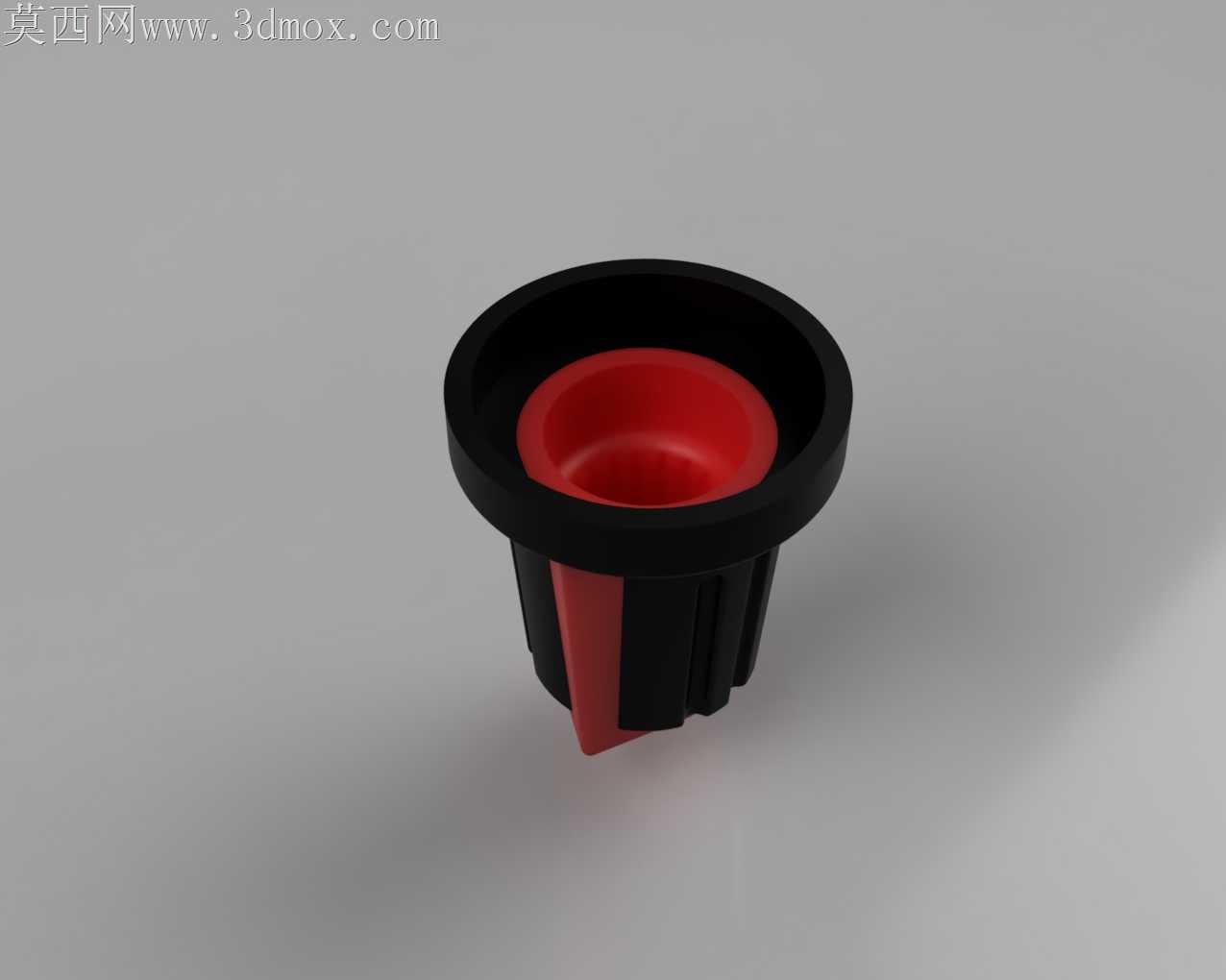

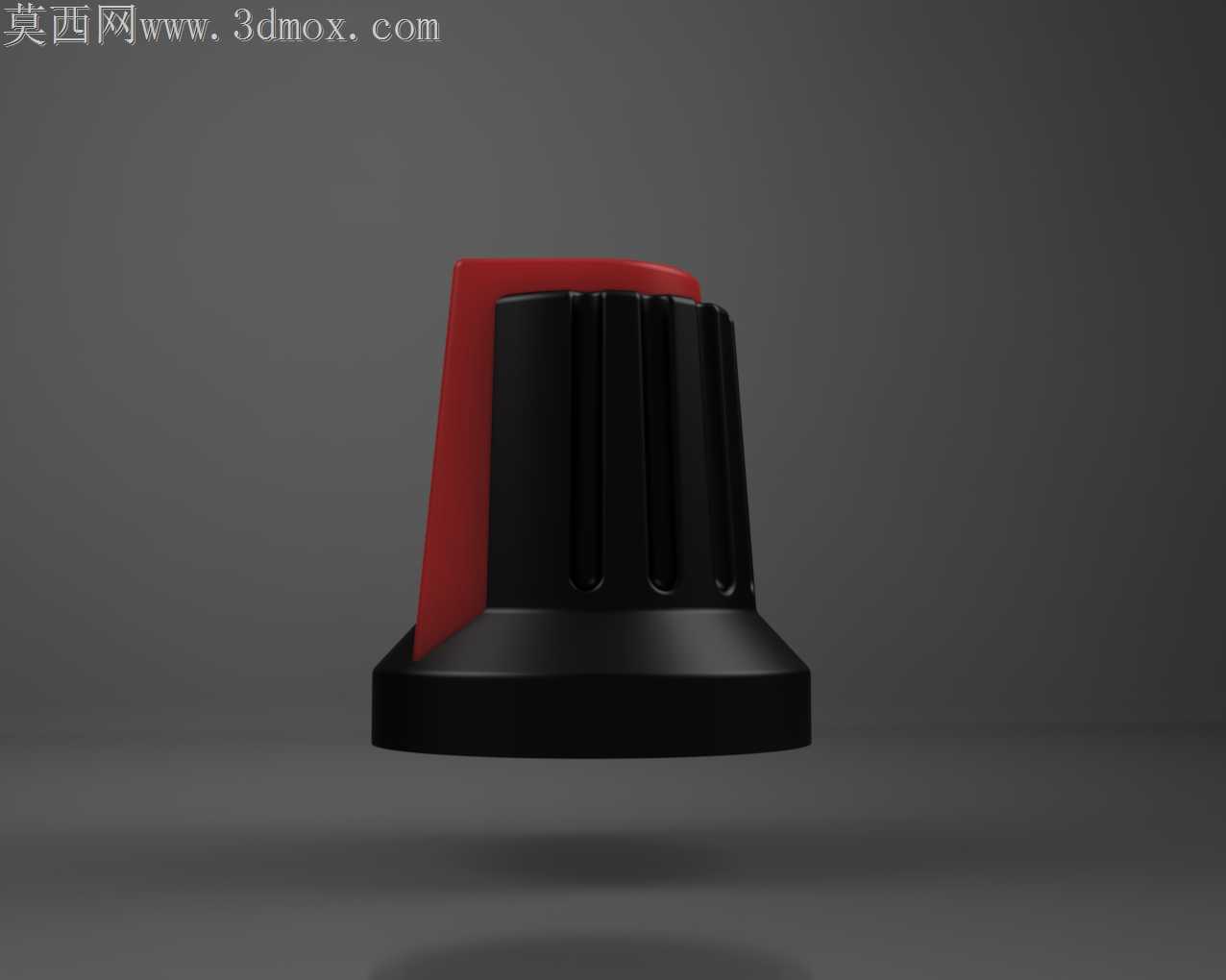

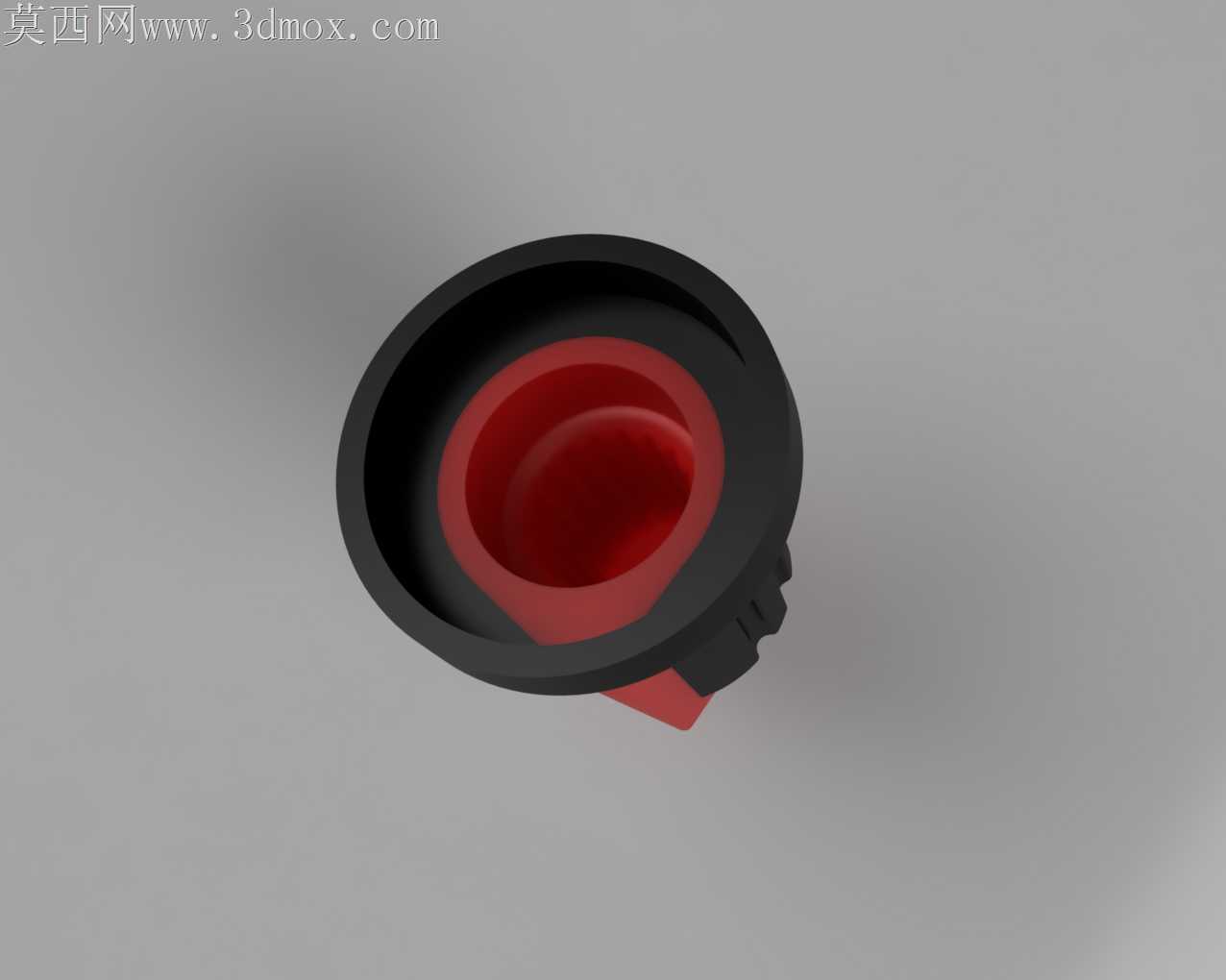

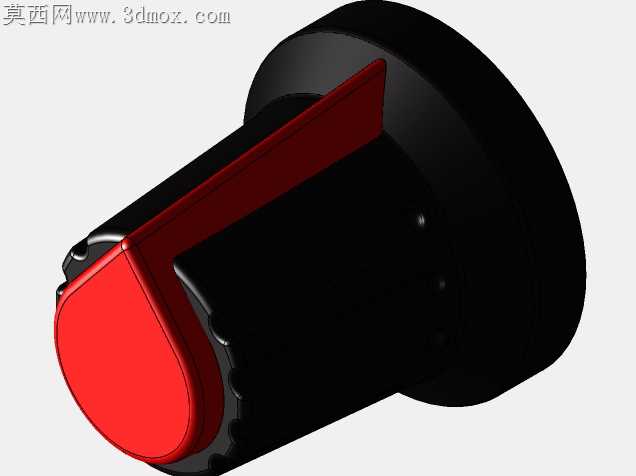

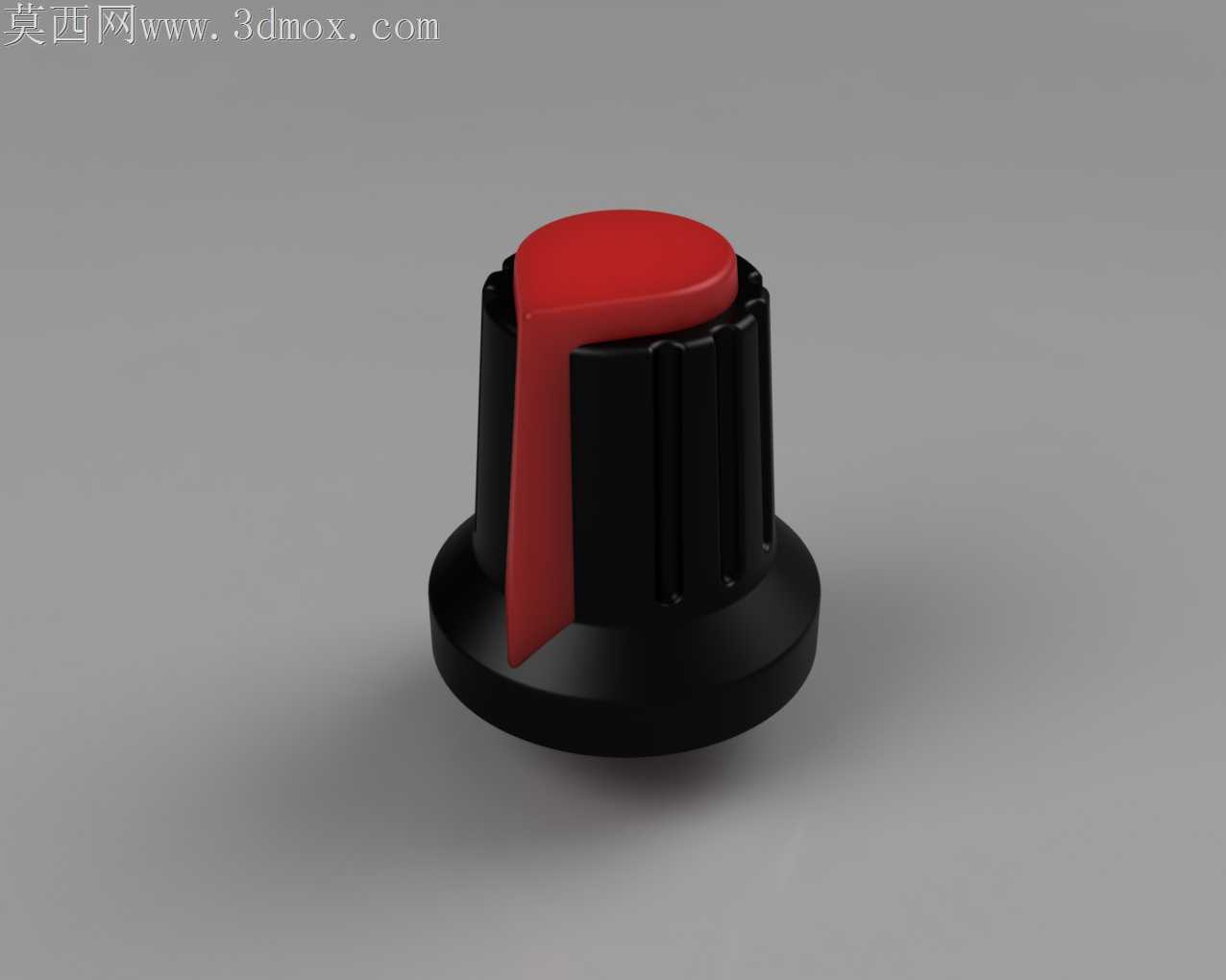

常规电位计旋钮在批量注塑生产时，常出现指示标边缘飞边难清理、轴孔配合过紧压裂基座、侧边防滑纹脱模拉伤的问题，这款6mm轴径的旋钮在结构设计阶段就针对这些加工痛点做了针对性调整。红色指示标做了0.3mm的下沉式嵌合槽设计，和黑色基座采用双色注塑一体成型，省去后续粘接或装配指示片的工序，也避免了长期使用后指示标脱落、偏移的隐患，指示标的尖端做了R0.2的圆角过渡，既不会刮手，也能在注塑时让塑胶熔体更顺畅填充型腔，减少缺胶、气泡的不良率。侧边的防滑竖纹没有做等距通槽设计，而是在靠近基座底部和顶部的位置各留了1mm的平整环带，脱模时顶针作用在环带位置，不会在防滑纹表面留下顶白、顶凸的痕迹，竖纹的深度控制在0.4mm，既保证拧动时的摩擦力足够，不会因为手滑出现调节虚位，也不会因为纹路过深导致积灰难清理。轴孔位置做了0.1mm的装配导向倒角，内部的防转卡槽和电位计D型轴的配合公差选了H7/h6的间隙配合，压装时不需要太大的外力就能顺利套入，不会出现硬压导致旋钮基座开裂的情况，孔壁做了0.05mm的微糙纹理，压装后和轴的静摩擦力足够，长期调节转动也不会出现松脱打滑。旋钮底部的法兰边做了15度的斜角过渡，安装贴紧面板时不会因为边缘锐边刮花面板涂层，也能遮盖面板上电位计安装孔的微小尺寸偏差，让装配后的外观更整洁。红色指示标的材质选用了和黑色基座收缩率一致的ABS塑胶，双色注塑冷却时不会因为两种材料收缩率差异导致部件翘曲变形，表面做了细晒纹处理，既保留了舒适的触感，也不会轻易留下指纹划痕，黑色基座的裙边做了均匀的壁厚设计，最薄位置不低于1.2mm，避免注塑时出现缩痕，影响外观平整度。这类旋钮多用于音频设备、工控调节面板上，调节时红色指示标能清晰指向刻度位置，不会因为视角偏差出现读数误差，防滑纹的排布刚好适配手指捏合的弧度，长时间调节也不会硌手，整体结构没有多余的复杂特征，注塑模具的抽芯、顶出结构都做了简化，能有效降低批量生产的模具成本和加工不良率，哪怕是小批量打样用3D打印制作，也不需要额外添加支撑，打印完成后简单去除毛刺就能直接使用，完全能满足实训打样和批量生产的双重需求。
