离心式压缩机叶轮精密三维结构设计

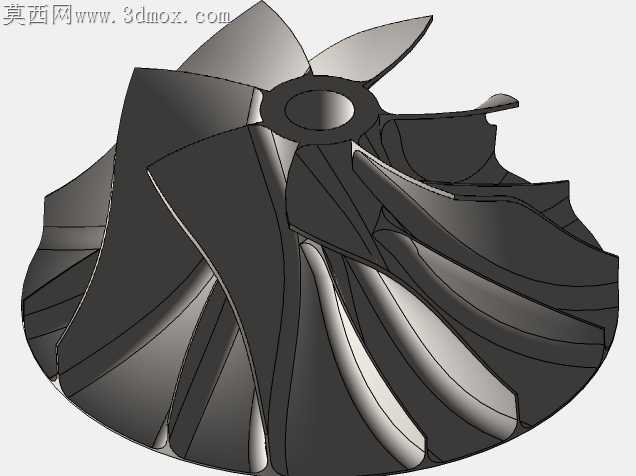

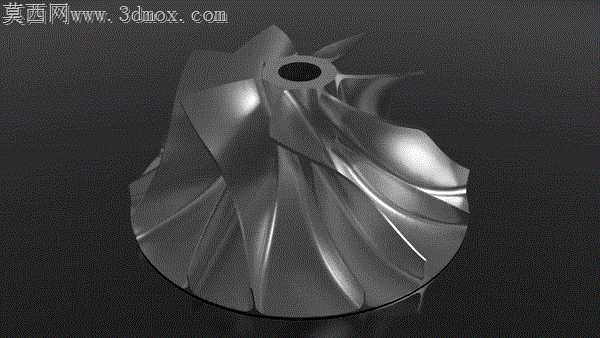

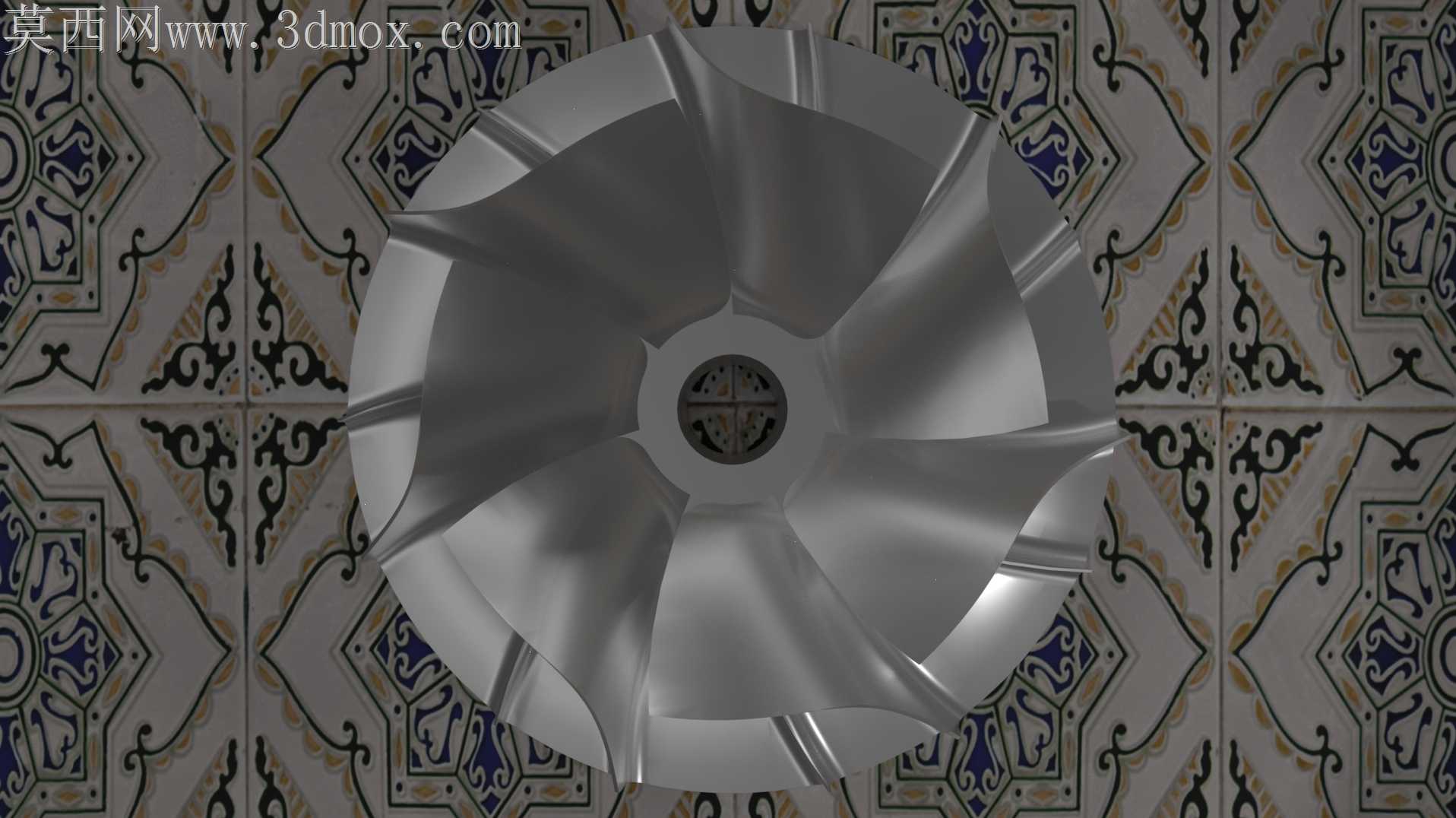

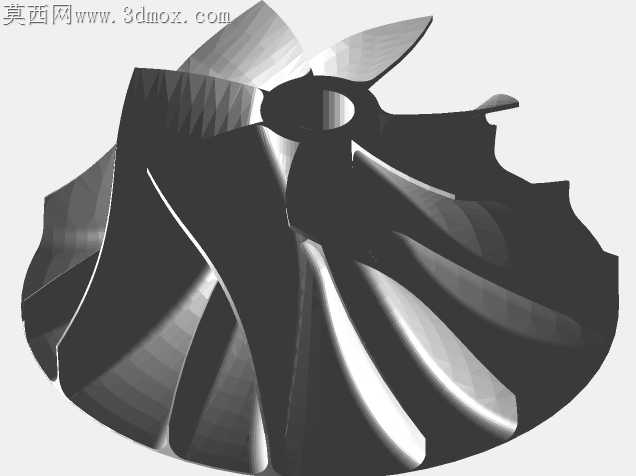

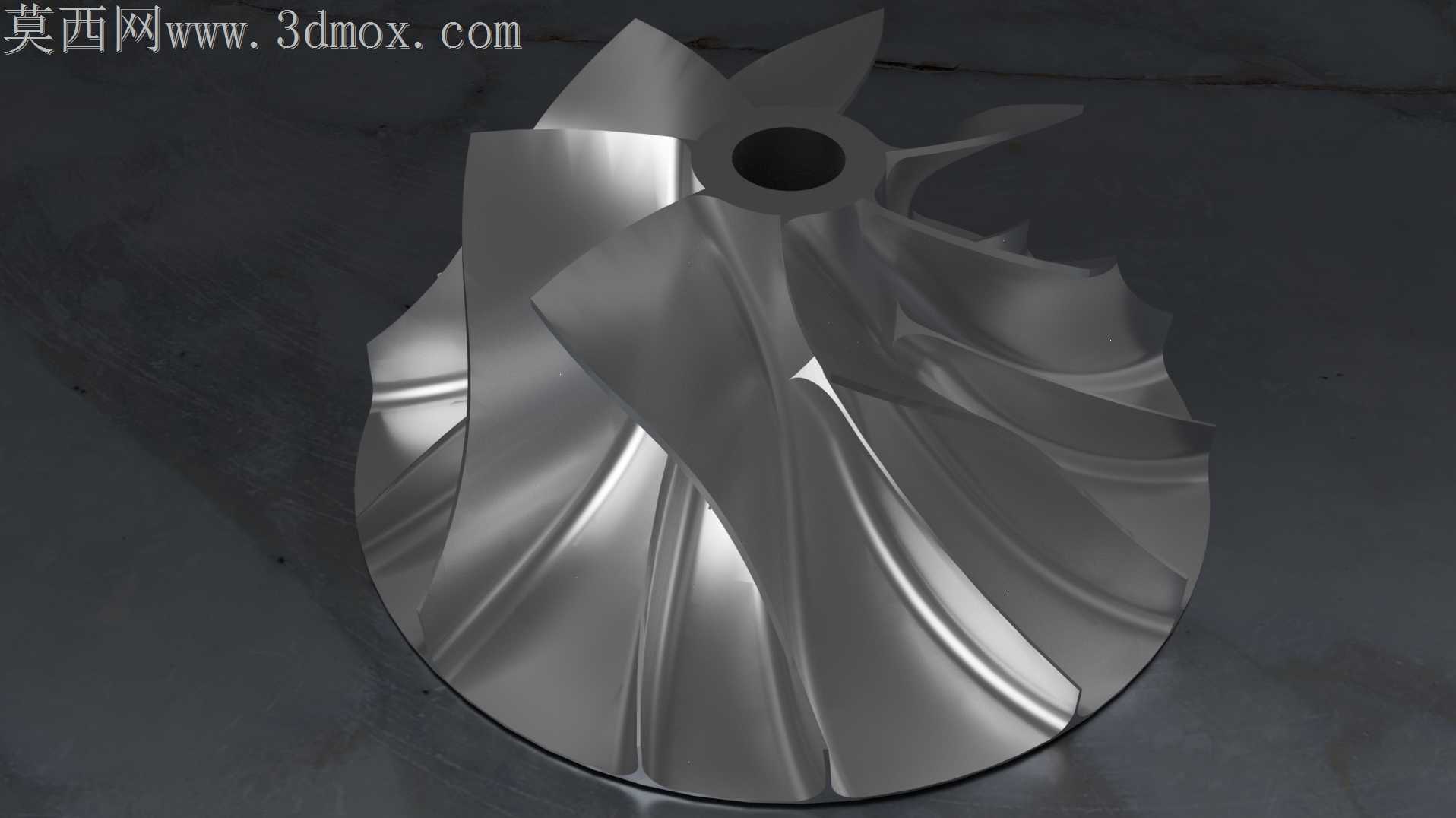

做这个叶轮模型的时候，最先卡壳的是叶片曲面的曲率衔接，一开始顺着轮毂基准面扫掠出来的叶片，出口端气流折角太生硬，算下来流道内的气流分离区会占近五分之一的通流面积，只能把叶片前缘的掠角往轴向偏了3度，后缘顺着轮盖的型线做了渐变减薄，最薄处控制在1.2毫米，既不会让曲面出现曲率突变的褶皱，也能减少高速旋转时的叶尖涡流损耗。轮毂中心的安装孔特意留了0.02毫米的同轴度公差，孔边做了1毫米的倒角，避免后续装配时和主轴轴肩发生硬磕碰，轮盘和叶片衔接的根部没有直接做直角过渡，而是加了R2的圆角过渡，一方面是消除应力集中，防止高速运转时根部出现疲劳裂纹，另一方面也让曲面放样的时候不会出现碎面，后期渲染的时候光影过渡更自然。做曲面的时候没直接用整体放样，而是把每个叶片拆成了压力面、吸力面、前缘圆弧、后缘修型四个独立面组，挨个调整控制点的权重，尤其是吸力面的中后段，把曲率变化率控制在每10毫米弧长不超过0.15，这样生成的实体面没有收敛褶皱，导出STL格式的时候三角面分布均匀，不会出现局部破面。材质调试的时候选了抛光铝合金的质感，没有直接用默认的金属材质，特意把高光粗糙度调到0.18，环境反射加了0.3的模糊度，打光的时候用了45度侧光加底部补光，能把叶片曲面的流线感完全衬出来，不会因为反光过强糊掉曲面的结构细节。轮盖的型线是顺着叶片外边缘拟合出来的，和每个叶片的外边缘都做了相切约束，没有留多余的配合缝隙，整个模型做下来没有多余的冗余特征，所有圆角和倒角都对应实际加工的工艺要求，不管是拿去做流场仿真分析，还是做五轴加工的编程参考，都能直接用，不用再花时间修补破面或者调整结构公差。
