航空用带多耳座楔形铝合金连接结构件

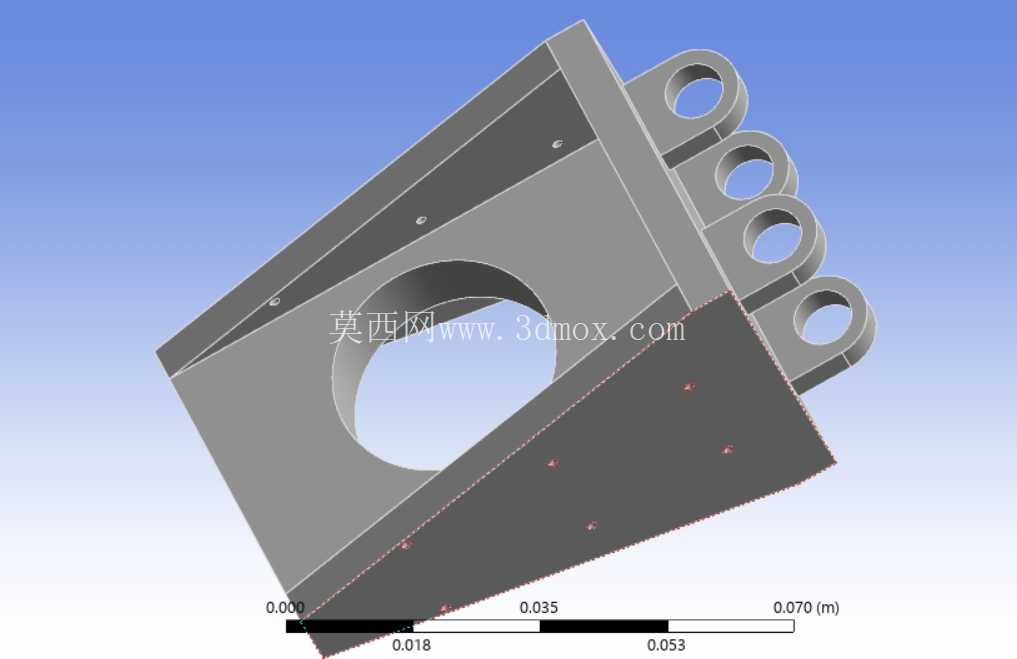

　　该楔形铝合金构件是航空机载结构系统中用于载荷传递与部件对接的典型承力连接件，主要应用于机身内部框架与附属功能模块的装配对接场景，承担分散集中载荷、维持连接界面刚度匹配的核心作用，在小型通航飞机、无人机的机身分段对接、机载设备安装挂接场景中应用广泛。从结构设计逻辑来看，构件整体采用楔形变截面构型，主体为带大直径中心通孔的楔形块体，一侧端面延伸出四个平行排布的带孔耳座，这种构型是为了适配安装界面的倾斜角度差，抵消装配过程中两个对接面之间的角度偏差，避免连接螺栓承受额外的弯曲附加载荷。

　　中心大直径通孔的设计并非减重需求，而是为了预留线缆、管路的穿越通道，同时减少构件整体的重量占比，符合航空结构件轻量化设计的核心原则，通孔边缘做了0.5mm的倒角处理，避免穿装管线时被锐边划伤绝缘层或管路外壁。四个平行耳座的孔位同轴度公差控制在0.02mm以内，每个耳座的厚度经过载荷校核确定，能够在承受纵向交变拉压载荷时，将应力均匀分散到四个连接点上，避免单个耳座应力集中导致的疲劳断裂，耳座与主体块的过渡位置采用R3的圆角过渡，从建模阶段就消除了直角位置的应力集中风险，匹配航空结构件疲劳寿命设计的要求。

　　从安装边界来看，构件整体长度方向最大尺寸为70mm，楔形块的两个安装面平面度公差要求为0.03mm，安装时需要与对接构件的贴合面达到85%以上的接触面积，避免局部贴合不实导致的连接松动。耳座上的安装孔为铰制孔设计，装配时需要配合铰制孔螺栓使用，能够传递横向剪切载荷，相比普通螺栓连接具备更高的定位精度与抗剪能力。构件的楔形角度是根据实际安装位置的两个对接面夹角确定的，建模过程中需要先确认对接界面的空间角度，再反向推导楔形块的两个工作面夹角，避免装配时出现干涉或者贴合间隙过大的问题。

　　材质选用铝合金是因为该类构件需要兼顾强度与重量要求，铝合金的比强度高，同时具备较好的抗腐蚀性能，不需要额外做表面防腐处理就能适应高空低气压、温差变化大的使用环境。在实际装配场景中，该类构件通常不会单独使用，而是成对布置在连接界面的两侧，通过耳座上的螺栓形成稳定的框架连接结构，中心通孔穿越的管路或线缆需要在安装前提前穿入，避免构件固定后无法完成管线布设。建模过程中需要重点关注耳座孔的同轴度、楔形面的角度公差、过渡圆角的连续性，这些参数直接影响后续零件加工的合格率以及实际使用中的结构强度，尤其是耳座与主体连接的位置，是整个构件的应力集中高发区，建模时不能为了简化操作省略过渡圆角，否则后续有限元分析会出现应力奇异点，无法准确校核构件的承载能力。另外，构件表面的几个小直径定位孔是用于加工过程中的装夹定位，同时也可以作为装配时的定位基准，保证构件安装时的位置精度，避免出现孔位错位导致螺栓无法穿装的问题。这类楔形连接结构相比传统的直角连接座，能够更好地适配非正交的安装界面，减少装配时的调整垫片用量，降低整体结构的重量，同时提升连接刚度，在航空航天、高端装备的非正交结构连接场景中具备很高的应用价值。
