免焊接改进型碎纸机结构原型设计

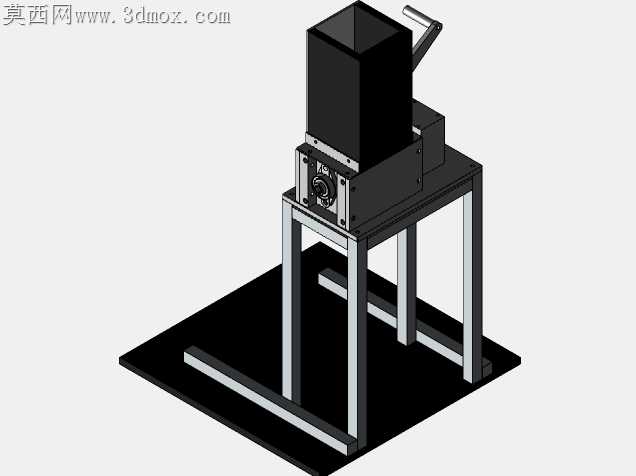

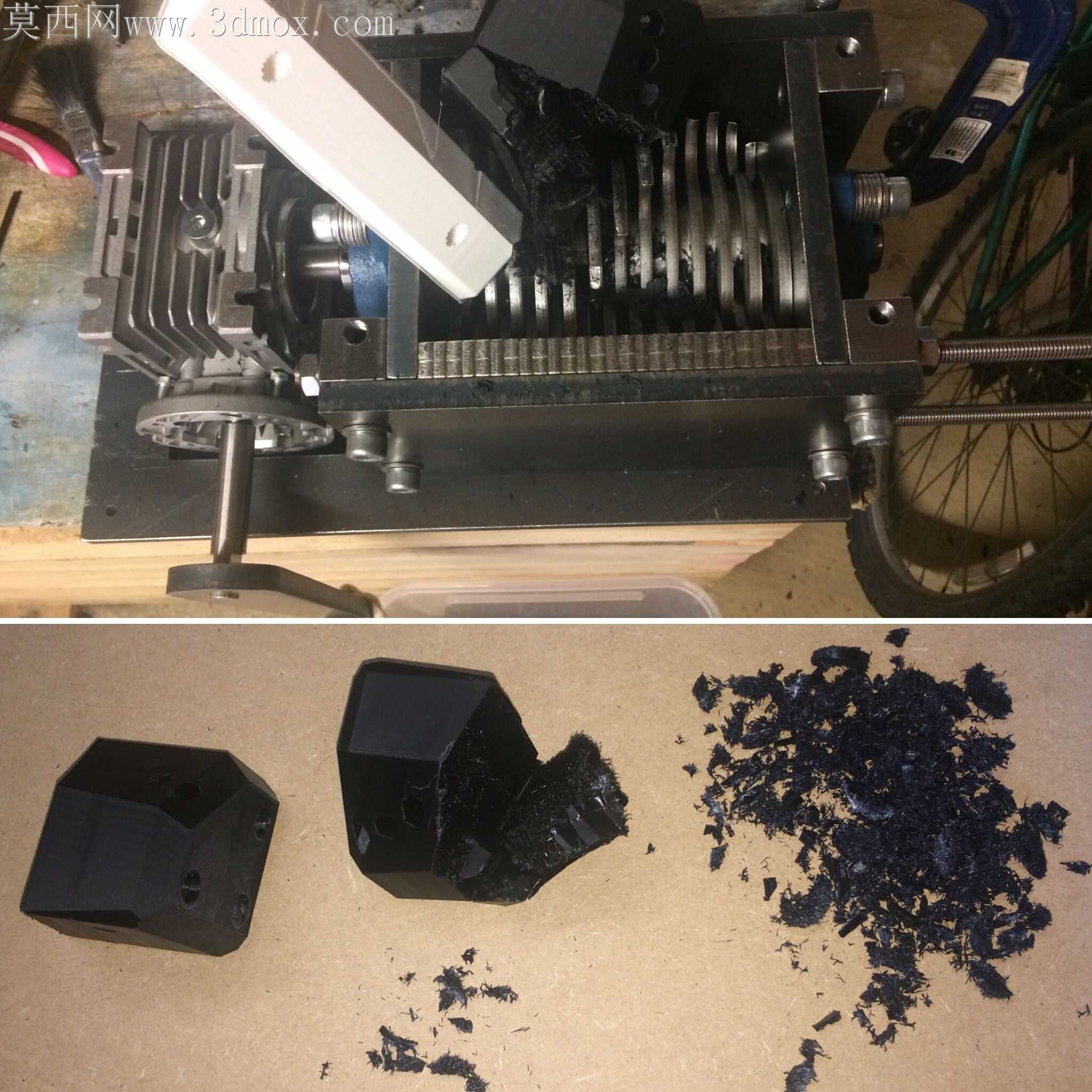

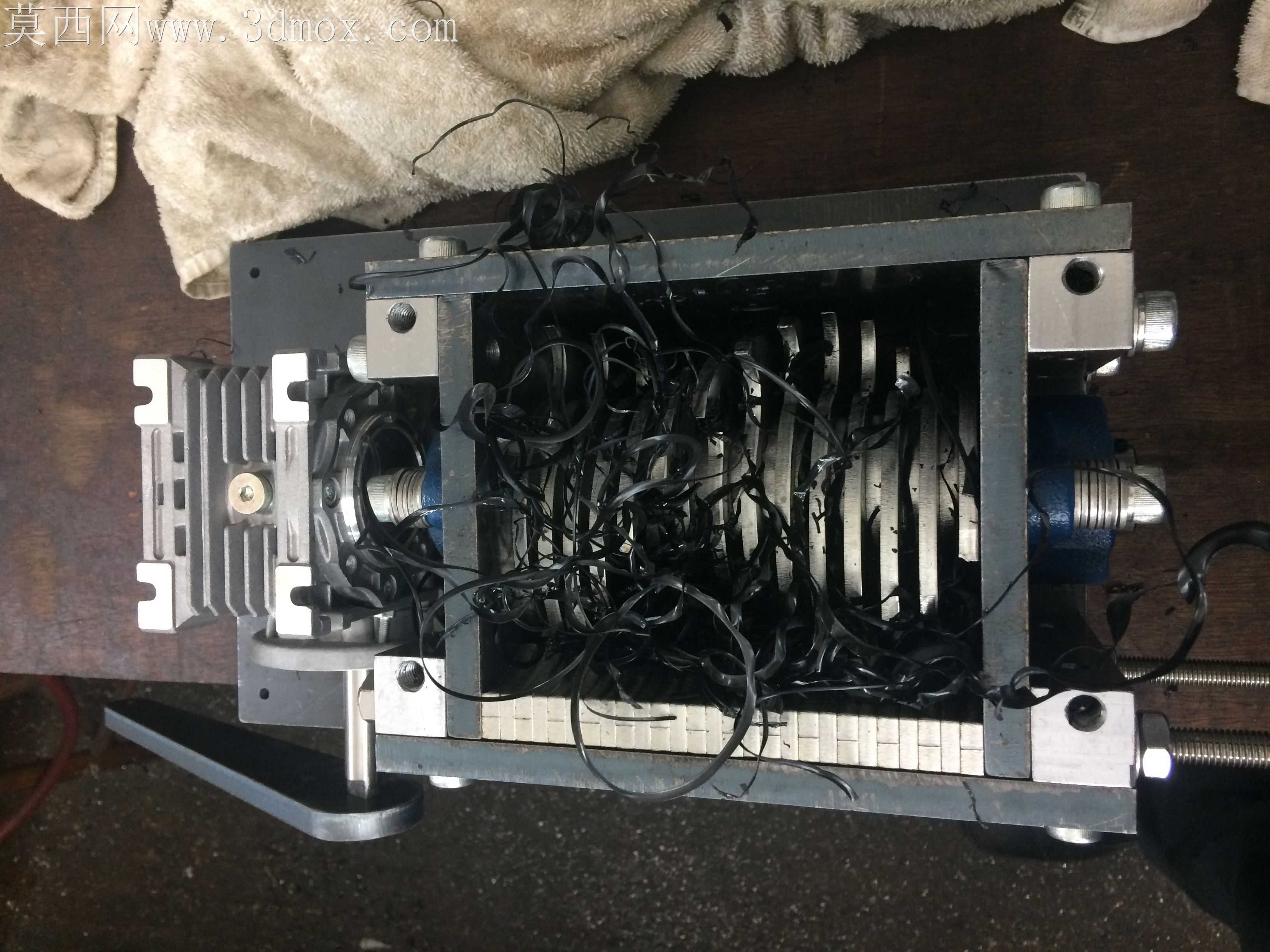

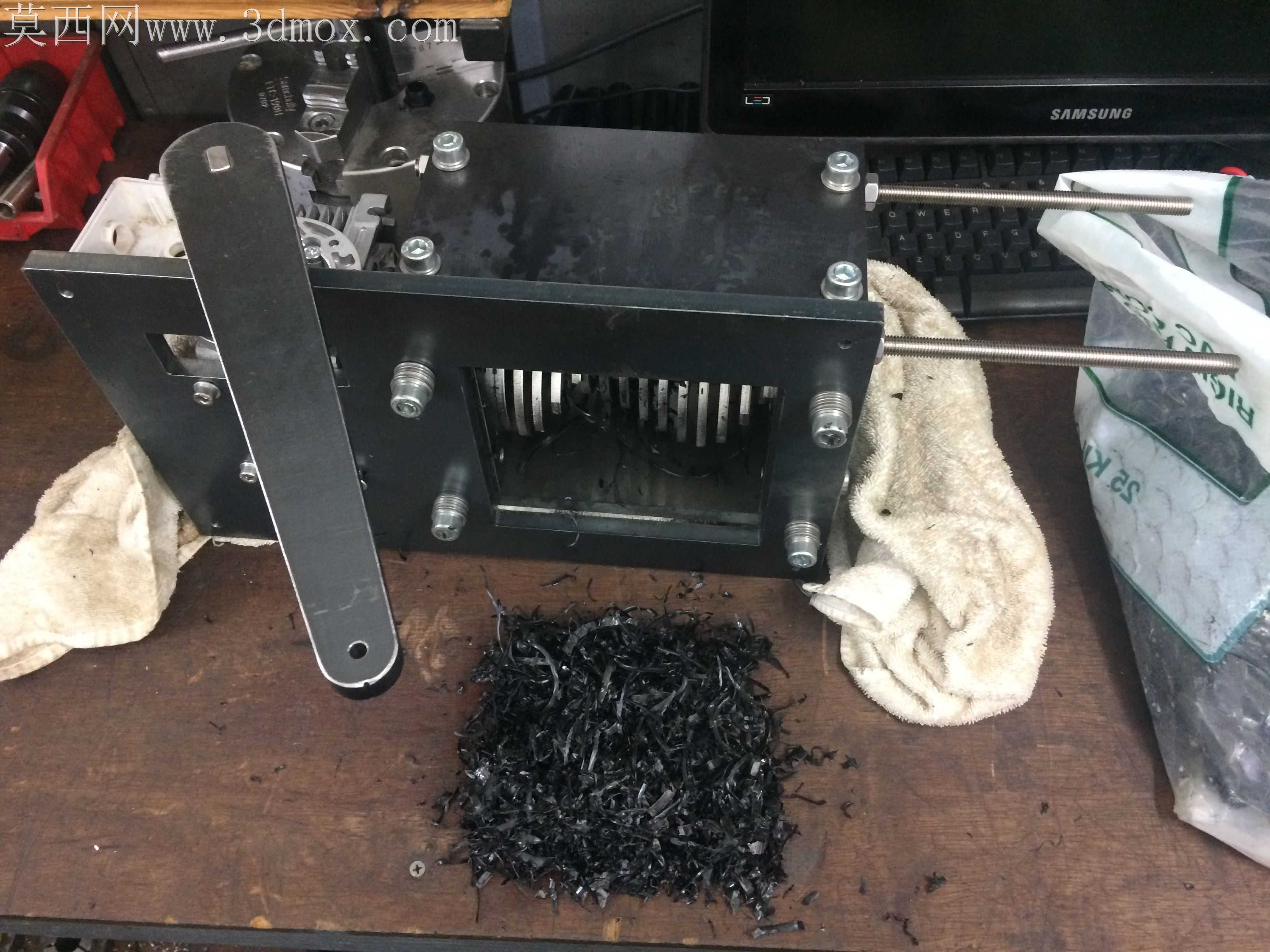

传统小型碎纸机的金属机架多依赖焊接工艺完成拼接，焊接过程中产生的热变形极易导致刀轴安装座同轴度偏移，后续校形耗费大量工时，焊缝位置的应力集中点也会在长期交变载荷下出现开裂隐患，这款原型从根源上规避了这类加工痛点。刀组区域的平行轴系全部采用铣削成型的一体式安装槽定位，侧板与端盖通过精密配合的止口结构卡合，再用内六角紧固件完成锁附，完全省去焊接工序，加工时仅需通过数控铣削完成板件加工，普通机加工车间无需配备焊接工位即可完成整套结构的生产，装配环节也不再需要持证焊工操作，普通装配工人按照定位标识即可完成组装，大幅降低生产端的资质门槛与人力成本。刀轴上的破碎刀片采用间隔排布的错位结构，每片刀片的刃口角度经过反复调试，既能保证对硬质塑料、普通纸张的剪切破碎效果，又不会因为刃口过薄在卡料时出现崩刃，刀片与轴之间采用D型截面配合，传递扭矩时不会出现相对滑动，相比传统键连接结构减少了轴上的键槽加工工序，也避免了键槽位置的应力断裂风险。外壳部分采用改性塑料注塑成型，边角位置做了大圆角过渡，既避免尖锐棱角带来的装配划伤风险，也能在设备意外跌落时分散冲击力，减少壳体碎裂概率。出料口的导料斜面角度经过反复验证，破碎后的碎屑会顺着斜面自然滑落至收集区域，不会在腔体内堆积卡滞，省去了额外的拨料机构，进一步简化整体结构。实际装配过程中，所有配合面的公差都控制在合理区间，既不会因为间隙过大出现运行晃动，也不会因为过盈量太大导致装配困难，紧固件全部采用标准件，后期维护更换时无需定制特殊配件，普通五金店即可采购替换。非焊接的拼接结构也让设备后期拆解维护变得极为便捷，刀组磨损后仅需拆开对应端盖即可更换刀片，无需像焊接机架那样通过切割才能拆解内部结构，大幅降低全生命周期的维护成本。整机没有多余的装饰性结构，每一处板件、每一个紧固件都承担实际的结构功能，没有为了外观冗余增加不必要的零件，在保证结构强度的前提下尽可能压缩整体体积，适合桌面场景放置使用。
