多用途立式锤式破碎设备结构设计

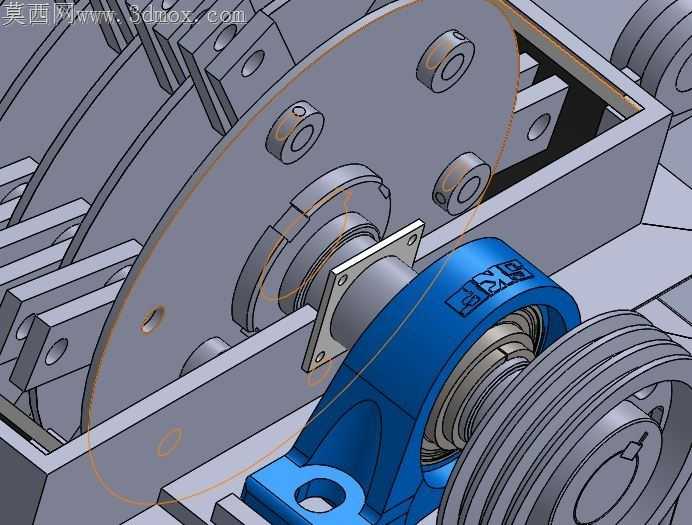

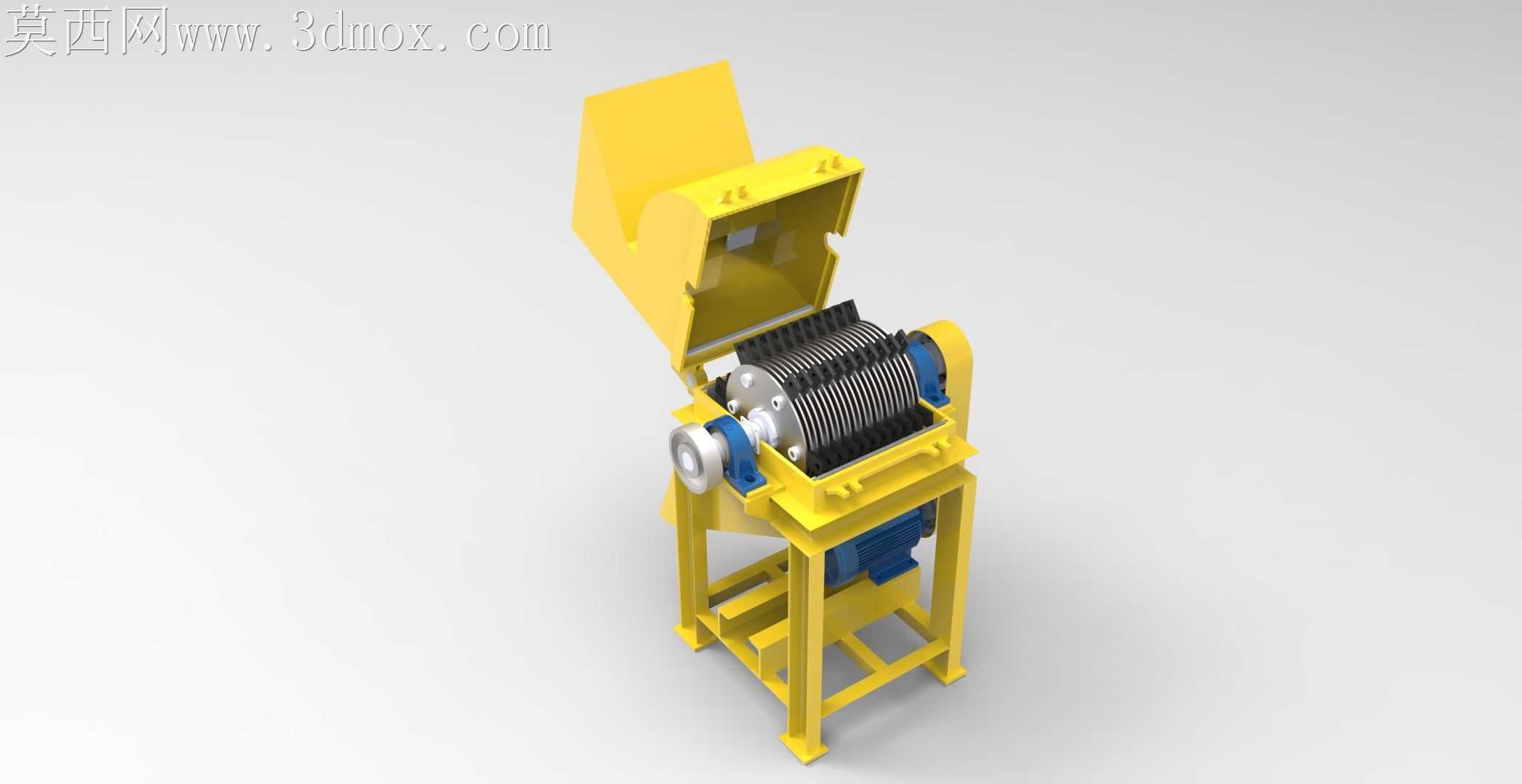

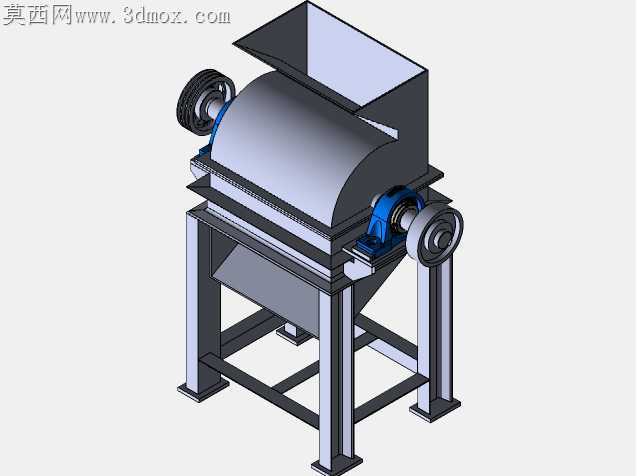

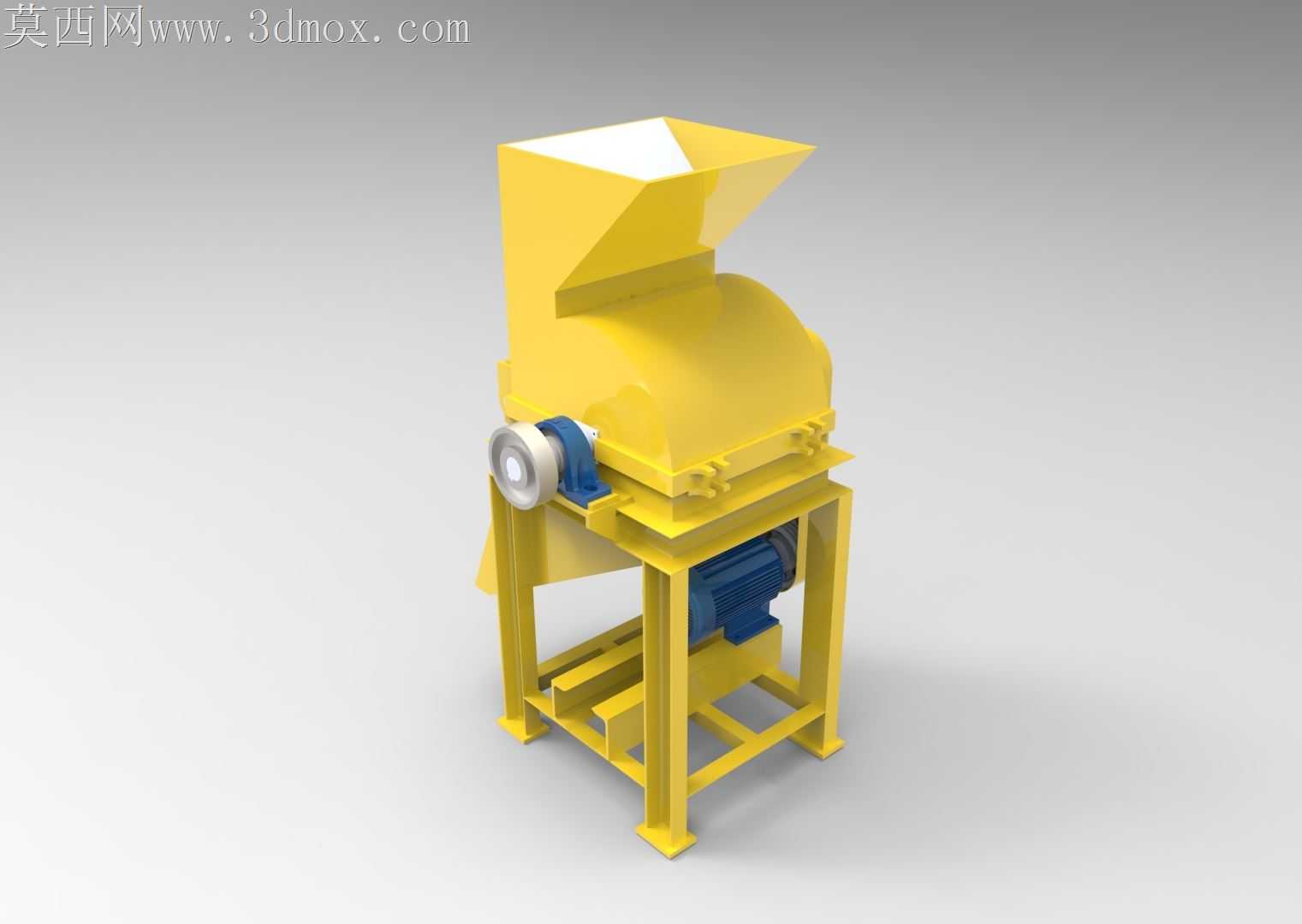

小型物料破碎作业现场常出现腔体卡料、机架共振偏移、检修开盖耗时过长的问题，这款立式锤破的结构设计恰好针对这些现场痛点做了针对性的结构优化。上掀式的进料腔体盖板没有采用常见的侧开铰链结构，而是将铰链支点设置在腔体后侧上方，开盖后整个粉碎腔转子区域完全外露，日常更换锤片、清理卡堵物料时不需要拆除额外的护板连接件，单人即可完成常规检修操作，避免了传统侧开盖板开启后遮挡半幅腔体、检修操作空间局促的问题。机架部分采用方管焊接的框架式结构，没有使用整块钢板折弯做围板，四根竖向支撑腿直接承接转子轴承座的动载荷，横向连接杆件的排布特意避开了电机安装位的走线与散热空间，底部预留的电机安装座做了腰型孔设计，皮带张紧度调节时不需要撬动电机本体，仅靠螺栓滑动即可完成张紧作业，能有效避免电机安装同轴度偏差带来的皮带异常磨损。转子区域的锤片排布做了错位间隔设计，相邻锤片的旋转轨迹没有完全重叠，物料进入腔体后不会在单一位置受到持续冲击，能减少硬质物料卡入锤片与筛网间隙的概率，腔体两侧的轴承座采用外置式安装结构，轴承端盖直接暴露在机架外侧，加注润滑脂、检查轴承温升时不需要拆开腔体护罩，日常巡检的操作路径被大幅缩短。进料斗的倾斜角度做了反复调整，没有沿用大角度直落的进料结构，斗体侧壁的倾斜角度刚好让物料靠自重滑入腔体，同时能避免破碎过程中物料飞溅从进料口弹出，斗体与上盖板的衔接处做了折弯止口，盖板闭合后止口刚好嵌入斗体边缘，不需要额外加装密封胶条就能阻挡细碎粉尘从衔接缝隙溢出。底部机架的支脚没有做固定式的平板结构，而是预留了地脚螺栓的安装通孔，设备固定在混凝土地基上后，转子高速运转产生的径向振动会被框架结构分散传导，不会出现支脚局部应力集中导致的焊缝开裂问题。皮带传动区域的护罩安装位预留了快拆卡扣的安装点，日常检查皮带磨损情况时不需要拧动多颗固定螺栓，掰开卡扣即可取下护罩，能降低日常维护的操作门槛。
