适配10mm铝型材T槽的电缆扎带固定支架

　　在工业铝型材搭建的设备机架、生产线护网、自动化工作站框架场景中，线缆的规整固定一直是现场布线的细节痛点——常规扎带直接捆扎在型材表面容易滑移，采用外置粘贴式线卡又存在粘胶老化脱落、不耐油污的问题，而这款适配10mm槽宽T形槽的电缆扎带夹，正是针对这类铝型材布线场景开发的专用固定件。

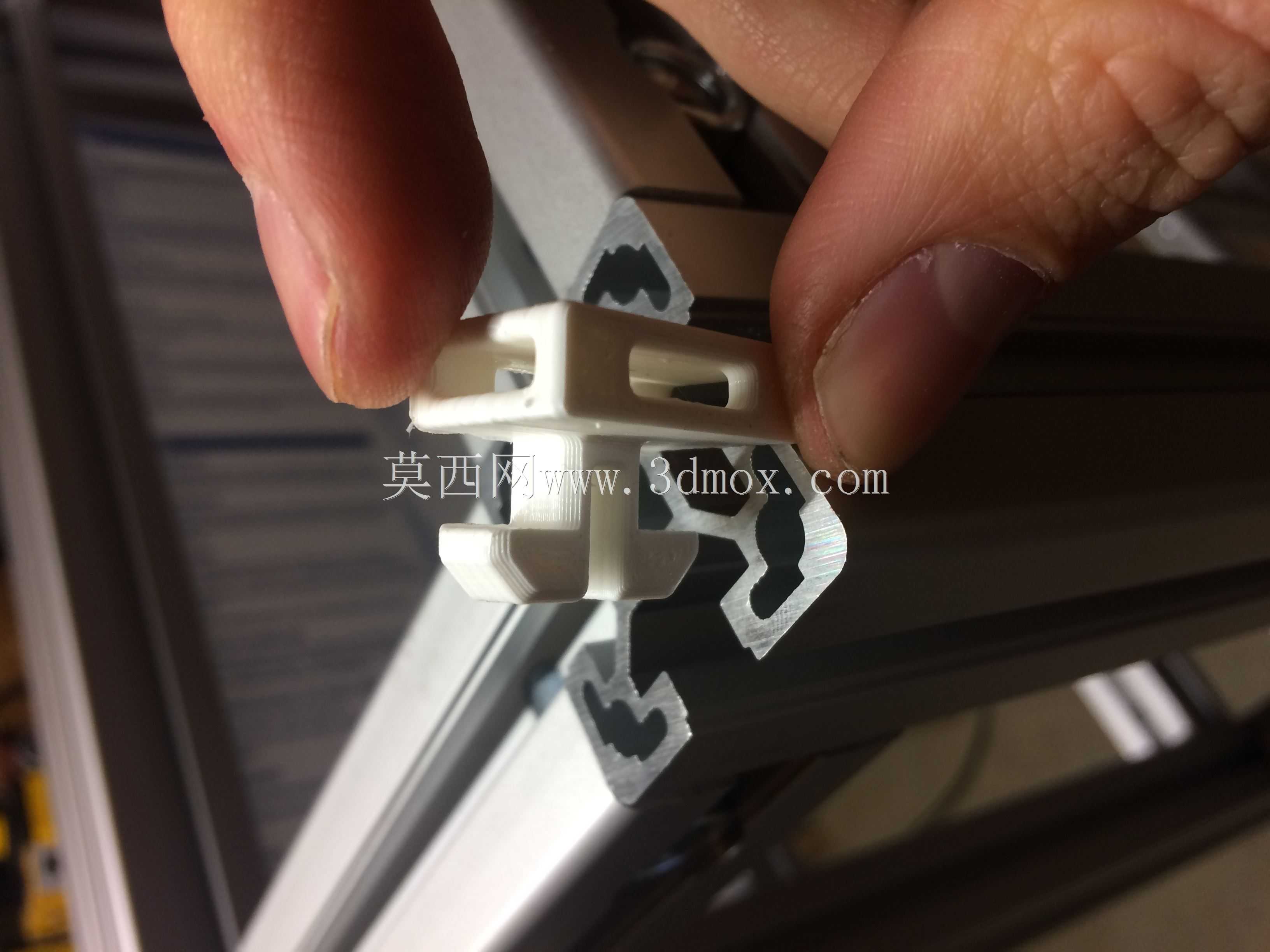

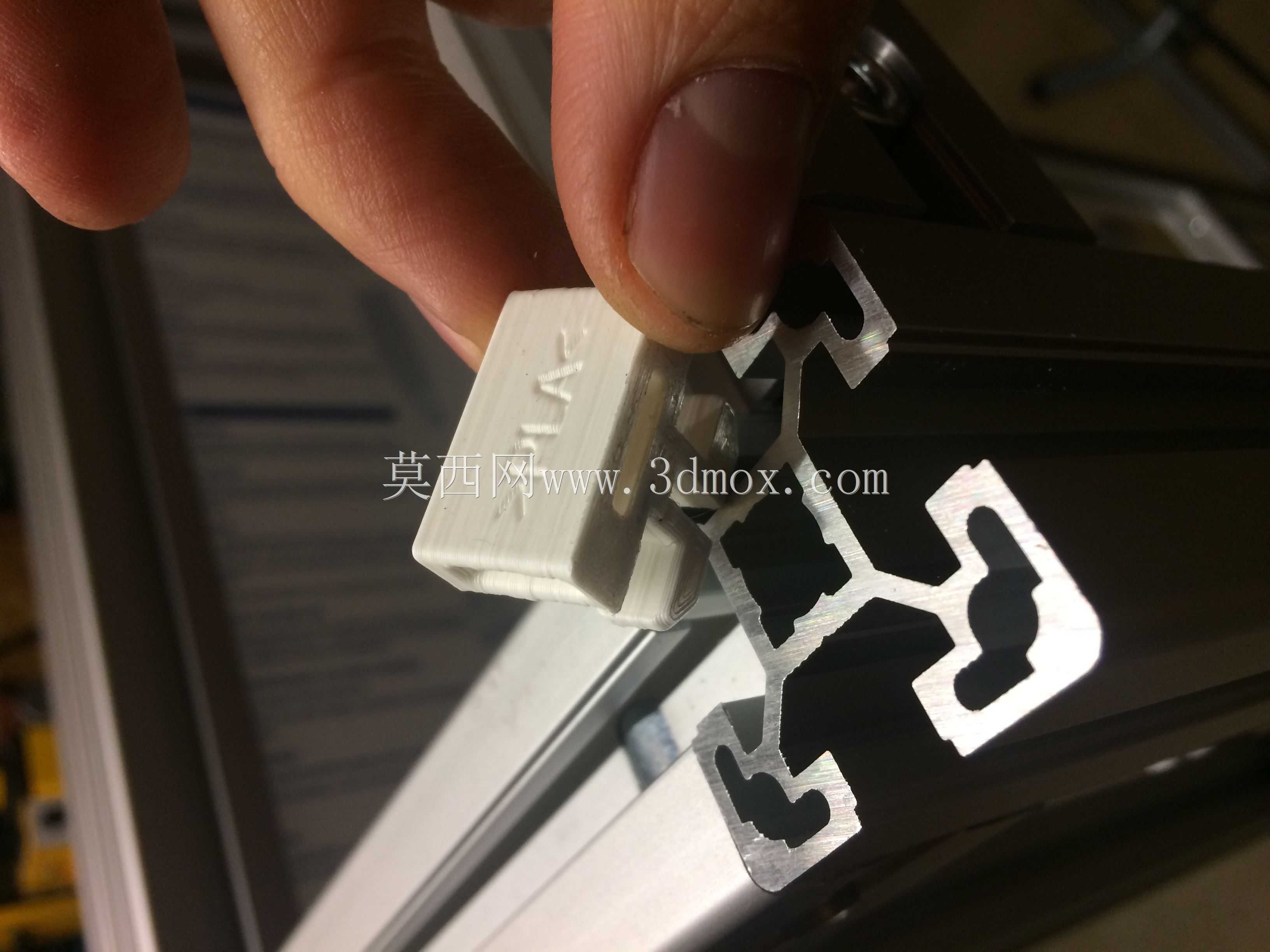

　　从实际安装逻辑来看，该部件的T形插脚完全匹配欧标10mm槽宽铝型材的槽腔尺寸，安装时无需对型材做钻孔、攻丝等二次加工，只需将插脚沿型材T槽的端口滑入，调整到目标布线位置后即可依托槽腔的限位结构实现固定，不会出现沿型材轴向窜动的问题，相比传统螺丝固定的线夹，单点位安装效率能提升60%以上，也不会破坏铝型材的表面阳极氧化层，适配设备后期改造、线缆路径调整的灵活需求。

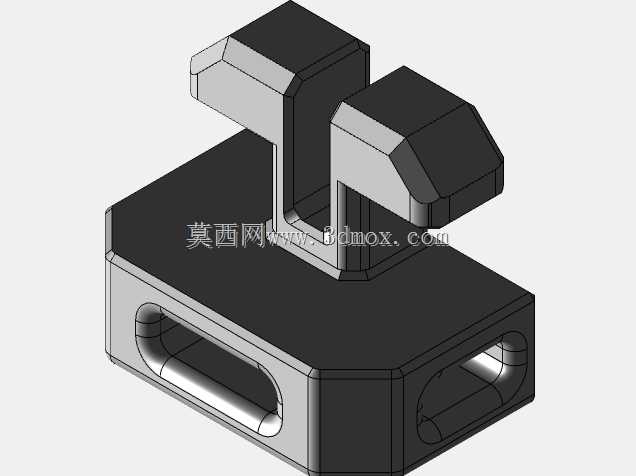

　　结构设计上，底座部分做了等壁厚的加强处理，底座两侧开设的贯通长孔是扎带的穿装通道，孔位边缘做了R2的圆角过渡，避免尖锐棱边磨损扎带带身，也能防止穿扎带时出现卡滞；上方的两个T形卡位凸台做了斜切导向处理，滑入型材槽腔时能自动对中，不需要额外对位调整，凸台与底座的连接位置做了三角加强筋，能承受扎带拉紧时的反向拉力，长期使用不会出现凸台断裂的问题。整个部件的壁厚均匀性控制在1.2mm-1.8mm区间，既满足3D打印成型时的壁厚要求，不会出现打印翘边、填充不足的缺陷，也能保证足够的结构强度，单点位可承受单根或多根总直径8mm以内的电缆束固定需求，适配常规设备的动力线、信号线、气管的捆扎固定。

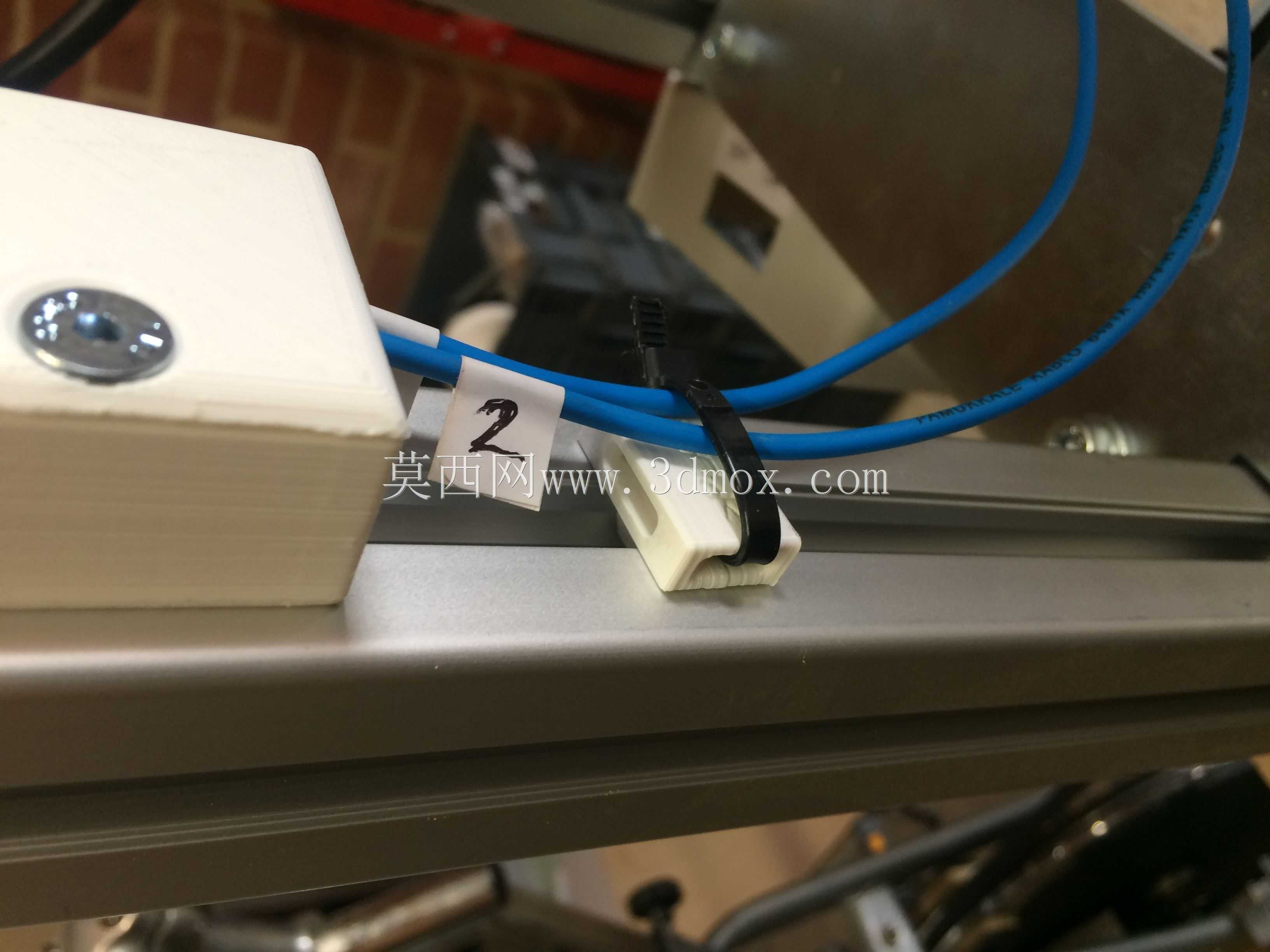

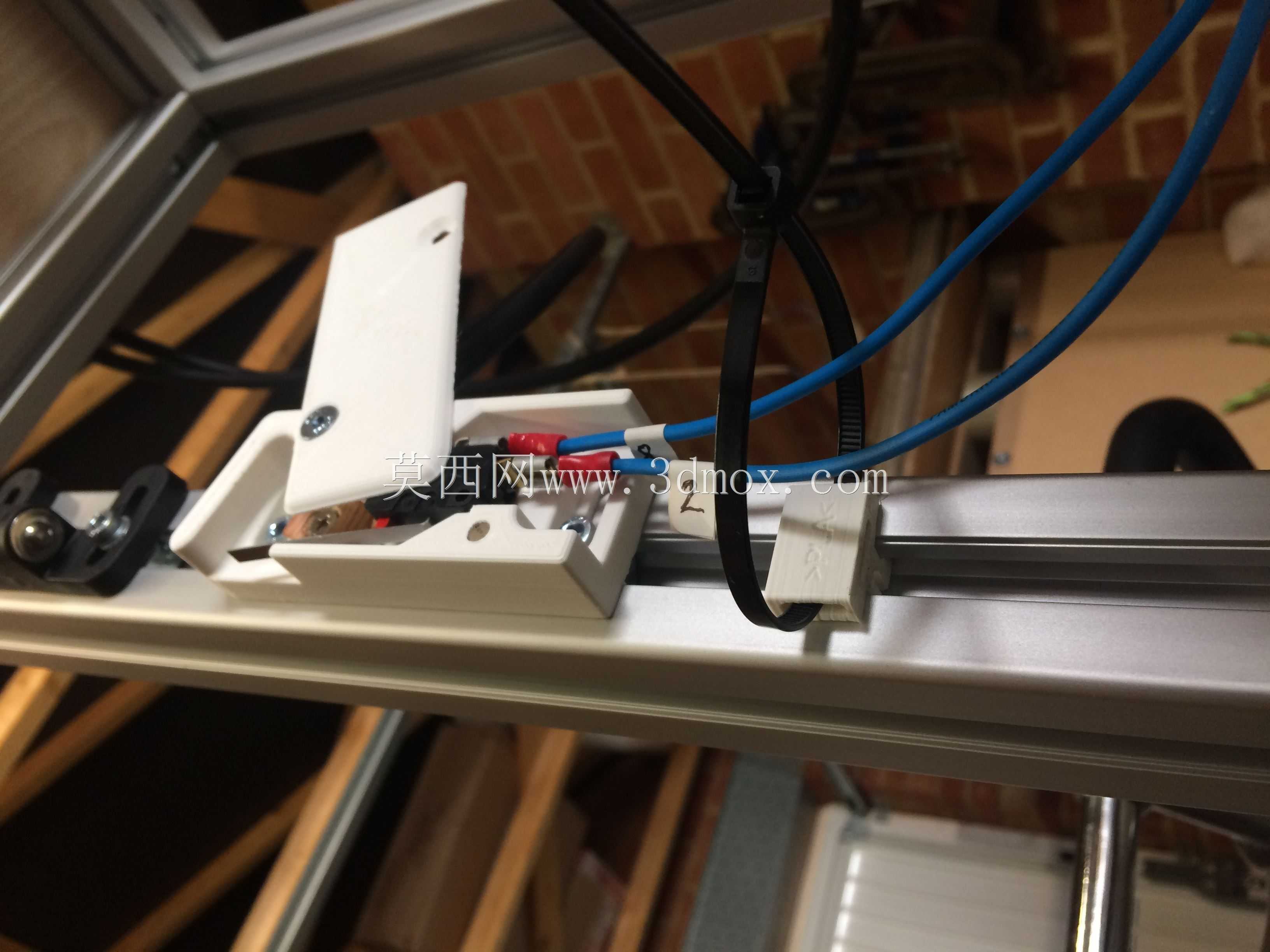

　　从安装边界来看，该部件装入T槽后，底座突出型材表面的高度仅为12mm，不会占用型材外侧过多的安装空间，即使在型材外侧安装门板、护板等外围结构，也不会出现干涉问题；扎带穿装孔的宽度为5mm，兼容市面上常规宽度3mm、4mm的尼龙扎带，不需要采购特殊规格的扎带耗材，降低现场布线的物料成本。在实际设备布线应用中，这类固定件可以沿铝型材长度方向按需布置点位，将设备的传感器线缆、伺服电机动力线、气动管路沿型材槽侧规整固定，避免线缆悬垂晃动导致的接头松动、线缆磨损问题，也能让设备整体布线更加整洁，符合工业设备的布线规范要求。

　　设计过程中针对3D打印的工艺特性做了多处优化，所有竖直方向的面都做了1°的脱模斜度，打印时不需要添加支撑结构，减少后处理的工作量；所有棱边都做了圆角处理，避免打印时出现应力集中导致的层间开裂，即便是采用PLA、PETG等常规3D打印耗材制作，也能满足车间常规环境下的使用强度要求。相比市面上的外购铝型材专用线卡，这款结构的扎带穿装空间更大，能同时容纳多根细线缆的捆扎，T形插脚的配合间隙控制在0.2mm，滑入槽腔后不会出现松垮晃动的问题，拉紧扎带时整个部件会牢牢贴紧型材表面，不会出现翘起、移位的情况。在自动化生产线的铝型材机架布线、实验室铝型材实验台架的线缆整理、3D打印机框架的线束固定等场景中，这类小部件能大幅降低布线的施工难度，提升线缆固定的可靠性，避免后期运维中线缆散乱带来的安全隐患。
