数控加工中心接触式测头主轴刀柄结构

　　这套结构呈现的是数控加工中心上配套使用的接触式在机测量测头与标准锥柄刀柄的组合装配体，在实际产线里，这类部件常被装在立式、卧式加工中心或者数控镗铣床的主轴端面，替代切削刀具完成工件找正、坐标系设定、毛坯余量复核、加工后尺寸在机抽检等工作。

　　从现场使用逻辑来看，测头前端伸出的细长测针端部装有红宝石测球，当机床按照数控程序驱动主轴移动，让测球触碰工件基准面、孔壁或者型面时，测头内部的触发机构会瞬间发出跳变信号，机床数控系统接收到信号后立刻锁存当前轴坐标，通过多次触碰不同位置的点位，就能反算出工件的实际偏移量、孔位中心、型腔边界，省去了人工打表找正的大量辅助时间，也能在工件一次装夹状态下直接检出加工偏差，避免拆卸后二次装夹带来的定位误差。

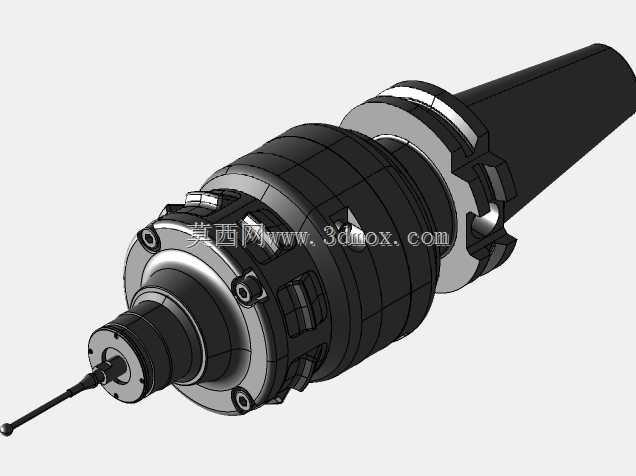

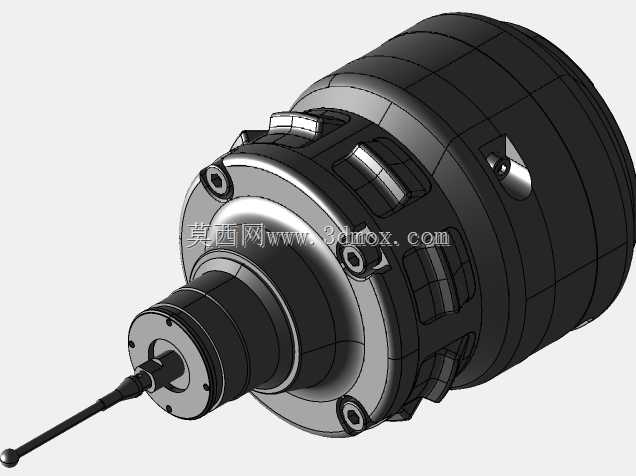

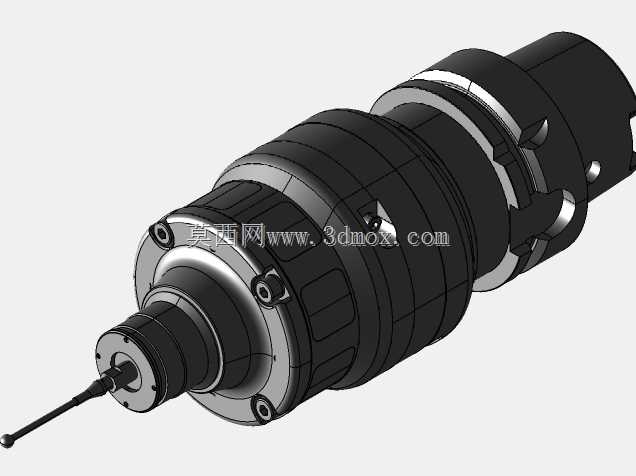

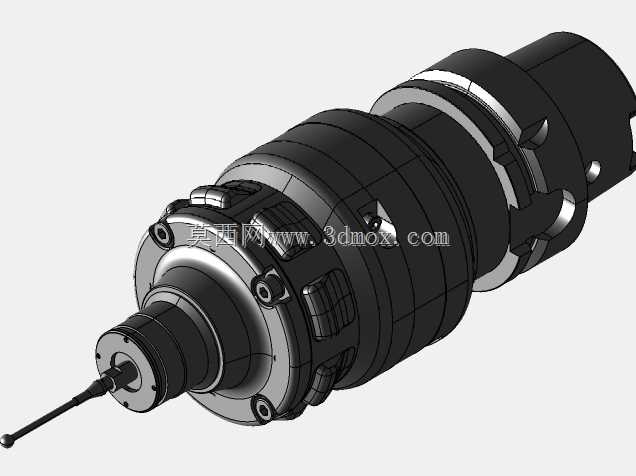

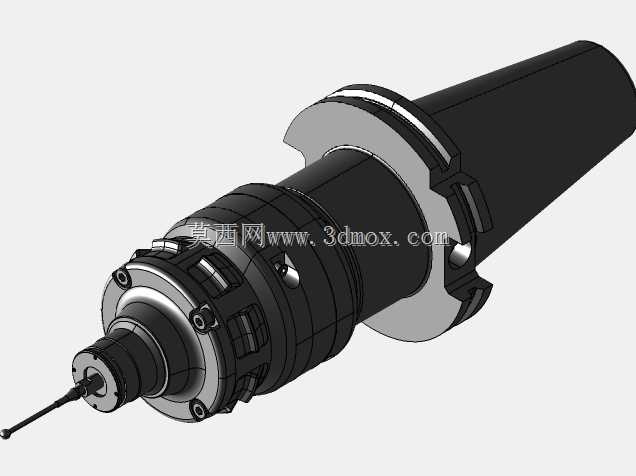

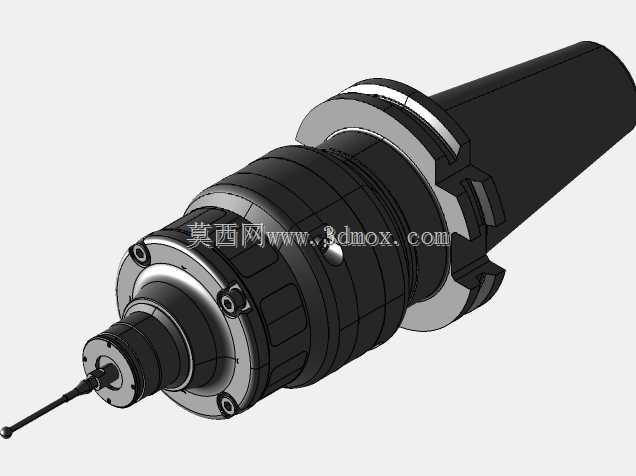

　　结构设计上，后端采用标准化的7:24锥度刀柄，锥柄尾部的拉钉结构适配机床主轴内部的拉刀机构，刀柄中部的法兰端面上布置有驱动键槽，换刀时机械手可以夹持法兰V型槽完成自动刀库换刀，整套测头组件可以和普通铣刀、钻头一样存放在链式或者盘式刀库中，加工工序结束后通过M代码指令自动换入测头，无需人工干预。中段的测头主体外壳做了多层环形加强结构，侧壁均布的紧固螺钉用于内部密封舱的装配固定，壳体内部集成了触发传感单元、信号发射模块与电池仓，外壳接缝处做了防尘防切削液的密封处理，能够适应加工现场喷淋切削液、弥漫金属粉尘的恶劣工况。前端的测针安装座采用小直径阶梯轴结构，既保证测针夹持的同轴度，也尽可能缩减了测头本体靠近工件区域的外轮廓尺寸，避免检测深腔、小型零件时本体和工件发生干涉。

　　安装边界方面，锥柄部分完全遵循通用主轴刀柄的配合尺寸，装入主轴后锥面与主轴锥孔完全贴合，法兰端面和主轴端面保留规定的微小间隙；测头整体轴向长度在选型时需要和机床刀库的最大刀具长度、主轴Z向行程匹配，测针的径向伸出长度也要兼顾检测 reach 和自身刚性，过长的测针会在高速移动触发时产生挠曲变形，带来测量误差。整套结构在建模时完整还原了锥面配合、法兰卡槽、壳体紧固螺钉、测针连接的所有细节，可直接用于机床刀路仿真、换刀干涉检查、测量工位布局设计，也能作为工装设计人员选配在机测量方案的参考参照，帮助工程师在产线规划阶段就确认测头和主轴、夹具、工件之间的空间兼容关系，避免现场装机后出现换刀碰撞、测量行程不足这类实际问题。
