航天用三结砷化镓空间太阳能电池结构设计

在近地轨道、深空探测等航天任务场景中，空间太阳能电池是各类航天器供能体系的核心部件，直接决定卫星、深空探测器的在轨运行寿命与载荷供电能力。不同于地面应用的光伏组件，空间太阳能电池需要面对极端温差、高能粒子辐照、高真空、微陨石冲击等复杂太空环境，对材料选型、结构设计、互联可靠性都有极高要求，三结GaAs（砷化镓）电池凭借更高的光电转换效率、更强的抗辐照性能，成为当前航天领域主流的空间光伏解决方案。

从结构设计逻辑来看，这款三结砷化镓电池组件的建模过程，首先要匹配航天应用的轻量化与高可靠性需求，整体外形采用切角设计，并非规则矩形结构，这种轮廓设计主要是为了适配航天器表面的曲面安装需求，尤其是卫星太阳翼的折叠展开布局，能够在有限的翼面面积内最大化排布电池片，提升整体太阳翼的面积利用率，减少相邻电池片安装时的结构干涉。组件整体厚度控制在0.28毫米，长宽尺寸为80.15毫米×40.15毫米，这个尺寸边界是经过多轮航天型号迭代验证的标准片级规格，既能够满足单串电池组的电压电流匹配要求，也能适配太阳翼基板的安装格距，在批量粘贴组装时不需要额外裁切，减少生产环节的工艺损耗。

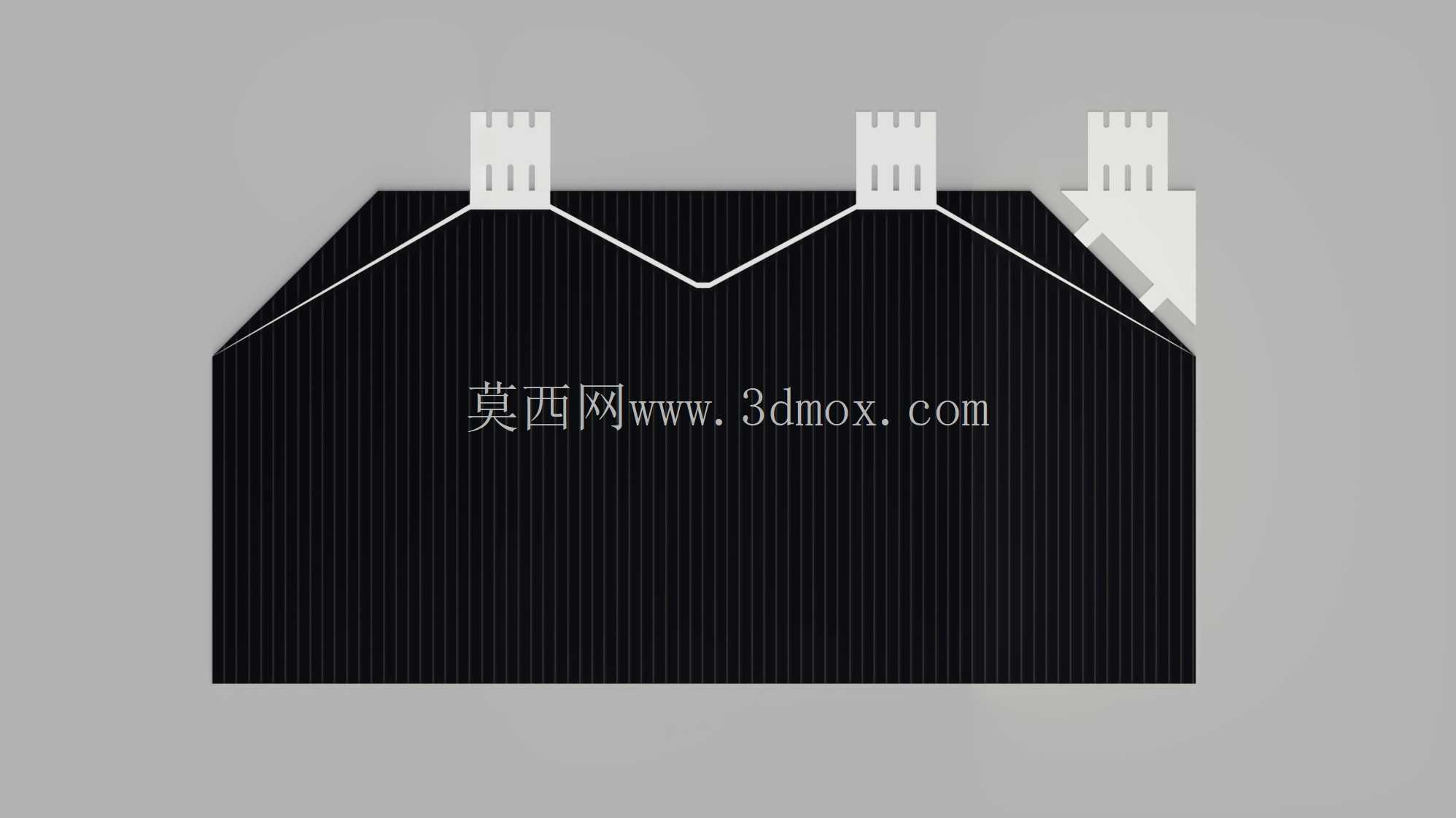

组件顶部设计的三个互联接片，是电池串并联组装的核心连接结构，建模时特意还原了接片上的应力释放槽结构——太空环境下航天器会经历-170℃到120℃的循环温差，不同材料的热膨胀系数差异会在互联位置产生循环热应力，如果没有应力释放结构，长期在轨运行很容易出现互联片断裂、电池片隐裂的故障，直接导致供电回路失效。接片的排布位置也经过力学仿真验证，三个接片分别对应电池片上的主栅线位置，能够减少电流收集路径的长度，降低电池片的串联电阻，提升组件的输出功率。

模型中还原的旁路二极管结构，是空间电池组件可靠性设计的关键部分，在航天任务中，一旦某一片电池被航天器本体、天线或者其他遮挡物挡住，无法接收光照，这片电池就会从发电单元变成负载，消耗其他串联电池产生的电能，局部温度快速升高形成热斑，严重时会烧毁电池片甚至引发整个太阳翼的供电故障。旁路二极管并联在电池片两端，当出现遮挡反偏时二极管自动导通，将故障电池片旁路，保证整串电池的供电回路正常工作，建模时二极管的安装位置特意避开了电池的受光面，贴装在电池片的背面间隙处，不会占用有效受光面积，同时也方便焊接组装时的工艺操作。

在电池互联结构的设计上，模型还原了互连带的焊接预留位，空间电池的互联一般采用平行间隙焊工艺，互连带选用镀银可伐合金或者钼银复合材料，既有良好的导电性能，也能匹配硅片、砷化镓片的热膨胀系数，减少焊接后的残余应力。电池片表面的栅线结构建模也遵循实际工艺，细栅线均匀排布在受光面，在保证电流收集能力的前提下，尽可能减少栅线对受光面积的遮挡，平衡导电损耗和遮光损耗的关系。

从安装适配性来看，这款电池组件的背面设计为平整贴合面，能够通过硅橡胶或者聚酰亚胺胶粘贴在太阳翼的铝蜂窝基板上，胶层厚度控制在0.1毫米左右，既能够保证粘贴强度，也能起到一定的缓冲作用，抵御火箭发射阶段的振动冲击载荷。组件的切角位置特意做了圆弧过渡处理，避免尖锐边角在组装过程中划伤操作人员或者相邻的电池片，也能减少应力集中，降低温度循环过程中边角开裂的风险。

不同于地面光伏组件需要封装玻璃、EVA胶膜等厚重的防护层，空间三结砷化镓电池的防护主要依靠表面的减反膜和盖片，建模时虽然没有还原渲染用的外观细节，但结构上预留了盖片粘贴的厚度空间，盖片一般采用掺铈的抗辐照玻璃，厚度在0.1毫米左右，既能够透过有效波段的太阳光，也能阻挡高能粒子对电池结的损伤，同时过滤部分紫外辐射，延缓电池材料的性能衰减。

在实际航天型号应用中，这类三结电池组件会按照串并联要求组成电池阵，单块太阳翼上会排布数百片同规格的电池片，通过互联条连接形成完整的供电网络，配合电源控制器为星上载荷、蓄电池组供电。建模过程中严格遵循实际产品的尺寸公差要求，所有安装孔位、互联位置的尺寸偏差控制在0.05毫米以内，完全能够满足结构仿真、装配干涉检查、太阳翼布局设计的使用需求，结构工程师可以直接调用该模型进行太阳翼的整体布局设计，不需要重新测绘电池片的外形尺寸，能够大幅缩短航天型号的结构设计周期。
