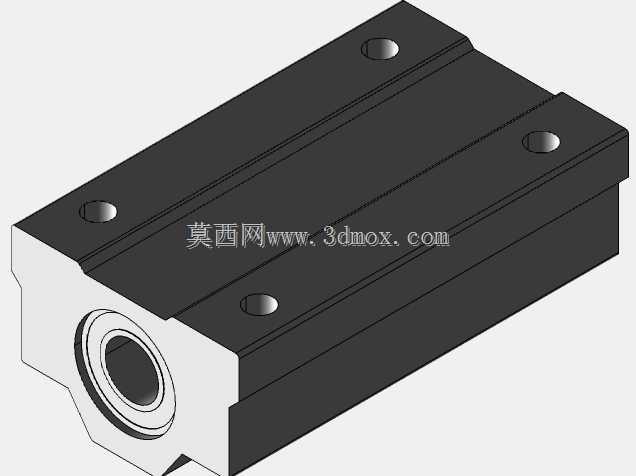

SC8LUU加长箱式直线滑动轴承结构

这款加长箱式直线轴承主要适配公称直径8mm的光轴使用，是轻载线性传动场景里十分常见的导向承载部件，在桌面级自动化送料机构、小型检测设备的滑移平台、3D打印运动轴、实验室小型位移台、非标工装的滑动导向位都有大量应用。区别于标准长度的SC8UU型号，加长款的本体长度更长，内部滑动副的有效接触行程更充足，在承受偏载力矩时的稳定性表现更突出，不会因为悬臂负载出现卡滞、晃动的问题，运行过程中能保持更均匀的接触应力，减少局部磨损过快的情况。从结构设计来看，本体采用箱式封闭结构，外壳为硬质金属材质，既可以保证整体的结构刚性，也能为内部的滑动衬层提供稳定的支撑，两端的密封结构可以阻挡外界粉尘、切削碎屑进入滑动接触面，延长部件的维护周期。安装面设计有四个对称分布的沉头安装孔，安装时可以直接通过螺栓将轴承本体固定在移动台板上，不需要额外设计夹持结构，安装边界清晰，安装孔的位置公差经过匹配设计，能保证装配后轴承内孔与光轴的同轴度符合传动要求，避免装配应力导致的滑动阻力增大。轴承内孔与光轴采用间隙配合，滑动过程中摩擦阻力小，运行平稳无明显顿挫，既可以承担径向的承载需求，也能在一定范围内抵消安装过程中产生的微小同轴度误差，降低对安装基面的加工精度要求。在实际选型使用中，这类加长型直线轴承更适合行程中等、移动速度不高、存在一定偏载的工位，相比标准长度型号，它的抗倾覆能力提升明显，不需要额外增加导向副就能满足单轴导向的稳定性要求，能有效简化整体机构的设计复杂度，减少装配环节的调整工作量。建模过程中严格还原了实体的安装尺寸、内孔公差、沉头孔规格、本体外形倒角等细节，所有结构特征都和实物一一对应，没有做简化省略，不管是用来做设备的装配干涉检查，还是做机构的运动仿真，都能直接调用，不需要额外调整尺寸参数。
