标准规格18650锂离子电芯结构设计

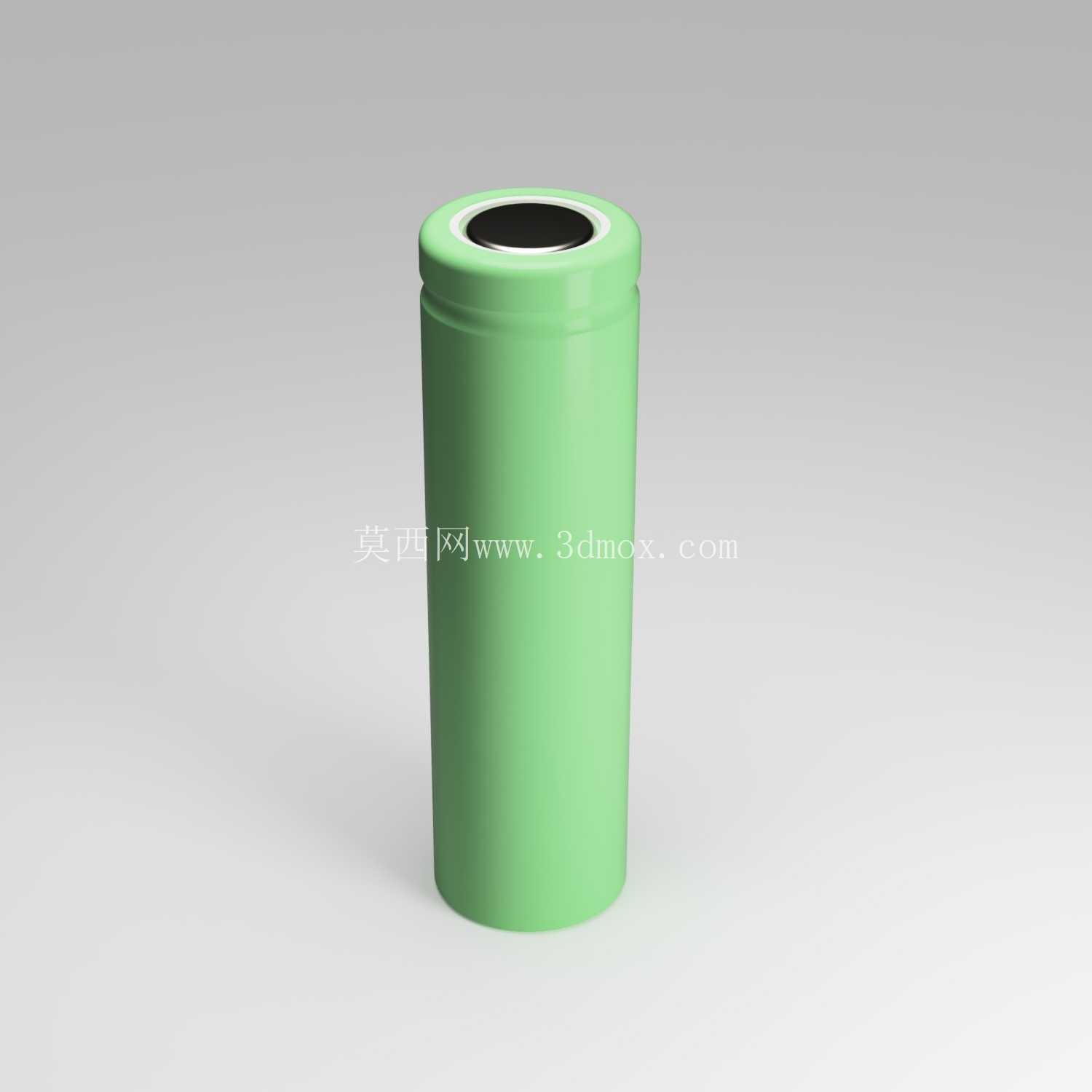

在消费电子、小型储能设备、电动工具、低速代步车等诸多领域，18650规格圆柱锂离子电芯是应用覆盖范围极广的基础供能部件，这类电芯的标准化尺寸设计，让不同厂商生产的同规格产品可以在适配的电池仓、电池包结构中通用互换，大幅降低了下游产品的结构适配成本。本次呈现的18650电芯三维结构，严格遵循行业通用的外形尺寸边界，整体外径控制在18毫米，总长度为65毫米，建模过程中还原了电芯外部的钢壳/铝壳包覆结构、顶部正极盖帽的绝缘与泄压结构细节、底部负极的平整接触面结构，同时保留了壳体表面的滚槽限位特征，该滚槽结构是电芯生产过程中固定内部卷芯、封装顶盖的关键工艺结构，在做电池包的成组设计时，滚槽位置的直径微小变化也需要纳入装配间隙的考量范围，避免相邻电芯排布时出现干涉。从实际应用场景来看，单颗18650电芯可单独为小型手持设备供电，更多场景下是多颗电芯通过串并联组合成不同电压、容量的电池包，应用在笔记本电脑电池组、强光手电、便携式储能电源、电动两轮车的动力模组中，部分早期的新能源汽车动力方案也大量采用18650电芯成组的设计。在进行电池包结构设计时，这类标准化电芯的三维模型可以直接导入装配环境，用来验证电池仓的内径尺寸、相邻电芯的排布间隙、电芯与固定支架的配合公差，同时可以配合镍片连接结构、保护电路板结构完成整个电池模组的干涉检查，避免开模或者打样阶段出现尺寸不匹配的问题。建模过程中针对电芯的外观细节做了还原，包括壳体表面的包覆层质感、正极盖帽的多层嵌套结构——正极区域的金属接触片、绝缘密封胶圈、泄压阀结构都做了对应呈现，这些细节在做产品的爆炸图、装配工艺演示时可以提供更真实的视觉参考。需要注意的是，18650电芯的安装边界有几个关键尺寸需要在结构设计中重点关注：除了主体18毫米的外径和65毫米的总长度之外，正极盖帽突出壳体的高度、负极接触面的平面度公差、壳体滚槽位置距离顶部的距离，都是影响电池装配后接触可靠性的关键参数，比如很多弹簧顶针式的电池仓设计，顶针的压缩行程需要匹配正极盖帽的突出高度，既保证接触压力足够避免断电，又不会因为压缩量过大顶坏电芯的泄压结构。另外在成组设计时，相邻电芯之间的间隙预留不仅要考虑装配公差，还要兼顾充放电过程中的散热空间，借助精准的电芯三维模型，可以在设计阶段就计算好排布间距，匹配散热片或者缓冲泡棉的厚度，不用反复打样调整尺寸。很多刚接触电池包设计的工程师容易忽略电芯壳体的绝缘要求，实际上18650的金属外壳是带电的，在排布时如果相邻电芯的壳体直接接触，或者壳体与电池仓的金属结构接触，很容易出现短路风险，借助完整的电芯模型，可以在三维环境中提前检查所有金属部件之间的安全间隙，匹配绝缘片的安装位置，把结构风险排除在设计阶段。这个模型还原的是通用规格18650电芯的外部结构与关键尺寸，不涉及内部化学层的细节，足够满足结构设计、装配验证、产品渲染等场景的使用需求，不管是做单个电芯的产品展示，还是多颗成组的电池包结构设计，都可以直接调用该模型作为基础部件，减少重复建模的工作量，提升设计效率。在做手持设备的电池仓设计时，还可以借助该模型验证电池装入和取出的行程是否顺畅，仓盖卡扣的位置是否会和电芯端部产生干涉，电池触点的位置是否能和电芯正负极精准对齐，这些细节如果只靠二维图纸计算很容易出现疏漏，通过三维模型的虚拟装配可以提前发现很多潜在的装配问题。
