Hitec D485HW数字舵机结构设计

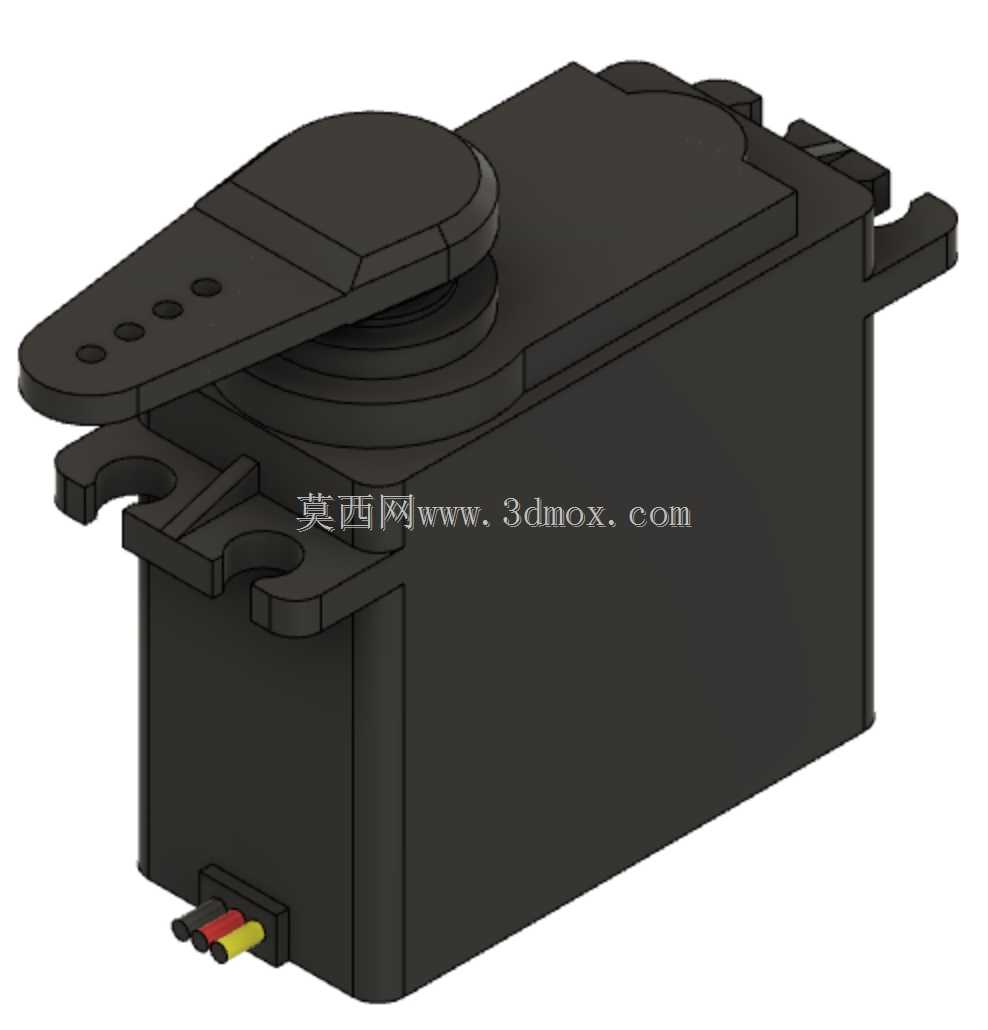

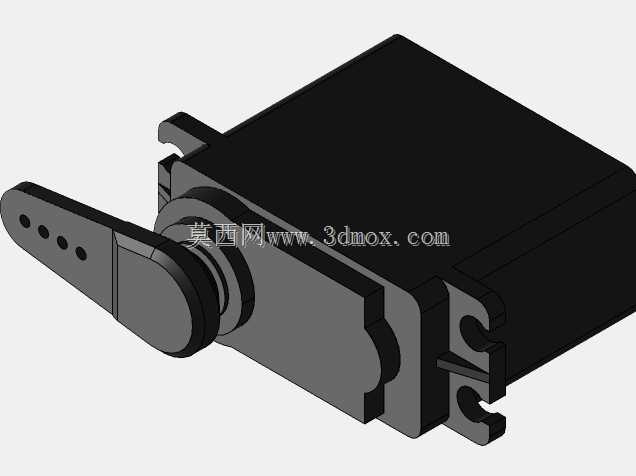

这款数字舵机常被用于航模飞机舵面控制、小型机器人关节驱动、遥控车转向机构等场景，作为小扭矩高精度角度执行元件，它能在接收PWM控制信号后，将输出轴精准锁定在指定角度位置，相比传统模拟舵机，它的死区更小，定位精度更高，响应速度更快，长时间工作时的位置保持稳定性也更出色。从结构设计来看，外壳采用高强度工程塑料注塑成型，上下壳体通过卡扣与螺丝组合固定，既保证了内部齿轮组、控制电路板、电位器、直流电机的密封防护，又兼顾了拆装维护的便利性，壳体两侧预留的带孔安装耳是核心安装定位结构，安装孔的中心距、孔径都严格匹配行业通用安装规范，可直接替换同规格标准舵机，无需额外修改安装支架。输出轴端采用金属齿盘搭配十字形摇臂安装位，配套的多孔摇臂可根据实际传动行程需求选择不同的安装孔位，调整舵机的输出力臂长度，适配不同负载的传动需求，尾部出线端做了防拉扯结构设计，红黑黄三线分别对应电源正、电源负、信号输入，线序符合行业通用标准，接线时无需额外调整线序即可直接接入主流舵机控制器。设计时首先考虑了安装兼容性，整体外形尺寸遵循标准大舵机的尺寸边界，长宽高尺寸可适配绝大多数常规舵机安装位，不会出现与周边结构干涉的问题；内部齿轮组采用逐级减速设计，将直流电机的高转速低扭矩输出转换为低转速高扭矩的角度输出，齿轮啮合间隙控制在极小范围内，避免反向传动间隙带来的定位误差；电位器与输出轴同轴连接，实时反馈输出轴的实际角度，配合内部控制电路形成闭环调节，确保输出角度与控制信号的对应关系准确。在实际选型使用时，需要注意安装耳的固定螺丝不能拧入过深，避免螺丝顶入壳体内部损伤齿轮组或电路板，摇臂安装时要先将舵机上电复位到中位，再固定摇臂，保证左右行程的对称性，它的输出摆角范围通常在0-180度之间，可通过控制器调整行程限位，避免堵转烧坏内部电机。
