1/20比例苏格兰菲菲遥控渔船结构设计

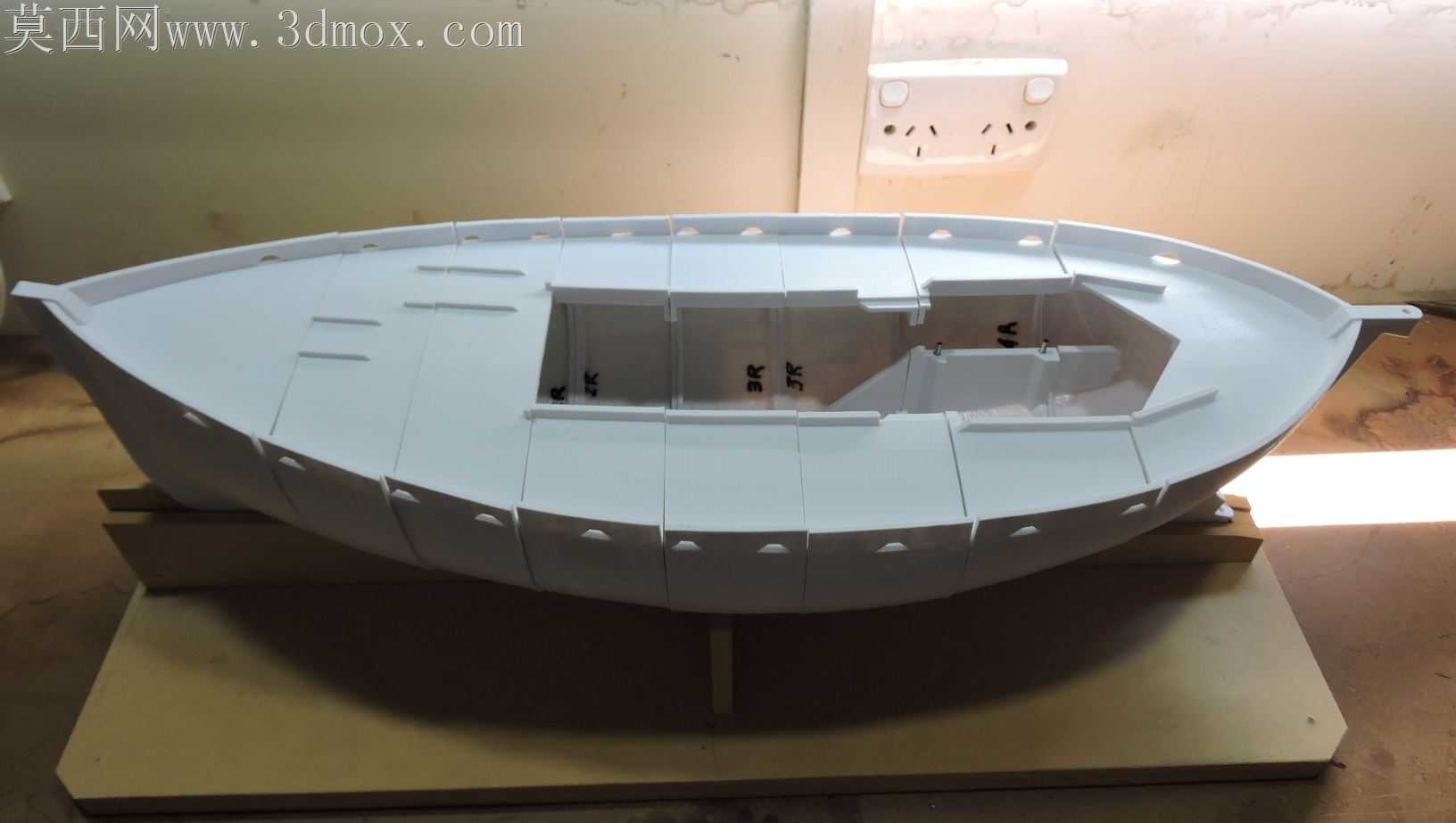

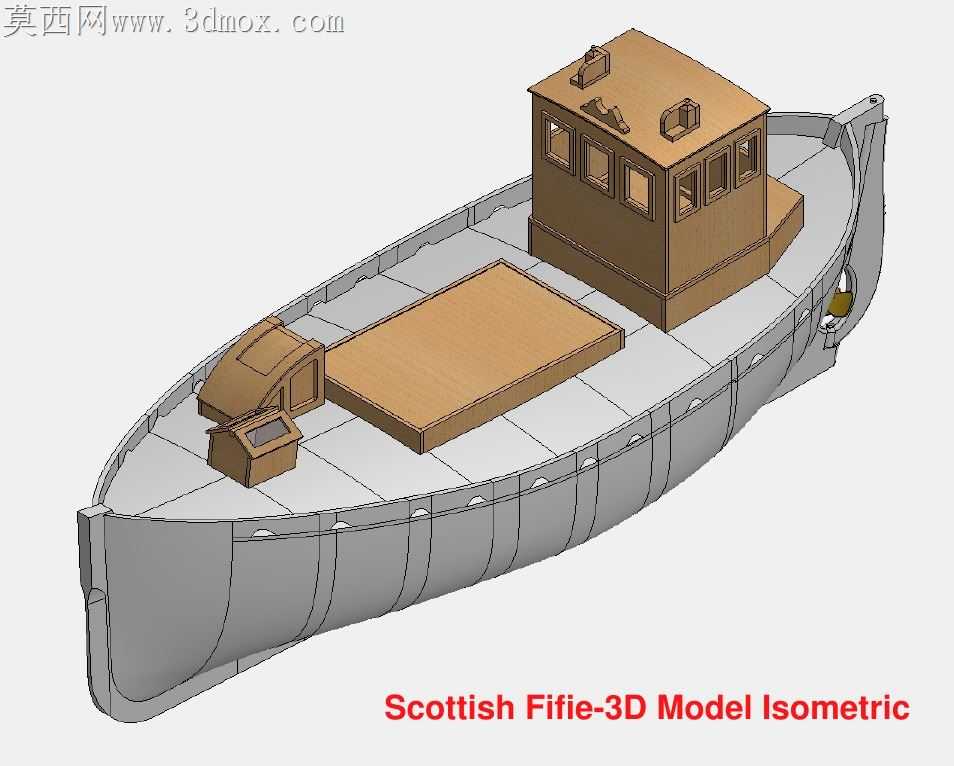

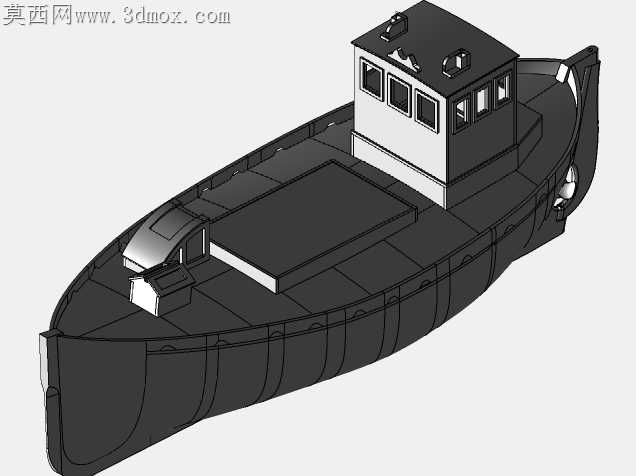

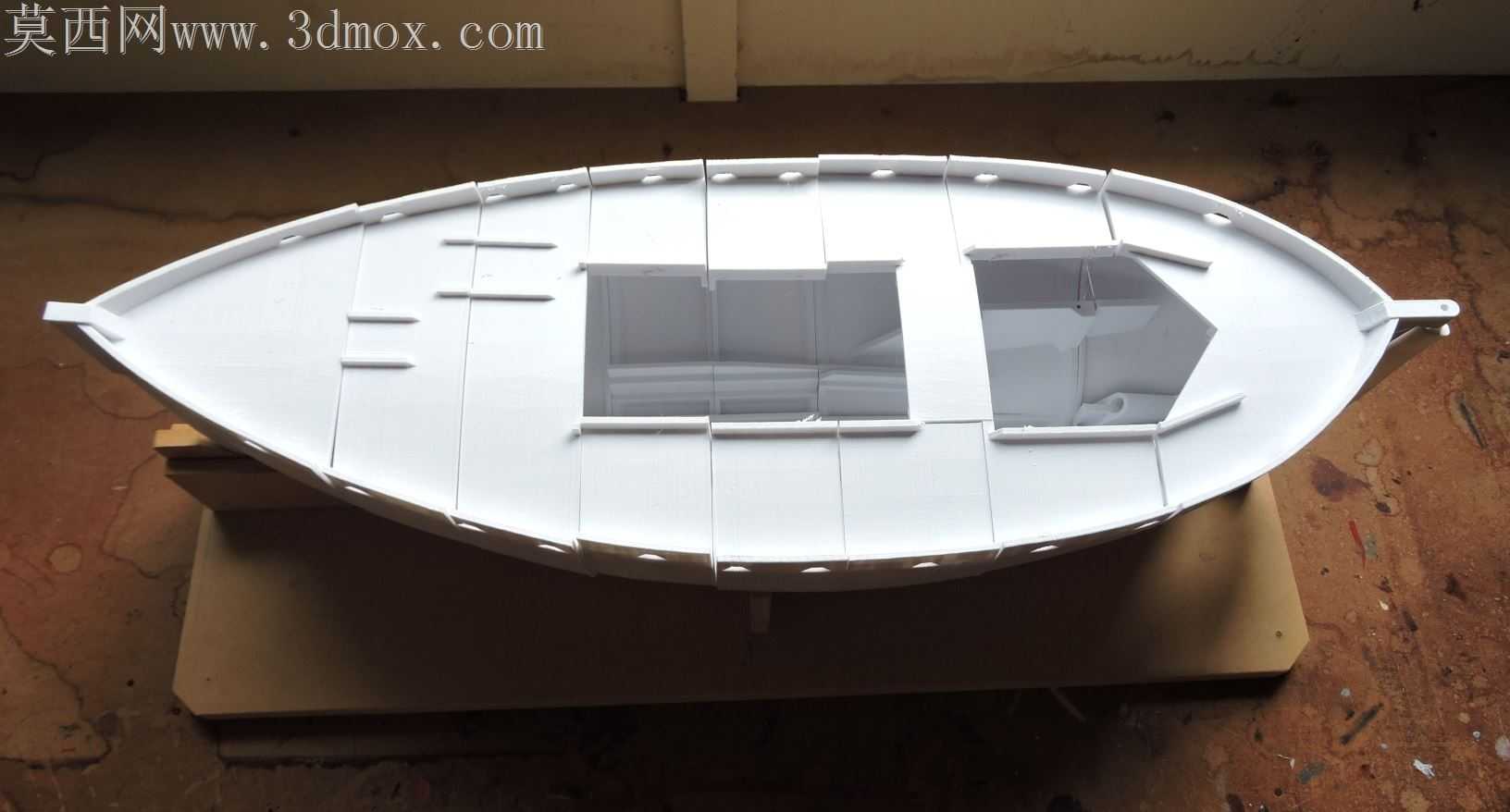

小比例遥控船模在静水环境航行时，最容易出现的问题是艏部上浪倒灌进舱、甲板设备受水蚀短路，以及转向时侧倾过大导致螺旋桨露出水面失速，这款缩比渔船的结构设计刚好针对性消解了这些常见隐患。船体外板的分块接缝全部避开了水线位置的高应力区，每段外板的搭接边预留了0.15mm的涂胶余量，粘接后不会出现缝隙渗水的问题，船壳外侧的防撞护舷条做了内嵌式卡槽设计，不用额外涂胶就能卡入船壳预留的凹槽，航行时碰到池壁或者障碍物也不会脱落。甲板上的舱室围壁和甲板面的连接位置做了一圈凸起的止水边，高度刚好1mm，哪怕航行时浪头拍上甲板，水也会顺着止水边外侧的排水槽流向两舷的排水孔，不会渗进舱室内部打湿电子设备。甲板中部的空旷平台做了可拆式设计，平台下方的舱格刚好能放下双通遥控的接收机、电子调速器和转向舵机，每个设备的安装位都预留了走线槽，电池仓放在舱室靠后的位置，刚好能平衡船艏锚机结构带来的重量偏移，整船重心落在水线以下三分之一的位置，转向时侧倾角度能控制在8度以内，不会出现螺旋桨出水空转的情况。舵系的安装位做了铜套预埋的设计，舵杆穿过船底的位置不用额外做密封处理，铜套和舵杆之间的间隙控制在0.08mm，涂上润滑脂后既能灵活转动，又不会出现漏水的问题。上层建筑的窗户全部做了内嵌式卡槽，透明件不用粘胶就能卡入窗框，后期如果要改装内部灯光，直接抠下透明件就能操作，不会破坏舱室的漆面。船艏的锚机和系缆桩做了分体式装配结构，每个小零件都有对应的定位桩，组装时不会出现装歪粘错的问题，零件之间的配合公差控制在0.1mm，粘好后没有明显的接缝，后期打磨上色的工作量能减少近四成。船底的龙骨做了渐变厚度设计，船艏位置的龙骨厚度比船艉厚0.2mm，航行时能更好地劈开前方的水流，减少航行阻力，螺旋桨安装位的轴套做了角度微调，和船底基线的夹角刚好匹配1/20比例下的最佳推进角度，全速航行时不会出现船头抬升过高的情况，直航稳定性更强。
