船用锚机止链器组合三维结构设计

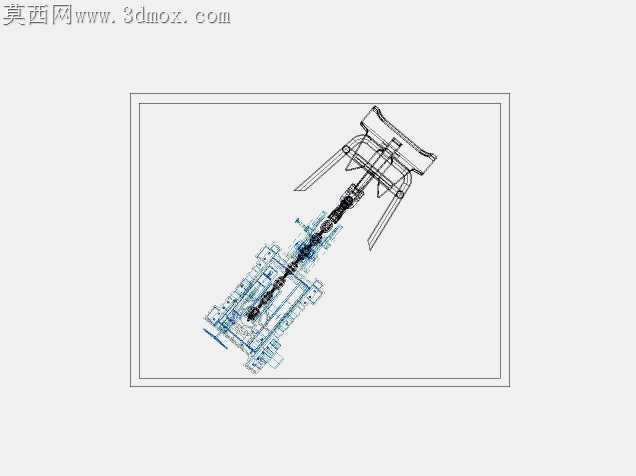

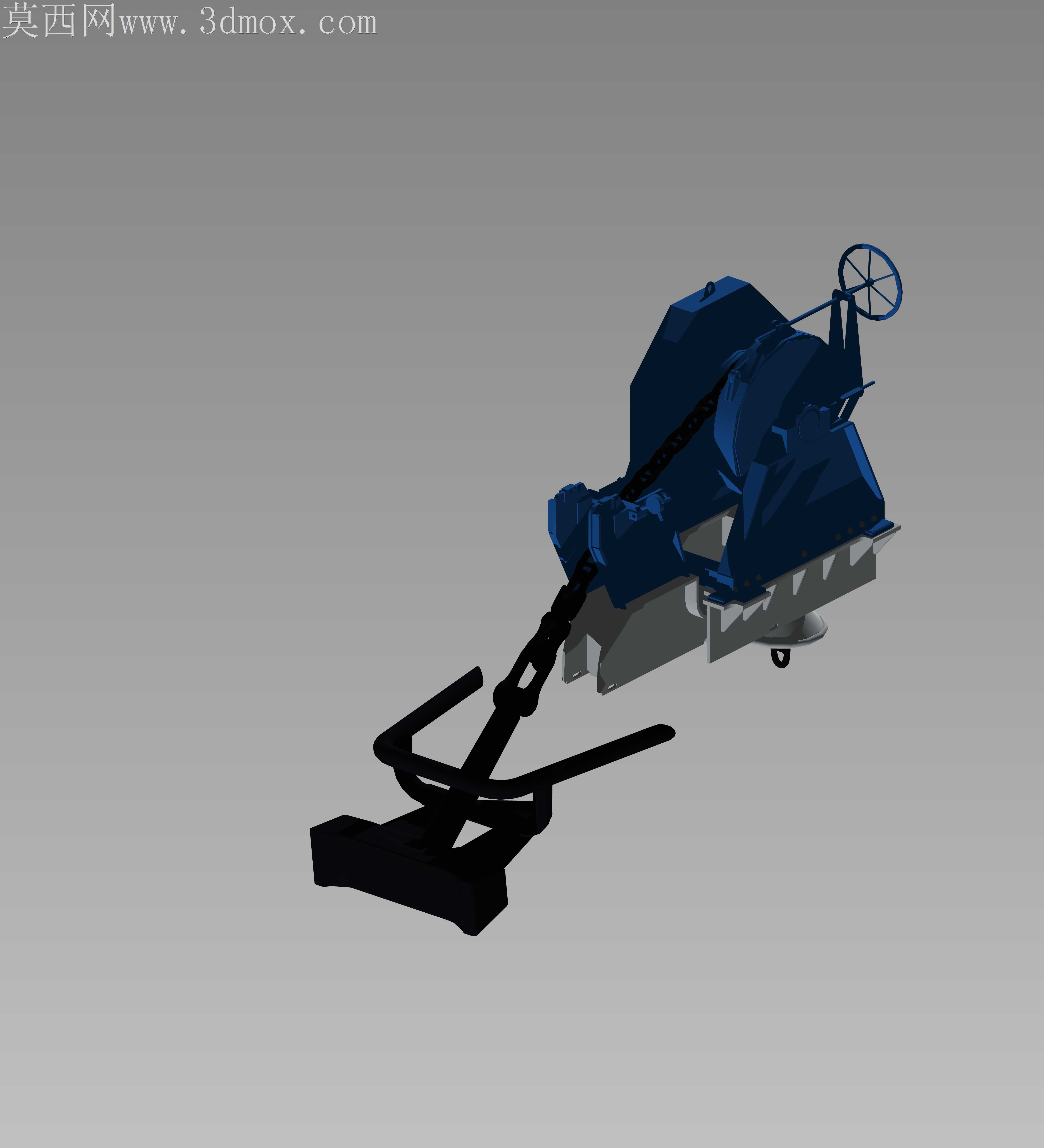

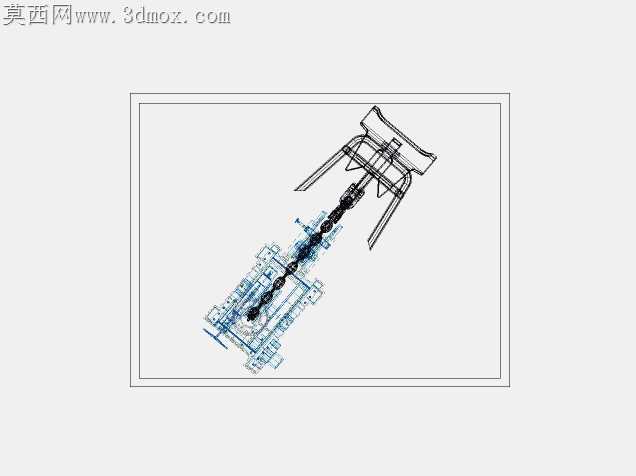

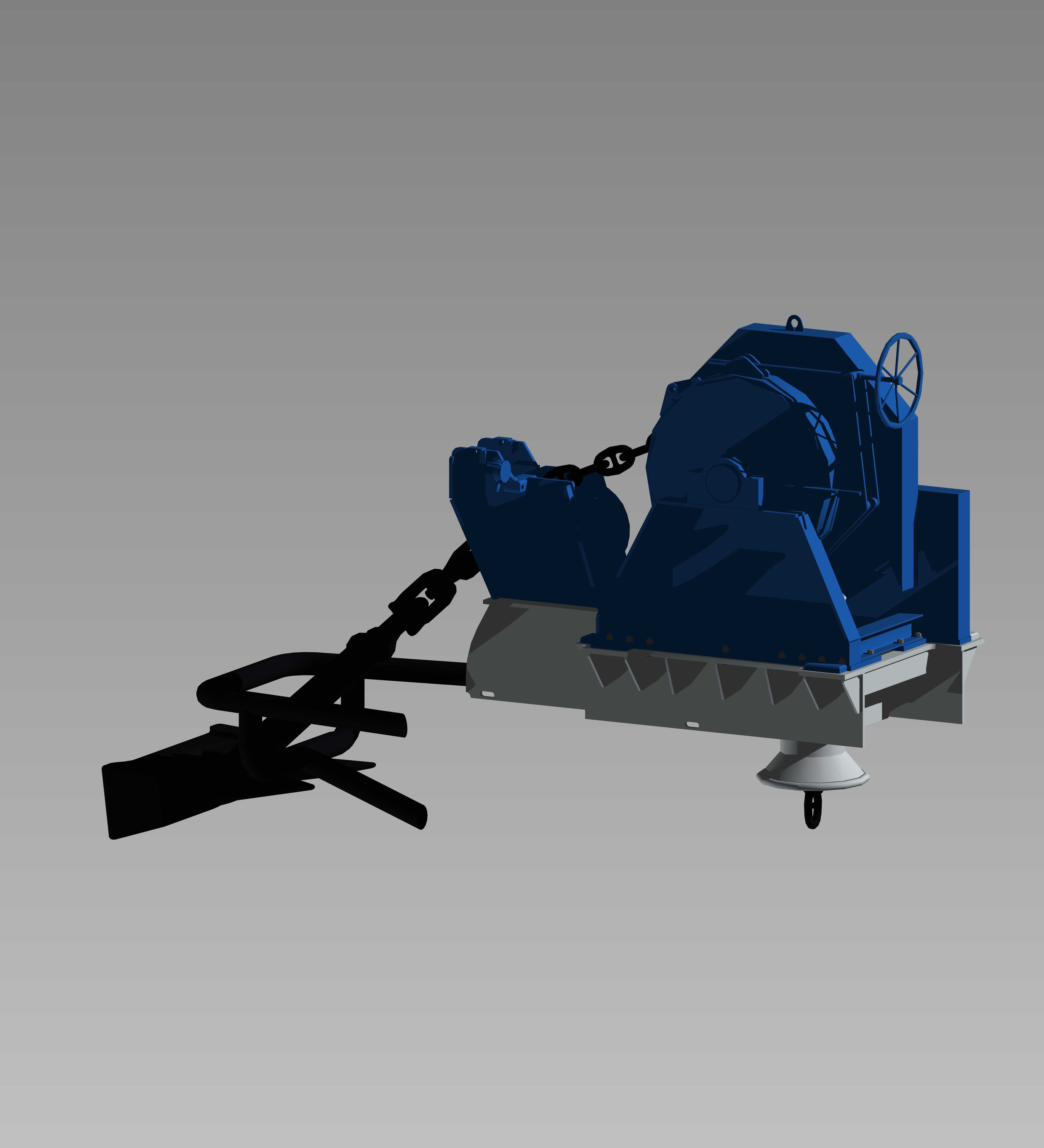

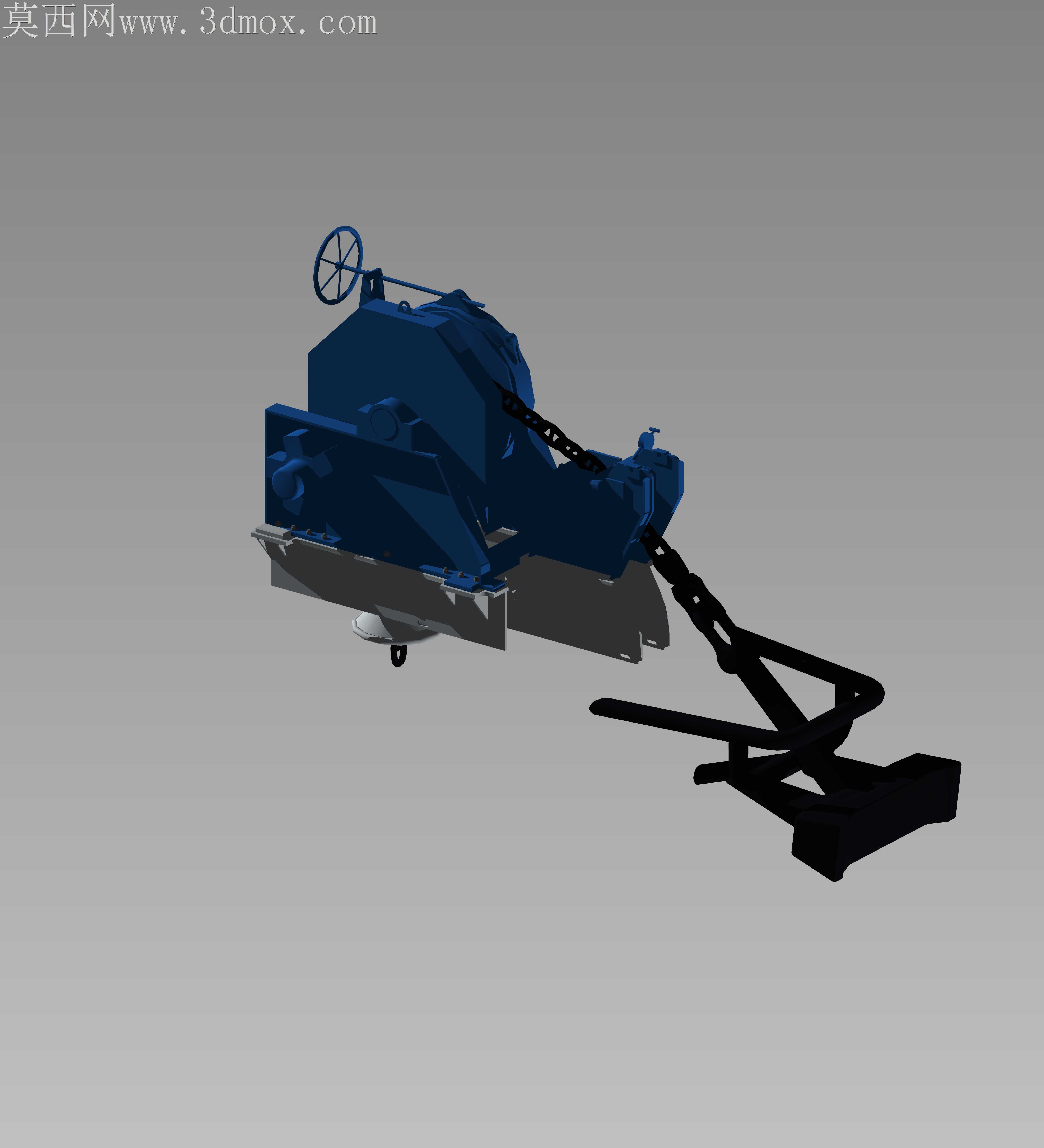

做这套锚泊组合结构建模的时候，最先敲定的是装配逻辑视角，毕竟锚机和止链器本来就是甲板上配合工作的整套单元，单独拆开来建反而容易忽略实际安装时的配合公差，到时候做运动仿真很容易出现干涉报错。一开始搭锚机主体框架的时候，特意把链轮轴的安装基准和止链器的导链槽中心线做了同轴约束，没分开建完再凑位置，省得后期调锚链运动路径的时候反复改基准面。锚机上部的手轮操纵机构，一开始把轮辐做的太细，渲染的时候总觉得质感飘，后来对照实船设备的比例把轮缘厚度加了1.2mm，手轮和下方减速箱的连接轴特意留了0.3mm的装配间隙，既不会出现轴穿模的问题，也符合实际机械装配的间隙要求。止链器的叉形臂结构是个小难点，一开始用直角拉伸做出来的臂架棱角太硬，和实际铸件的圆角过渡差很多，后来在臂架和底座连接的受力位置加了R8的铸造圆角，既还原了铸件的工艺特征，也避免了应力集中的结构硬伤，毕竟止链器要承受锚链的巨大拉力，结构上不能出现直角突变的薄弱点。锚链导槽的曲面做的时候反复调了三次曲率，一开始槽面太陡，锚链滑动的时候容易卡滞，后来把槽底的圆弧半径调到和链环外径完全匹配，链环在槽内滑动的时候刚好能贴合槽面，不会出现侧向偏移。材质调试的时候，锚机主体给了深蓝色的金属漆质感，特意加了细微的颗粒粗糙度，模拟甲板设备长期使用的漆面质感，没做亮面烤漆的效果，毕竟甲板上风吹日晒的设备不会有那么高的漆面光洁度。止链器和锚链部分给了发黑处理的金属材质，粗糙度调的比锚机主体高一点，区分开不同部件的表面处理工艺，底座部分加了一点轻微的磨损痕迹，让整体质感更贴近实船使用状态。装配的时候特意把锚机底部的安装脚和止链器的底座安装孔做了位置对齐，模拟实际甲板上的螺栓固定点位，连安装脚的倒角都做了和螺栓匹配的沉孔深度，不会出现螺栓拧进去突出底座的低级错误。做这套模型的时候特意舍弃了很多没必要的内部细碎零件，比如减速箱内部的齿轮组没有完全做出来，毕竟从外部展示和装配演示的角度，外部结构的准确性优先级更高，把内部结构省掉既能减少模型面数，也能让整体装配关系看起来更清晰，不会被细碎零件干扰视线。光影调试的时候主光源打在锚机和止链器的连接位置，刚好能照亮链轮和导链槽的配合区域，阴影硬度调的偏软，不会让部件之间的阴影太生硬，能清楚看到每个结构件的轮廓衔接。这套模型最大的实用点就是完全按照实际装配关系搭建，不管是做锚泊系统的教学演示，还是做甲板布置的方案验证，都能直接拿来用，不用再重新调整两个部件的配合位置，导链路径的连贯性也能直接用来做锚链收放的运动仿真，省了很多二次调整的功夫。
