链式驱动辊道输送设备结构设计

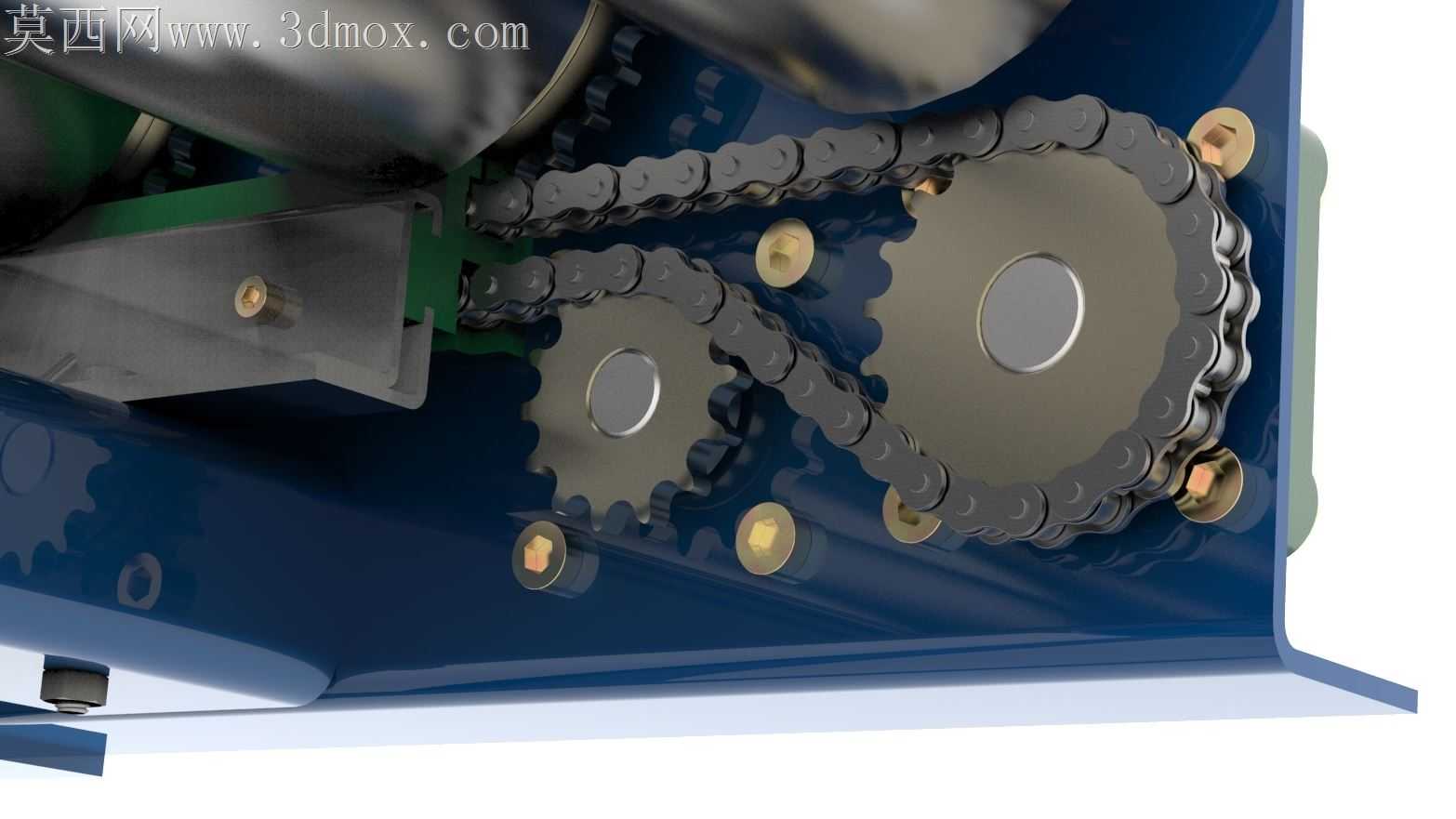

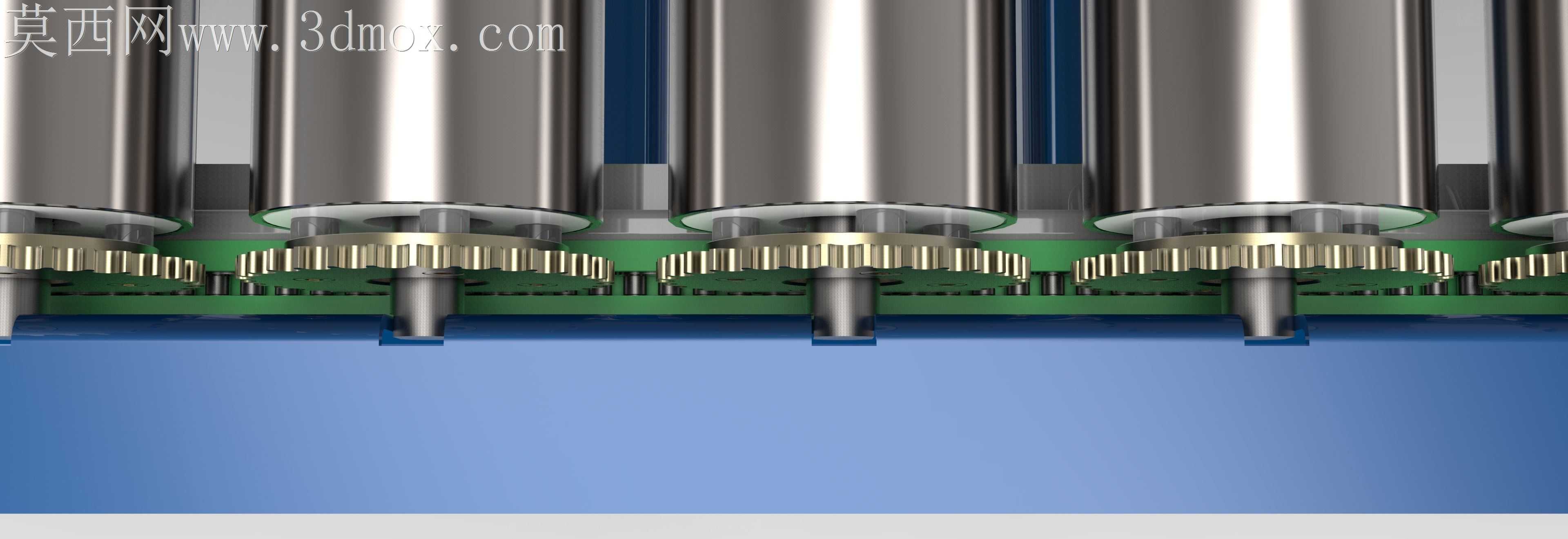

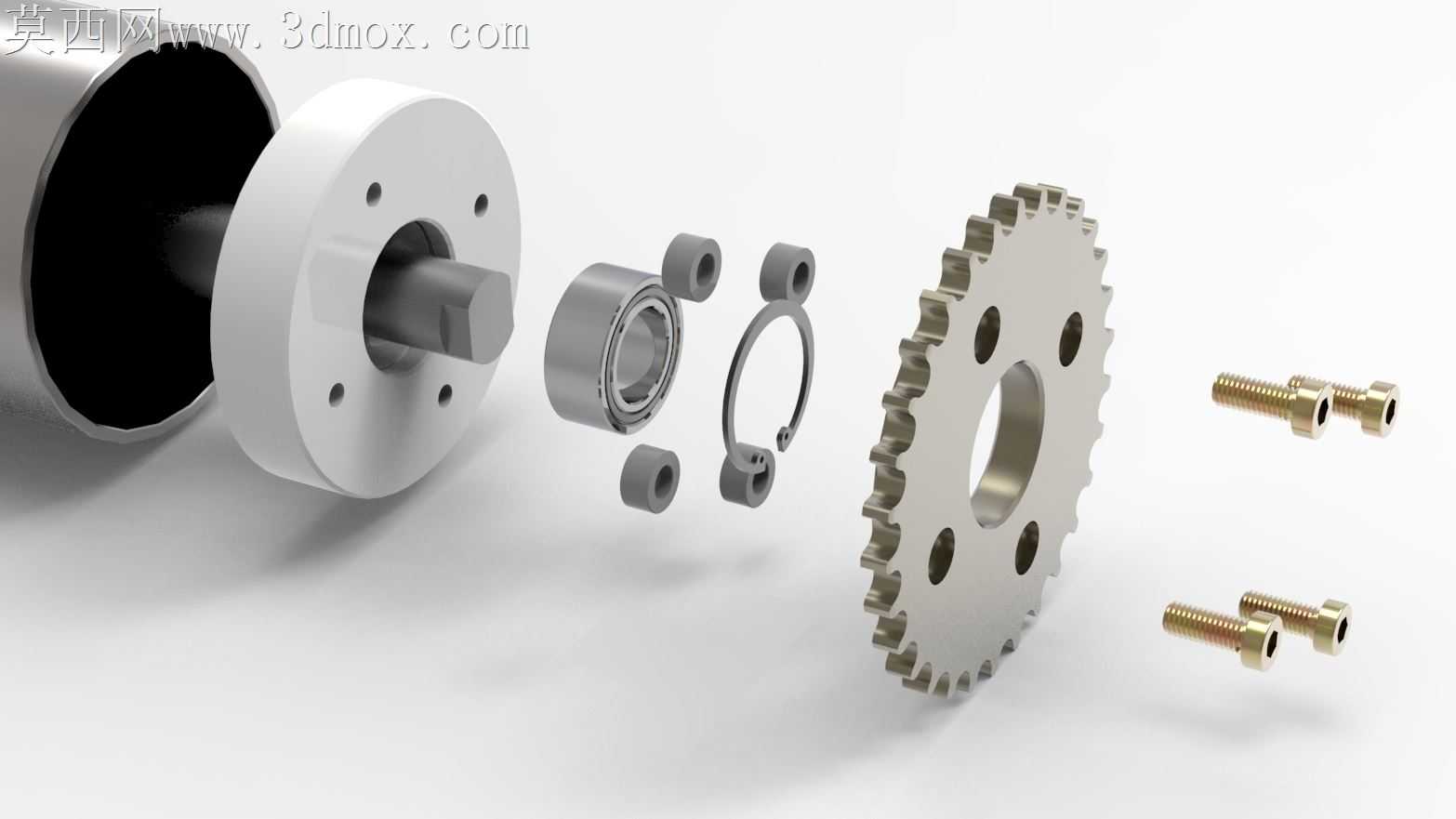

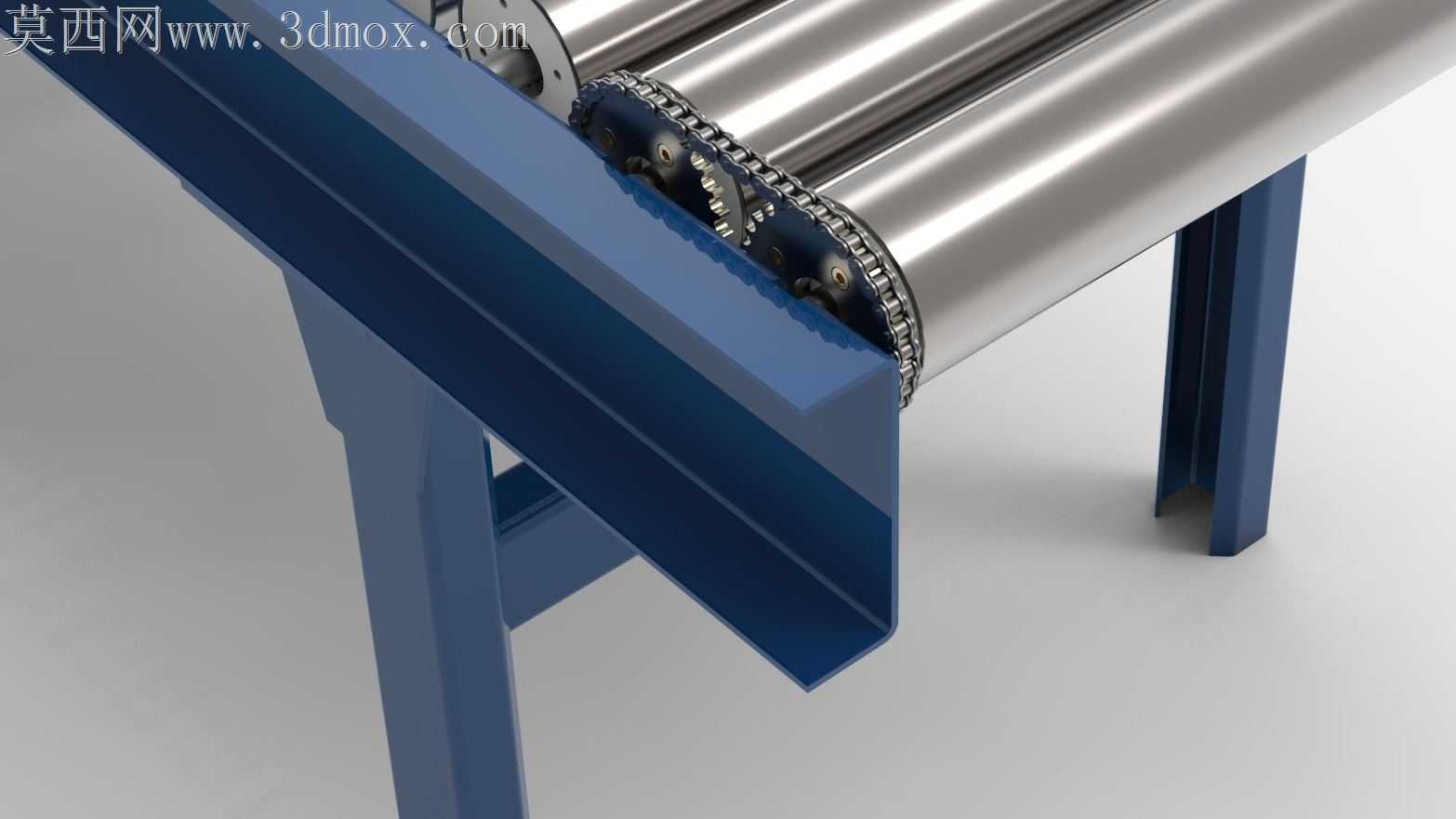

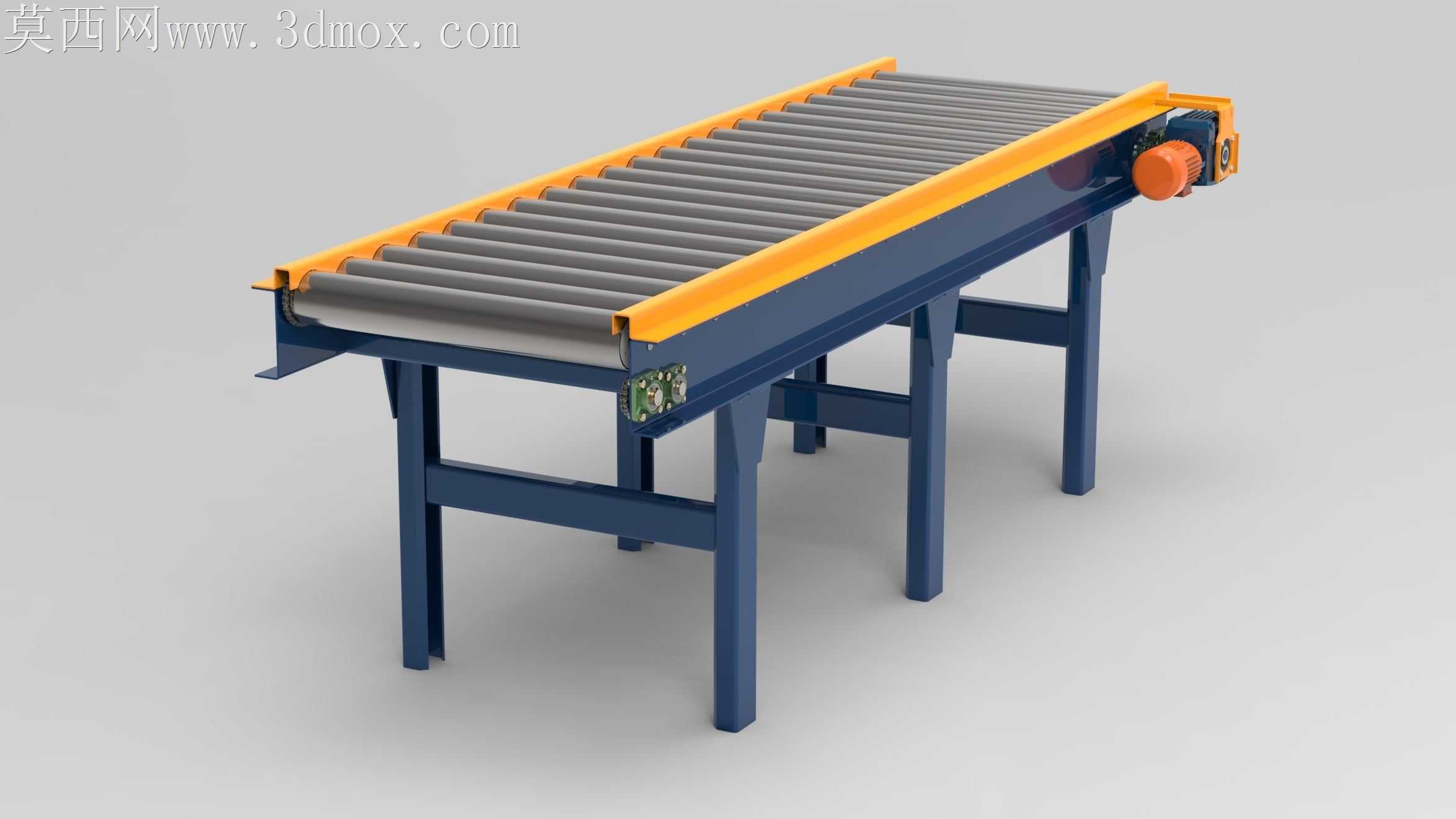

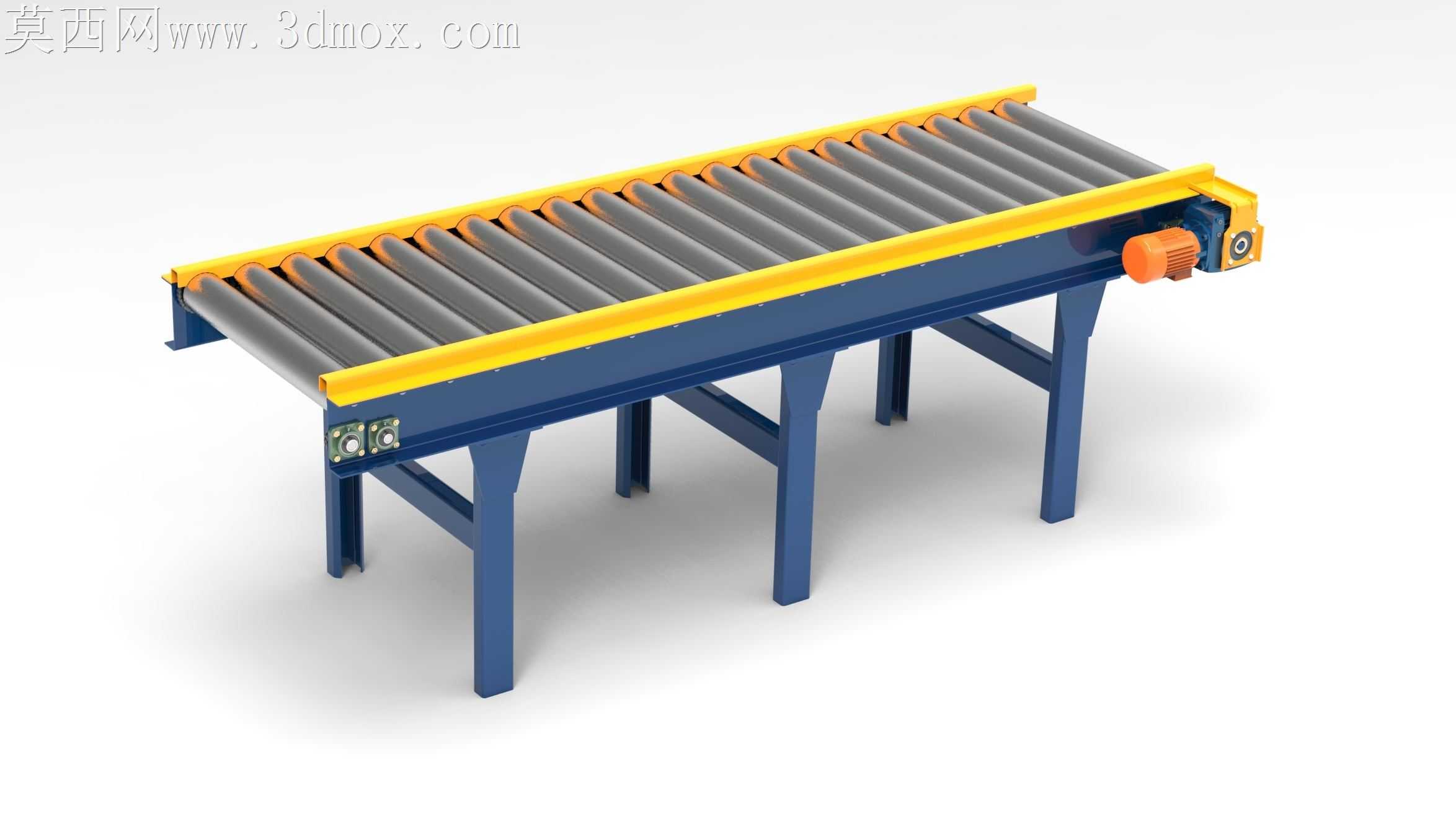

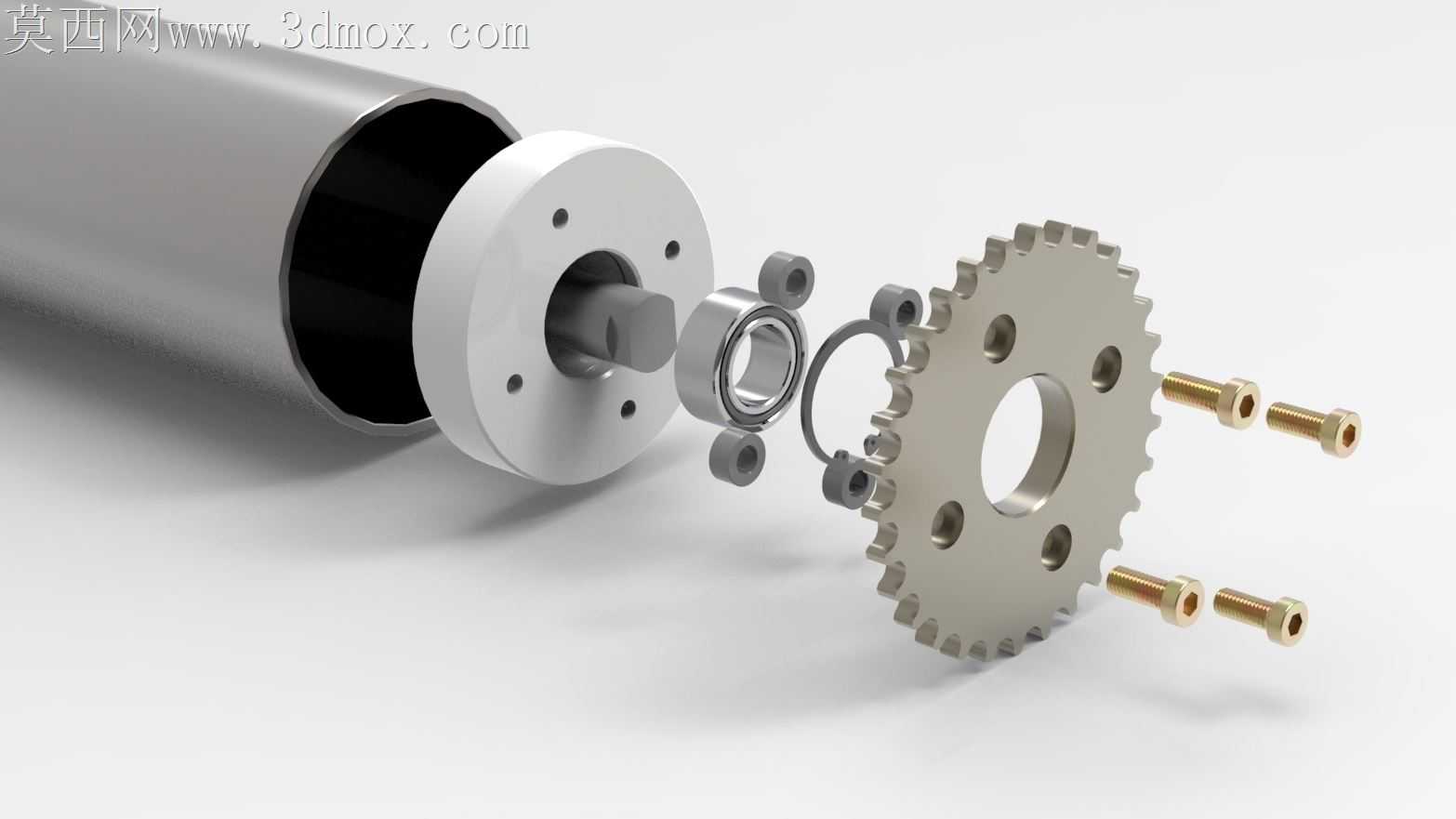

车间现场的重载输送工况里，焊接机架的焊后变形一直是拖慢安装进度的核心痛点，这款链传动辊道的框架设计直接把ISO型材与钣金件的拼接焊缝做了错位排布，避开应力集中的直角交汇区，支腿与横梁的连接位预留了2mm的反变形余量，焊后无需大型校形设备就能保证辊筒安装面的平面度控制在0.5mm以内，不会出现辊筒高低差导致的物料卡滞、偏磨问题。端部的驱动端安装座做了分体式嵌装结构，不用在主框架上开大面积的铣削缺口，既保留了框架整体的抗弯刚度，又能给驱动电机、链轮组件留出足够的调整间隙，张紧链条时不用拆解整段护边，只需要松开安装座的锁紧螺栓就能微调链轮中心距，日常维护的拆装效率能提升六成以上。辊筒选用的聚甲醛材质本身自润滑性优异，但和钢制轴芯的配合位如果公差放太松，长时间重载运转会出现辊筒窜动，这款设计里辊筒两端的轴承座直接选用标准UCF系列带座轴承，轴芯与辊筒内壁的配合段做了滚花销固定，不用额外加工复杂的定位台阶，普通车床就能完成轴件加工，采购标准件就能完成整机组装，完全适配中小加工厂的加工能力。侧边的黄色护边不是单纯的装饰件，它的截面做了向内翻的卡槽，既能挡住链条运转时带起的油污、碎屑溅到输送物料上，又能作为物料导向的挡边，护边和框架的连接用隐藏式卡扣固定，没有外露的螺栓头，不会刮蹭到输送的纸箱、工装板表面。支腿底部的安装板做了长圆孔设计，地面不平整时可以微调整机的水平度，不用额外垫塞薄铁皮，长时间运转也不会因为支腿受力不均出现框架扭曲。链轮选用08B-1标准规格，和市面上绝大多数输送线的备件通用，不用单独定制非标链轮，后期运维的备件成本能压到最低，链传动的布置特意把松边放在下方，避免链条下垂剐蹭到下方的横撑，运转时的噪音比上置松边的结构低8分贝左右，更适合长时间连续运转的车间装配线、物流分拣段使用。
