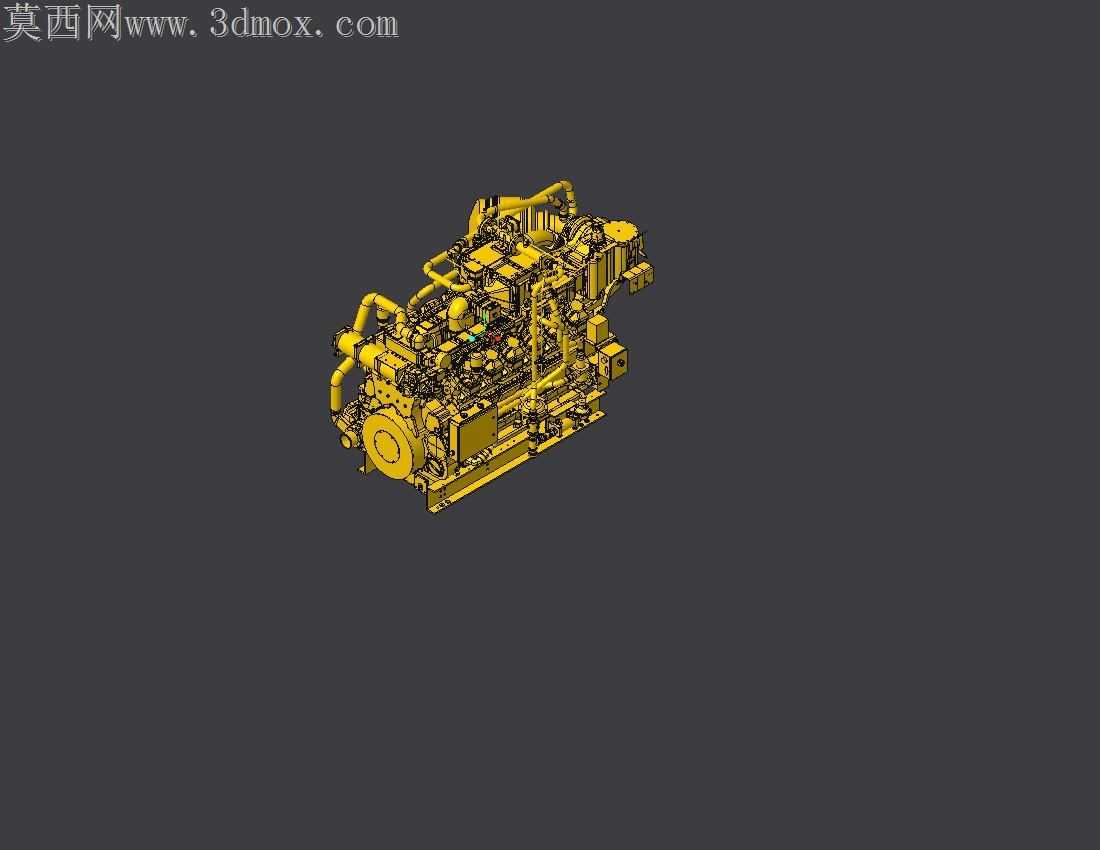

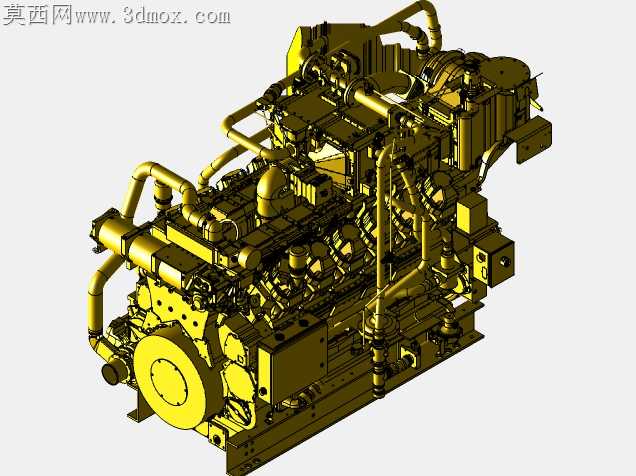

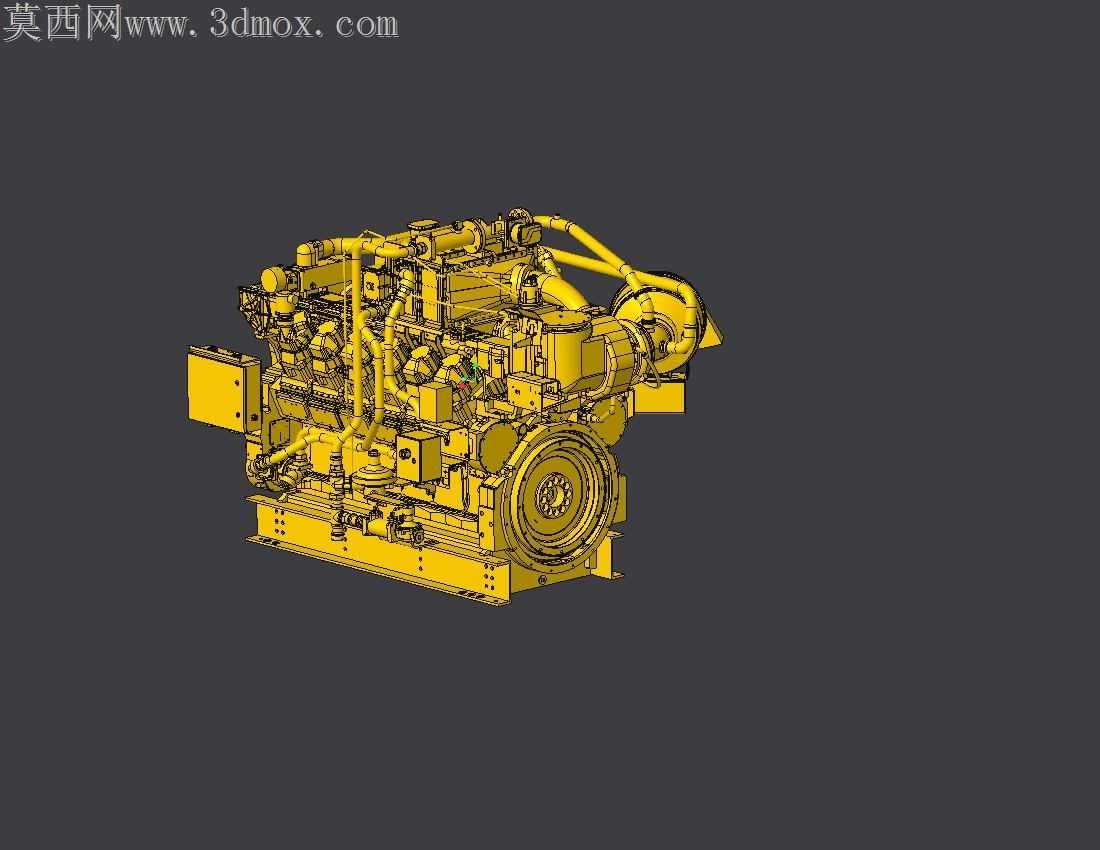

G3512B型燃气压缩发动机结构设计

油气开采现场的压缩机组常年在高负荷、含硫腐蚀介质环境下连续运转，传统机型常出现管路共振开裂、密封面渗漏、附属部件干涉碰磨的问题，这套G3512B机型的结构设计从加工适配的角度做了大量落地性调整，完全规避了过往同类型机组的加工与装配痛点。缸体与曲轴箱的结合面没有沿用常规的平面铣削后直接涂胶密封方案，而是在结合面外缘加工了宽1.2mm、深0.3mm的环形储胶槽，槽体边缘做了R0.2的圆角过渡，既避免平面加工时的飞边刮伤密封胶层，也能让密封胶在螺栓压紧时均匀填充槽体，不会被挤压溢出到曲轴箱内部污染润滑油，加工时仅需在数控铣工序最后增加一道走刀，不需要额外装夹定位，加工成本增幅不到2%，却能将结合面的渗漏概率降低九成以上。进排气管路的排布没有追求外观上的横平竖直，每段管路的折弯半径都严格匹配弯管机的最小加工极限，管路对接的法兰座全部预留了0.15mm的轴向加工余量，现场装配时可以根据实际焊接变形量做微量修磨，不需要强行掰动管路对位，从根源上消除管路装配内应力，避免机组运行时的振动导致焊缝疲劳开裂。缸盖部位的喷油器安装座做了同轴度公差收窄设计，加工时采用一次装夹完成座孔与密封锥面的精加工，避免二次装夹带来的同轴度偏差，防止高压燃气从喷油器配合面泄漏。附属的冷却水管路、燃油管路、控制线路的固定支架全部采用模块化分体设计，每个支架的安装孔都做了长圆孔调整余量，加工时不需要严格控制孔位的绝对位置度，降低了钣金加工的精度要求，装配时也能根据周边部件的实际位置灵活调整，不会出现支架与管路干涉、需要现场切割打磨的情况。飞轮壳与启动马达的配合面专门加工了定位销孔的导向倒角，装配时定位销可以顺畅导入，不需要用铜棒敲击强行对位，避免销孔变形导致后续拆卸困难。油底壳的放油螺塞位置特意偏移了机油集滤器的正下方，加工时放油孔的内螺纹做了镀铜处理，既提升螺纹的密封性能，也避免多次拆卸后螺纹滑牙，日常更换机油时也不会因为机油直冲集滤器造成放油喷溅。所有外露的螺栓连接部位都预留了标准套筒的操作空间，没有出现螺栓被周边管路遮挡、需要使用专用薄壁扳手才能操作的结构，后期现场维护时普通工具即可完成拆装，大幅降低运维的工具成本与操作时间。
