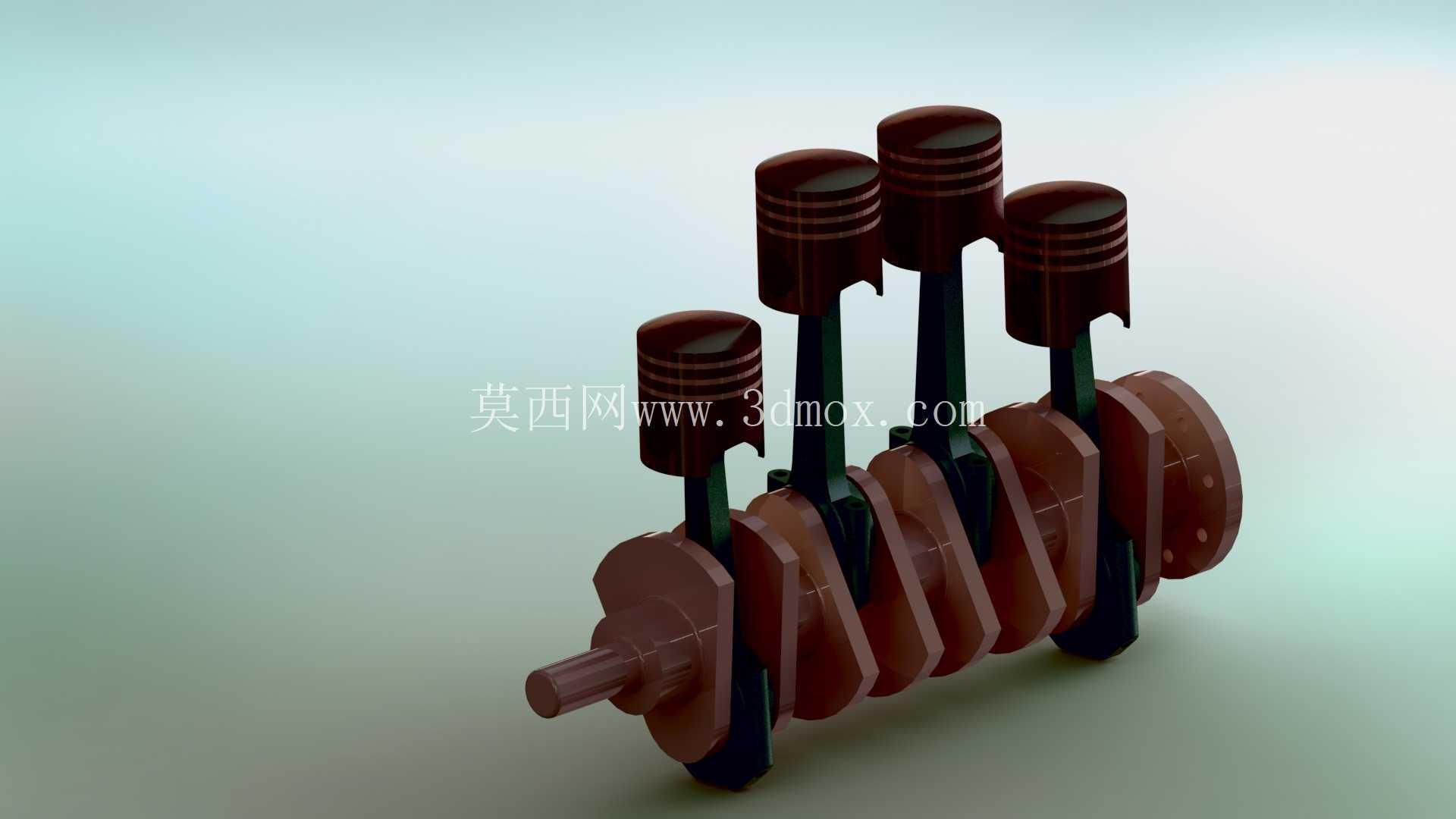

直列四缸内燃机曲柄活塞组结构设计

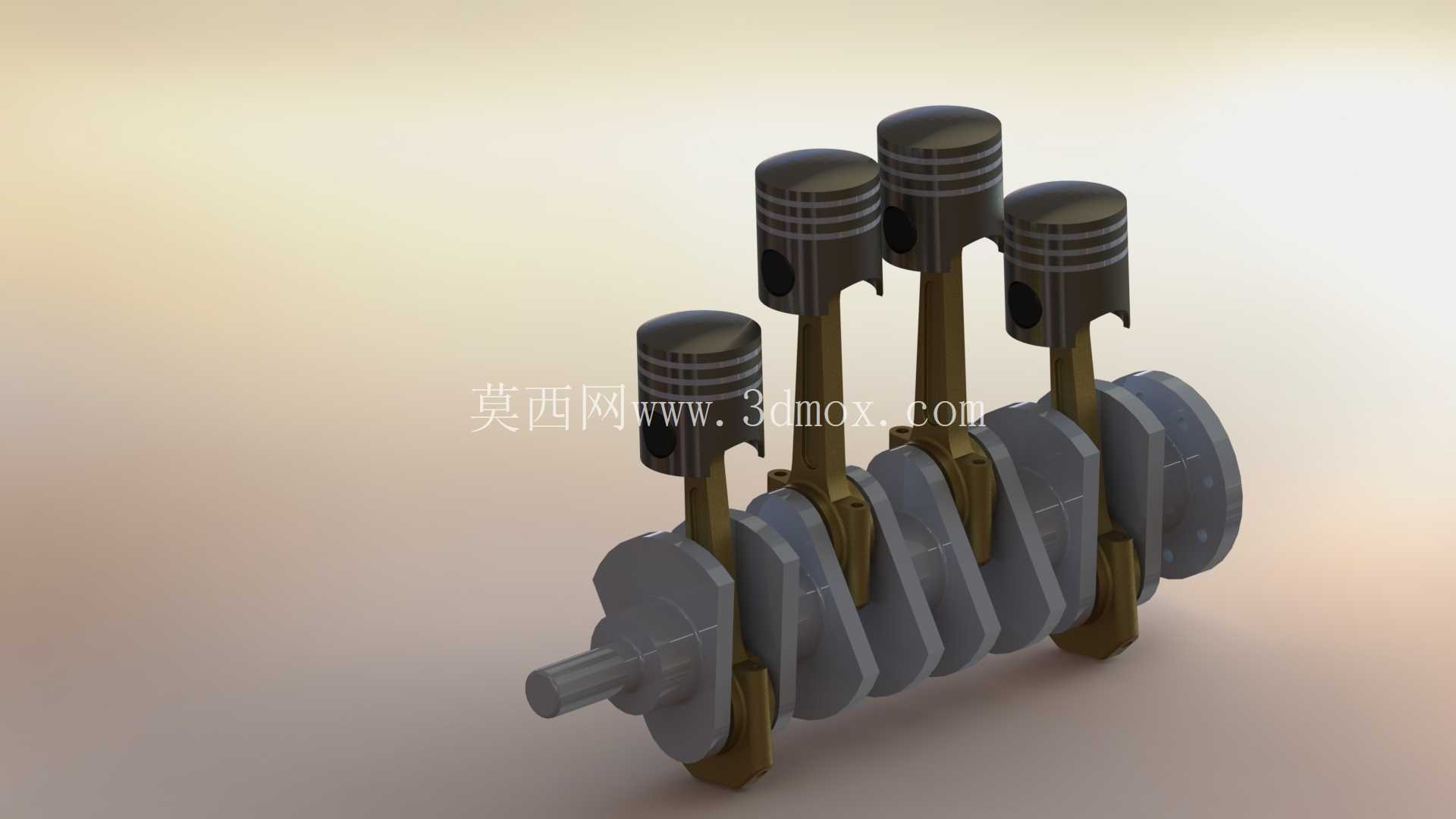

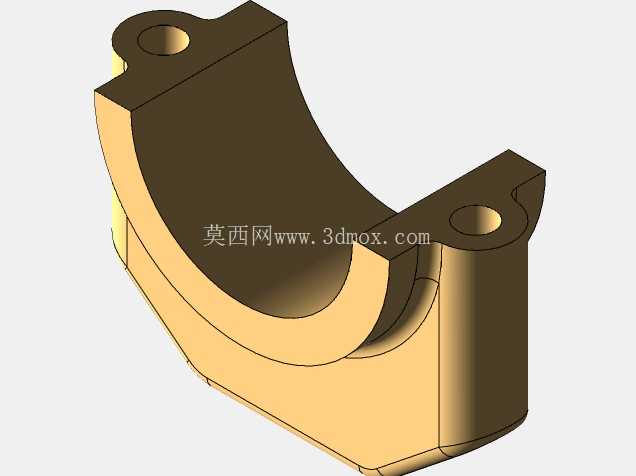

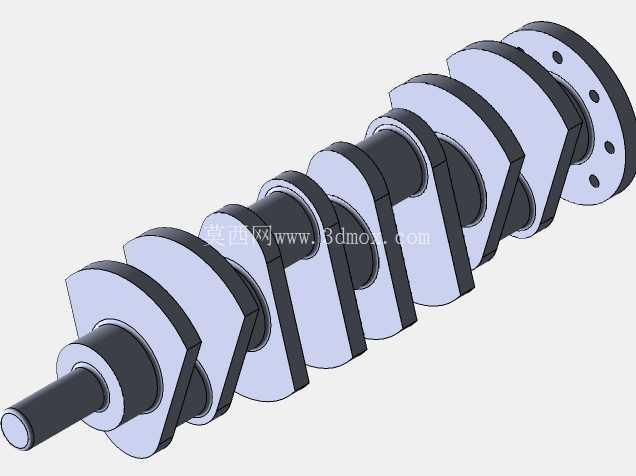

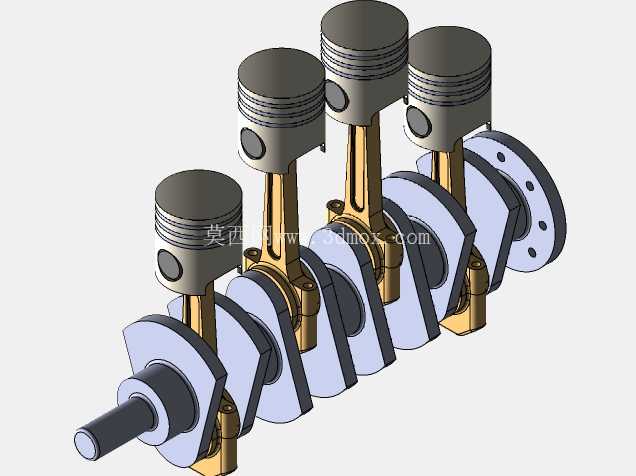

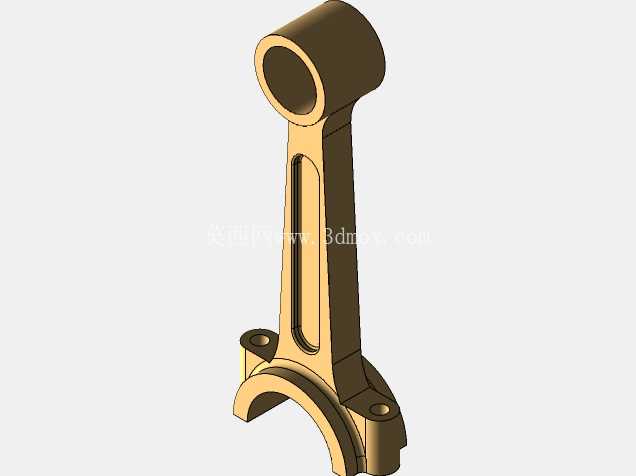

　　连杆采用小头活塞销连接、大头分体式轴瓦连接的结构，大头的剖分面为平切口设计，对应小排量动力的载荷需求，安装时通过连杆螺栓将轴瓦盖压紧在曲轴曲柄销上，轴瓦表面的减磨合金层可以在压力润滑状态下降低转动摩擦阻力，同时承受做功行程传递来的爆发压力。曲轴采用全支撑设计，四个曲柄销分别对应四个气缸的做功相位，相邻曲柄销错开180度，四个气缸的做功顺序可以按照1-3-4-2或者1-2-4-3的相位排布，保证每180度曲轴转角就有一个气缸进入做功行程，让动力输出更连贯，减少曲轴运转的转速波动，曲轴前端预留了皮带轮、正时齿轮的安装轴颈，后端则预留了飞轮连接法兰，飞轮的转动惯量可以储存做功行程的能量，带动曲轴完成排气、进气、压缩三个非做功行程的运转，同时后端的油封轴颈可以防止曲轴箱内的机油从后端渗漏。设计过程中首先要确定的是缸心距参数，也就是相邻两个气缸中心线的距离，这个参数直接决定了整个动力单元的横向安装尺寸，缸心距过小会导致气缸壁水套空间不足，影响冷却效率，同时会降低缸体的结构刚度，缸心距过大则会造成整机长度超标，给整车机舱布置带来难度，这套结构的缸心距按照小排量动力的常规设计取值，兼顾了水套布置空间与整机紧凑性要求。活塞的行程与缸径的比值也经过匹配，冲程略大于缸径的设定可以优化低转速区间的扭矩输出，更适配民用车辆日常通勤的转速使用区间，活塞销采用半浮式安装设计，常温下活塞销与连杆小头为过盈配合，与活塞销座为间隙配合，避免工作过程中活塞销窜动刮伤气缸壁。这套直列四缸动力单元的核心运动组件，是乘用车、小型工程机械动力系统里最常见的结构形式，日常接触的1.0L-2.5L排量区间的民用动力，绝大多数都采用这类直列四缸布局，相比三缸结构运转平顺性更优，相比V6布局结构更紧凑、成本控制更友好，是小排量动力领域应用最广泛的结构方案。从结构组成来看，这套组件包含四个独立活塞、对应连杆、整体式锻造曲轴、主轴承支撑座几个核心部分，活塞采用平顶设计，环岸位置预留了三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室内的高压燃气，避免做功行程的燃气下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与机油损耗。

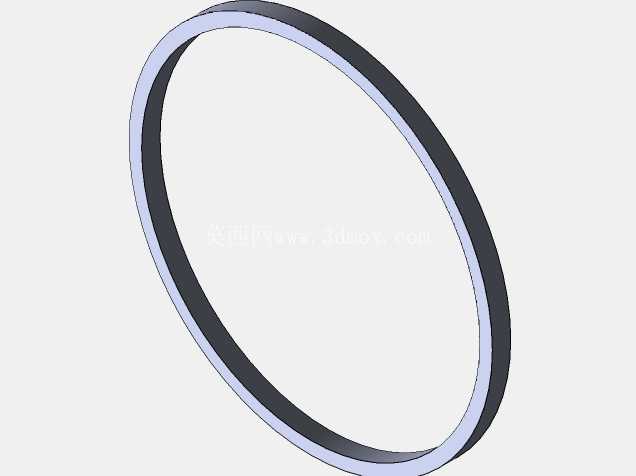

　　主轴承座采用独立式支撑结构，每个主轴颈对应一个主轴承盖，通过主轴承螺栓固定在缸体主轴承座上，轴瓦同样采用带减磨层的薄壁轴瓦，曲轴上的斜向油道可以将主轴承道的压力润滑油输送到曲柄销位置，给连杆大头轴瓦提供持续润滑，避免干摩擦造成的轴瓦烧蚀。实际装配过程中，需要先将活塞环按照开口错开120度的要求装到活塞环槽内，避免各环开口对齐造成漏气，之后用活塞环卡箍收紧活塞环，将活塞从气缸上端推入气缸套内，连杆大头对准对应的曲柄销位置，扣合连杆盖并按照规定扭矩拧紧连杆螺栓，之后依次安装主轴承盖，完成曲轴的轴向定位，曲轴的轴向间隙通过止推片进行控制，间隙过大会造成曲轴运转过程中轴向窜动，影响前端轮系与后端飞轮的工作稳定性，间隙过小则会在热机状态下出现卡滞，造成运转阻力过大。

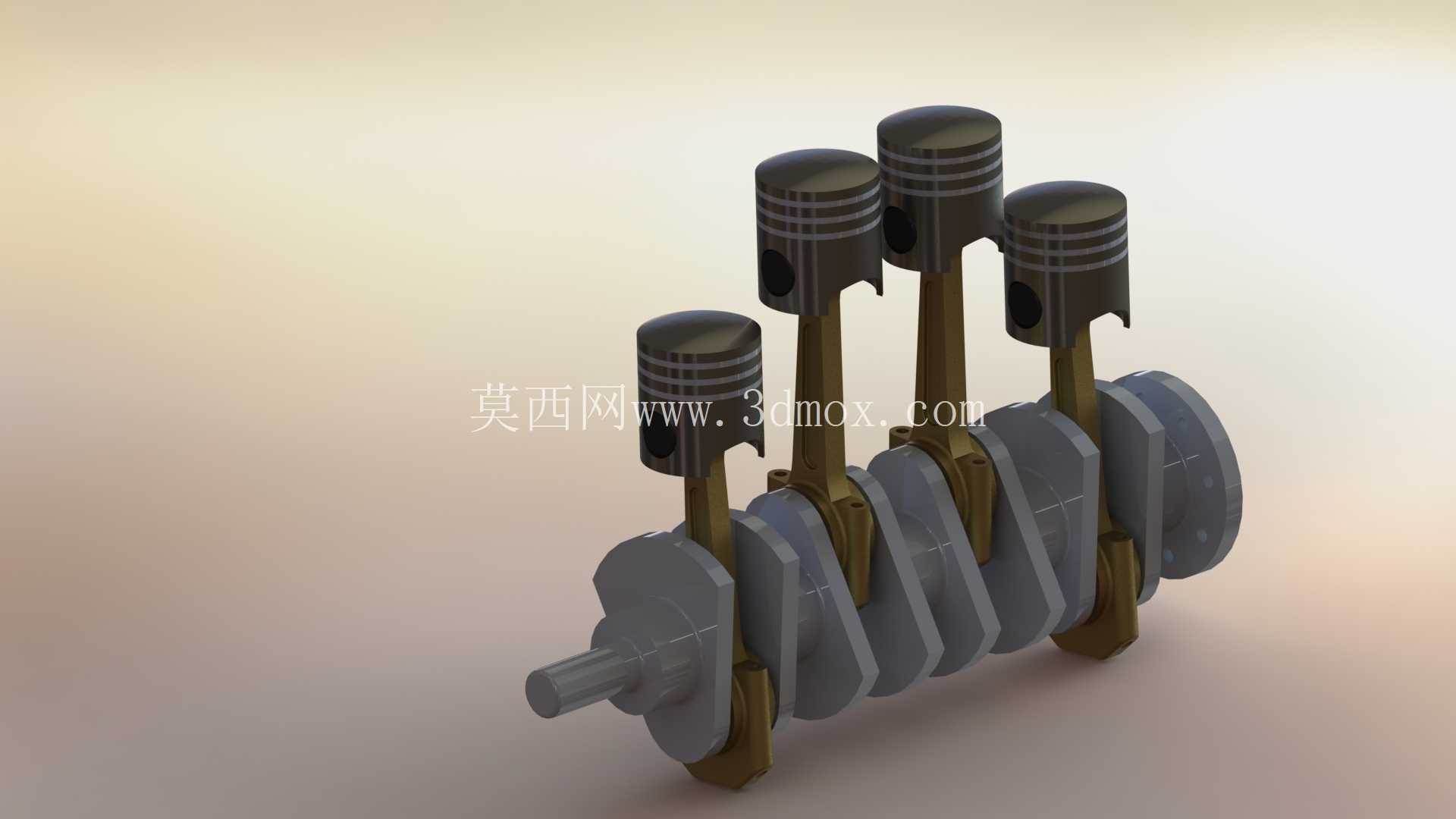

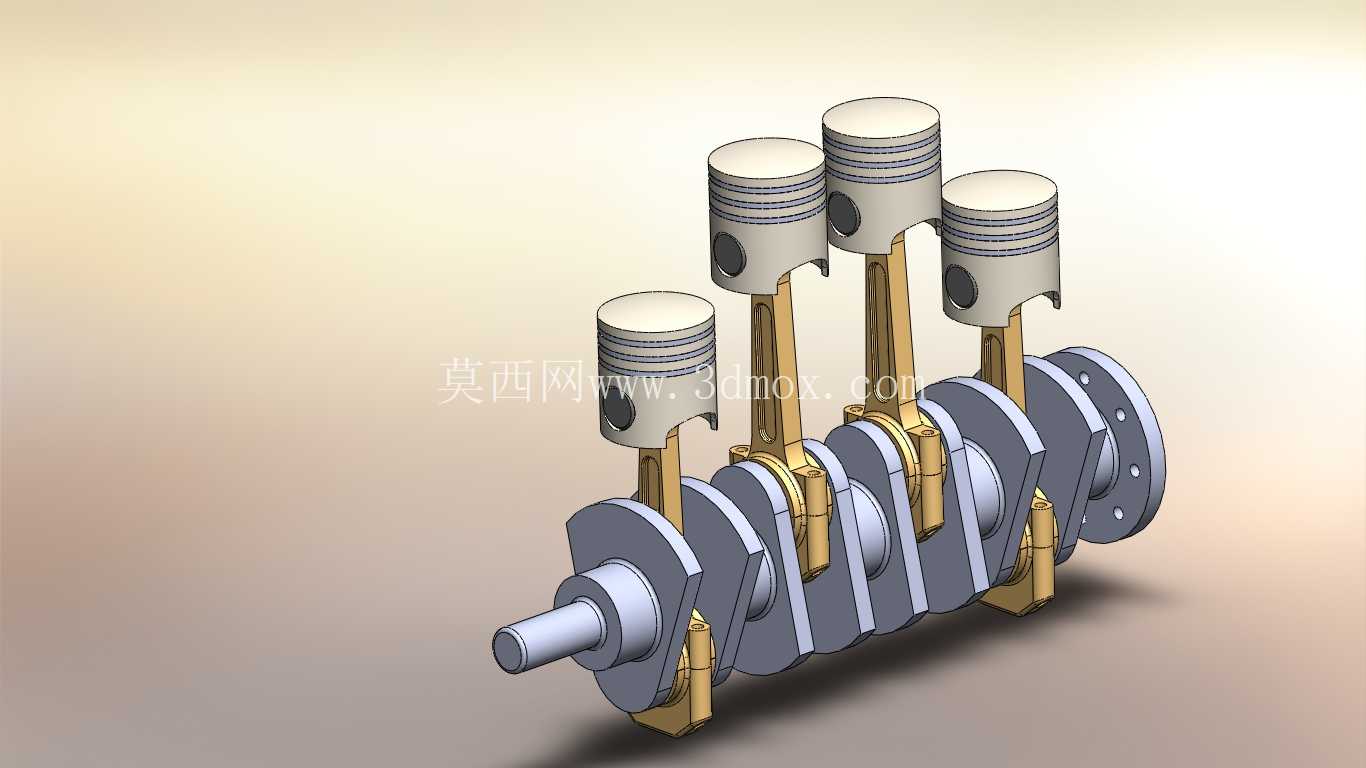

　　这套结构的运动仿真可以直观展示四个活塞的往复运动与曲轴旋转运动的转换过程，活塞在上止点位置时，燃烧室容积最小，压缩行程结束时火花塞点火，燃气燃烧膨胀推动活塞向下运动，通过连杆带动曲轴旋转，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，之后活塞在曲轴惯性带动下向上运动，排出燃烧后的废气，再向下运动吸入新鲜混合气，再向上运动压缩混合气，完成一个完整的工作循环。在结构设计阶段，还需要重点考虑动平衡问题，曲轴的曲柄位置都设计有平衡重，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，直列四缸结构的一阶惯性力可以自身平衡，二阶惯性力则需要平衡轴结构来抵消，部分追求平顺性的机型会在缸体上加装双平衡轴，通过齿轮驱动以两倍曲轴转速反向旋转，抵消二阶惯性力带来的振动。

　　这套组件的安装边界需要匹配对应缸体的气缸直径、主轴承座孔位置、曲轴前后端的伸出长度，前端的正时系统安装位需要与正时链条或正时皮带的传动结构匹配，保证配气相位的准确性，后端的飞轮安装面需要与离合器、变速箱的输入轴同轴，避免动力传递过程中出现抖动。日常的结构教学、三维建模练习中，这套结构是非常典型的曲柄连杆机构案例，涵盖了往复运动到旋转运动转换的核心结构设计要点，涉及到公差配合、润滑路径设计、动平衡校正、安装工艺要求等多个机械设计核心知识点，建模过程中需要严格控制各部件的配合间隙，比如活塞与气缸壁的配合间隙、活塞销与销座的配合间隙、曲轴轴向与径向间隙，这些参数直接影响整机的运转性能与使用寿命。
