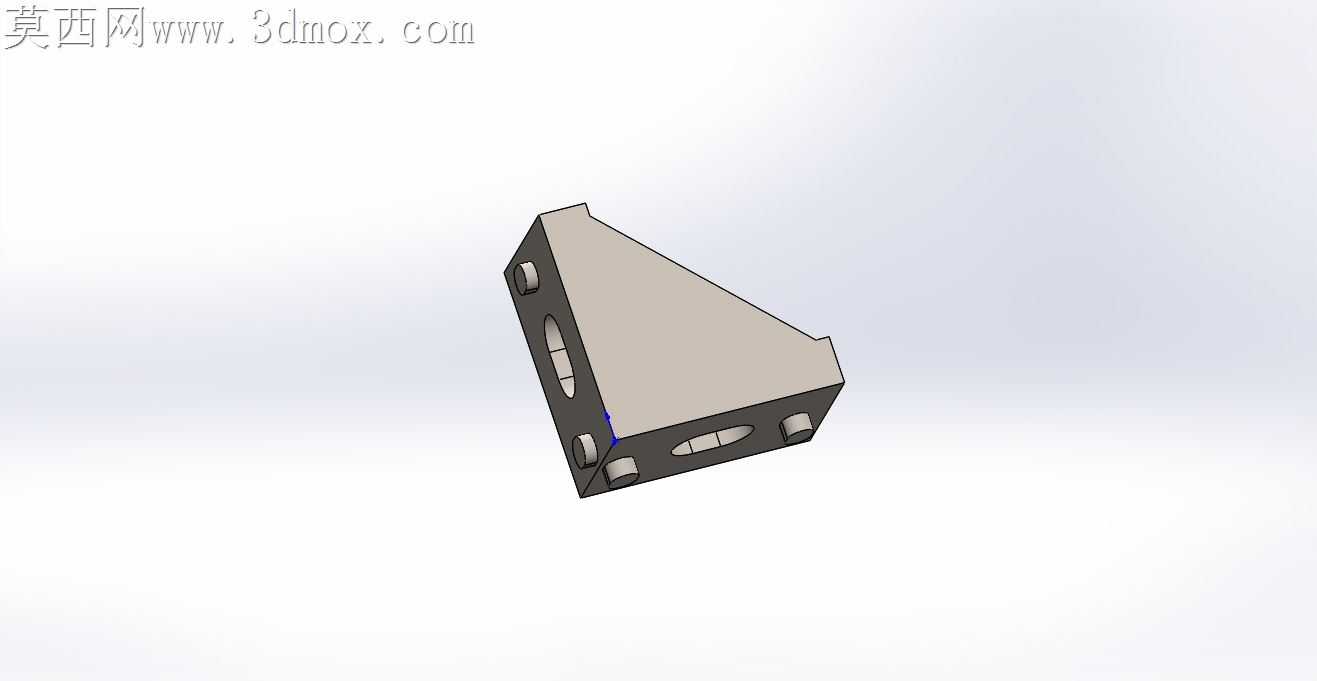

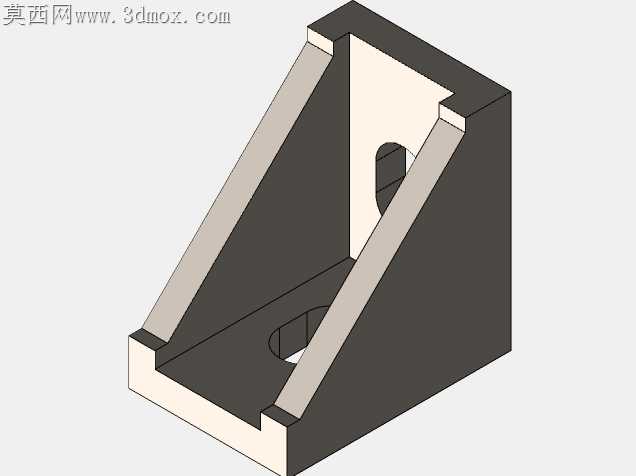

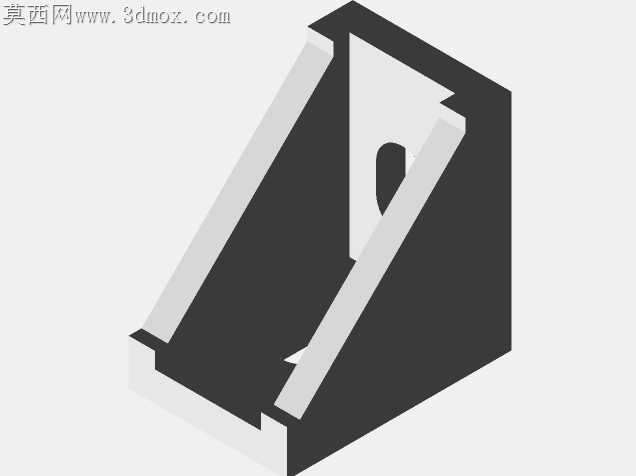

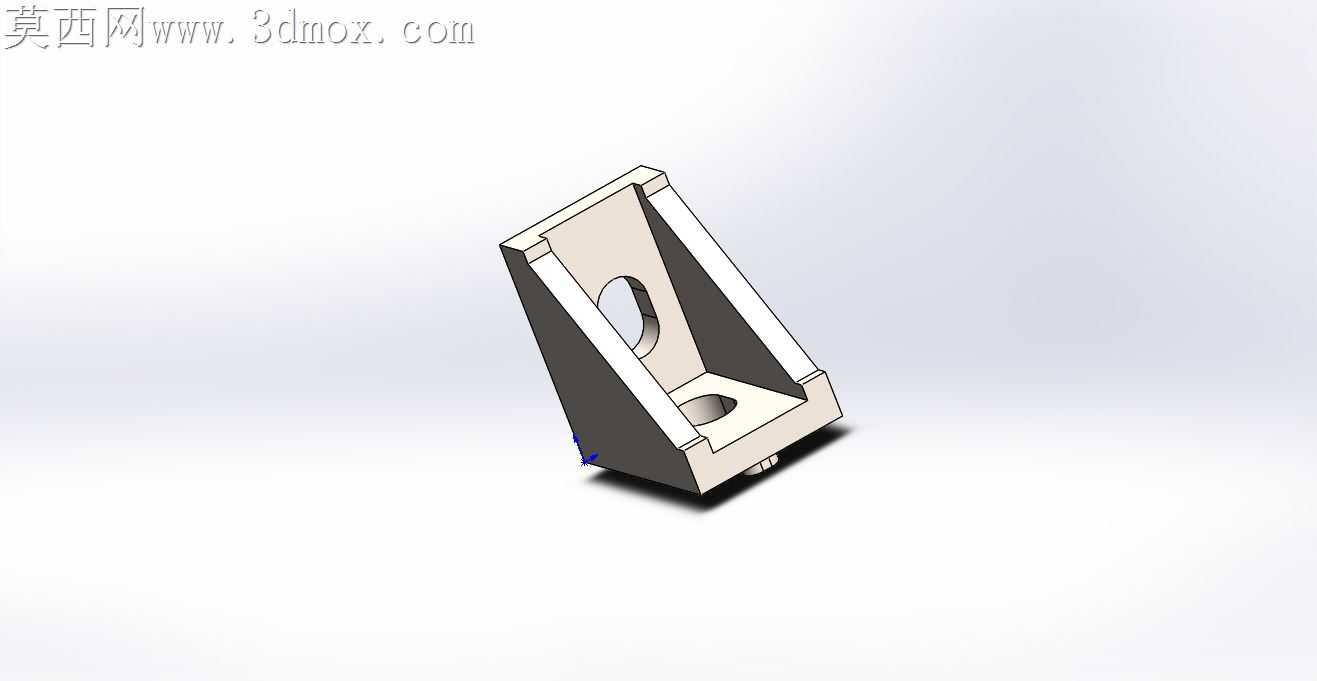

90度直角铝角支撑托架结构设计

常规铝角托架在数控设备、印刷机组装现场常出现贴合面翘曲、锁紧后应力集中开裂的问题，根源多在直角过渡区未做应力释放设计，安装孔位与型材槽位的公差匹配度不足，长期受设备运行振动影响，连接位容易出现松动偏移。这款90度铝角托架在结构设计阶段就瞄准这些现场痛点做了针对性优化。直角内侧的三角形加强筋没有采用满焊式整面连接，而是在筋板中段开出长圆形减重卸荷孔，既保留了垂直方向的抗弯折支撑强度，又能让压铸或铣削加工时的内应力顺着孔位边缘均匀释放，避免冷却或加工后直角角度出现回弹偏差，安装时两个垂直面能完全贴附在待连接的型材表面，不会出现局部顶起导致的缝隙。两个垂直安装面上的沉头孔位置做了微小的沉孔深度冗余设计，锁紧螺丝后螺丝端面完全没入托架平面以下，不会突出表面刮蹭设备内部的走线或相邻零部件，孔位周边做了0.2毫米的微小倒角，既去除了加工后的毛刺飞边，也能在安装时引导螺丝顺利对位，不会因为孔口毛刺导致螺丝锁偏滑牙。托架底部的承托面做了浅凹槽设计，和配套铝型材的凸棱能形成嵌入式配合，不需要额外打定位销就能快速找准安装位置，装配时单人就能完成对位锁紧，不需要额外扶持对位，大幅提升组装效率。直角外侧的边缘做了R1.5的圆弧过渡，没有尖锐的直角棱边，车间组装搬运时不会划伤操作人员的手部，也不会在设备运行振动时割破接触到的线缆外皮。加强筋与两个垂直面的衔接处都做了小圆角过渡，没有应力集中的尖锐夹角，在承受动态载荷时不会在衔接处出现疲劳裂纹，适配机床、印刷设备这类长期有振动的工况场景，长期使用也不会出现支撑变形、连接松动的问题。托架的壁厚设计做了差异化处理，安装贴合面的壁厚略高于加强筋厚度，既保证了连接位的结构强度，又尽可能控制整体重量，不会给设备增加多余的负载。
