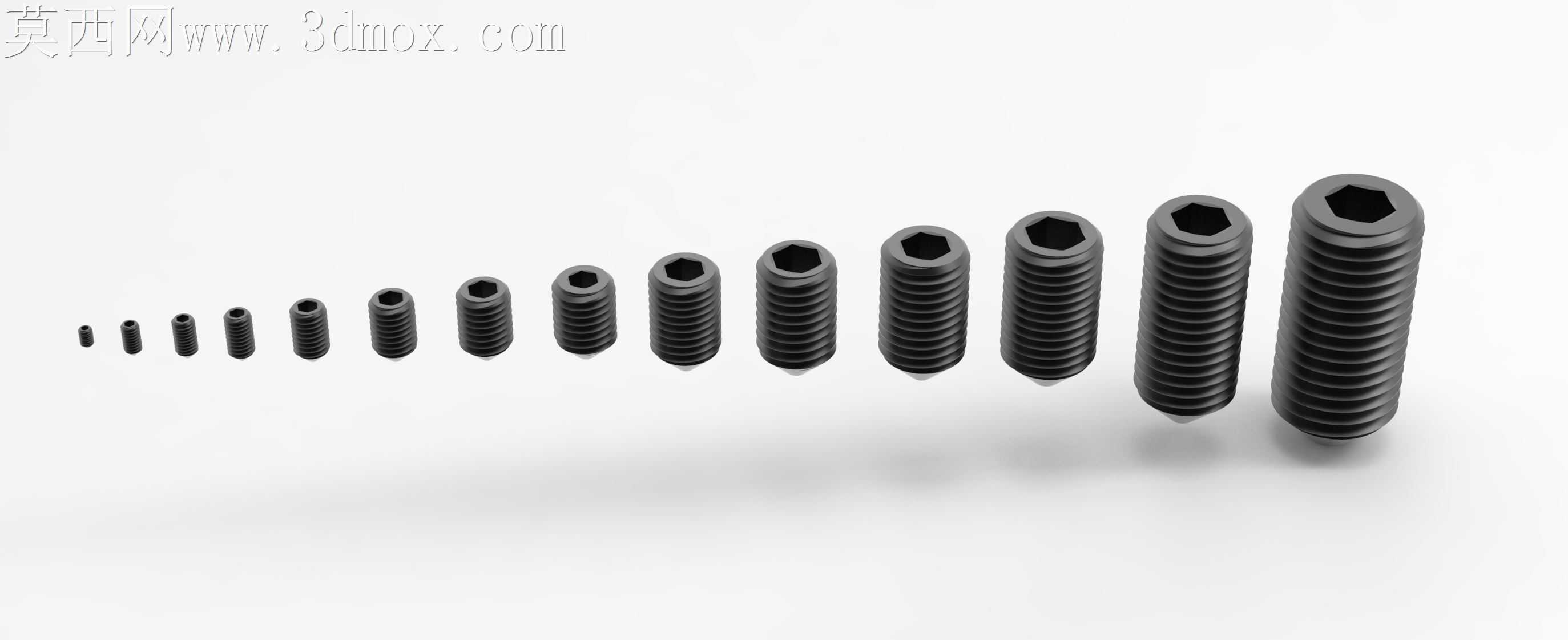

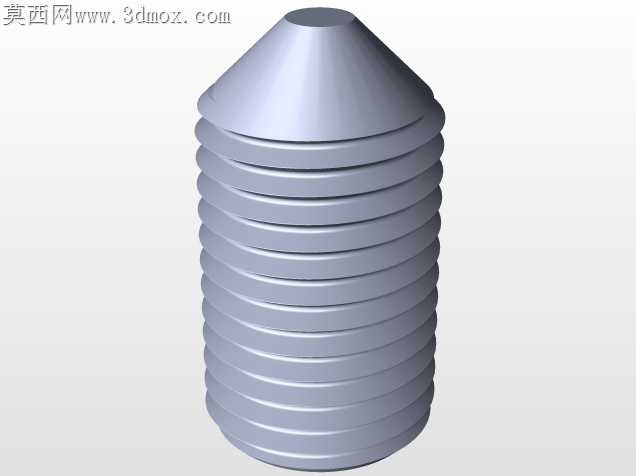

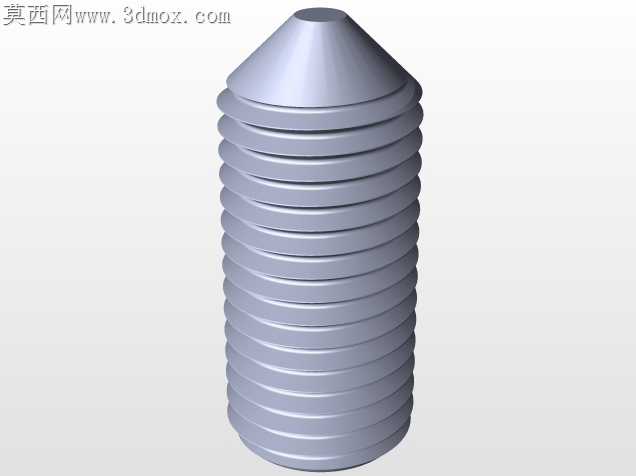

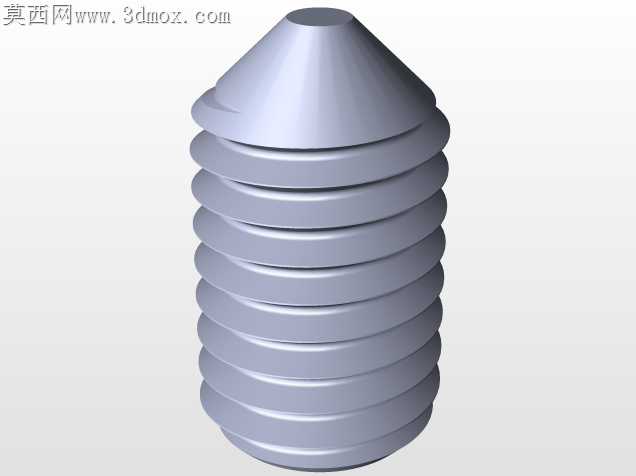

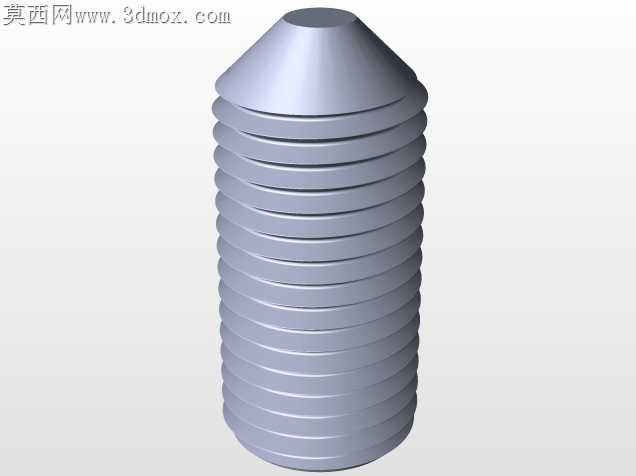

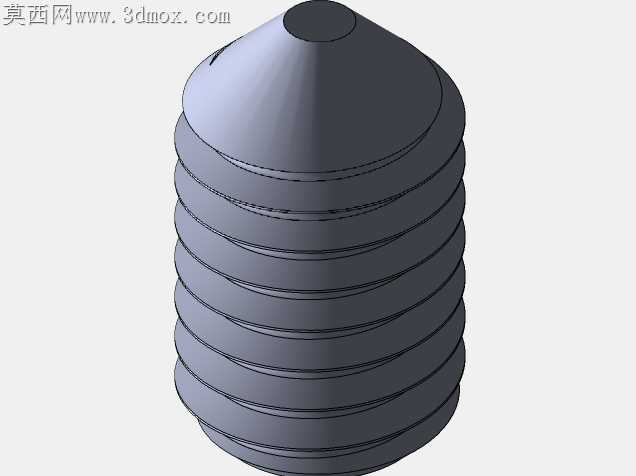

DIN4027标准内六角锥尖定位螺钉M3-M30系列

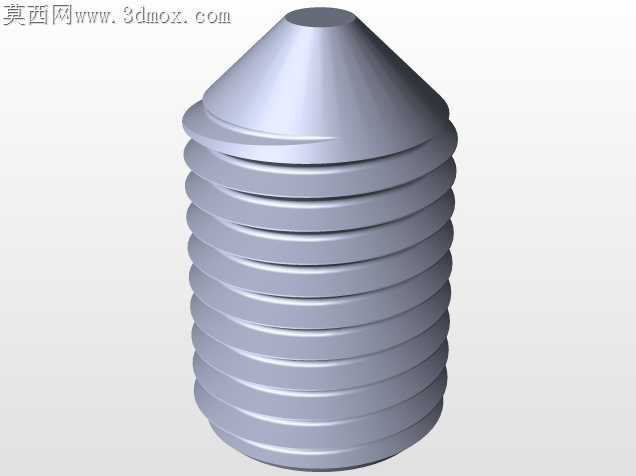

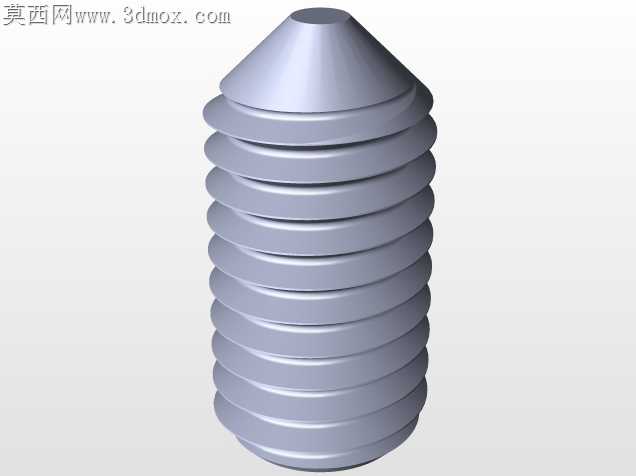

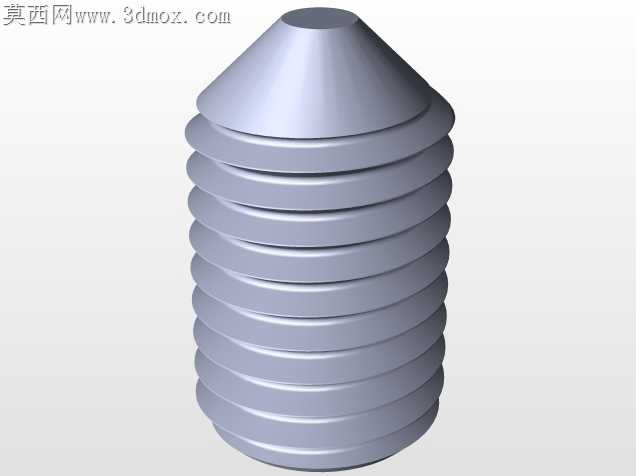

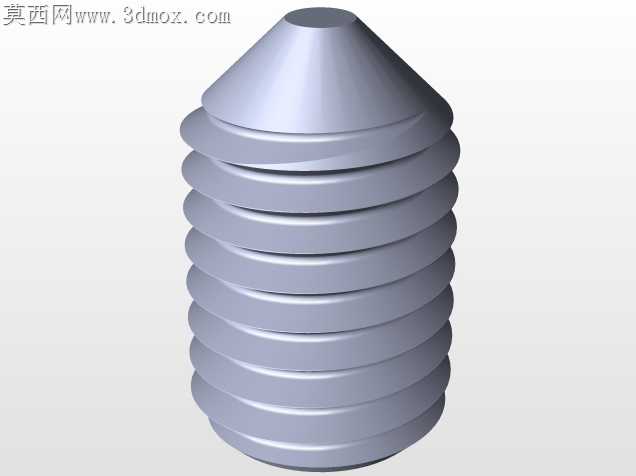

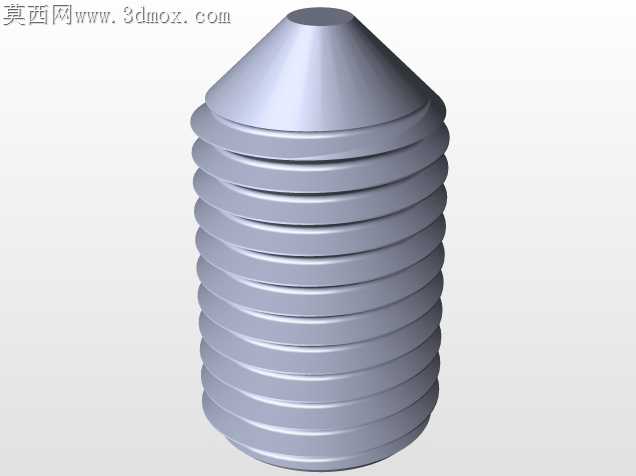

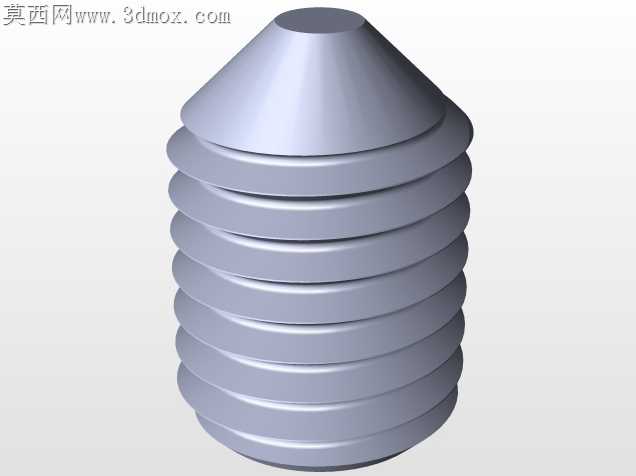

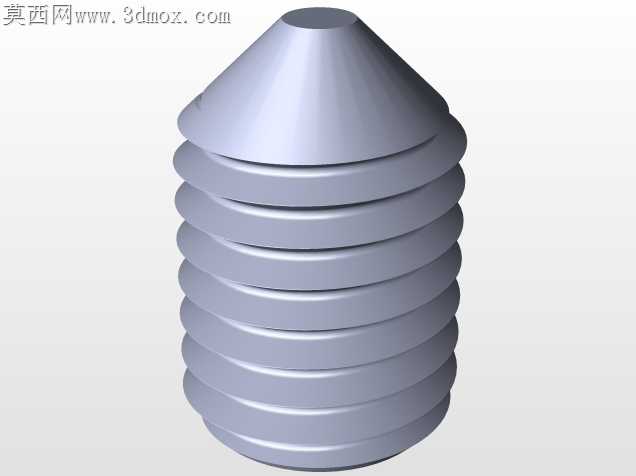

小规格紧固件的加工适配一直是批量生产中容易被忽略的细节，尤其是M3到M30跨规格覆盖的定位螺钉系列，不同公称直径对应的螺纹牙型角公差、内六角驱动深度、锥尖定位角度的匹配度，直接决定了产线装配时的滑牙率、定位偏移量。这套锥尖内六角定位螺钉的结构细节，完全贴合量产加工的工艺边界，没有为了视觉效果添加无法落地的倒角或曲面。M3到M6的小规格型号，内六角孔的深度刻意控制在螺纹公称直径的0.8倍，既保证了足够的驱动扭矩传递面积，又避免了冷镦成型时孔底开裂的风险——小规格螺钉冷镦时内六角冲头的受力本就集中，过深的驱动孔会让冲头寿命骤降三成以上，还会在螺钉头部留下肉眼难察的微裂纹，装配受力时直接断头。M8以上的大规格型号，锥尖部位的角度没有统一做成常见的90度，而是根据不同直径对应的锁紧工况做了细微调整，M8到M16的锥尖角度设为118度，刚好和普通麻花钻的顶尖角度匹配，工件上预钻的定位坑不需要二次倒角就能完全贴合，不会出现锥尖悬空、锁紧后螺钉歪斜的问题；M20到M30的大规格锥尖收窄到90度，大直径螺钉锁紧时的轴向推力更大，稍窄的锥尖能更快嵌入工件表面的定位凹坑，即便预钻孔有小范围的位置偏差，也能靠锥面的导向作用自动校正定位，不会因为硬挤压造成螺纹乱牙。螺纹收尾处的退刀槽宽度也做了适配调整，小规格螺钉的退刀槽宽度控制在1.5倍螺距，适配自动搓丝机的进料节奏，不会出现搓丝板撞坏螺钉端面的问题；大规格的退刀槽加宽到2倍螺距，给热处理后的螺纹磨削留足加工余量，避免热处理变形导致的螺纹通止规不合格。内六角孔的口部做了0.1毫米的微小倒棱，不是为了美观，而是让内六角扳手插入时能顺畅滑入，自动化装配线上的扳手不会因为孔口的毛刺卡滞，大幅降低装配停机率。锥尖表面没有做多余的抛光处理，保留了冷镦后细微的环状纹理，这些纹理在螺钉锁紧定位时能增加锥面和工件定位坑的摩擦力，承受振动工况时不容易出现定位松动，比光滑锥面的防松效果好很多。不同规格的螺钉头部厚度也做了差异化匹配，小规格的头部厚度略大于标准值，避免小扭矩锁紧时头部拧穿；大规格的头部厚度严格贴合标准上限，既满足强度要求，又不会过多占用装配空间。
