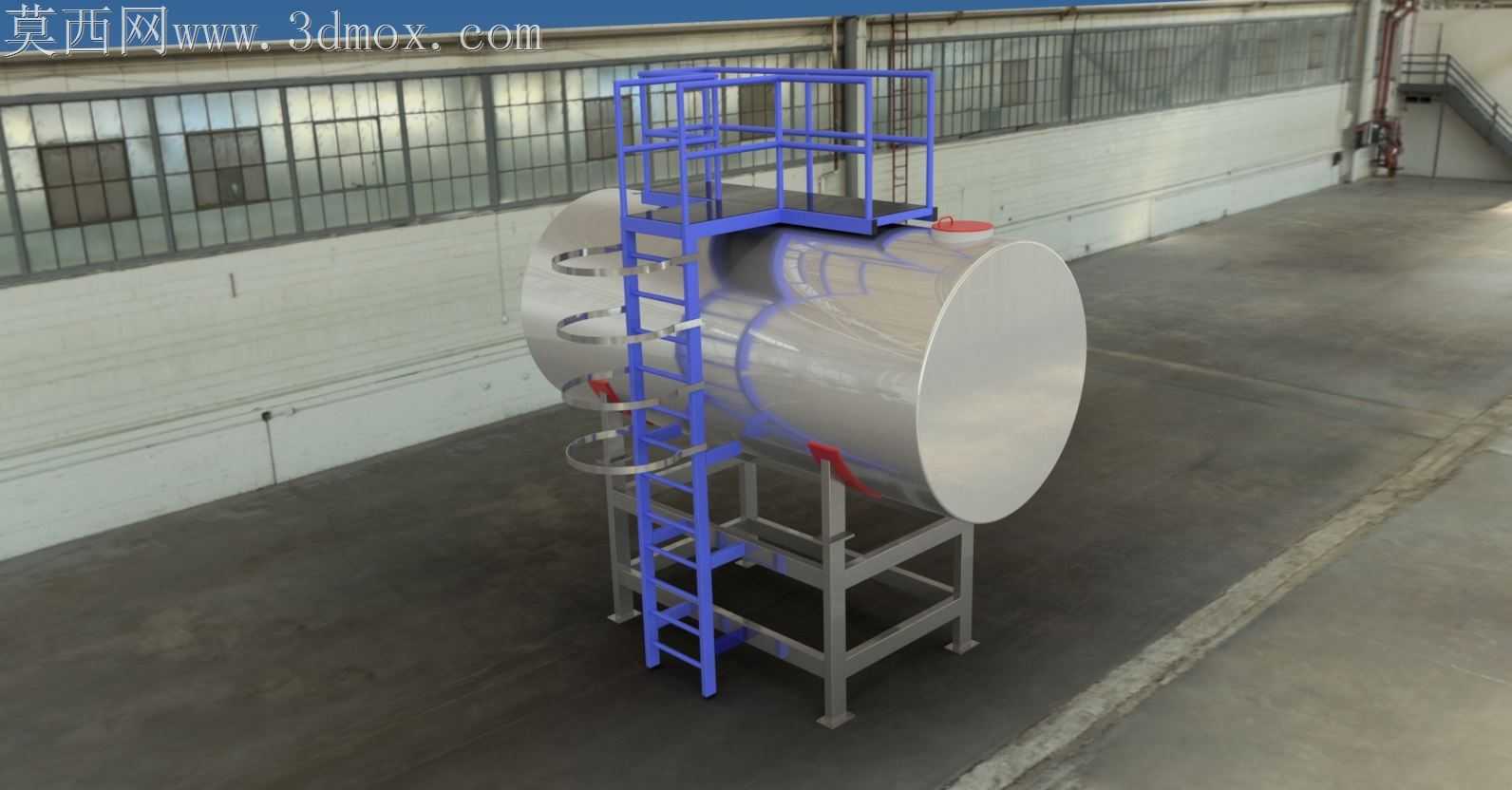

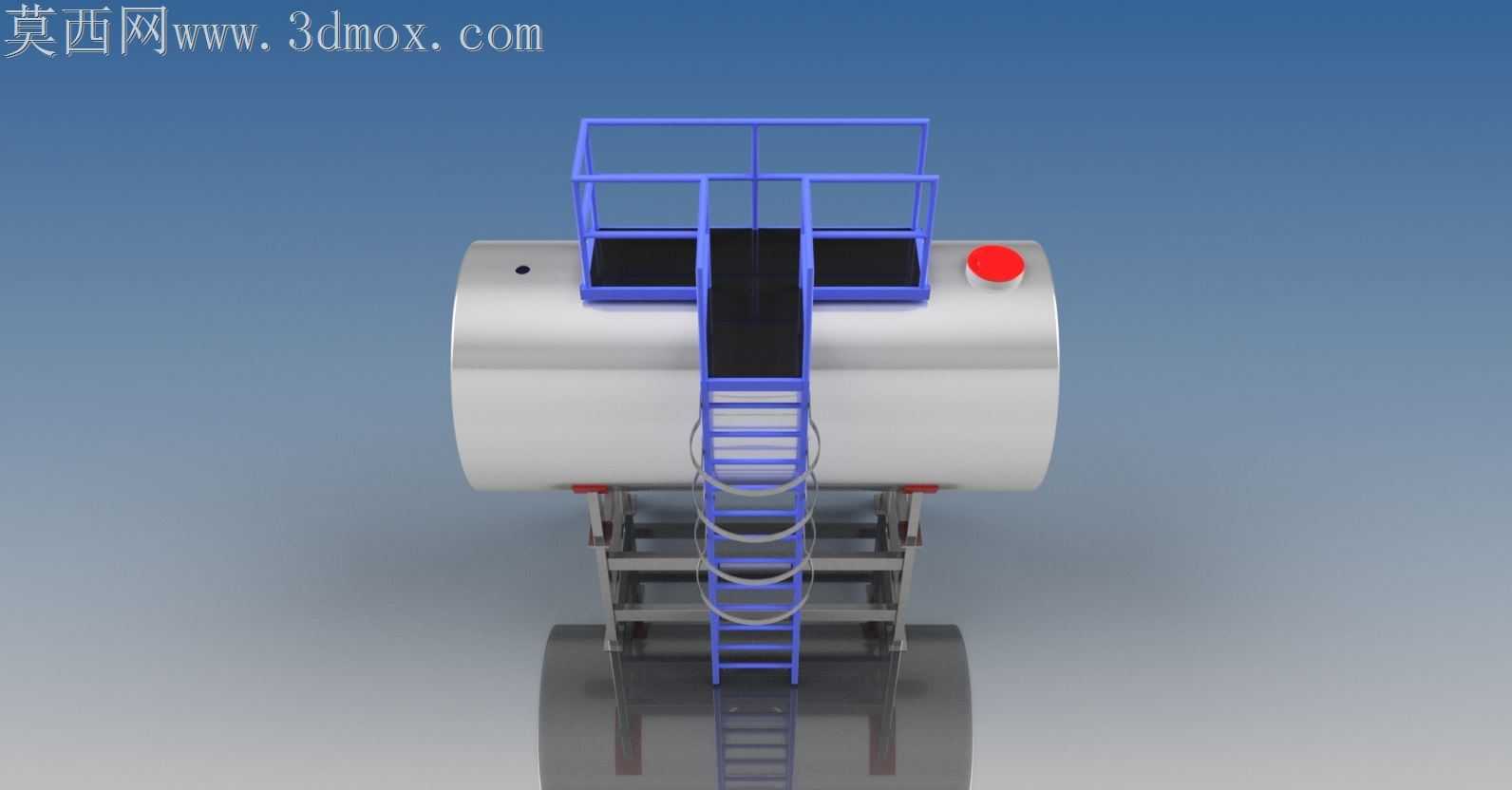

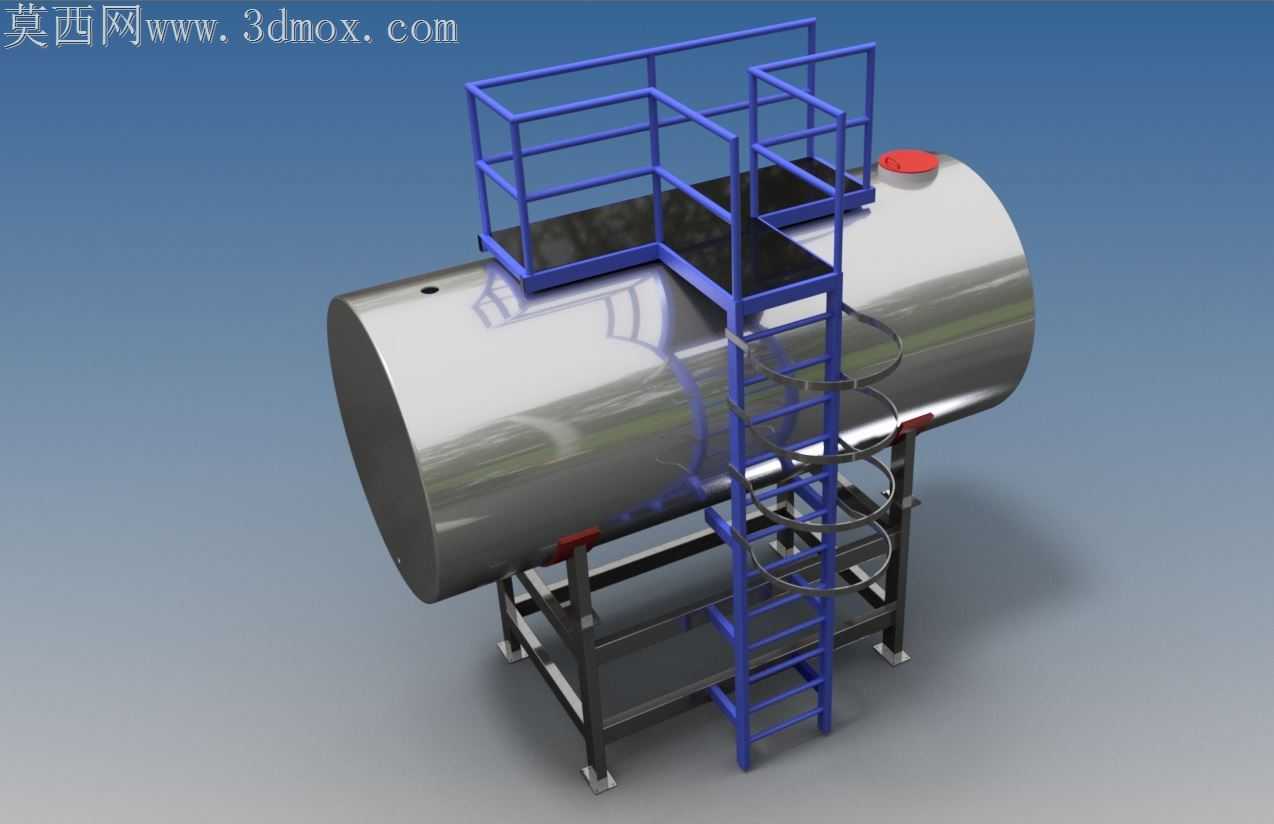

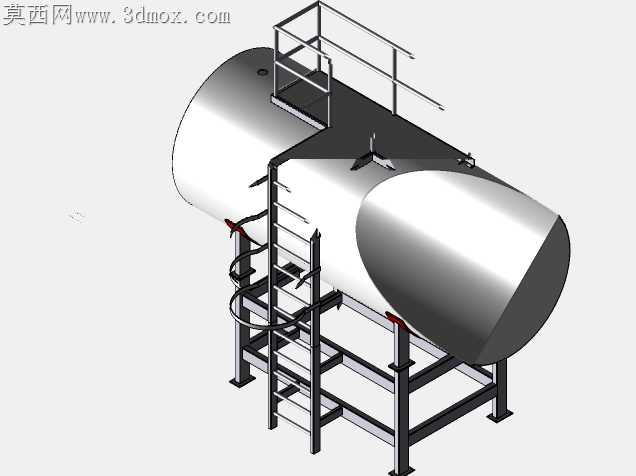

带检修爬梯的卧式工业储水罐体

现场卧式储水设备的检修作业隐患，一直是工业现场运维的高频痛点——罐体顶部的阀门、仪表检修时，作业人员无稳定落脚位，攀爬时无可靠防护，零散的临时梯具极易打滑侧翻，这款带集成爬梯的卧式储水罐体，从加工适配视角出发，把所有附属结构的加工落地细节做了针对性的取舍调整。罐体本体采用等径圆筒搭配标准椭圆封头的结构，加工时不用定制特殊曲率的卷板设备，常规三辊卷板机就能完成筒身卷制，封头直接选用标准冲压件，省去了非标曲面的铣削加工成本，筒身和封头的焊接坡口提前在板材下料阶段就铣出适配角度，现场组对时不用反复修磨坡口，焊后探伤的合格率能提升近三成。爬梯和罐体的连接没有采用满焊固定的方式，而是在筒身预设了带补强板的螺栓连接座，补强板和筒身焊接后做整体退火消应力，避免焊接应力集中导致的筒身局部变形渗漏，爬梯的踏步采用冲压防滑纹的钢板加工，每级踏步的折弯边都做了向内收的圆弧处理，不会在加工转运、现场安装时割伤作业人员，爬梯和顶部平台的连接位置预留了2mm的装配公差间隙，哪怕支架焊接出现轻微变形，也能顺利完成装配，不用现场切割返工。顶部检修平台的护栏高度刚好符合工业防护的安全要求，护栏的竖杆间距控制在防止人员坠落的安全范围内，平台踏板采用花纹钢板拼接，踏板下方的支撑横梁和爬梯侧梁做了一体化折弯加工，减少了零散零件的焊接量，加工时的定位工装一次就能完成整组爬梯与平台的装夹，不用反复换位找正。罐体下方的支撑鞍座采用型钢焊接结构，鞍座和罐体接触的弧面提前做了弧度预压，和筒身的贴合面积超过80%，避免局部应力集中导致的筒身凹陷，鞍座的地脚板预留了长条形安装孔，现场安装时能抵消基础浇筑的位置误差，不用重新扩孔调整。爬梯上还设置了三处护圈，护圈采用扁钢弯制后和爬梯侧梁螺栓连接，护圈的弧度刚好能围住攀爬人员的躯干，哪怕攀爬时脚滑也不会直接向后仰倒，所有钢结构件的焊接位置都做了焊渣清理和圆角打磨，喷涂防腐层时不会出现漆料挂流、边角漏涂的问题，防腐层的厚度适配常规工业厂区的潮湿环境，不用额外做加厚防腐处理就能满足5年以上的户外使用需求。罐体顶部的人孔、管接口位置都避开了爬梯和平台的安装区域，后期接管道、安装阀门时不会和爬梯结构产生干涉，不用额外切割平台构件避让管线，所有外露的螺栓端部都做了倒角处理，安装后加装塑料保护帽，避免长期使用后螺栓锈蚀无法拆卸，后期更换爬梯配件时不用动火切割，直接松螺栓就能完成更换，运维成本比焊接固定的结构低六成以上。
