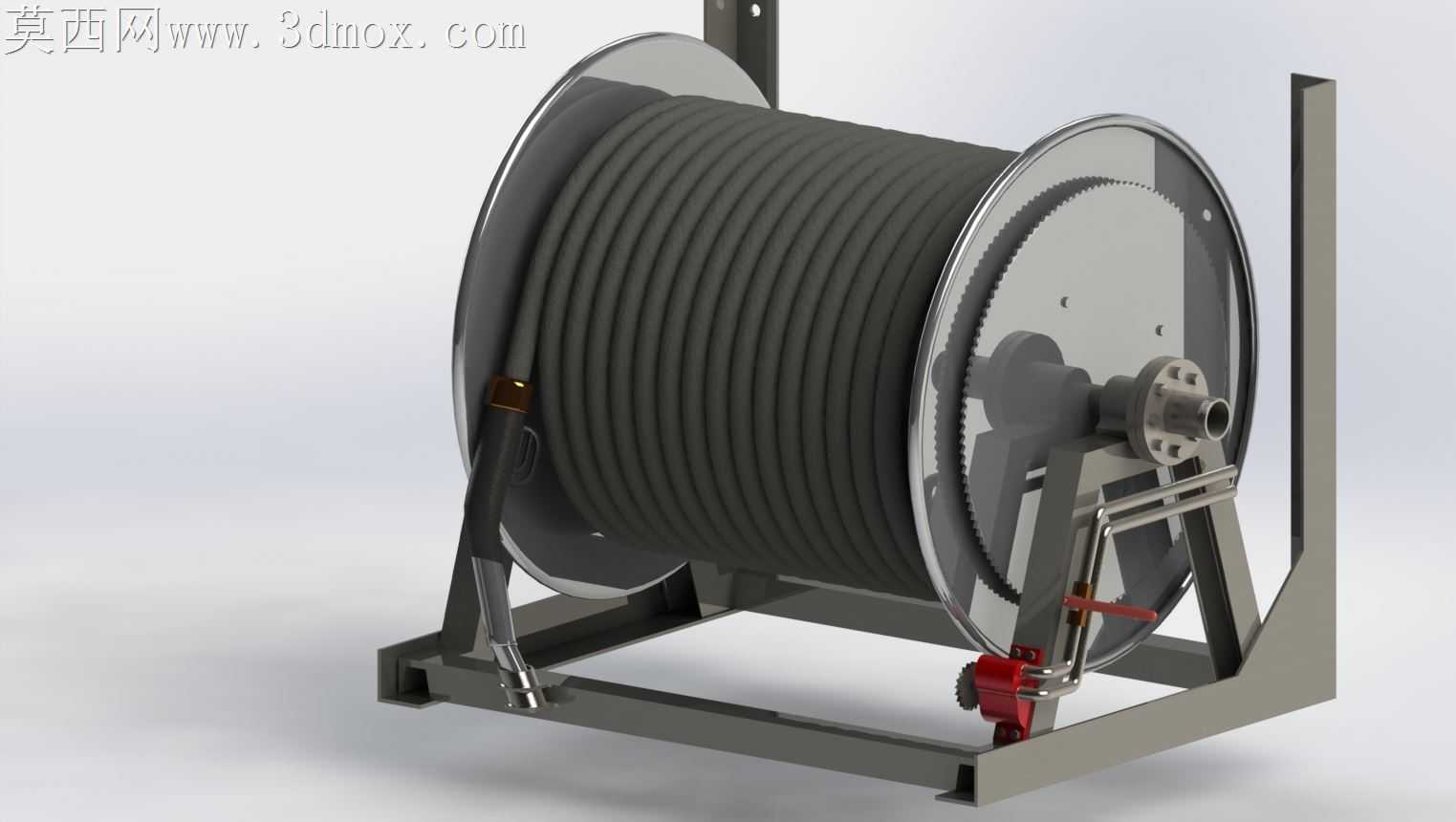

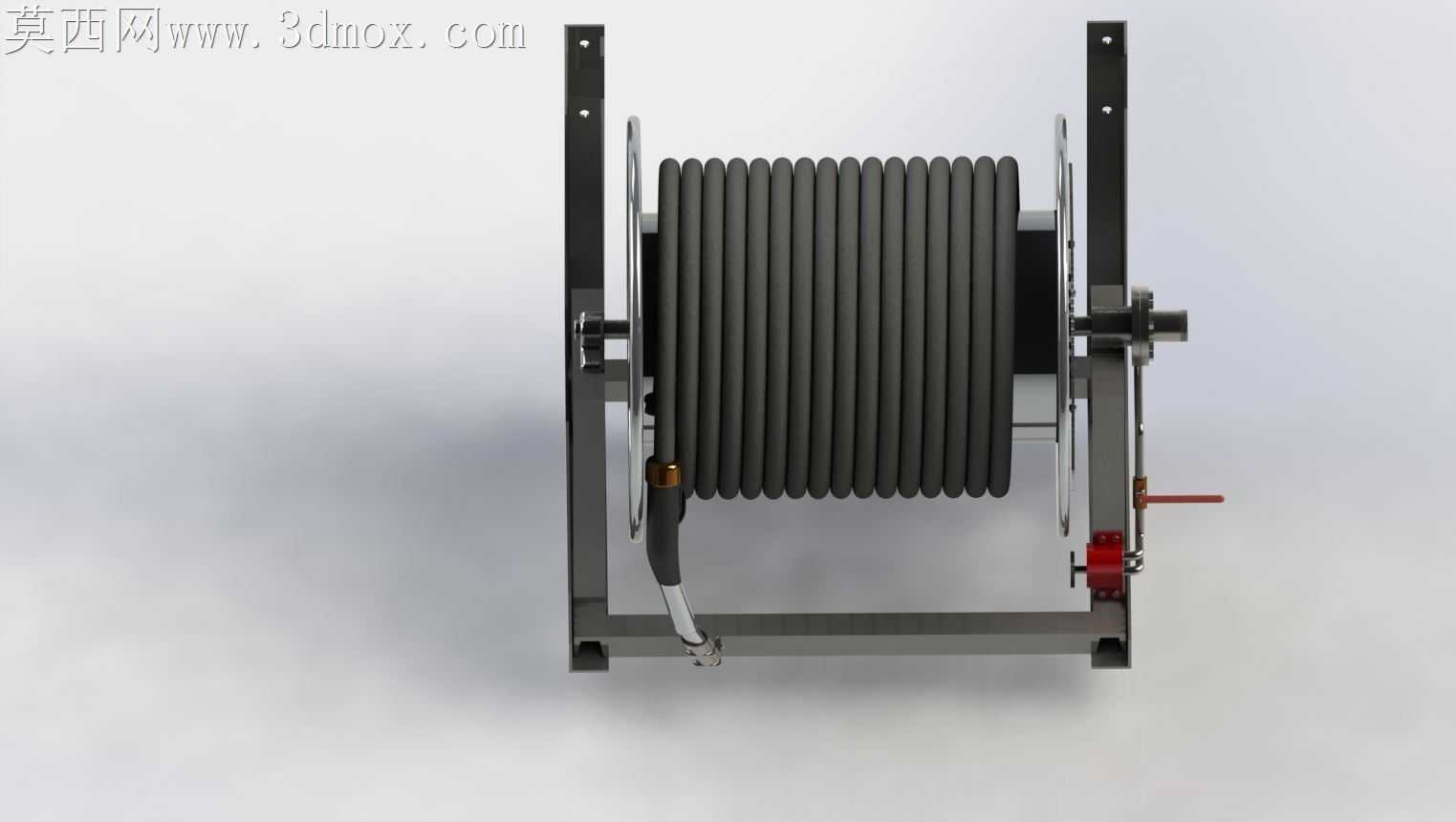

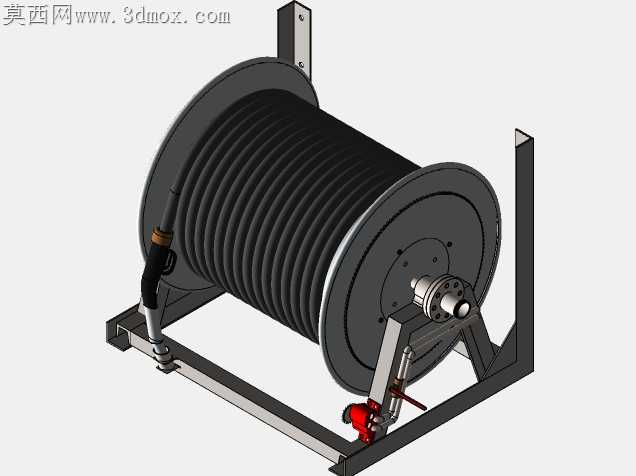

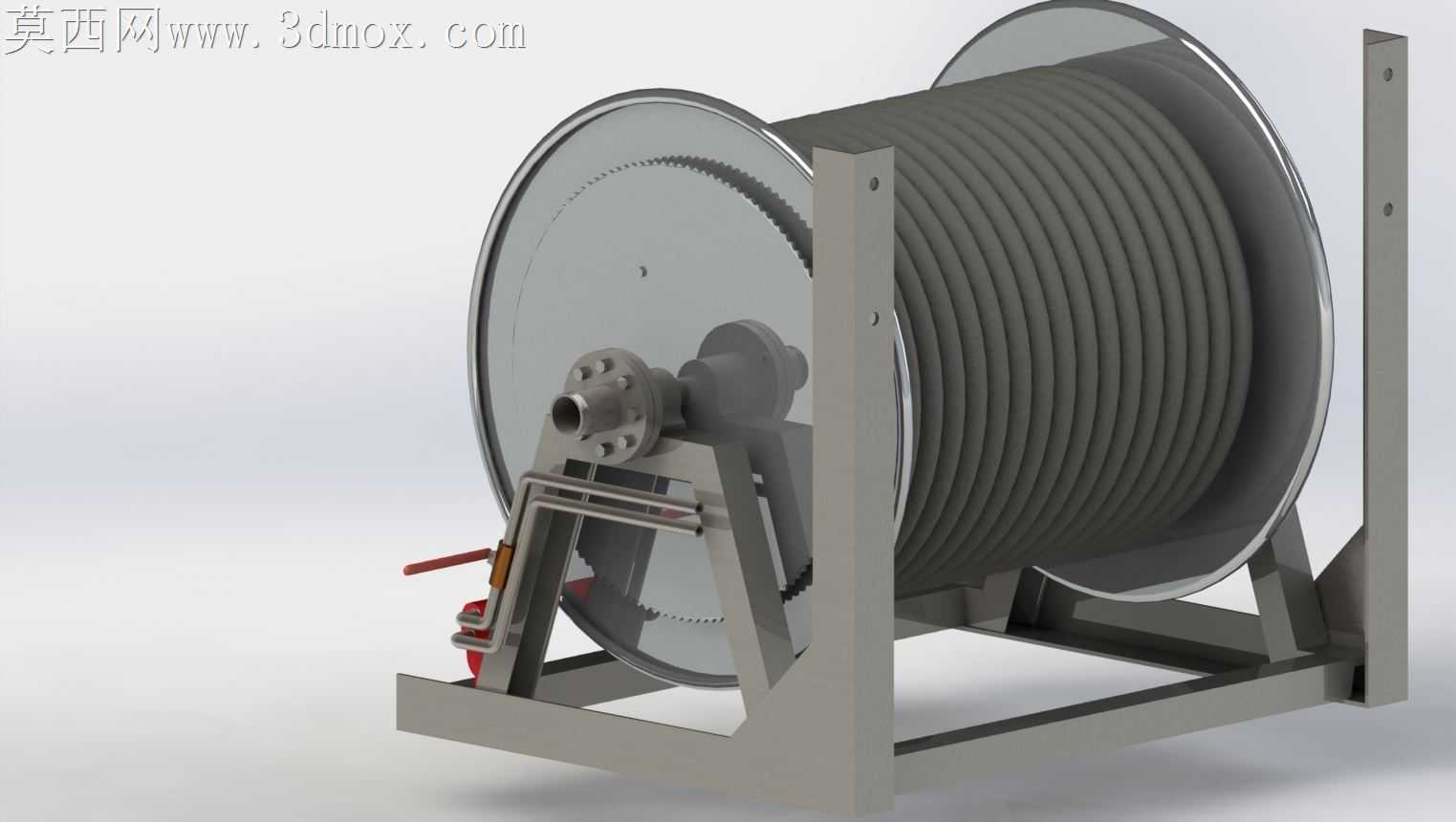

带液压驱动的燃油输送软管卷收装置

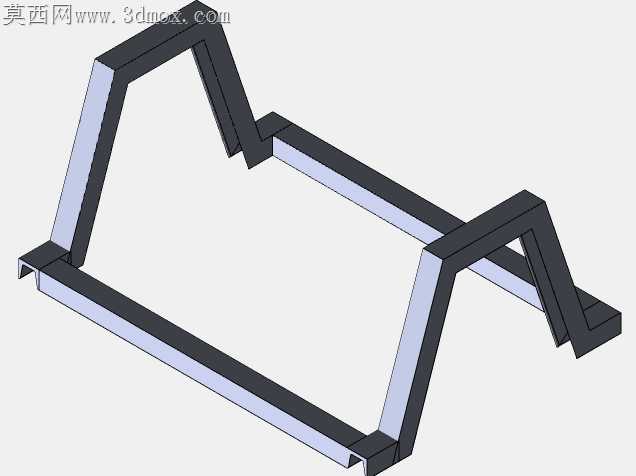

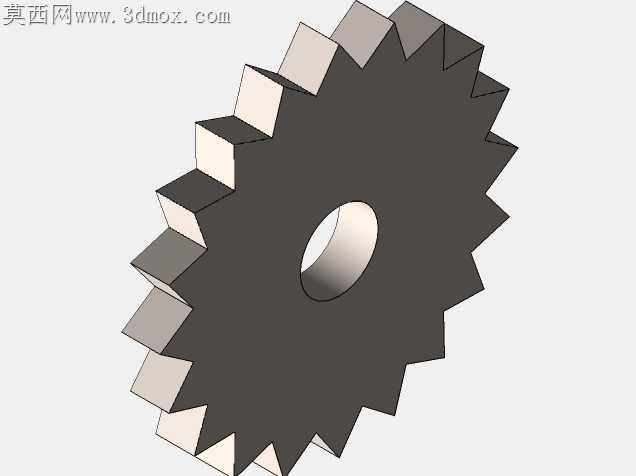

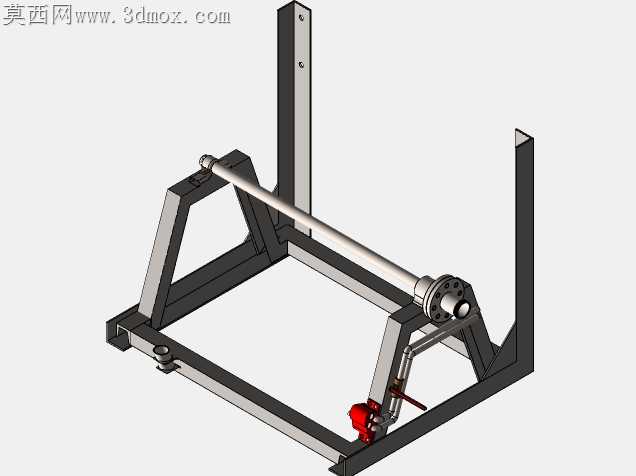

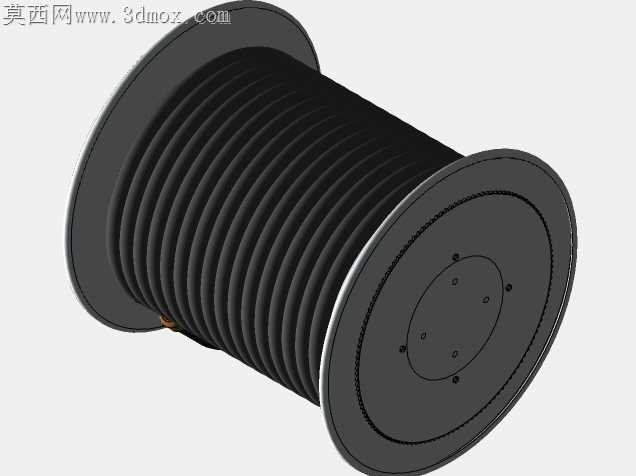

户外燃油加注场景里，软管拖拽磨损、收卷卡滞、接头渗油是常年绕不开的痛点，这套卷收装置的结构设计完全围绕这些现场问题做了针对性取舍。卷盘侧边的齿圈没有采用常规的外啮合齿轮传动，而是把驱动齿轮藏在支架内侧的防护腔里，避免户外作业时泥沙、碎石卡入齿隙造成传动卡滞，液压马达直接通过短轴连接驱动齿轮，省去了多余的联轴器结构，既压缩了整体安装空间，也减少了传动环节的功率损耗。卷盘的两侧挡边做了微向外翻的卷边处理，不是单纯的直角翻折，圆弧过渡的边缘能避免软管收卷时被硬棱割伤外胶层，要知道输油软管的外层橡胶一旦出现裂纹，燃油渗漏的风险会呈指数级上升，这个细节在加工时特意把折弯R角控制在8mm，刚好匹配常用19mm内径输油软管的最小弯曲半径要求，不会因为挡边弧度太小硌伤胶管。支架底部的框架没有采用满焊结构，而是在四个角预留了排渣缺口，野外作业沾带的泥沙、残留的燃油积液能顺着缺口直接排出，不会在框架底部淤积腐蚀钢材，支架的安装脚特意做了加长的腰型孔，适配不同安装基面的孔位偏差，现场安装时不用额外扩孔就能快速固定。手摇应急驱动的手柄转轴处加了铜质衬套，不是直接用钢件摩擦，频繁摇动手柄时不会出现转轴咬死的情况，手柄的折叠结构藏在支架侧边的凹槽里，作业时不会突兀突出勾扯过往人员衣物。输油接头的旋转密封部位特意留了0.12mm的配合公差，既保证转动时不会卡涩，也能在1.6MPa的输油压力下不出现渗漏，卷盘内部的导油通道做了圆弧过渡，没有直角拐点，燃油流经时不会产生紊流造成压损，也减少了杂质在拐角处淤积堵塞管路的可能。软管排布的导向杆做了可调节的限位设计，收卷时能顺着软管层叠的轨迹小幅摆动，让软管整齐排布在卷盘上，不会出现局部堆叠鼓包、外层胶管被挤压变形的问题，导向杆表面包了一层尼龙材质，软管滑动接触时不会磨坏胶层表面的耐磨层。整套结构没有多余的装饰性设计，每一处折弯、每一个孔位、每一处配合公差都对应现场使用的实际痛点，加工时不需要复杂的五轴工序，普通激光切割、折弯、焊接设备就能完成制作，后期维护时只需要定期更换旋转密封件和衬套，没有特殊的非标易损件，完全适配野外燃油加注、设备加油作业的长期使用需求。
