XGD-11HMB型伺服转向舵机结构设计

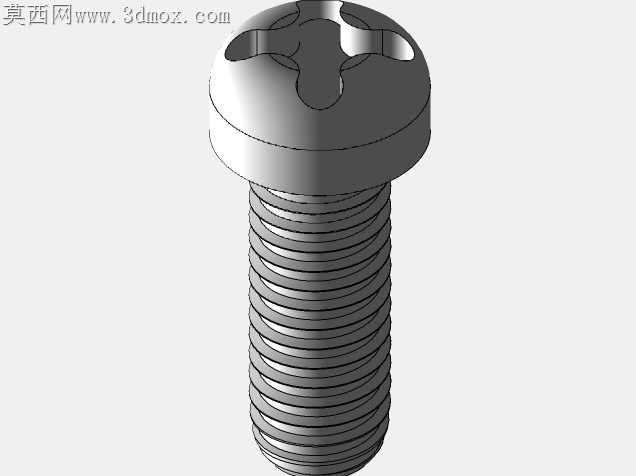

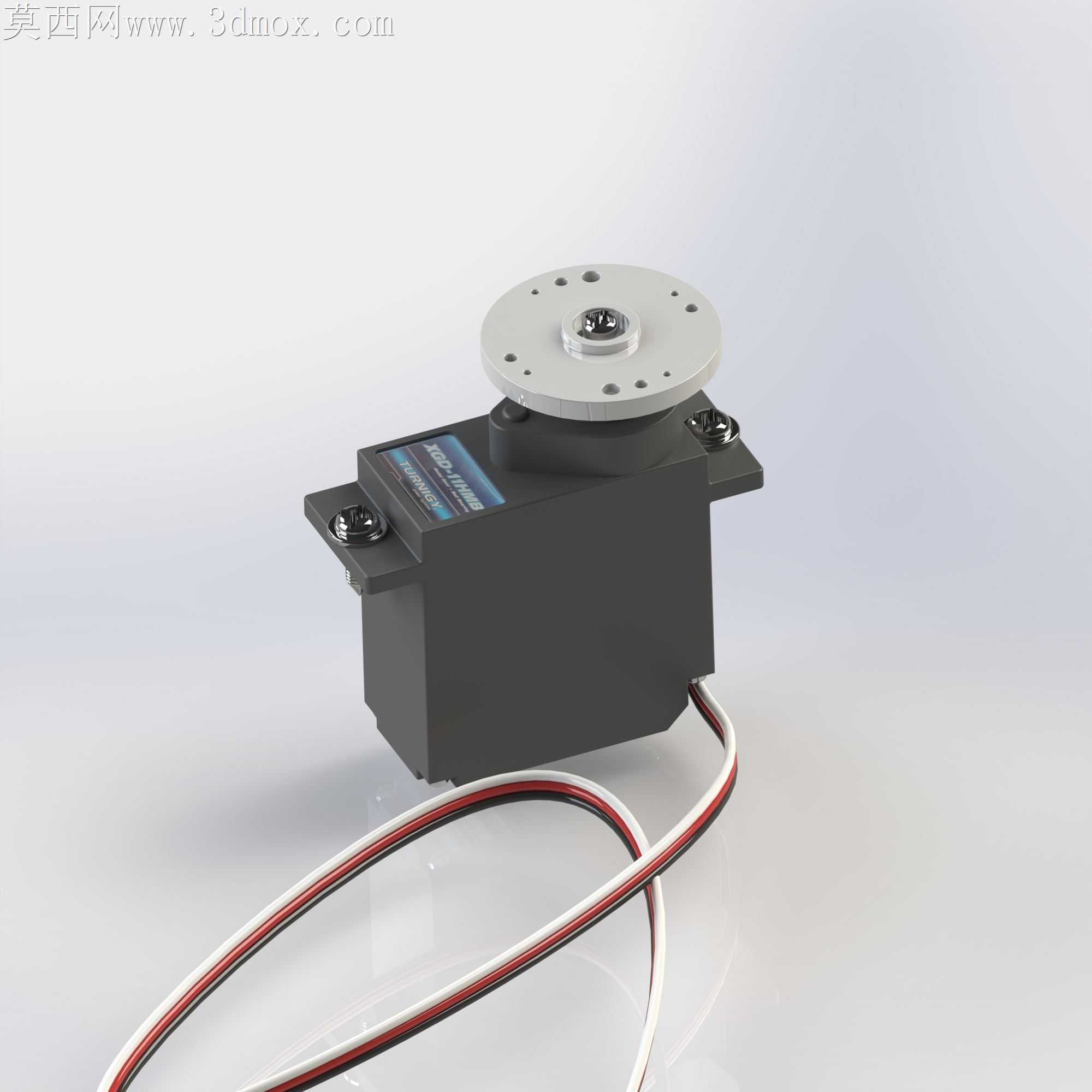

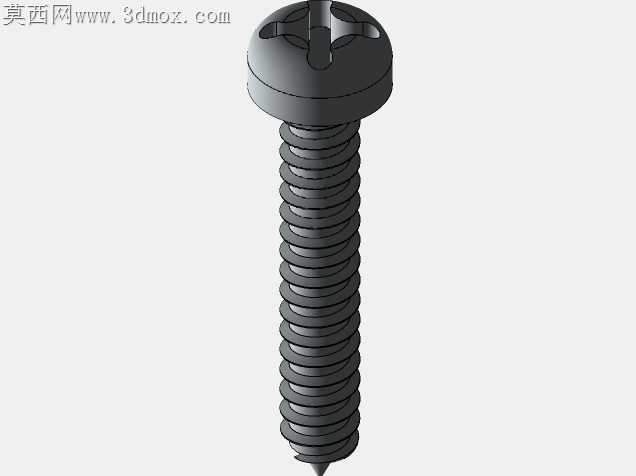

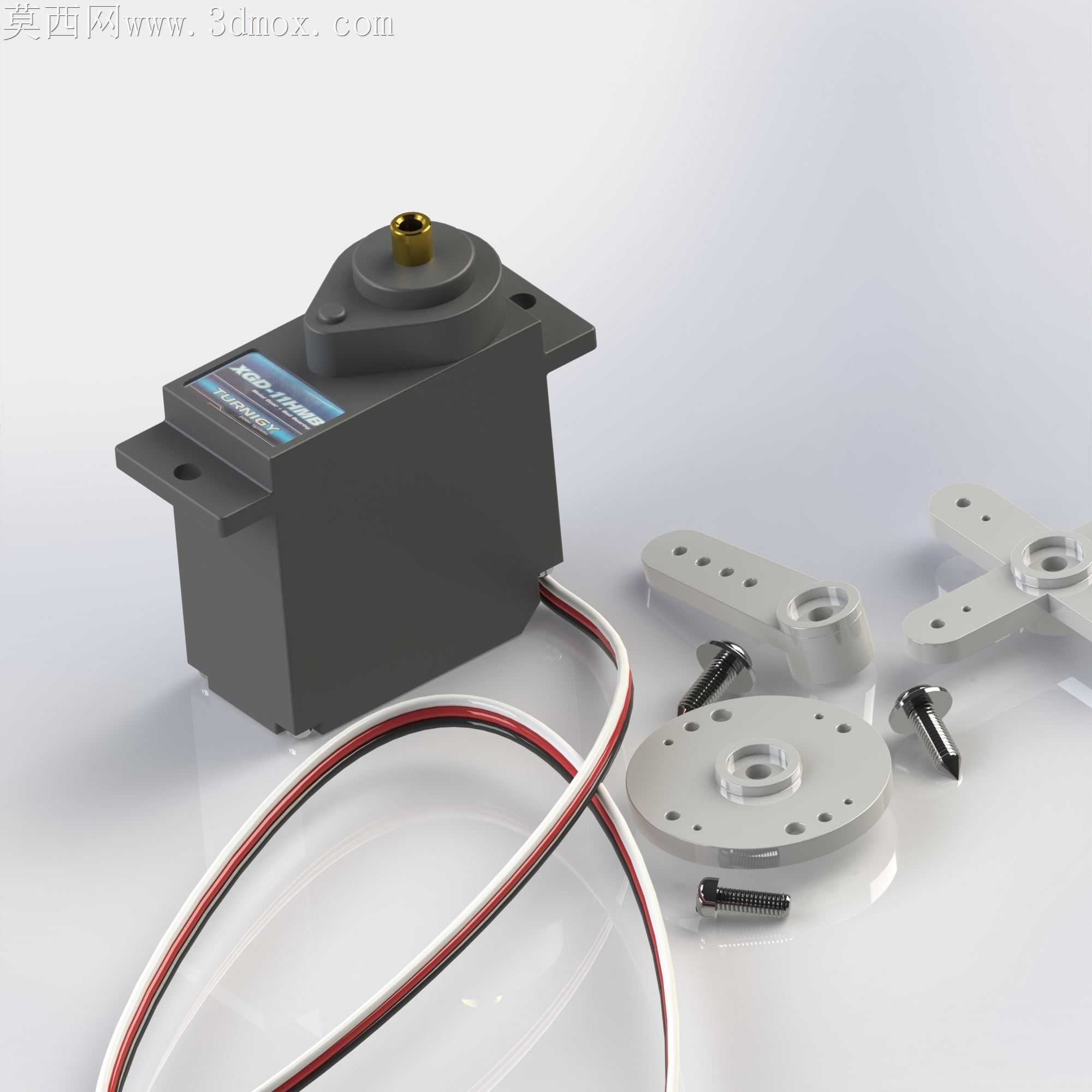

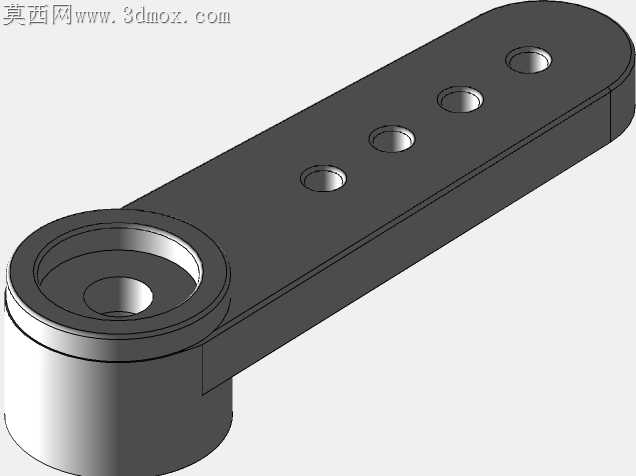

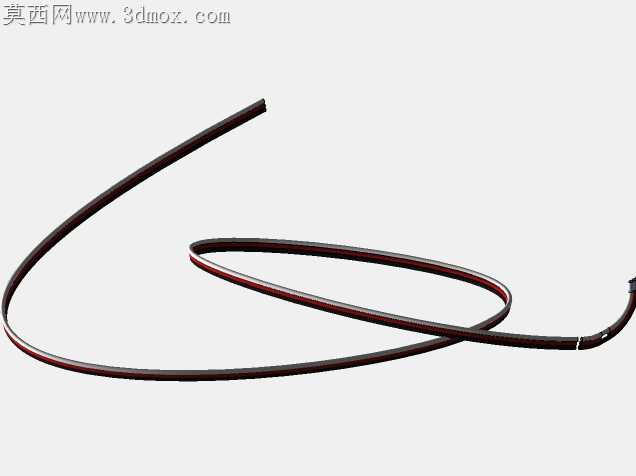

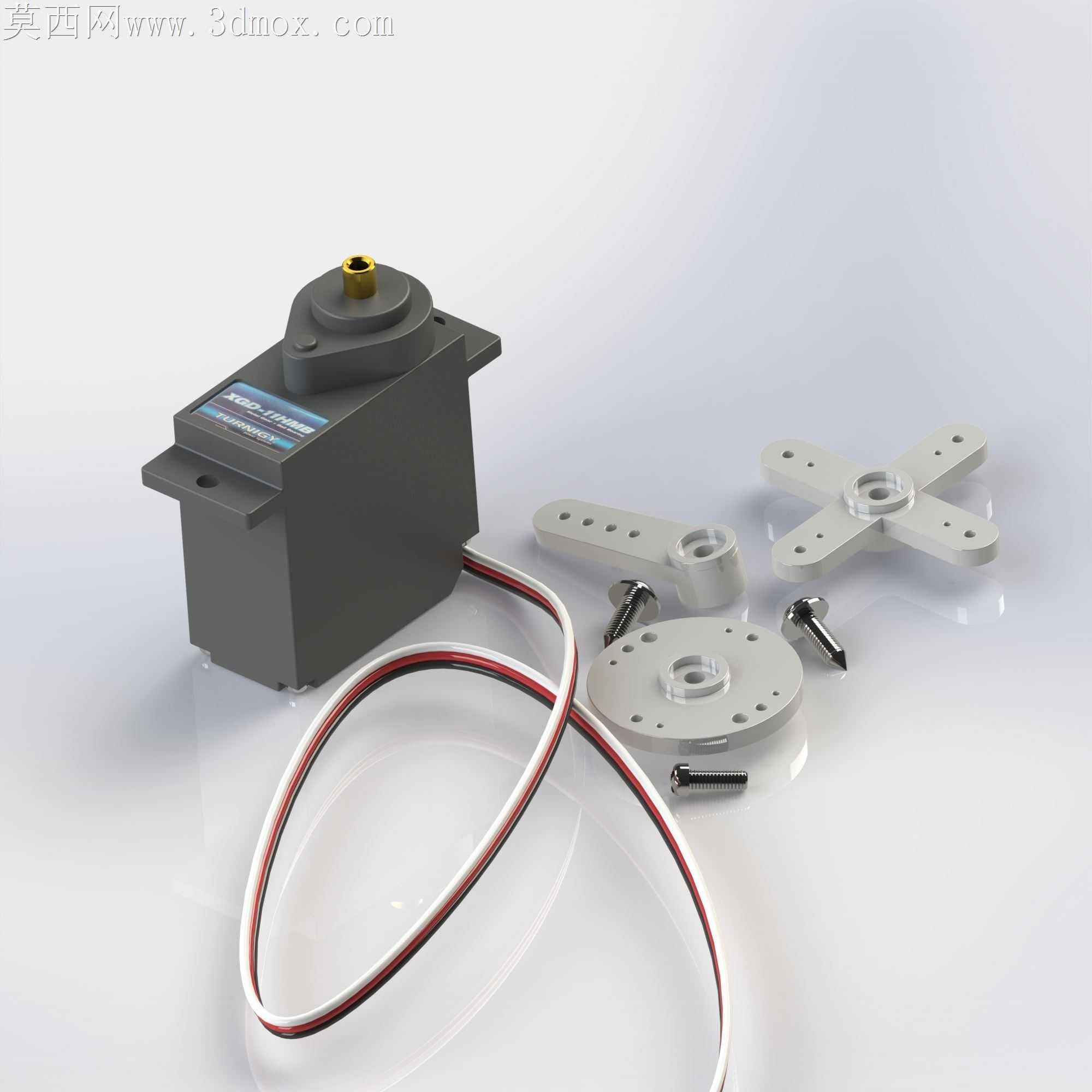

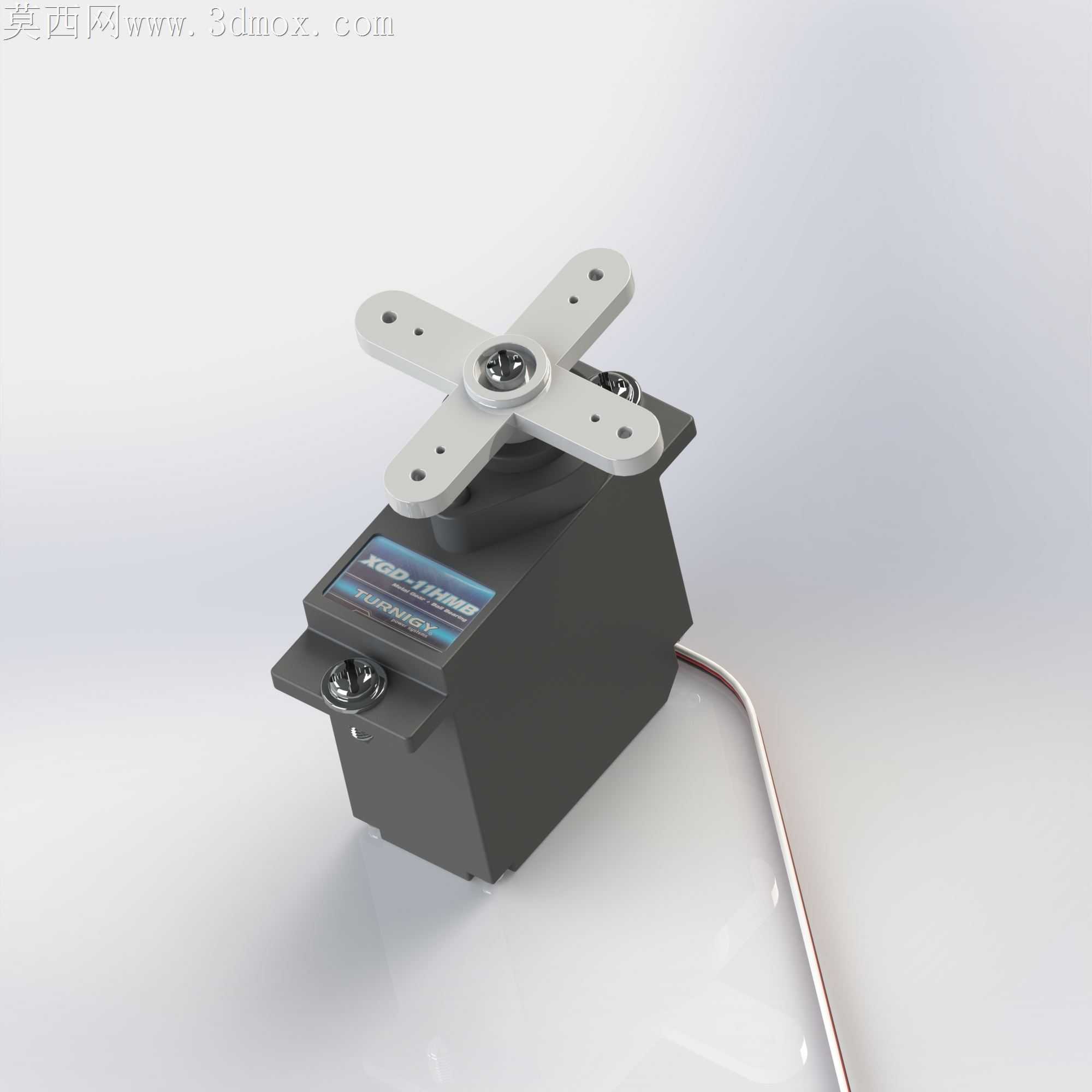

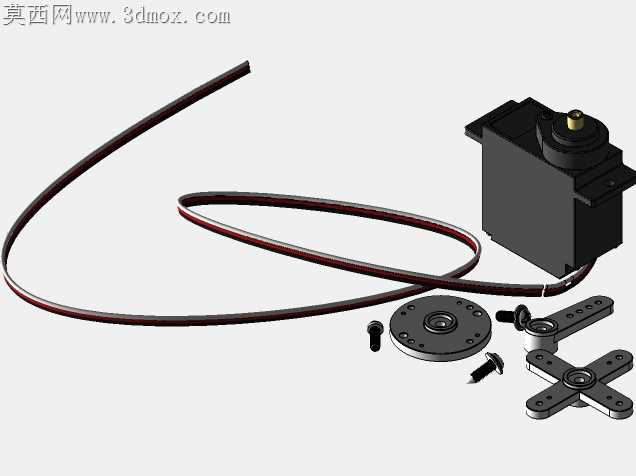

常规小型舵机在批量装配时，常出现壳体安装耳孔与舵盘输出轴同轴度偏差超差的问题，轻则导致舵盘转动卡滞、回中精度偏移，重则在长期往复旋转工况下出现输出轴轴承偏磨，大幅缩短舵机使用寿命。这款XGD-11HMB型伺服转向件的结构设计，从装配公差适配的角度做了多处针对性调整，完全规避了这类常见的装配隐患。壳体两侧的安装固定耳采用了一体化注塑成型的加厚结构，耳片上的安装孔位做了0.1mm的沉台导向设计，装配时螺丝无需反复对位就能顺利穿入，不会因为孔口毛边或者安装面微小形变出现螺丝滑牙的问题。输出轴顶端的铜嵌件采用了滚花过盈配合的结构，嵌件与塑料壳体的结合面做了三道环形卡槽，杜绝舵机在大扭矩输出时铜套跟转打滑的问题，哪怕是带动较重的负载做高频往复转动，输出轴的位置精度也能保持稳定。配套的多款舵盘配件，分别对应不同的安装连接需求，一字舵盘、圆盘舵盘的安装孔位都做了统一的中心定位基准，和输出轴的D型切面配合间隙控制在0.02mm以内，装配后不会出现舵盘晃动的虚位。舵机出线口的位置做了圆弧过渡的防割结构，红白黑三色排线从壳体引出的位置没有尖锐棱角，哪怕舵机安装在活动关节处反复弯折排线，也不会出现线皮被壳体割破导致短路的问题。壳体上的标签贴合位做了微凹的沉面设计，贴标后不会因为安装摩擦导致标签卷边脱落，同时沉面边缘的微小凸起也能在壳体意外磕碰时，先于标签接触碰撞面，保护标识信息完整。配套的固定螺丝、舵盘插销都做了尺寸匹配校验，螺丝长度刚好能穿过安装耳固定到机架上，不会因为螺丝过长顶到壳体内部的电路板和齿轮组，插销和舵盘孔的配合松紧度适中，既不会轻易脱落，也不需要额外工具就能完成舵盘的快速更换。这类伺服转向件多用于小型机器人的关节驱动、模型设备的转向控制，结构上的每一处细节调整，都是为了降低现场装配的调试难度，减少后期维护的更换成本，哪怕是没有太多装配经验的实训学生，也能按照结构定位快速完成整套组件的组装，不会因为公差配合问题出现装错、装坏的情况。
