八吨级液压驱动卷料翻转工装设备

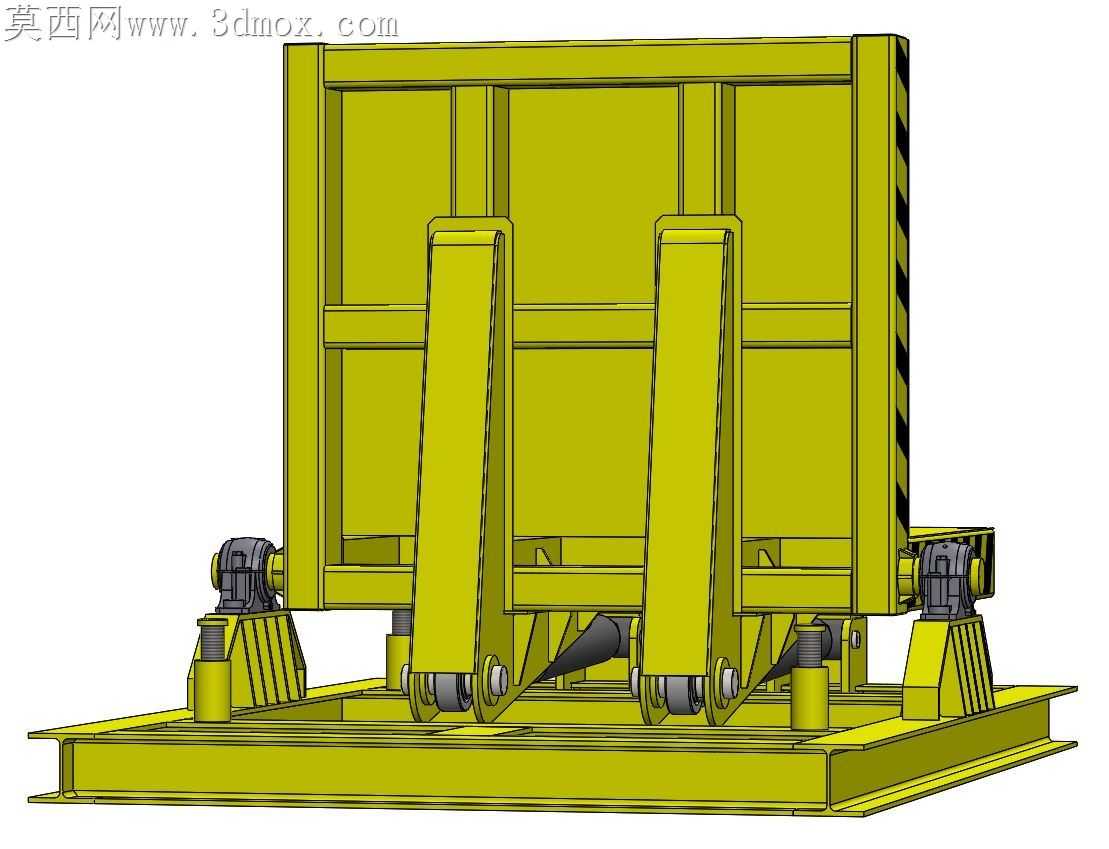

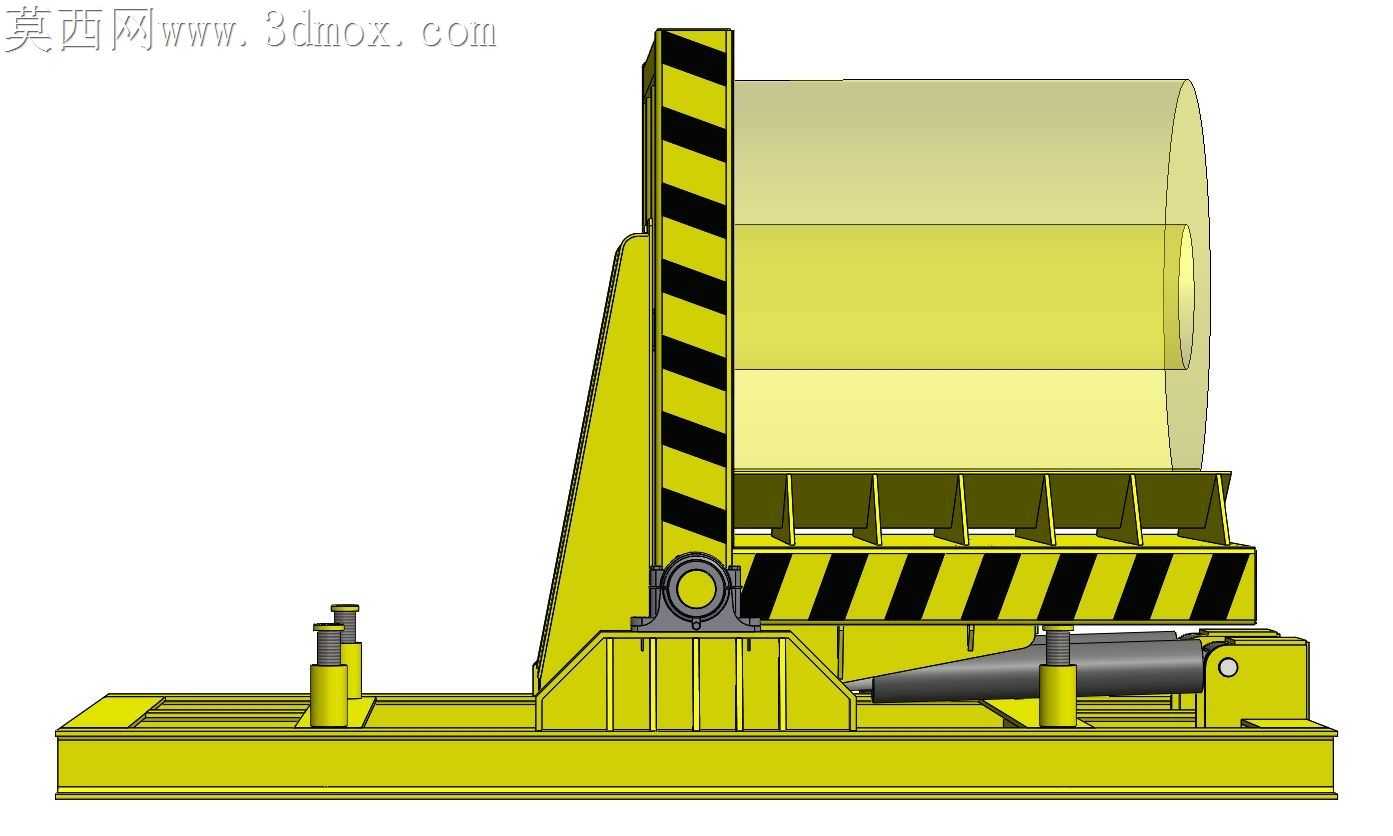

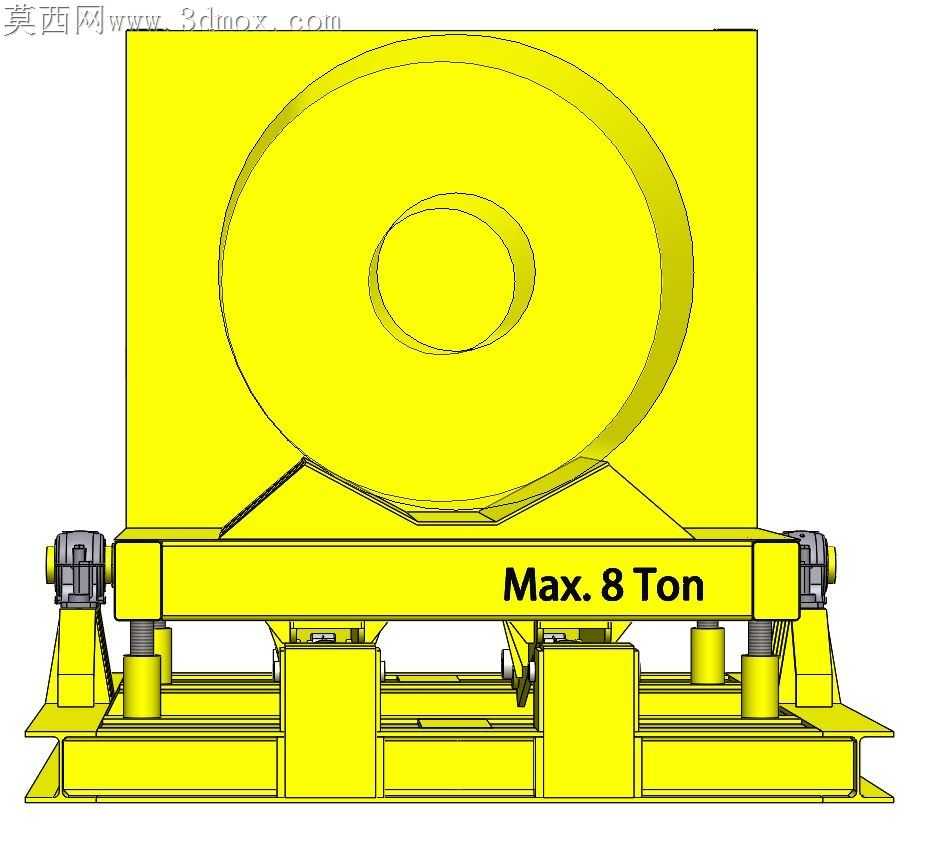

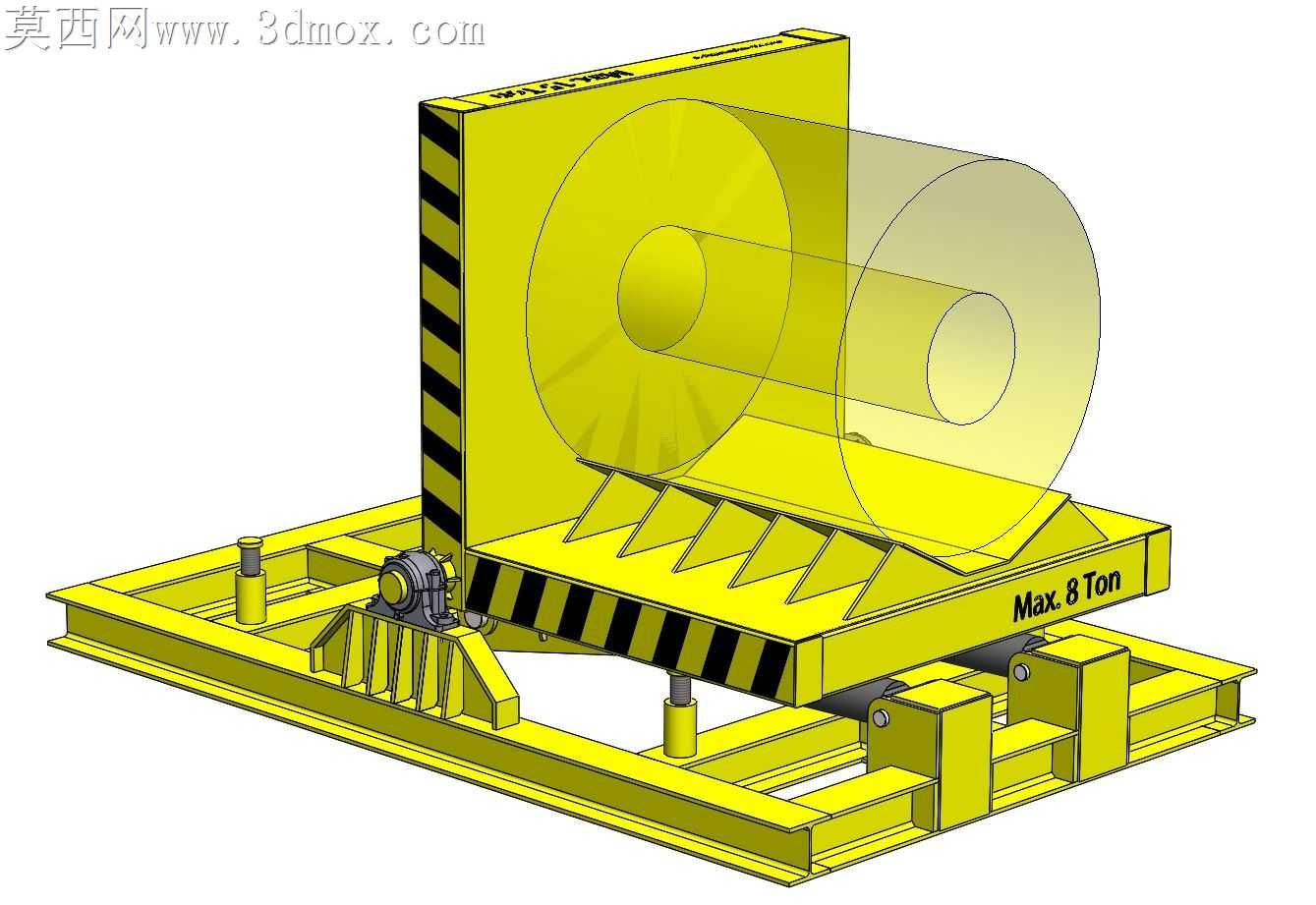

卷材加工车间里，卧式卷料转立式上料的环节一直藏着不少隐患，传统钢丝绳吊装翻转容易出现卷料滑脱、索具刮伤卷材端面的问题，遇到八吨级的大重量钢卷、纸卷，吊装作业的半径管控稍有疏漏就会酿成安全事故，这款翻转装置的结构设计，刚好戳中了现场作业的核心痛点。从加工适配的角度看，整套底座采用型钢焊接框架结构，没有选用整板切割的冗余设计，所有承重梁的排布完全匹配标准型材的下料尺寸，翼缘板的拼接位置特意避开了翻转铰接点的应力集中区，焊接坡口预留量统一控制在3毫米，既不需要额外定制超宽幅板材，也能减少焊后校形的工作量。翻转承载台面上的V型支撑筋板，每一块的折弯角度都和卷料外圆弧度做了适配，筋板边缘做了15度的倒角处理，不会在承托卷材时硌伤料卷内层，台面边缘贴的黄黑警示条不是装饰性设计，安装槽的深度刚好和警示带厚度匹配，粘贴后不会因为长期剐蹭出现卷边脱落。底部的两个液压顶升油缸，安装座的孔位公差严格控制在H7级，油缸伸出端和翻转台面的铰接点做了自润滑衬套预留，不需要频繁加注润滑脂也能保证铰接转动顺畅，避免重载下出现铰接点卡滞导致的翻转抖动。底座上的四个定位支脚，高度调节余量留了20毫米，就算车间地面存在轻微的不平整，也能通过支脚调整把整个装置调至水平，防止翻转过程中因为设备倾斜出现卷材偏移。液压管路的排布全部贴在底座槽钢的内侧，用管卡分段固定，不会在设备转运或者作业时被外物剐蹭漏油，翻转台面的最大翻转角度刚好锁定在90度，到位后有机械挡块做硬限位，不会因为液压系统内泄出现台面过翻的问题。和链条驱动的翻转结构比，这套液压驱动的方案没有链条张紧维护的需求，也不会出现链条磨损拉长导致的翻转同步误差，两个油缸的油路做了同步阀配置，就算卷材存在轻微的重量偏载，也能保证翻转过程平稳无冲击。台面标注的最大承载8吨的参数，对应的是铰接点、油缸推力、框架抗弯强度的冗余量全部留足1.5倍安全系数，就算偶尔出现小幅超载，也不会出现结构变形的问题。
