立式轴承压装装配设备结构设计

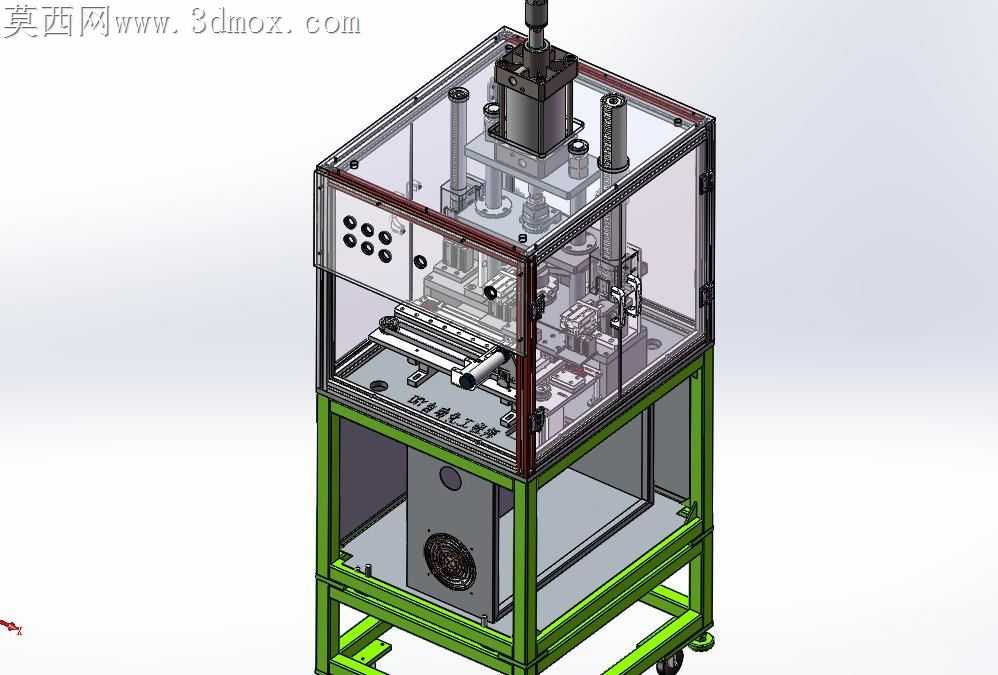

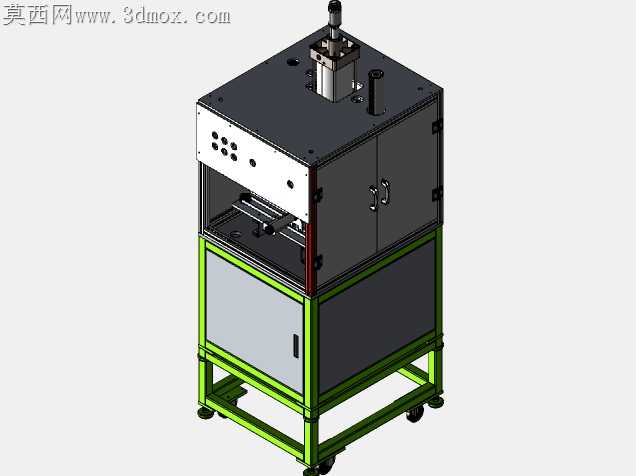

做这个轴承装配机的三维模型时，我是从实际车间装配工位的使用痛点切入的，先把操作动线捋顺才开始搭基础框架。一开始想做桌面式的小型结构，后来考虑到车间里轴承装配往往要适配不同尺寸的工件，还要预留电控元件、气动三联件的安装空间，索性改成了带脚轮的落地式双层机架，底部框架用4040铝型材拼接，特意把型材的连接角件都做了内嵌处理，避免外凸的角件刮蹭操作人员的工作服，底部四个脚轮选了带刹车的万向轮，推到对应工位踩下刹车就能固定，不用额外打膨胀螺丝固定，适配小批量多工位的流转需求。上层的操作舱我一开始想做全封闭的亚克力防护门，后来想到工人放取工件的时候要频繁开门，反而影响效率，就改成了半开放的操作口，正面只留伸手操作的开口，顶部预留压装气缸的安装位，气缸的固定座我特意做了加厚的安装板，还加了两根导向柱跟压头连接，避免气缸下压的时候出现偏载，毕竟轴承压装最忌讳压偏，一旦压歪不仅轴承报废，还会刮伤工件的轴承位。操作舱内部的工装夹具我做了可更换的快换结构，夹具底座用定位销跟工作台面连接，换不同型号轴承的时候只要松开锁紧螺丝就能替换夹具，不用重新调机找正，压头部分也做了同样的快换设计，对应不同内径的轴承换对应的压头就行。中间的柜体部分我留了两个对开门的储物空间，用来放备用的夹具、压头还有装配工具，不用工人来回跑工具柜拿配件，底部的独立小柜门专门用来放电控箱和气源处理元件，把线路跟气管都藏在柜体内部，避免外露的管线被工件勾到。做外观渲染的时候，机架的铝型材我选了亮绿色的阳极氧化质感，跟深灰色的柜体门板做撞色，操作面板用白色的哑光塑料材质，按钮孔的位置我特意按实际常用的按钮尺寸留了孔径，还标了对应的安装位，金属部件的边缘都做了0.5mm的倒角处理，渲染的时候给金属件加了细微的磨砂质感，不会像镜面那样反光太严重看不清结构，压头跟气缸的活塞杆部分我用了亮面的金属材质，跟机架的哑光质感形成区分，一眼就能看到核心的压装执行部件。调试装配配合的时候，所有活动的柜门、抽屉都留了0.3mm的装配间隙，避免加工误差导致柜门关不上，导向柱跟直线轴承的配合我选了间隙配合，压装的时候既能保证导向精度，又不会因为配合过紧出现卡滞。整个模型做下来，没有多余的装饰结构，每一处凸起跟开孔都是对应实际安装需求的，不管是拿来做实训教学的装配案例，还是直接导出工程图做加工参考，都能直接落地用，不会出现看着好看实际做不出来的问题。
