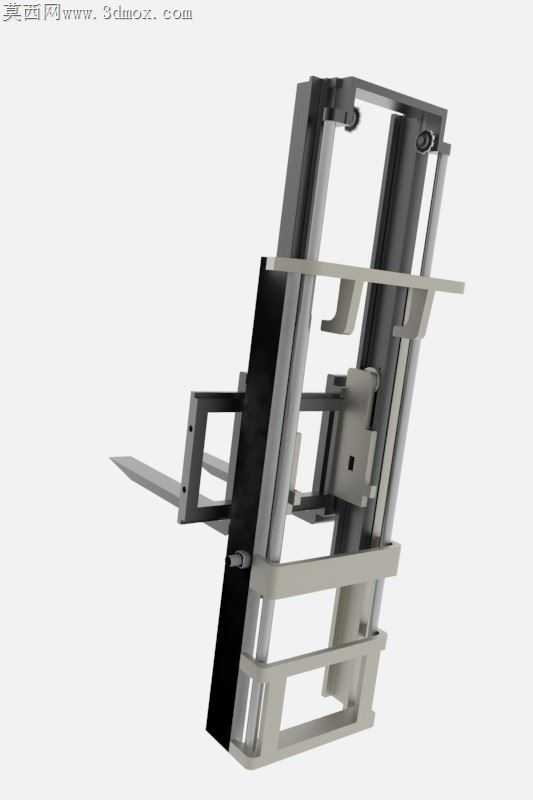

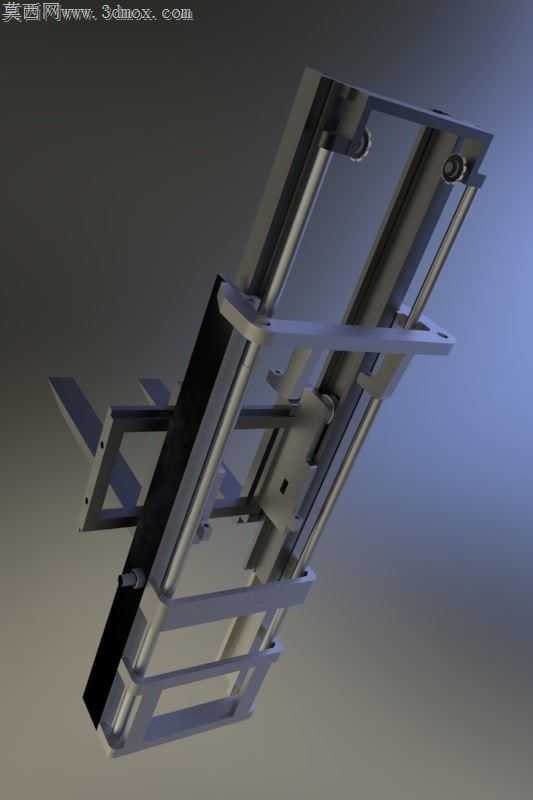

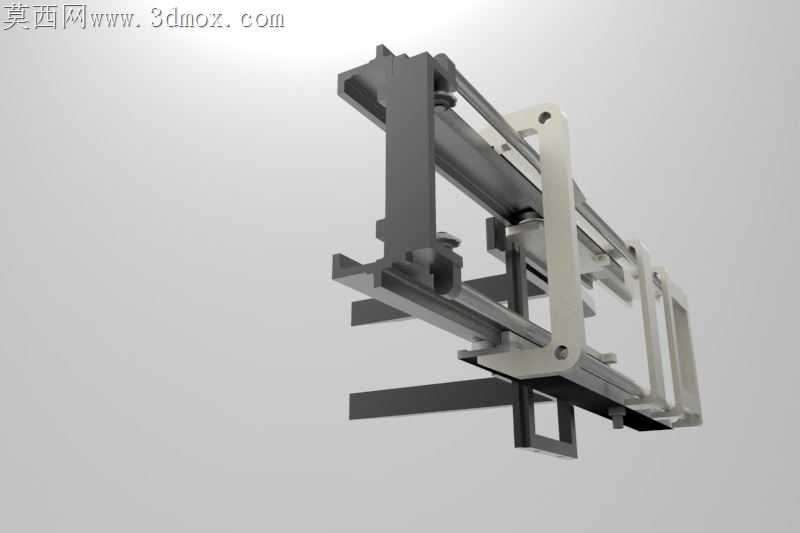

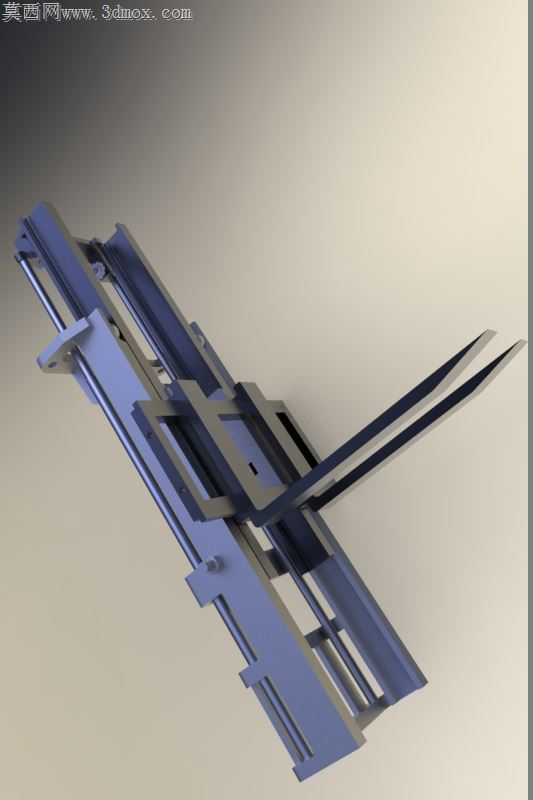

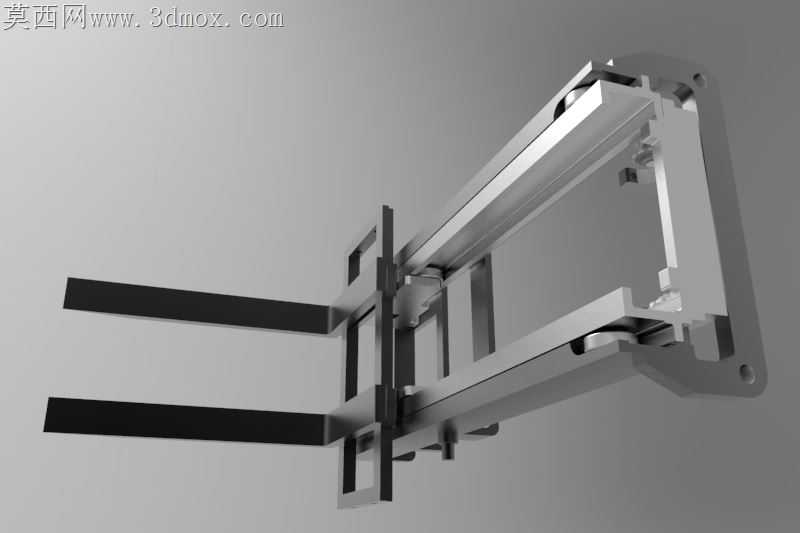

叉车升降门架及货叉作业机构

仓储现场叉取堆垛作业时，门架系统的晃动量直接决定货叉对位精度，常规简易建模常忽略滚轮与槽钢导轨的配合间隙，导致仿真时货叉满载起升出现卡滞或偏摆，完全无法匹配真实工况的负载表现。这套作业机构的建模从滚轮与导轨的配合公差切入，内外门架的槽钢截面完全参照热轧型钢的实际轮廓建模，没有做简化的直角处理，每侧上下滚轮的安装座预留了0.2-0.5mm的调整间隙，对应实际装配时的偏心轴调节量，避免硬接触导致的起升阻力骤增。货叉与滑架的连接采用挂钩式结构，挂钩的贴合面做了1:10的斜度处理，和真实货叉的自锁斜面完全一致，叉取1.5吨额定负载时，货叉根部的受力面能完全贴合滑架横梁，不会出现局部应力集中导致的挂钩变形。起升油缸的安装座与门架横梁的连接孔位，特意做了腰型孔设计，对应现场安装时的油缸对中调整需求，避免活塞杆受径向力导致密封件过早磨损。链条固定端的调节螺栓位置预留了足够的扳手操作空间，不会出现建模时结构紧凑但实际无法拧动调节螺母的问题。门架后侧的倾斜油缸连接耳板，厚度与加强筋的排布完全匹配受力方向，满载前倾时耳板根部的应力分散到整个门架立柱，不会出现局部应力超过板材屈服强度的情况。货叉的叉尖做了3度的上翘处理，叉取托盘时能顺利插入托盘插孔，不会出现叉尖刮蹭托盘底部木板的问题，叉面的防滑齿槽深度控制在2mm，既保证摩擦力又不会因为齿槽过深导致托盘插孔被刮坏。滑架上的侧移滑块采用尼龙材质的模拟表现，滑块与门架导轨的接触面预留了润滑脂槽的结构，长期往复运动时能储存润滑脂，减少金属面的干摩擦磨损。整个机构的所有连接紧固件都没有省略，包括滚轮的挡圈、货叉的定位销、链条的连接销轴，每一个小零件的位置都和实际装配顺序对应，不会出现装配干涉导致的无法组装问题。门架的起升限位块位置做了橡胶缓冲垫的结构模拟，起升到最高位置时不会出现金属硬碰撞，减少作业时的冲击噪音和结构疲劳损伤。
