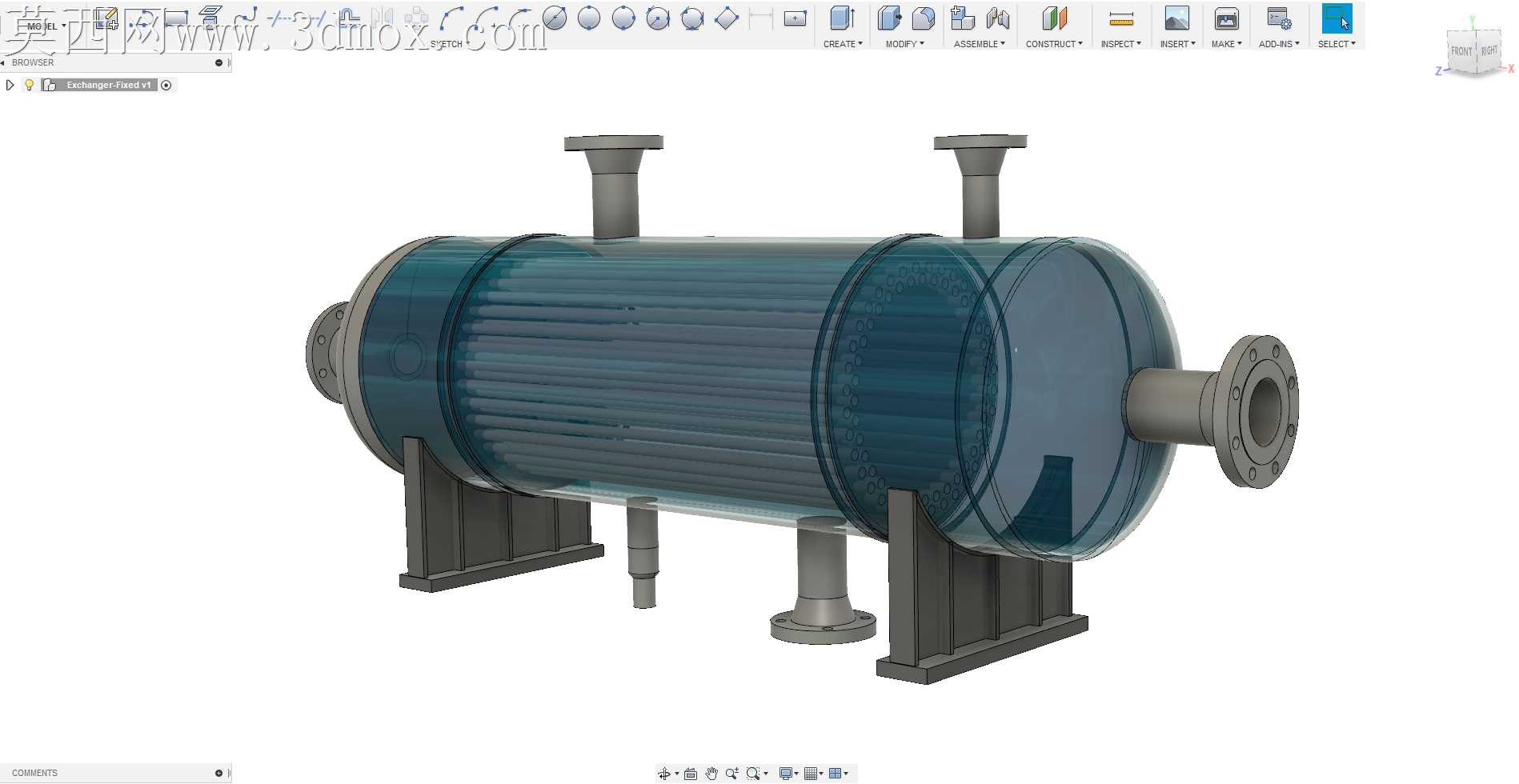

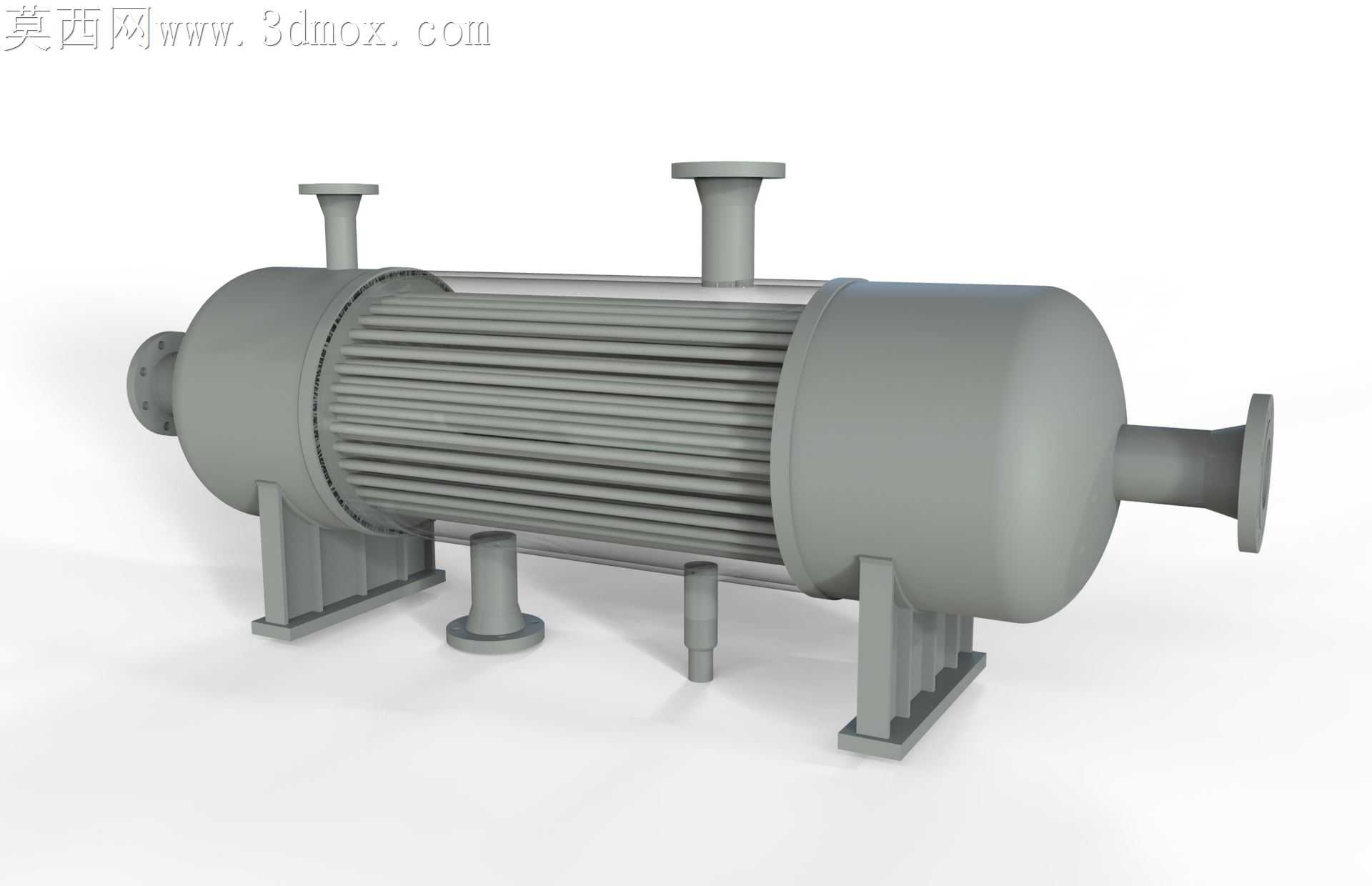

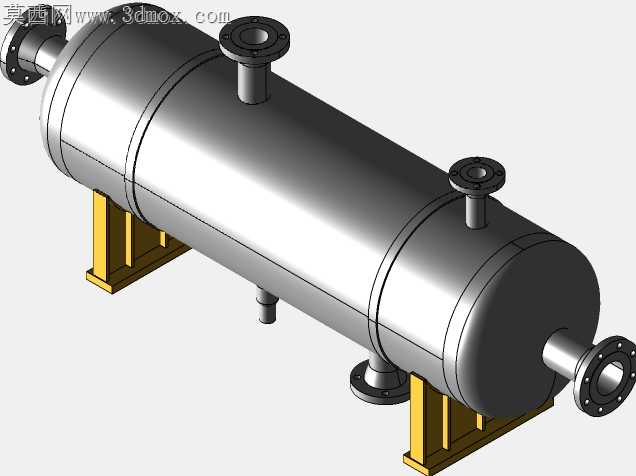

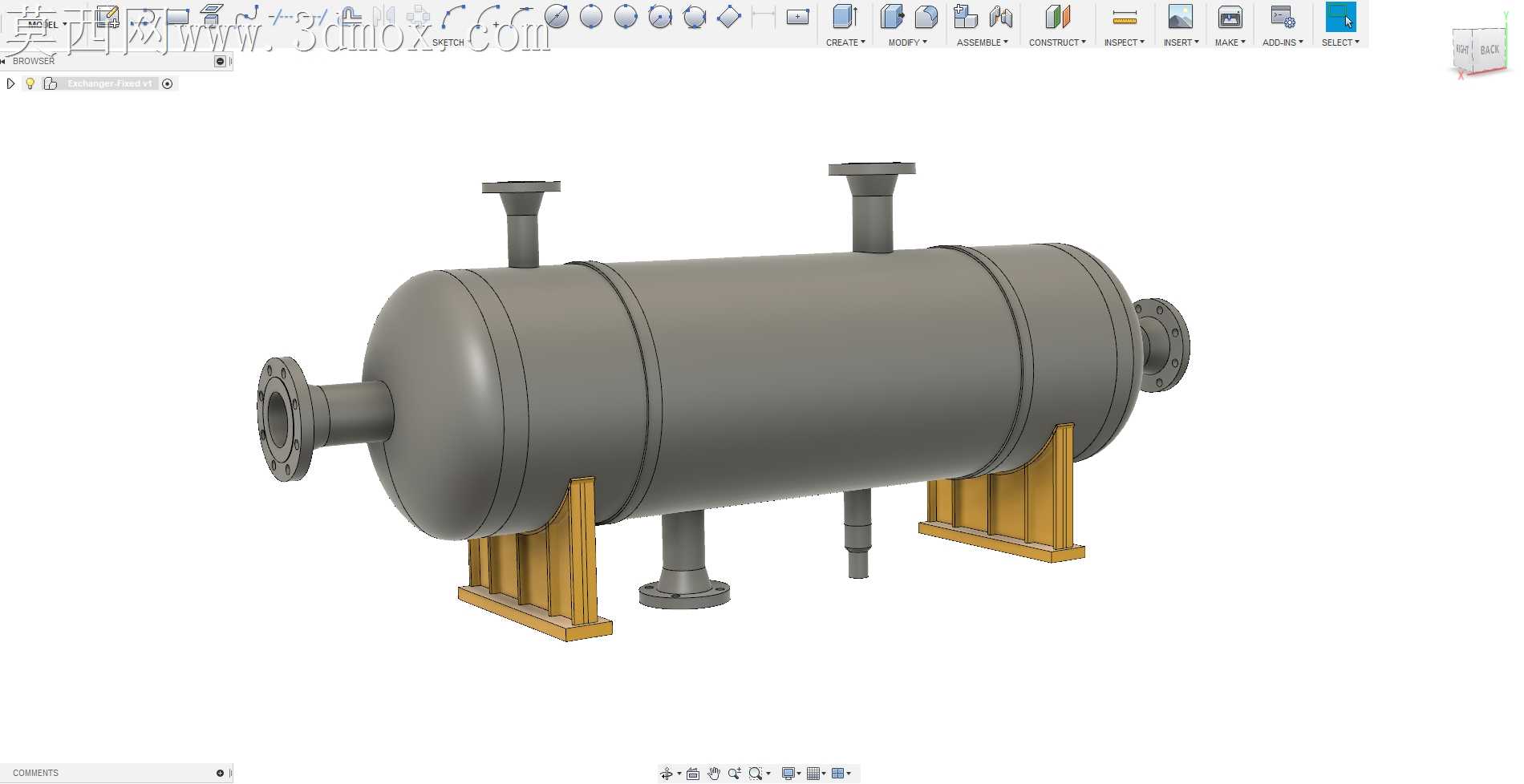

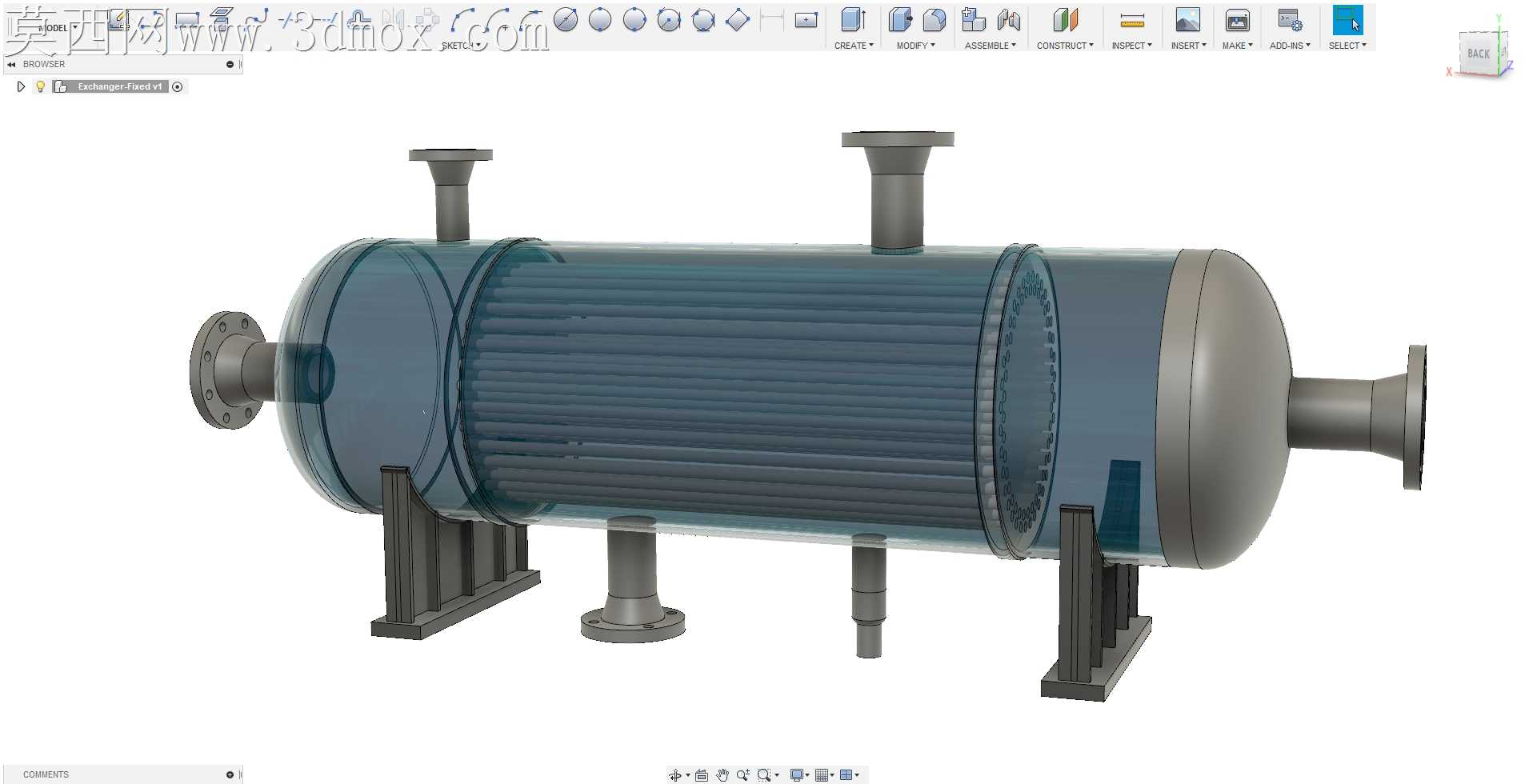

管壳式换热器在现场投用后最常出现的失效点,从来不是换热效率不足,而是管板与壳体焊接处的应力拉扯、折流板间隙偏差带来的管束振动,还有支座承重不均导致的壳体挠度变形,这些加工与装配环节埋下的隐患,往往在设备投用三到六个月后就会引发介质串漏、换热管磨穿的问题。这款固定管板换热器的结构设计,从加工适配的角度做了很多贴合车间落地的细节调整,没有追求纸面参数的极致理想化。管板与壳体连接的位置,没有采用直连焊接的常规结构,而是预留了12毫米的削边过渡段,车间卷板完成壳体筒节后,不用再额外打磨焊接坡口,过渡段的厚度梯度刚好匹配埋弧自动焊的熔深要求,焊后不用做额外的应力消除处理就能把焊接残余应力控制在许用范围内,避免后期温度交变时焊缝位置被拉裂。换热管束的排布特意避开了壳程进出口的正冲区域,对应位置的折流板做了5毫米的凸起挡边,不用额外加装防冲板就能减少高速介质对换热管端部的直接冲刷,省掉了防冲板焊接、定位的加工工序,也避免了防冲板与管束之间留缝过窄带来的流道堵塞问题。支座的位置没有按常规比例放在筒体两端四分之一处,而是根据管束整体重量分布做了偏移调整,固定端支座的地脚螺栓孔做了长圆孔设计,适配设备升温时筒体的轴向热伸长,不会因为热胀冷缩把支座焊缝扯裂。壳程上的各个接管接口,法兰密封面都做了凸台结构,加工时不用在整个筒体上找正密封面,只需要精车凸台端面就能保证密封平面度,减少了大型筒体机加工的装夹找正时间,车间加工时的废品率能降低不少。折流板的管孔公差特意按换热管的实际外径做了适配调整,间隙控制在0.15毫米以内,既不会因为间隙太小穿管困难,也不会因为间隙太大让换热管在气流冲击下产生振动磨损,穿管工序不用借助额外工装就能顺利完成,装配效率比常规设计提升近三成。筒体端部的封头采用了标准椭圆形封头,和筒节对接的位置做了等厚度削边,卷板和冲压的封头拼接时不会出现错边,焊后射线检测的一次合格率能稳定在98%以上,不用反复返修焊缝。底部的排净口位置特意做了偏心异径的短接结构,设备停机时壳程的残留介质能完全排净,不会在筒体底部积液造成垢下腐蚀,延长设备的实际使用寿命。
- 上一篇:油水壳管式换热设备结构设计方案
- 下一篇:双风机卧式空气冷凝制冷换热设备
- 全部评论(0)
- 模板大小: 4.49 MB
- 售价:5金币
- 下载次数: 269
- 系统要求: STEP / IGES,Rendering
- 软件分类: 换热器
