剪叉式螺杆驱动高度可调工作台结构设计

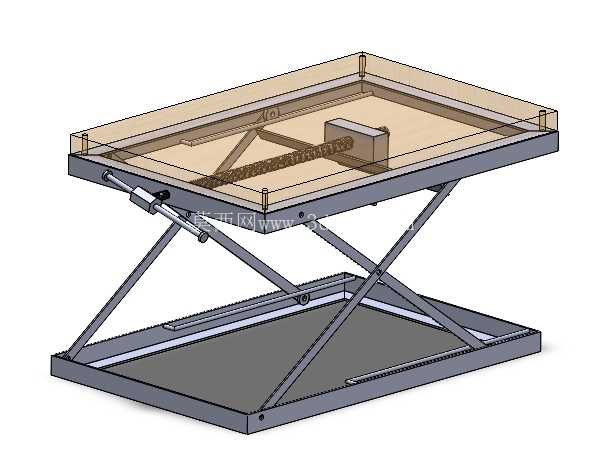

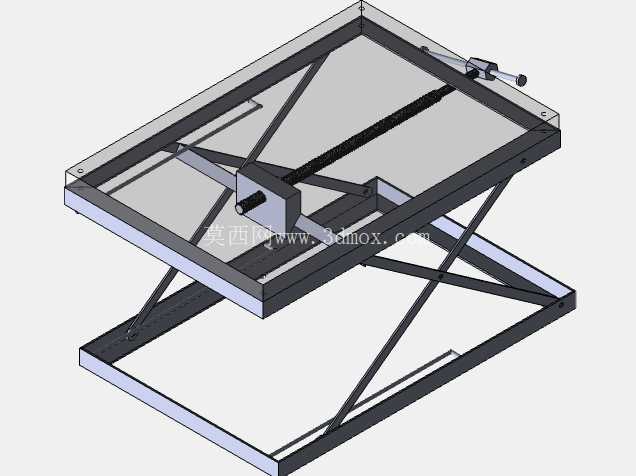

　　这款高度调节工作台的核心应用场景覆盖了轻工装配、实验室操作、小型工件检修、定制化工位搭建等多个对作业面高度有差异化需求的领域，区别于常规固定高度作业台，它能根据操作人员身高、工件装夹高度、作业工序的实际需求，在设计行程范围内连续调整台面高度，避免长期弯腰或抬臂作业带来的职业劳损，同时适配不同高度的周边辅助设备接驳需求。从结构实现逻辑来看，整套升降动作依靠剪叉臂组的交叉铰接转动完成，剪叉臂采用矩形型钢焊接成型，臂体之间通过销轴铰接，上下两端分别与台面框架、底部基座通过滑动副与铰接副配合连接，其中一端为固定铰接点，另一端为带滚轮的滑动端，可沿基座与台面底部的导向槽做直线位移，将水平方向的驱动力转化为台面垂直方向的升降动作，这种结构的优势在于升降过程中台面始终保持水平，不会出现偏摆倾斜，承重时受力均匀分布在两组剪叉臂上，不会出现单点应力集中的问题。

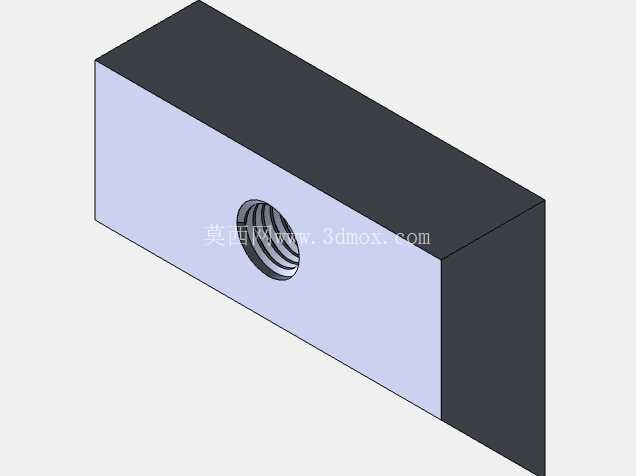

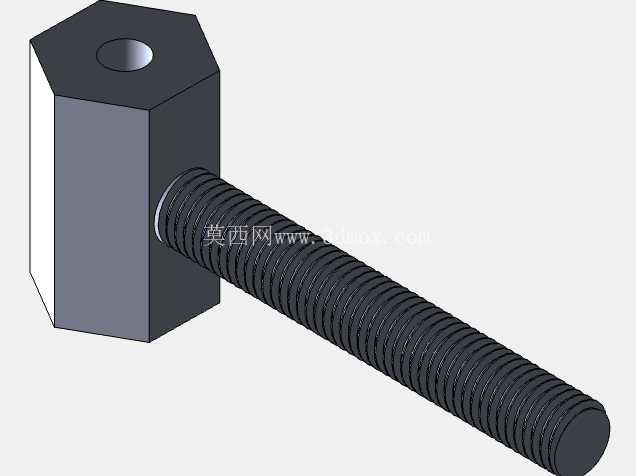

　　驱动部分采用的是梯形丝杠传动机构，丝杠沿基座长度方向布置，一端通过带座轴承固定在基座端部，另一端连接手动摇柄，丝杠螺母与剪叉臂的下滑动端刚性连接，当摇柄带动丝杠转动时，螺母会沿丝杠轴向做直线运动，带动剪叉臂滑动端位移，进而实现台面的升高与降低，选用梯形丝杠的核心原因是其具备自锁特性，当停止转动摇柄时，丝杠与螺母之间的螺纹摩擦力可以锁定当前位置，不需要额外增加锁止机构就能保证台面在承重状态下不会自行下滑，安全性远高于普通滑动导杆结构，同时梯形丝杠的传动比适中，手动操作时不需要过大的摇动力矩，单人即可轻松完成高度调整。

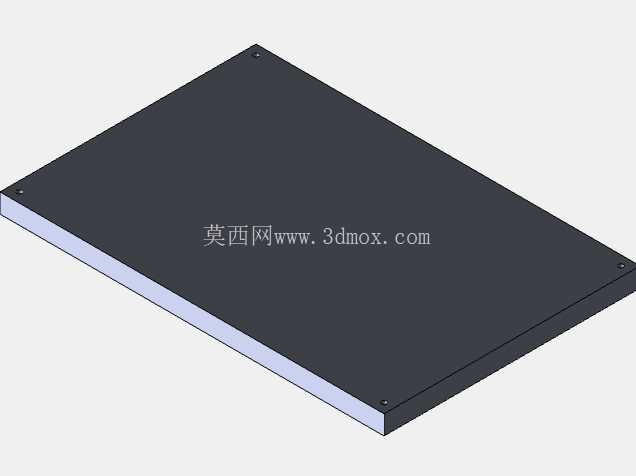

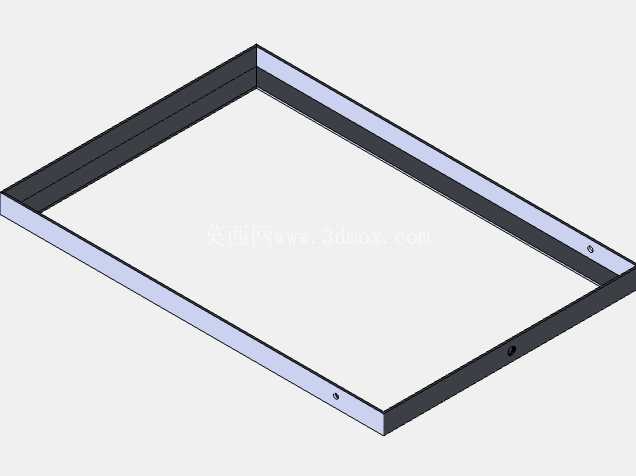

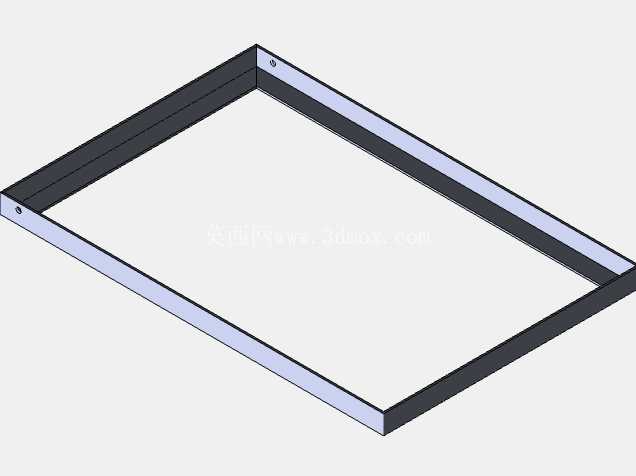

　　台面部分采用框架式结构，边框为型钢焊接，中间可根据实际使用需求铺设木板、钢板或者防静电面板，台面四周预留了安装孔位，方便加装台虎钳、工件定位夹具、物料挡边等附属配件，底部基座同样为型钢焊接框架，底部四角预留了地脚安装孔，既可以直接放置在平整地面使用，也可以通过膨胀螺栓固定在地面上，避免重载升降时出现整体侧翻的风险。从安装边界来看，整套机构在最低位时整体高度较低，可推入常规工作台下方收纳，最高位时的台面高度适配成年人站立作业的舒适区间，整体长宽尺寸适配中小型工位的摆放需求，不会占用过多车间或实验室的地面空间，剪叉臂的铰接销轴处都设计有润滑注油孔，日常维护时只需要定期加注润滑脂，就能保证铰接处转动顺畅，避免长期使用出现卡滞、异响的问题。

　　在设计细节上，导向槽采用了折弯成型的槽钢轨道，剪叉臂端部的滚轮采用包胶轴承，既可以降低滑动时的噪音，也能避免金属硬摩擦带来的轨道磨损，丝杠部分加装了可伸缩的防尘罩，避免车间内的切屑、灰尘落入螺纹副内部，影响传动顺畅度，摇柄设计为可折叠结构，在调整完高度后可以将摇柄向下折叠，避免突出的摇柄磕碰过往人员。相比电动升降工作台，这款纯机械螺杆驱动的结构不需要外接电源，不存在电路故障风险，在无供电的野外检修场景、防爆车间等不适合使用电气设备的场景下也能正常使用，整体结构没有复杂的电子元器件，故障率极低，后期维护成本也远低于电动或液压驱动的升降台，承重能力可以根据实际使用需求调整剪叉臂的型钢壁厚与丝杠直径，覆盖从轻工电子装配到小型机械工件检修的不同承重需求。
